동구 초량동 초량반도보라스카이뷰 인터폰/도어락 전문시공업체 통합HN 입니다.
EZON 세콤 삼성 SHT-705S -->> 직방(구.삼성) SHT-3625AMK
동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.
안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/상가/빌라 등의 전자무인경비 시스템
(인터폰,도어락,CCTV,자동문,로비폰)을 신설해드리고 유지보수관리를
해드리는 인터폰통신전문업체 입니다.
배경이야기
동구 초량동 초량반도보라스카이뷰 아파
이번 포스팅은 동구 중앙대로 320번길 10(초량동 1155)에 위치하고 있는
초량반도보라스카이뷰 아파트의 EZON 세콤인터폰의 고장으로
인터폰 교체 설치건에 대한 포스팅입니다.
현재 아파트 시스템은 직방(구,삼성) 디지털시스템(BUS방식)이며
공용로비의 로비폰은 구형 SHT-550NL에서 SHT-5380XL로 교체되어있습니다.
SHT-5380XL은 기존 로비폰에서 없던 개별세대 비밀번호 사용과 휴대폰APP을
이용한 원패스 출입기능이 지원하고 있습니다.
그리고 세대인터폰은 SHT-705S 세콤연동 제품이며 현재는 단종된 제품이라
기기자체수리는 불가능하고 기기 전원 불량과 호출오작동만이 수리가
가능하기에 종종 관리실을 통해서 A/S접수를 해주셔서 수리진행을
해드리고 있기에 인터폰이 고장이라 판단되시면 일단 관리실을 통해서
문의주시거나 바로 연락주셔서 상담부터 받으시고 진행하시면 됩니다.
수리할수 있는 부분은 꼭 수리해드리고 있으니 참고하시기 바랍니다.
늘 그렇듯이 이번에도 사설이 길어지고 있네요
다른 이야기는 다음에 다시 해드리고하고 이제는 이번에
방문드린건에 대한 이야기를 풀어볼까합니다.
오늘이 이야기
직방(구.삼성) 4.3인치 비디오폰 SHT-3625AMK
이번에 방문드리게 된 고객님은 기존 인터폰이 정상작동되지않아 수리가 가능한지
여러 블로그를 둘러보시다가 저희에게 연락을 주셨고 수리가 가능한지 상담을 요청하셨고
고객님의 고장 증상과 통화로 간단한 테스트를 진행해본 결과 수리가 가능한 부분도 있고
수리가 불가능하여 기능을 포기하고 사용해야하는 부분이 있다보니
노후된 세콤인터폰을 철거하고 아파트시스템에 맞는 제품으로 교체를 희망하신다고
하셨서 설치가능한 제품을 안내해드렸고 그중에서 가성비가 좋은 4.3인치 제품으로
교체를 희망하셔서 고객님 일정과 맞추어 조정해드리고
약속한 날에 현장으로 방문하였습니다.
초량반도보라스카이뷰
위에서 말씀드렸던 교체된 로비폰 SHT-5380XL 제품입니다.
SHT-5380은 기존의 SHT-550NL과 다르게 세대만의 개별 출입비밀번호를 지정해서
사용이 가능하고 휴대폰 APP을 이용한 원격자동문열림 원패스기능을 지원하고 있습니다
또한 RFID카드를 사용할수 있는건 기본이죠^^
기존 SHT-705S 세콤연동 인터폰
세대 방문하여 기존 SHT-705S 제품을 확인하였고 통화로 확인했던 증상들이 여전히 문제인지라 일부분만 수리가 가능하시다고 한번 더 안내드렸고 고객님은 교체를 희망하셔서
바로 교체 작업을 진행하였습니다.
본체를 바로 철거해주었습니다.
철거후 내부 터미널 보드의 모습
기존 제품의 터미널보드에 연결된 시스템선들중 새로 설치할 제품의 하네스잭과
재결선작업을 해줍니다.
기본 마감판으로 매립함 마감
시스템 선로 배선정리를 마무리하고 매립함을 덮기위해 기본 철판마감판을 이용하여
기초마감을 해줍니다.
본마감판과 거치형 브라켓 설치
1차 기초마감작업후 본마감판과 거치형브라켓을 설치고정하면서 수평도 조정해줍니다.
본체 거치완료
본품 거치후 전원 인가는 잠시 미루고 현관 도어카메라를 먼저 교체해줍니다.
늘 말씀드리지만 현관카메라 전원역시 본체에서 보내기에 전원을 켜놓고 작업하다가는
혹여나 쇼트가 날수 있어서 전원없이 작업을 해줍니다.
어떤분들은 약전이라 쇼트 별거 없다고 하시지만 쇼트가 나서 좋을것이 없기에
항상 교체후 전원을 인가해줍니다.

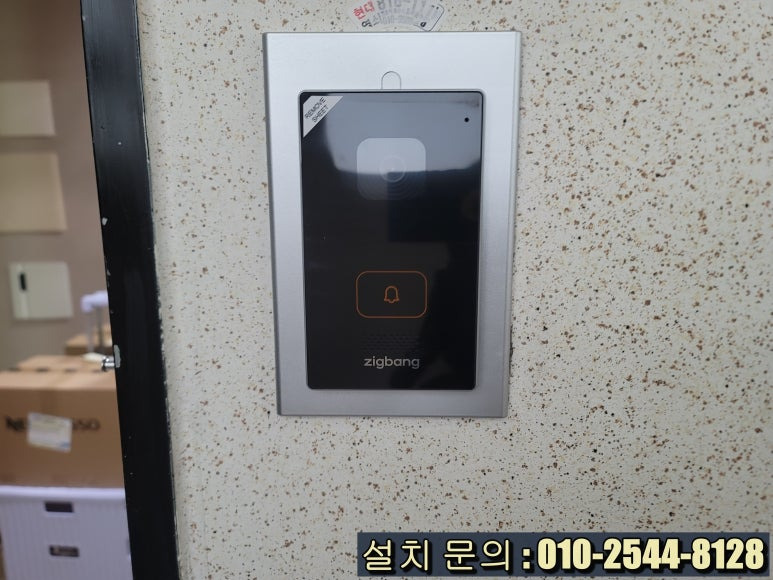

현관 도어카메라 교체 작업
현관 카메라를 제거하고나면 카메라 배관속에 시스템선로가 있습니다.
DATA선로 연결을 위한 Y커플러의 핀이 찌그러지는 경우가 많아서
통신이 원활이 안되는 경우가 있기에 미연에 방지하고자 교체를 해드리고
오른쪽에 조그마한 보드(ZBUS 보드)는 로비영상을 전송제어해주는 보드입니다.
이녀석을 그냥 짤라버리는 경우가 있는데 로비영상의 화질이 떨어지니
절때 자르면 안됩니다.
기존 카메라 역시 매립타입이라 마감판으로 마감처리후 카메라를 설치해줍니다.
이렇게 설치가 마무리 되었고 이제 전원을 넣어주고 셋팅과 테스트 및 사용법
안내를 해드리면 오늘의 작업은 끝이 납니다.

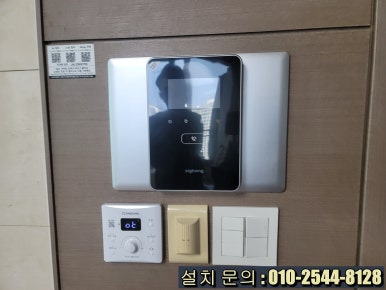

전원 인가후 대기모드
설치 작업을 완료하고 전원을 인가하니 정상적으로 전원이 잘 작동하고 있습니다.
정상적으로 전원이 들어오면 제일 중요한 세대 ID를 정확히 계산해서 입력을 해줍니다.
이게 틀리면 우리집으로 호출이 안오고 다른집으로 호출이 걸립니다.
세대ID를 입력했다면 경비실로 호출해서 우리집 호수를 확인받으시며
동시에 통화 음질 상태도 체크해드렸습니다.
역시 정확한 입력 ^^

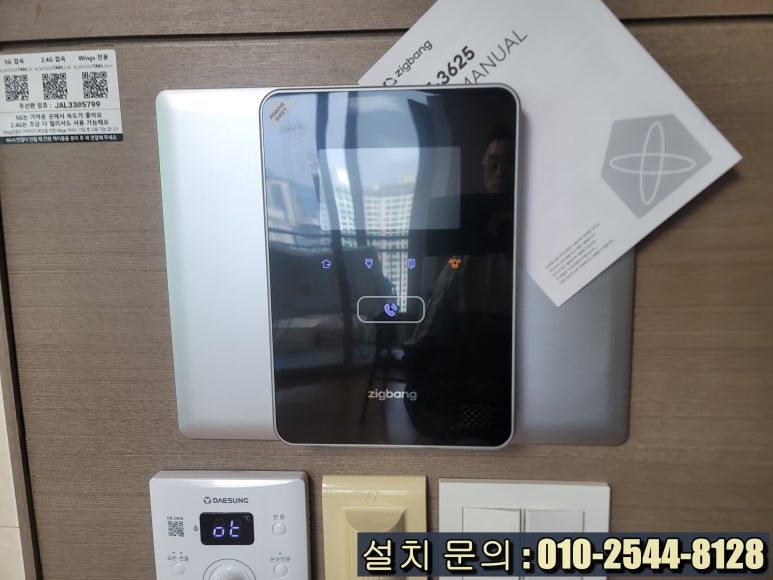

본체 설치 마감
세대 현관 영상도 아주 잘나오는것을 확인하고 공용로비에서도 영상이 잘나오는것을
확인시켜드린후 사용법을 다시한번 안내드리고 교체 작업을 마무리하고 현장에서
철수를 하였습니다.
이상으로 초량반도보라스카이뷰 아파트의 고장난 세콤인터폰 철거후
직방 4.3인치 SHT-3625AMK 비디오폰으로 교체한 포스팅을 마치도록 하겠습니다.
직방(구,삼성)비디오폰 설명서 다운로드
SHT-3625AMK 제품 사용법(설명서)
다운받으셔서 참고 하세요
