우암동 우암일신보라 아파트
인터폰/도어락 전문시공업체 "통합HN"
직방(구.삼성) 4.3인치 터치스크린 비디오폰
SHT-3625AMK
안녕하세요
인터폰/도어락시스템 시공 및 유지보수관리를
전문으로 하고 있는 업체 "통합HN" 입니다.
아파트 배경이야기
우암동 우암일신보라 아파트
오늘 포스팅을 해드릴 현장은 부산 남구 유엔로 15
(우암동 120-100)에 위치하고 있는
우암일신보라 아파트 입니다.
우암일신보라 아파트의 인터폰시스템은
삼성디지털(BUS)방식에 메인 주장치는
SHT-5500으로 되어있고 지상에는 로비폰이 없는
양문형 유리문이 설치되어있습니다.
아파트 시스템에 맞는 직방(구.삼성)인터폰을
설치하셔야 경비실과 정상적으로 연결이되며
향후 1층에 자동문과 로비폰이 생기더라도
호환이 가능하기 때문이며 설치가능한
제품은 4.3인치/7인치/10인치 제품이 있습니다.
오늘의 이야기
직방(구.삼성)4.3인치 비디오폰SHT-3625
이번 포스팅은 인테리어 업체분께서
인터넷에서 찾아보시고 문의를 주셨습니다.
인테리어 공사를 마감했는데 인터폰을 교체가
필요하다고 하시며 교체가 가능한 제품이 무엇인지
문의를 주셨고 설치 가능한 제품을 안내해드리니
그중 가성비가 좋은 4.3인치 비디오폰으로
설치해줄것을 요청하셨습니다.
모든 상담을 끝내고 고객님 요청에 맞추어
일정을 조정하여 현장으로 방문하였습니다.
상담완료후 아쉬운점은 공사가 마감된상태라고하여
마감판 부자재를 써서 설치해야해서 좀 아쉽네요

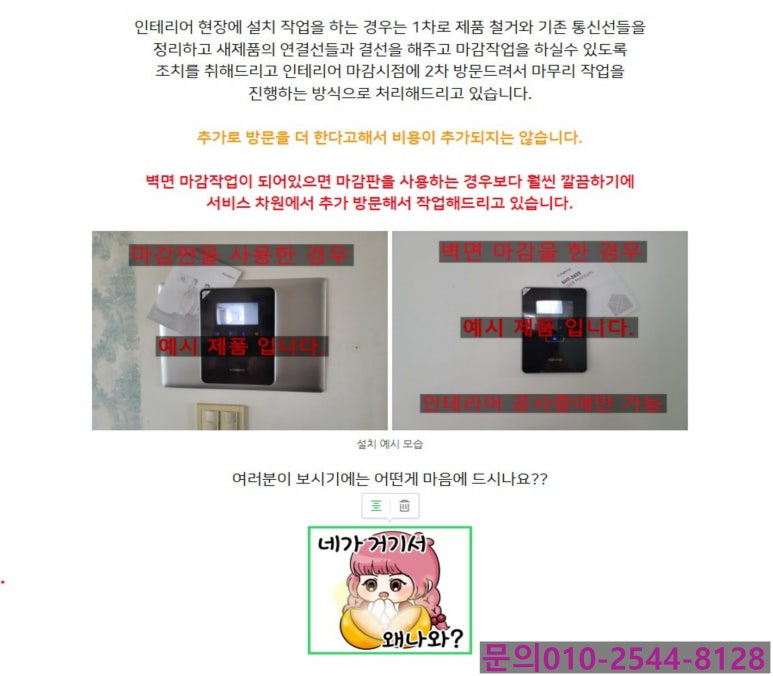

마감판 사용과 미사용 비교
방문하게된 남구 우암동 우암일신보라 아파트.
방문드린 105동 1층 입구
1층 로비는 자동문과 로비폰이 없는 양문형입니다.

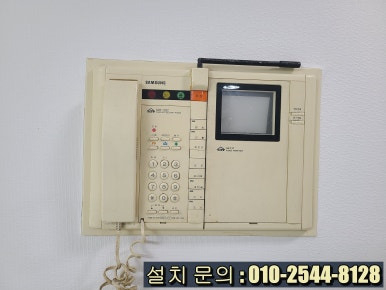

기존 삼성인터폰 SHT-102C
기존 제품은 변색된 SHT-102C 인터폰 입니다.
설치를 위해서 본체를 제거 해줍니다.
본체 철거후 내부터미널보드
본체를 철거하고 매립되어있는 내부터미널보드에
연결된 선을 끊어내고 새제품의 하네스잭과
재결선해줍니다.

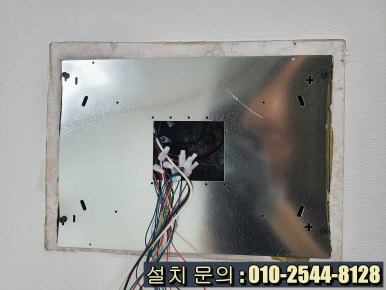

선로 재결선 및 기초마감판 설치 작업
터미널보드에 연결된 시스템선로는 새제품에
포함된 하네스잭과 재결선을 진행해준뒤
마감을 위한 기초철판마감판을 설치해줍니다.

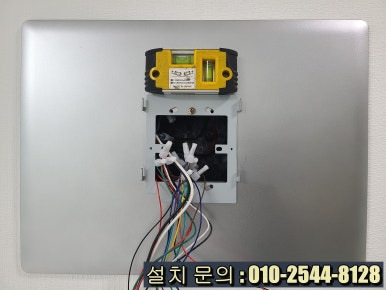

본마감판 설치 및 브라켓 설치 고정
기초마감작업을 완료하고 본품 거치를 위한
본마감판설치와 거치형브라켓을 수평을 잘 잡고
고정해줍니다.
본체 거치 완료
모든 마감작업을 완료하고 본제품을 거치해줍니다.
본체 설치완료하였지만 전원인가를 하지않고
현관 카메라 작업후 전원을 넣어줍니다.
혹시나 모를 쇼트를 미연에 방지하기 위해서 입니다.

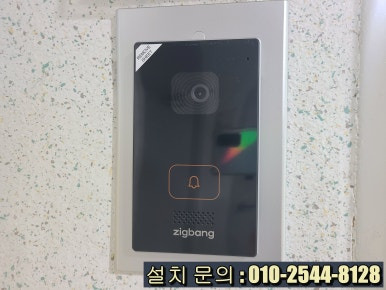

현관카메라 교체 완료
세대 현관카메라도 바로 교체를 진행해줍니다.
전원인가후 대기상태
전원인가후 정상적으로 잘 작동되는것을 확인.

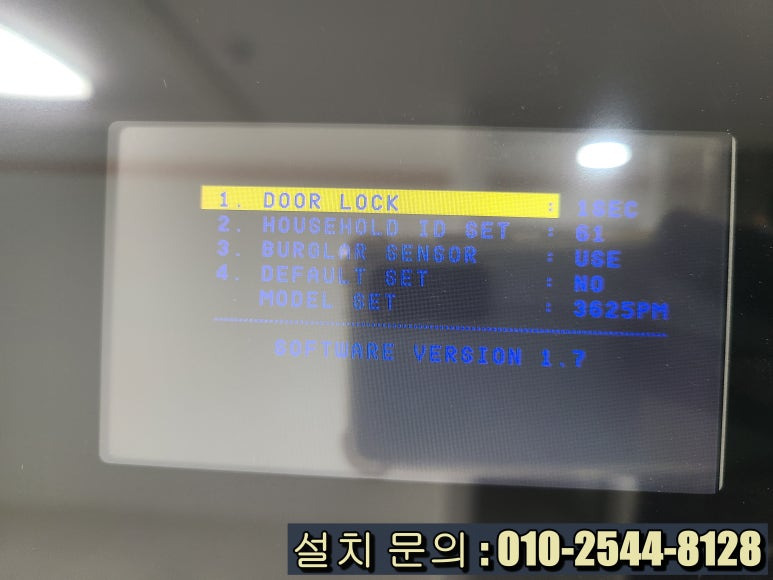

세대 ID 지정 화면
전원인가후 제일 중요한 세대ID를 지정해줍니다.
전원 인가후 시스템에 등록되어있는 세대의
고유 ID를 계산해서 정확하게 입력해주고
경비실로 호출하여 지정호수가 맞는지와
통화음질상태를 체크해줍니다.
세대 ID가 맞지않으면 해당 세대로 호출이
되지않고 다른세대로 호출이 가거나 해당 세대가
미등록 세대로 표시되면서 호출이 되지않습니다.

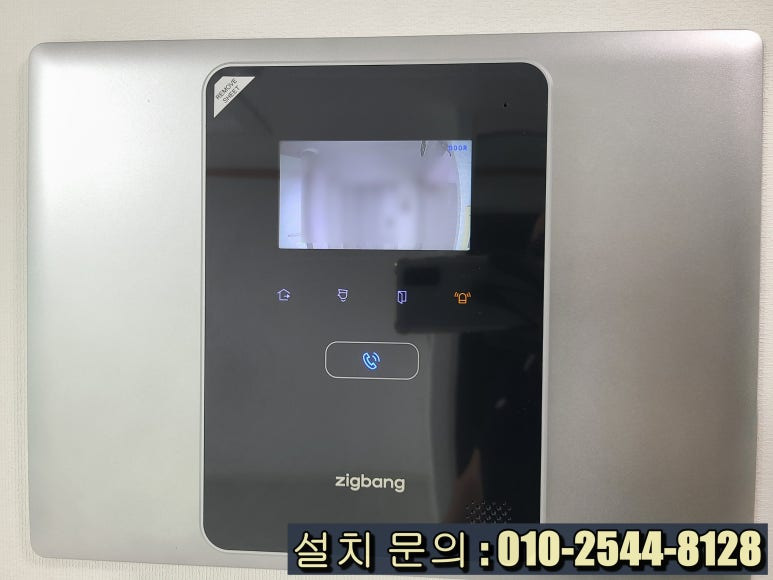

세대현관 영상 확인
세대 ID 지정완료하고 영상테스트를 진행해서
세대현관 영상이 잘나오는지도 확인을 해줍니다.
주방 가스누출경보기 전원인가
제품설치를 완료후 가스누출경보기의 전원도
정상적으로 인가될수 있도록 조치하였습니다.
기존 제품처럼 경비실로 통보는 가지않지만
세대내부에서 가스누출을 확인할수 있도록
감지기에 전원을 인가하여주었습니다.
직방(구.삼성)SHT-3625AMK 4.3인치 설치 완료
직방 SHT-3625AMK 4.3인치 비디오폰 설치 완료
세대현관 호출 테스트 영상
설치 시공을 마무리하고 고객님께 숙지하실수
있도록 몇번 테스트를 같이 진행해드리고
현장에서 철수하였습니다.
이상으로 우암일신보라 리모델링 공사후 4.3인치
직방(구.삼성)인터폰[비디오폰] 교체시공
포스팅을 마치도록 하겠습니다.
제품 사용법을 모르시는 분이 계신경우가 많아
제품 사용법 설명서를 업로드해드립니다.
