남구 대연동 대연삼성아파트 인터폰/도어락시스템
유지관리 담당업체 "통합HN" 입니다.
삼성 SHT-102H >>> 직방 SHT-3527XA
동영상에는 제품 시공에 대한 설명이 자막으로
담겨있습니다.
안녕하세요!! " 통합 HN " 입니다
저희는 인터폰시스템 시공컨설팅과 시스템
유지/관리를 전문으로 하는 업체로서
아파트/오피스텔/주상복합/빌라/상가 등의
무인경비시스템(인터폰,도어락,CCTV,로비폰)을
구축및 유지관리를 해드리는
정보통신전문업체 입니다.
배경이야기
대연동 대연삼성아파트
대연동 삼성아파트 정문 전경
이번 현장은 남구 신선로 490(대연동 649)에
위치한 대연삼성아파트 입니다.
금번 방문드린 현장인 대연동 대연삼성아파트는
총3개동의 499세대가 입주해있고 준공은 1996년
에 되었습니다.
삼성디지털(BUS방식)이며 저희 업체에서
인터폰시스템 업그레이드 공상를 진행하였고
SHT-5500에서 SHT-5800시스템으로
변경되었습니다.
주장치시스템이 변경되었다고하여도 기존
세대기기는 그대로 사용이 가능하지만
이전 기기들은 수리는 불가능하며 고장시
직방(구.삼성)디지털제품으로 교체를 해야합니다
또한 1층 로비에 설치되어있는 로비폰 역시
고장이나면 SHT-5181XL에서 SHT-5380XL
모델로 교체를 진행하고 있으며 현재 몇몇 동은 SHT-5380XL 신형으로 교체 되었습니다.
SHT-5380XL 모델은 원패스 기능이 탑재되어
있어서 휴대폰 APP를 설치하면
무료로 원패스 기능을 사용할수있습니다.
아파트에 대한 이야기가 조금 더 있지만 사설이
너무 길어지니 포스팅을 하면서 중간 중간 설명을
더 해드릴것이니 끝까지 잘 읽어주세요
오늘의 이야기
직방(구.삼성)7인치 SHT-3527XA
이번 고객님께서는 인테리어 공사중 인터폰
관련하여 관리실에 문의를 하신후 저희 업체를
안내받아 연락을 주셨습니다.
그렇게 상담을 진행하면서 고객님께서는 다른곳에서
기존인터폰 자리를 마감처리하는 방법으로
설치를 해보셨는지 진행과정을 잘알고 계셨고
저희도 고객님께서 원하시는것처럼 1차와 2차에
걸려서 기존자리의 마감작업을 해드리는것을
안내드렸고 사전 작업을 위해서 제품 선정을
말씀드리니 7인치 터치스크린 제품으로
요청하셨습니다.
진행과정을 잘알고 계셔서 상담은 순조러웠고
추가적으로 감지센서에 대해서도 안내드리
같이 진행을 요청하셔서 일정을 확인하고
현장으로 1차 작업 방문을 드렸습니다.

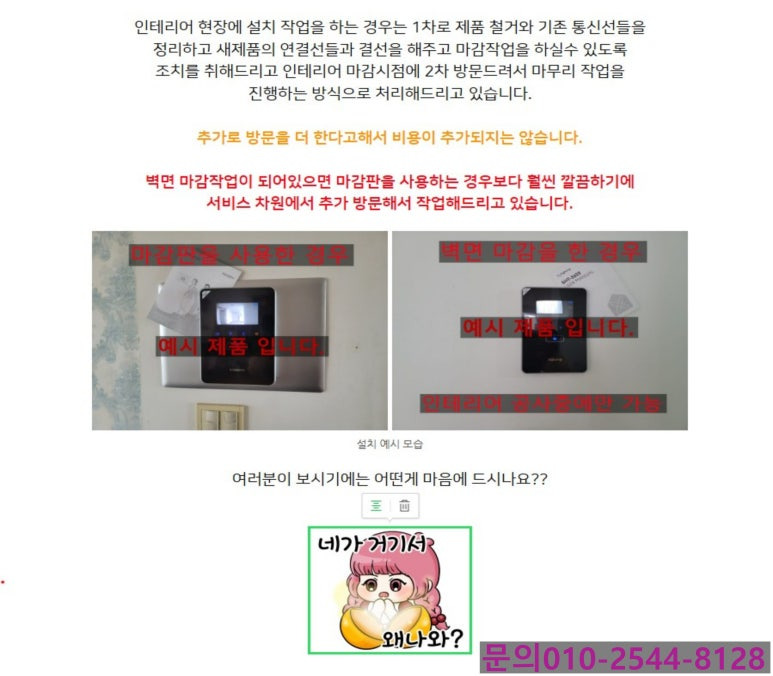

리모델링중 마감판 사용 유무 비교

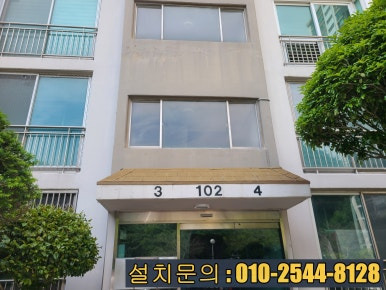

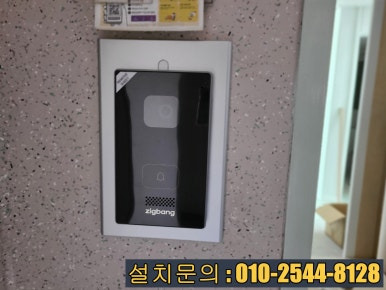

방문드린 102동과 1층 SHT-5181XL 로비
이번에 방문드린 곳은 102동이며 로비폰은
구형 SHT-5181XL 모델이였습니다.
SHT-5181XL의 경우 휴대폰APP을 이용한 원패스기능으로 비밀번호나 RFID카드키 없이 자동문을
쉽게 열수 있는 기능을 지원하지 않는 모델입니다.

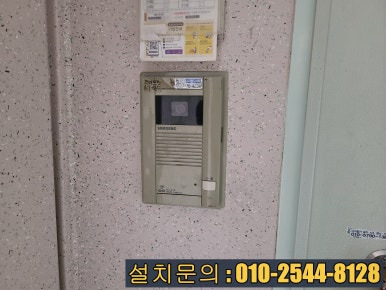

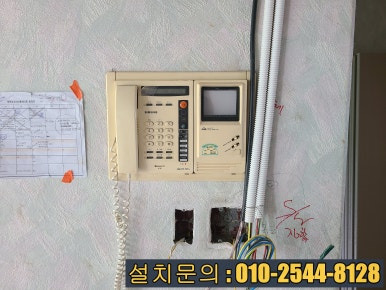

기존 삼성인터폰 SHT-102H
세대기기는 삼성 SHT-102H 홈오토메이션
모델이며 단종된지 오래되어 수리는 불가능하며
처음 아이보리색에서 누렇게 변색된 상태입니다.
마감작업을 진행할것이라서 철거를 진행하였습니다.

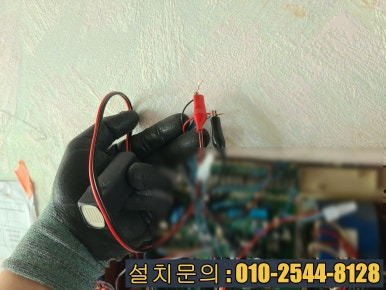

내부터미널 보드와 선로 체크
본체철거후 내부터미널보드에 연결된 시스템
선들도 분리하고 체크를 해준뒤에 새하네스잭과
재결선 작업을 진행해줍니다.
시스템 선로는재결선을 해주여야 이후에 접속불량이 발생하는것을 방지할수 있습니다.

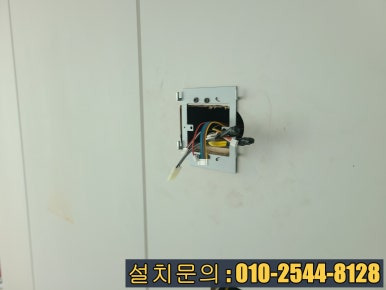

선로 정비 완료
내부시스템선들을 모두 정리하고 인테리어
마감작업을 할수있도록 묶어서 보양해 둡니다.
이렇게 1차 정리작업을 마치고 철수하였고
마감작업이 완료되고난뒤 2차 방문하여 본체를
설치하게 됩니다.
1차 방문이후 2주일이 지나고 마감작업이
완료되었다고 연락을 주셔서 다시 현장으로
방문하였습니다.

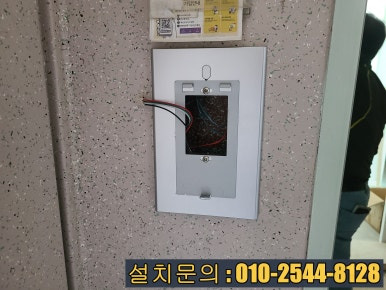

깔끔하게 마감작업된 벽면
현장에 다시와서 확인하니 인터폰위치의 벽면이
깔끔하게 마감처리 되어있었습니다.

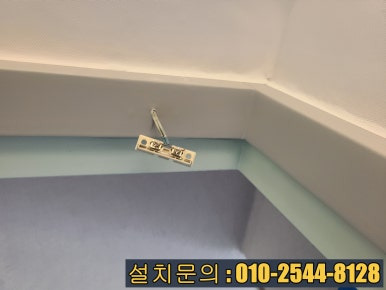

거치형 브라켓 설치
보양비닐을 제거하고 하네스잭의 이상유무를
확인한뒤 본체를 거치하기 위한 브라켓을
수평을 잡고 설치 고정해줍니다.
본체 거치 완료
하네스잭을 본체 연결한뒤 브라켓에 거치해줍니다.
본체 설치는 완료되었지만 현관 카메라를 교체하기
전에 전원을 인가하지 않습니다.
(쇼트 예방)

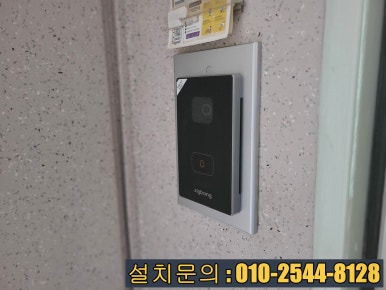

현관 도어카메라는 기본4가닥 배선작업만 해주면
되기에 간단히 교체를 진행해줍니다.
전원 인가후 메인화면
전원인가후 메인화면 OK
모든 설치 작업이 완료되었기에 전원을 인가하고
제일 중요한 세대 ID를 지정해줍니다.

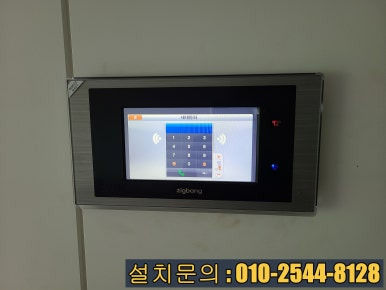

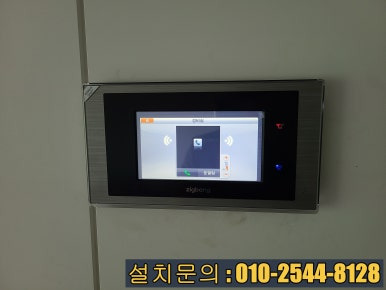

세대 ID 지정 및 경비실 호출 테스트
세대 ID의 경우 같은 삼성디지털시스템이라고
하여도 누가 초기설정을 어떻게 잡았냐에
따라서 배정된 값이 다르기에 정확하게 확인하고
호수에 맞는 ID값을 입력해주어야
정상적으로 세대호수 지정이되며 ID값이
틀리게되면 1층로비나 경비실에서 해당
세대로 호출이 되지않거나 다른세대로 호출이
들어가게되어 정상적으로 사용이 불가능합니다.
고유 ID지정이 완료후 경비실로 호출하여 확인을
해보거나 1층 로비폰에서 호출하여
제대로 호출이 들어오는지 확인해주면됩니다.
경비실 호출 테스트 결과 지정이 정상적으로
잘되었고 통화상태도 양호했습니다.

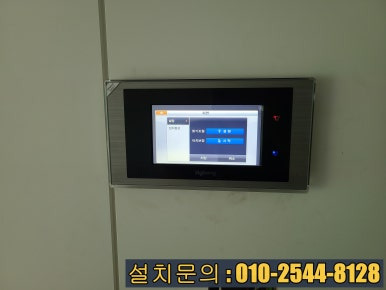

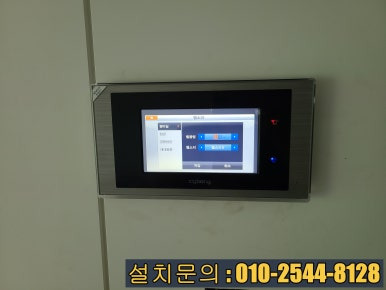

기타 기능 및 설정
기타 기능과 설정등을 조율해서 설정해줍니다.

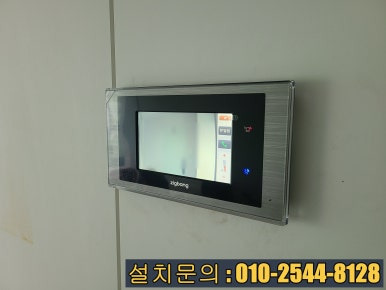

세대현관 및 로비영상 체크
세대현관도 아주 잘나오고 1층 로비영상 역시
잘나오는것을 확인하였습니다.
교체된 가스감지기
상담시에 요청하신대로 가스누출경보기를 교체하고
작동테스트 완료하였습니다.

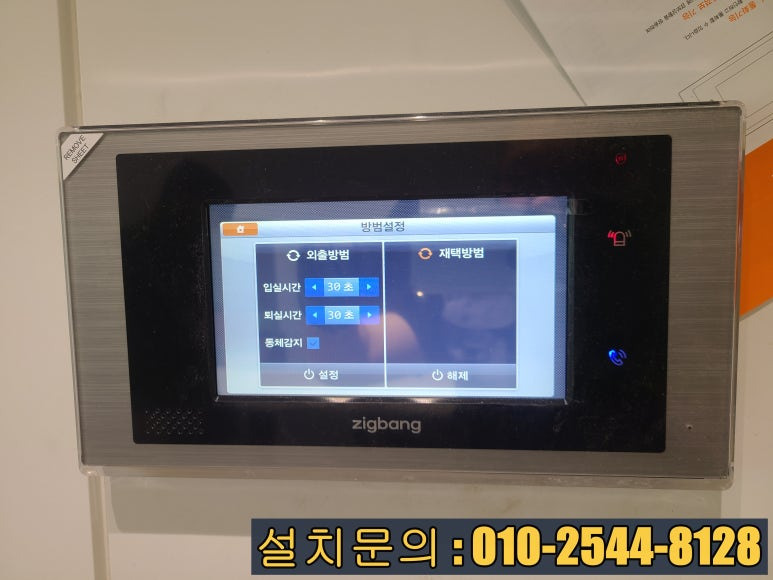

마그네틱 센서 교체 및 방범기능 테스트
또한 방범기능을 사용하기 위한 마그네틱 센서도
교체후 테스트를 완료하였습니다.

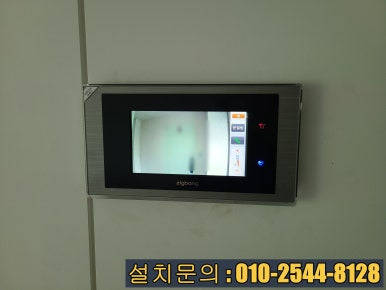

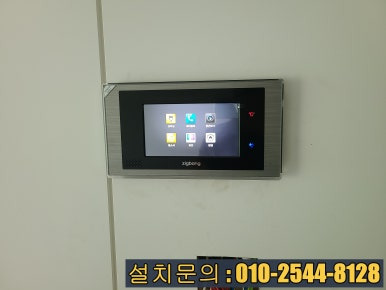

직방(구.삼성) SHT-3527XA 설치 완료
이렇게 모든 작동테스트를 확인하고 고객님께
인수인계를 해드리고 현장에서
철수하였습니다.
교체후 호출 테스트 영상
이상으로 남구 대연동 대연삼성아파트 리모델링
공사중 비디오폰 교체 설치 시공 포스팅을
마치도록 하겠습니다.
직방(구.삼성)인터폰 SHT-3527XA 사용법
메뉴얼을 업로드 해드리오니 다운받으셔서
참고하세요
