동래구 안락동 안락현대 아파트 인터폰/도어락
시스템 유지보수관리 담당업체 통합HN 입니다.
직방(구.삼성) 디지털 7인치 SHT-3527XA
인터폰(비디오폰) 설치
안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템의 시공컨설팅 및
유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/빌라/빌딩 등의
전자무인경비시스템
(인터폰, 도어락, CCTV, 자동문, 로비폰)을
신설해드리고 시스템을 유지보수관리를 해드리는
인터폰통신전문업체 입니다.
문의사항이 있으시면 부담가지지 마시고
언제든지 문의하세요

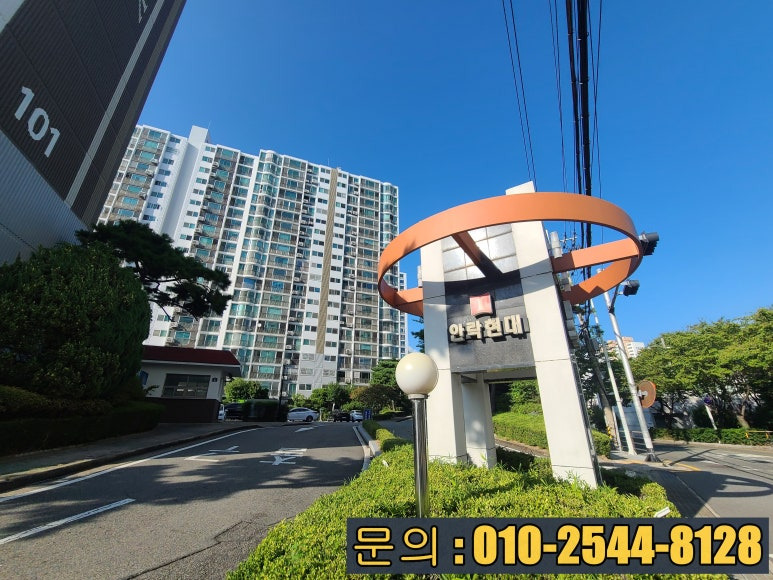

아파트 배경이야기
동래구 안락동 안락현 아파트
안락동 안락현대 아파트 입구
금번 포스팅 현장은 부산시 동래구 삼어로 9
(안락동 15-26)에 위치한 안락현대 아파트
입니다.
세대수는 738세대이며 총8개동이며 준공은
2001년에 되었습니다.
저희 업체에서 아파트 전반적인 인터폰/도어락
시스템을 유지관리 보수를 진행해드리고 있는
현장입니다.
1층 자동문에는 (구.삼성) SHT-5381XL 제품과
휴대폰 APP을 이용한 원패스 기능이 지원되는
신형 직방(구.삼성) SHT-5380XL 제품이
설치 되어있습니다.
SHT-5380XL은 개별세대 비밀번도 지정해서
사용하실수 있는 모델입니다.
아파트 인터폰 시스템은 직방(구.삼성)
디지털 방식 (BUS방식)으로 되어있습니다.
오늘의 이야기
직방(구.삼성) SHT-3527XA 7인치 비디오폰
이번 고객님은 1층에서 호출이 되지않아 관리실에
문의를 하셨고 관리실 직원이 기기 고장을
확인하시고 인터폰/도어락 시스템 관리업체인
저희 업체 연락처를 고객님께 안내드렸고
고객님께서 상담을 받으시기 위해 연락을 주신
경우입니다.
상담을 하면서 몇가지 테스트를 해봐드렸는데
모두 작동이 안되다신다고 하셔서 안타깝게도
기기 고장이 맞으셨고 설치되어있는 삼성인터폰
SHT-102C는 단종된지 너무 오래된 제품이라
수리불가를 안내드렸고 정상적으로 사용하기위해
교체할수 있는 제품
SHT-3625 / 3527 / 8820 / HB700
을 안내드렸고 그중에서 가장 절충적인 제품인
SHT-3527XA 7인치 터치스크린 모델을
선택하셨고 당일 오후에 방문 손님이 많으시다고
바로 설치를 요청하셨습니다.
다행이 일정에 여유가 있어서 시간을 조정하여
점심시간에 방문드리게 되었습니다.

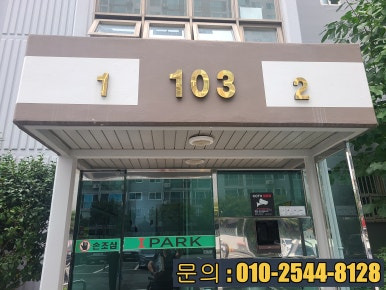

1층 로비입구 와 SHT-5380XL 제품
방문드린 동은 103동이며 1층 로비에는
신형 SHT-5380XL이 설치되었있습니다.
(제가 설치한 제품입니다.^^)

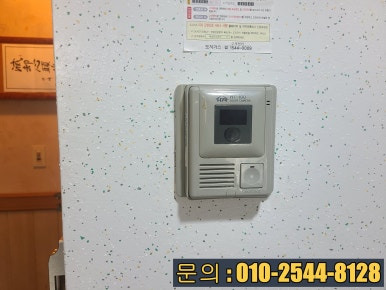

기존 삼성인터폰 SHT-102C
로비에서 세대호출이 되지않는 것을 확인하였고
세대현관에서도 호출하면 소리가 나지않네요
고객님께서도 고장인임을 인지하시고 빠른 설치를
희망하셔서 바로 철거를 진행하였습니다.

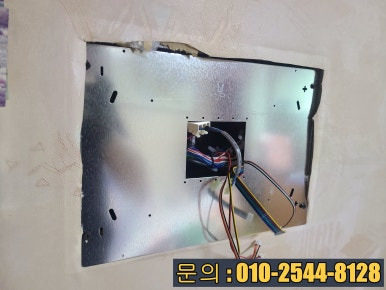

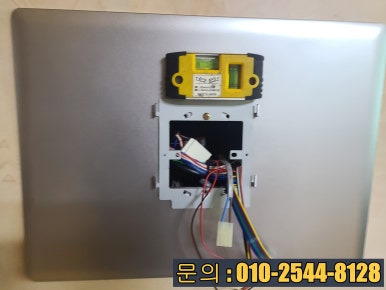

선로 재결선 및 마감판 설치 작업
본체를 철거하고 내부터미널보드에 연결된
기존 선들은 끊어내고 새제품의 하네스잭과
다시 결선작업을 해주고 1차 기초철재마감판을
설치하고 그위에 본마감판과 거치형 브라켓을
수평을 잘잡아서 설치고정해줍니다.

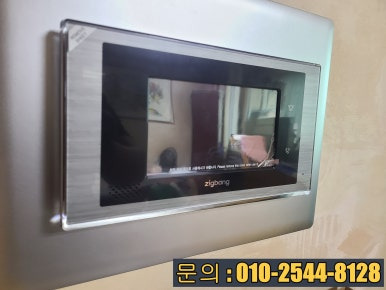

SHT-3527XA 본체 설치
마감판 작업을 마치고 하네스잭을 본체와 연결한뒤
브라켓에 거치해주면 설치가 완료됩니다.
이후 전원 인가는 잠시 대기해주며 현관카메를
교체한뒤에 전원을 인가하도록 합니다.

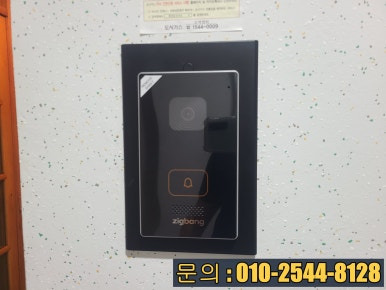

현관 마가판 설치
세대현관 카메라는 기본 4선방식으로 설치되있고
매립함이 2구복스타입이라 이전브라켓에 억지로
카메라를 고정하시는 경우들이 있는데 보기싫으니
모두 철거하고 새마감을 사용해줍니다.

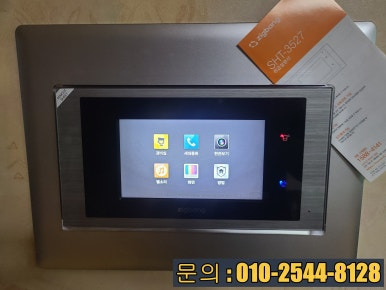

전원스위치 및 메인화면
카메라까지 교체를 완료하고 본체 아랫면에 있는
전원스위치를 켜주니 부팅이 잘되었네요

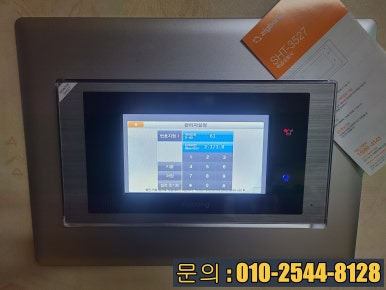

세대 ID 지정 및 경비실 호출 테스트
이제 제일 중요한 세대 ID를 지정해주는 작업을
진행해주고 ID를 입력한 뒤에는 확일을 위해서
경비실로 호출하여 몇호에서 호출되었는지 확인을
해주거나 1층 로비로 내려가서 세대로
호출해줍니다.
현장마다 세대 ID 값을 모두 다르기 때문에 정확하게
계산해서 입력해주고 꼭 세대 호출 확인을 해줍니다.
(정확하게 등록이 잘 되었습니다.)

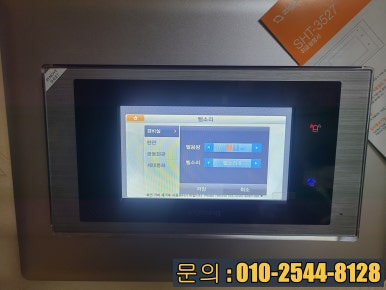

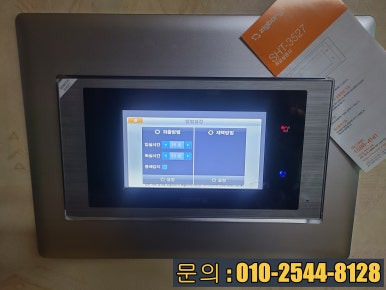

기타 설정 조율
ID지정후 기타 설정도 조율해줍니다.

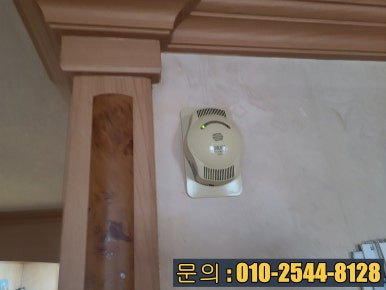

가스누출경보기 전원 인가
기존 제품과 연결되어있던 가스누출경보기는
새제품에는 연결이 되지않지만 자체적으로 작동할수
있도록 사용하지 않는 단자를 이용해서 전원을
인가해서 감지기가 작동할수 있도록 해드렸습니다.

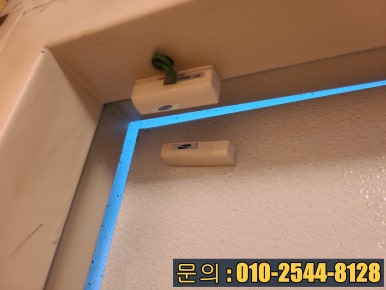

방범센서 연결 완료
가스누출경보기는 새제품과 연결이 안되지만
방범센서는 동일한 센서를 사용하기에
외출/재택 방범기능을 이전 기기처럼 사용하실수
있도록 연결 완료!!
세대현관 및 로비영상 확인
다른 설정들의 조율 및 테스트를 마치고
마지막으로 세대현관 영상과 로비영상이 잘나오는지
고객님과 같이 확인을 해드렸습니다.
세대 현관 호출 테스트 영상
직방(구.삼성) 7인치 인티폰 SHT-3527XA 설치 완료
이렇게 모든 테스트와 조율을 마치고 고객님께
한번 더 사용법을 안내드리고 철수하였습니다.
이상으로 동래구 안락동 안락현대아파트 고장난
삼성인터폰 교체 설치 시공 포스팅을
마치도록 하겠습니다.
설명서가 없으셔서 불편하신분들을 위해서
직방(구.삼성) SHT-3527XA 메뉴얼을
업로드해드립니다.
