해운대구 재송동 더샵 센텀파크2차 인터폰/도어락
전문시공업체 "부산홈넷" 입니다.
EZON 세콤 TAS-505 >>> 직방(구,삼성) SHT-3527XA 교체
안녕하세요 " 부산홈넷 "입니다.
저희 업체는 통신시스템 시공설계/유지 보수관리
전문 업체로서 아파트/오피스텔/상가 등의
통신시스템(인터폰, 도어록, CCTV, 자동문)을
구축해 드리고 유지/보수관리하는
통신전문 업체입니다.
아파트 배경이야기
재송동 더샵 센텀파크2차 아파트
이번 포스팅을 진행하는 해운대구 재송동
더샵 센텀파크2차 아파트입니다.
재송동 센텀파크2차 아파트 인터폰시스템은
삼성디지털(BUS)방식입니다.
주장치는 SHT-5800 시스템으로 변경되었고
세대 기기에 아무런 영향이 없기에
현재 시스템이 맞게 제품을 교체하시면 됩니다.
또한 삼성인터폰은 현재 직방인터폰으로
22년 7월부로 변경되었기에 이제는 직방인터폰
이라고 합니다.
재송동 센텀파크2차 아파트 인터폰시스템의 작동
기능은
로비 통화, 영상 송출/자동문 개방/차세대 통화
/세대현관 통화/경비실 통화/카드 키 출입
/비번 출입 등으로 이루어져 있습니다.
지상/지하 로비폰은 SHT-5380XL 모델이며
삼성(현.직방) 로비폰입니다.
이 모델은 원패스 기능이 탑재되어 있고 무료로
APP을 이용한 원패스 기능을 사용할 수 있습니다.
또한 세대기 EZON TAS-505 모델은 단종된
모델이라 기본적인 수리는 불가하나
전원 불량(기기 전원 들락날락함)과 세대현관
호출 불량은 저희 업체에서 수리가 가능하기에
무조건 교체를 생각하시기보다는 먼저 상담을
받으시고 최대한 수리 진행을 우선으로 하시는 게
좋습니다.
실제로 전원 문제가 발생하여 A/S를 받으시고
정상작동하시는 세대도 많습니다.
알려드리고 싶은 이야기가 너무 많다 보니 실제
포스팅보다 배경 이야기가더 길어지는 것
같아서 이쯤에서 포스팅 시작해 볼까 합니다.
오늘의 이야기
직방(구,삼성)SHT-3527XA
금번에 설치 시공할 제품은 7인치 직방(구, 삼성)
인터폰(비디오폰) SHT-3527XA 입니다.
연락주신 고객님은 세대기기가 노후되어서 새로
이사오는데 보기가 싫다고 도배를 진행하면서
교체를 하고 싶다고 상담 전화를 주셨습니다.
설치연락주신날 도배가 이미 완료되어있다고 하시어
본체는 제거하시고 교체를 진행하면 된다고
안내해드렸고 몇가지 제품을 소개해드린 것중
직방(구,삼성) 7인치 SHT-3527XA 을
선택하셨습니다.
일정을 조정하여 현장으로 방문을 드렸습니다.

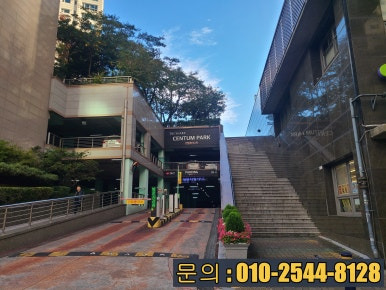

더샵센텀파크2차 206동
방문드린 재송동 센텀파크2차 아파트 206동입니다.
삼성 로비폰 SHT-5380XL
로비에는 SHT-5380XL 로비폰이 설치되어
있습니다.
세대 호출 시 로비 영상이 세대로 송출되며 세대에서
자동문 개방이 가능하고 휴대폰 APP을 설치해서
원패스로 출입도 가능한 모델이며 세대별 개별
비밀번호를 등록해서 사용도 가능합니다.

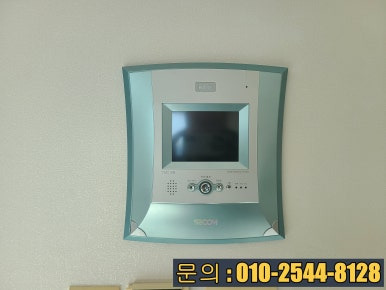

철거한 EZON TAS-505
세대 방문 드려서 제품을 확인하니 입주 당시 설치된
EZON TAS-505 세콤인터폰 그대로이시네요.
교체될 제품은 7인치 직방(구. 삼성) 터치스크린
비디오폰 SHT-3527XA

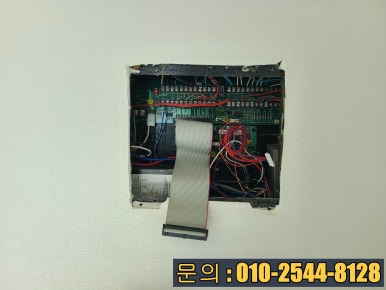

기존 제품 TAS-505를 제거한뒤 바로 안쪽
터미널 보드에 기존 배선을 확인하고 모든 배선을
기판에서 제거해 줍니다.
기존 배선과 새 제품의 연결 잭(하네스 잭)을 다시
결선 작업해 줍니다.
이때 데이터/ 음성 채널/ 영상 선로/ 제어기 전원/
현관 카메라/ 방범/ 가스감지기 등
연결할 수 있는 선들은 다 연결해서 기능을 살려주고
혼선이 되지 않도록 신경 써서 작업해 줍니다.

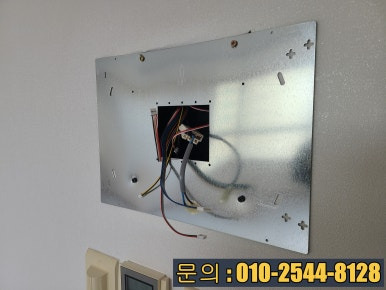

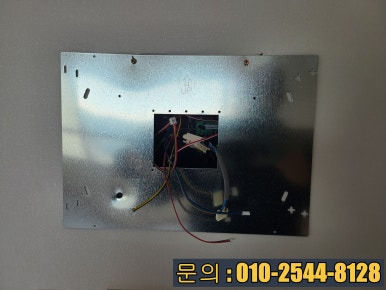

배선정리후 기초철재마감판 설치
배선 작업이 끝이 나면 기존 매립함을 마감하기
위해서 먼저 기초철재마감판을 설치해 줍니다.
실마감판 및 거치형브라켓 설치
기초판을 고정하고 실마감판과 거치형브라켓을
고정해 주면 됩니다.
이때 수평은 반드시 잡아주어야 합니다.
직방(구.삼성)SHT-3527XA 본체 설치
브라켓설치까지 완료되고나면 하네스잭들을 연결한
다음 브라켓에 거치해주면 됩니다.
실내 작업이 끝이 났지만 전원은 인가하지 않습니다.
늘 말씀드리지만 도어 카메라 작업 중 약전
(DC12V)에 의한 쇼트가 발생할 수 있기에
현관 카메라까지 교체한 후에 전원을 넣어줍니다.
기존 세대도어카메라
설치되어 있던 카메라는 철거해줍니다.
이 카메라는 오래 사용하다 보면 버튼이 닳아지고
내려앉아서 호출이 계속되는 증상들이 종종
발생합니다.
호출이 멈추지 않고 계속되는 증상은 수리가
가능하기에 우선 수리진행을 추천.

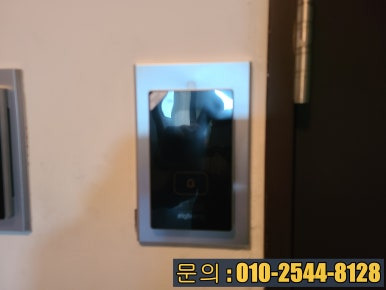

세대현관 도어카메라 교체 완료
현관 도어카메라는 기본 4선 방식입니다.
모든 설치 작업이 완료한후 왼쪽 그림처럼
아랫쪽에 전원스위치를 인가해줍니다.

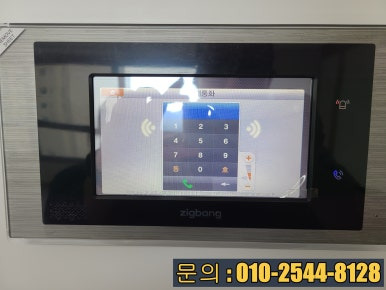

세대 ID 설정 화면
정상적으로 전원이 들어오면 이제 제일 중요한
세대 ID 지정을 해주어야 합니다.
ID가 틀리면 호출이 정상적으로 들어오지않고
미등록이라고 뜨거나 ID가 충돌나서
다른 세대로 호출이 가는 경우가 발생하기에
정말 중요합니다.

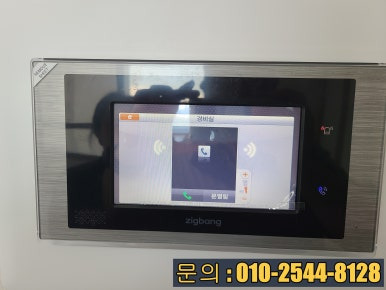

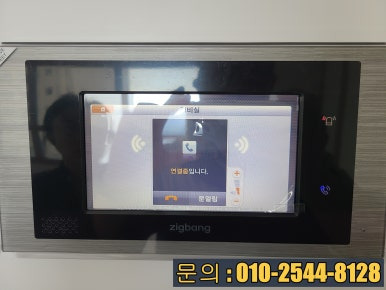

세대 ID 지정후 확인차 경비실로 통화 테스트 진행
ID 지정이 완료되면 경비실로 호출하여 정상적으로
지정되었는지 확인하고 경비실과 통화상태도
확인해줍니다.
호수 지정도 정상적으로 잘되었으니 이제 세부
조정을 하면서 작동 테스트를 해줍니다.

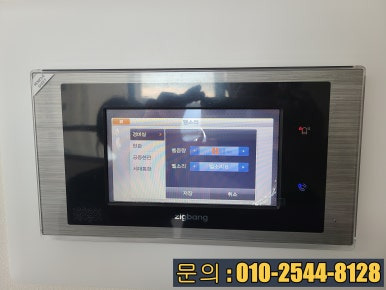

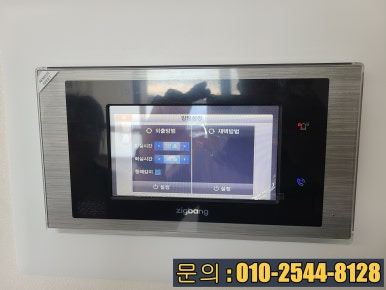

기타 설정 확인
기타 부수적인 설정을 조정해줍니다.
가스누출경보기 전원인가 확인
가스누출경보기의 전원이 들어갈수 있도록
조치해줍니다.
가스누출경보기에 전원을 넣어주지 않는 경우가
많은데 가능한 가스감지기는 작동할수 있도록
해주는게 안전을 위해서 바람직합니다.

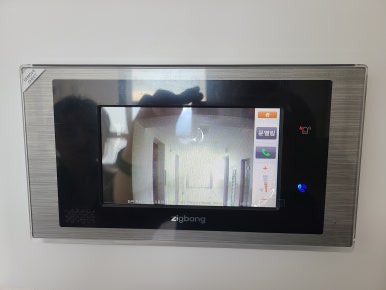

세대현관 및 공동현관 영상확인
이제 세대현관영상과 로비 공동현관영상이
잘나오는지 체크해줍니다.

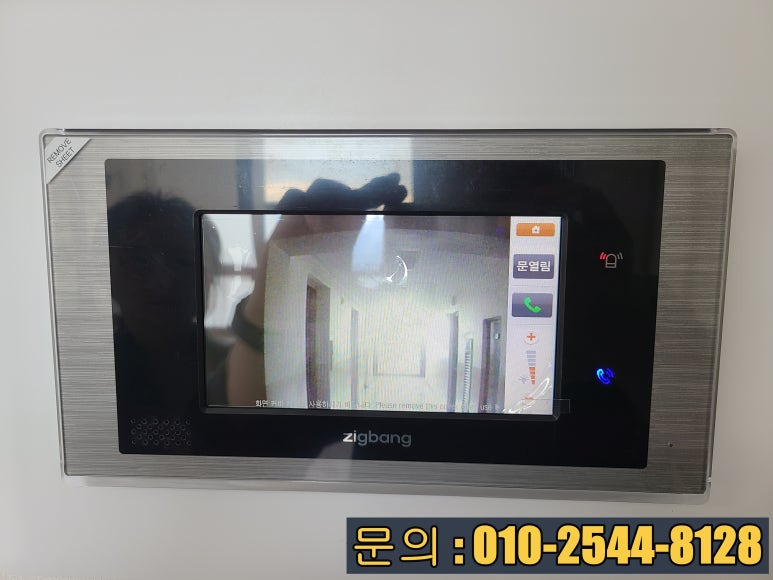

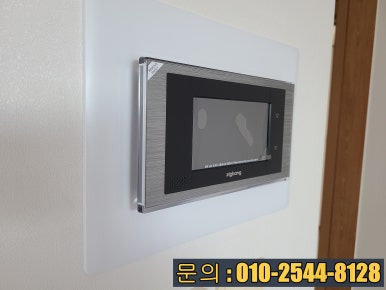

직방 SHT-3527XA 설치 완료
모든 설치를 완료하고 고객님께 안내해드리기전
최종 테스트를 해줍니다.
이렇게 하나하나 챙겨드리니 고객님도 꼼꼼하다고
하시면서 아주 만족해 주시네요
이후 고객님께 제품 작동에 대한 사용법을
한 번 더 알려드리고 현장에서 철수하였습니다.
이상으로 해운대구 재송동 더샵 센텀파크2차
아파트 인터폰(비디오폰)교체 시공 포스팅을
마치도록 하겠습니다.
직방(구,삼성) 7인치 SHT-3527XA 직방인터폰
사용설명서가 없으신 분들을 위해서 매뉴얼을
업로드 해놓겠습니다.
