서면쌍용스윗닷홈스카이 세콤인터폰 리모델링 공사중 직방(구,삼성) 7인치 제품으로 교체 설치 시공 포스팅
SHT-704S -->> SHT-3527XA
동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.
안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/상가/빌라 등의 전자무인경비 시스템
(인터폰,도어락,CCTV,자동문,로비폰)을 신설해드리고 유지보수관리를
해드리는 인터폰통신전문업체 입니다.
이번 포스팅은 부산진구 부암동에 위치하고 있는 서면쌍용스카이
아파트의 리모델링중 1차/2차에 걸쳐 방문하여
인터폰 교체 설치건에 대한 포스팅입니다.
이곳 또한 저희 업체에서 세대기기 A/S와 공용부시스템의 고장부분을
정비/유지관리 해드리고 있는 아파트입니다.
현재 아파트 시스템은 직방(구,삼성) 주장치5800 디지털시스템(BUS방식)이며
2024년 주장치 5500에서 주장치 5800 시스템을
업그레이드를 진행해드렸고 그 공사 역시 저희가 진행하였습니다.
이후 계속해서 유지관리를 진행해 드리고 있습니다.
또한 지상/지하의 로비폰 역시 구형 SHT-550NL에서 SHT-5380XL로
교체해렸습니다.
SHT-5380XL은 기존 로비폰에서 없던 개별세대 비밀번호 사용과
휴대폰APP을 이용한 원패스 출입기능이 지원하고 있습니다.
그리고 세대인터폰은 SHT-704S 세콤연동 제품이며 현재는 단종된 제품이라
기기자체수리는 불가능하고 기기 전원 불량과 호출오작동만이 수리가
가능하기에 종종 관리실을 통해서 A/S접수를 해주셔서 수리진행을
해드리고 있기에 인터폰이 고장이라 판단되시면 일단 관리실을 통해서
문의주시거나 바로 연락주셔서 상담부터 받으시고 진행하시면 됩니다.
수리할수 있는 부분은 꼭 수리해드리고 있으니 참고하시기 바랍니다.
늘 그렇듯이 이번에도 사설이 길어지고 있네요
다른 이야기는 다음에 다시 해드리고하고 이제는 이번에
방문드린건에 대한 이야기를 풀어볼까합니다.
이번 현장은 인테리어 공사중이 업체에서 관리실을 통해 저희 연락처를 받으시고
리모델링 진행중인 현장의 세콤인터폰은 7인체 제품으로 교체를 희망하신다고 상담을
요청해오셨습니다.
상담중 전화상으로 작업진행방법과 몇가지 제거하거나 변경해야는 센서들에 대해
안내를 드리니 이해가 잘 안된다고 하셔서 현장으로 방문하여 현장에서 설명드리고
1차 배선정리 작업도 해드리기로하고 일정을 잡고 현장으로 방문드렸습니다.
SHT-5380XL
위에서 말씀드렸던 교체된 로비폰 SHT-5380XL 제품입니다.
SHT-5380은 기존의 SHT-550NL과 다르게 세대만의 개별 출입비밀번호를 지정해서
사용이 가능하고 휴대폰 APP을 이용한 원격자동문열림 원패스기능을 지원하고 있습니다
또한 RFID카드를 사용할수 있는건 기본이죠^^

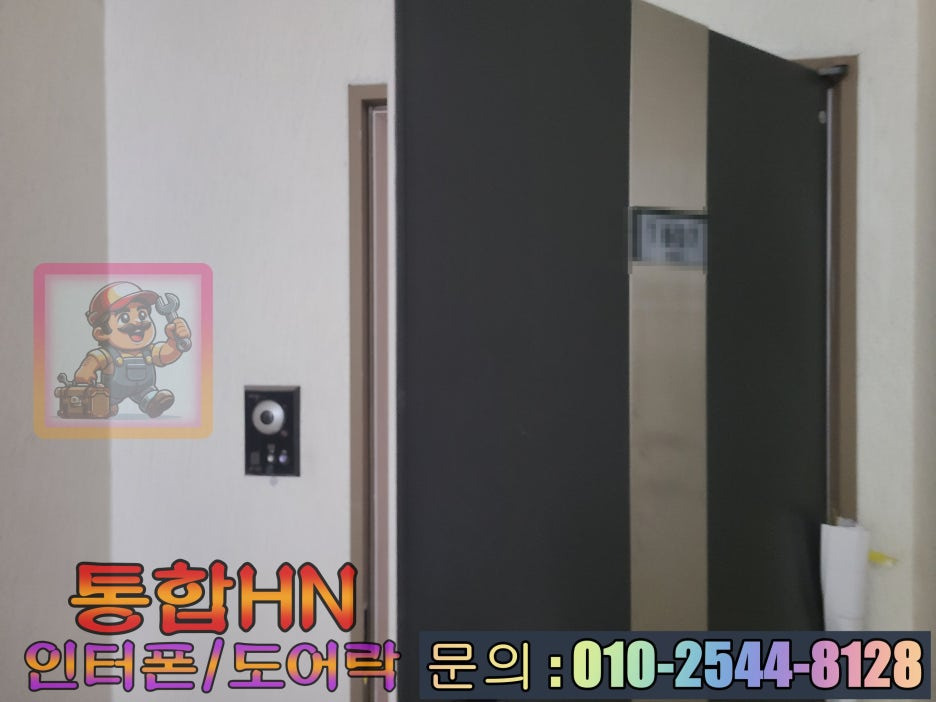

인테리어 공사가 한창인 고객님댁
고객님댁앞에 도착하니 한창 리모델링 공사를 진행중이시네요
이렇게 작업이 한창인 곳에서는 빠르게 작업하고 철수하는게 상책입니다.
이미 철거된 SHT-704S
안으로 들어가보니 기존 SHT-704S는 이미 철거되고 벽면도배지도 제거되어있네요.
현장에 계신 인테리어 업체분께 전화상으로 부족했던 설명을 드렸고 바로 이해하셨다며
보편적인 방법으로 진행하자고 하시어 빠르게 배선정리를 시작하였습니다.

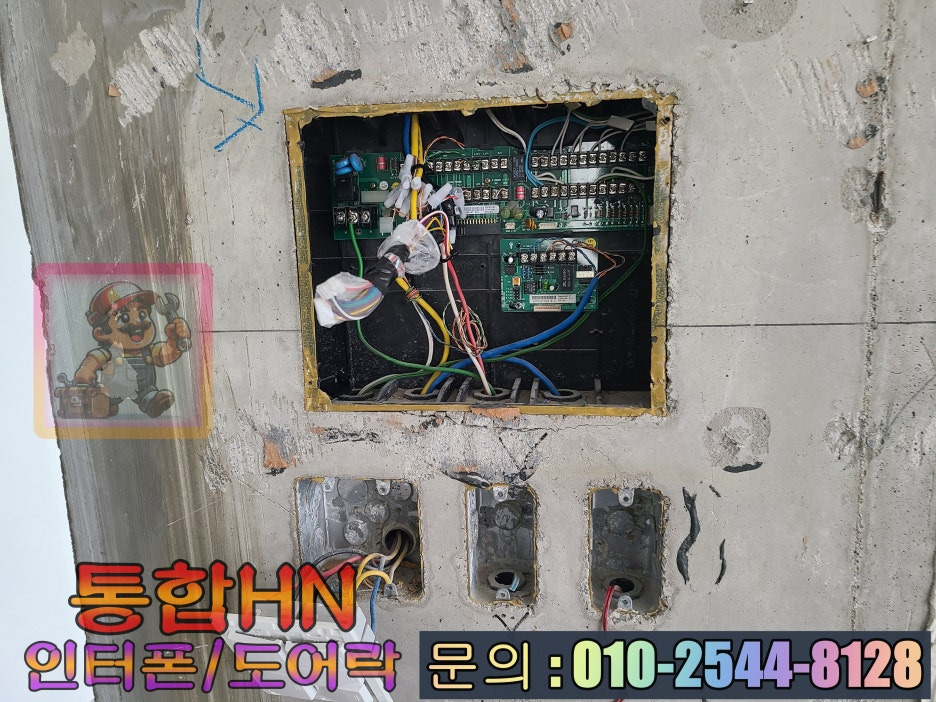

배선정리후 한컷
이전 제품의 터미널보드에 연결된 시스템선들중 새로이 설치할 SHT-3527XA에
사용해야할 선들은 전부 끊어내고 재결선작업을 해준후 마감작업중에 오염되는것을
막기위해 비닐로 보양작업을 해주었습니다.

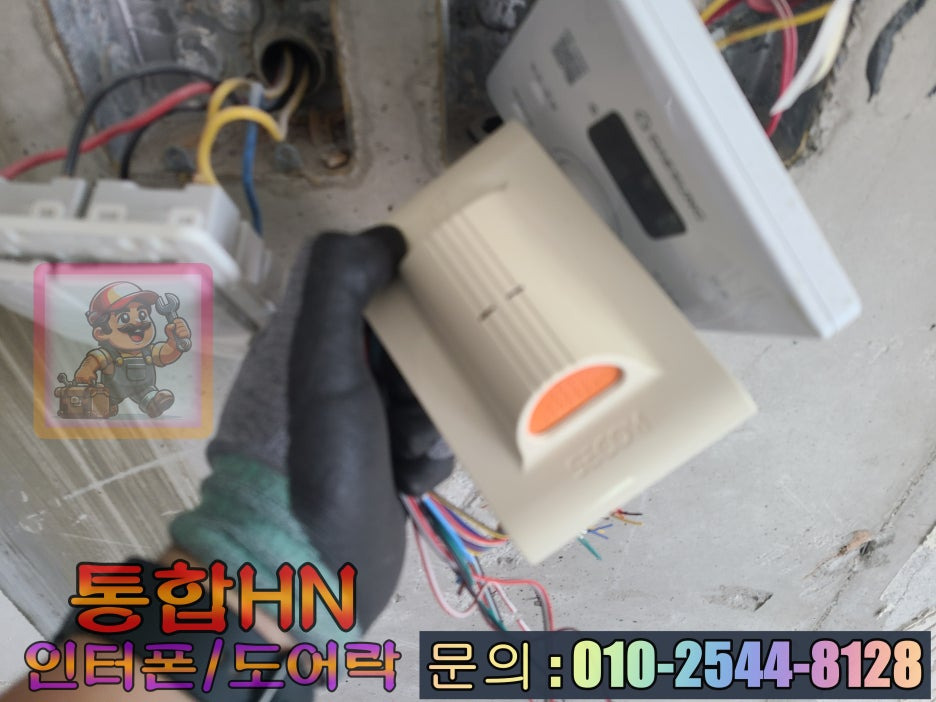

비상 호출 센서
거실과 안방 전등스위치 옆에 위치한 비상호출버튼은 이제 필요가 없어서 철거해드리고
사용안함 표시를 해두어서 작업자가 착오하지 않게 표시해두었습니다.
가스 누출 경보기 제거
또한 가스누출경보기도 제거를 요청하셔서 제거는 해드렸지만 가스누출감지기를
늘 살려서 작업하다보니 필요없으시냐니 배관자체를 빼버리고 인덕션만 사용하신다고
하셔서 별다른 말씀은 안드렸습니다.
이렇게 배선정리와 각종 센서들을 제거해드리고 리모델링 도배작업이 완료되면
2차 방문드리기로 하고 현장에서 일단 철수하였습니다.
그렇게 2주정도가 지나고 마감작업이 끝이 났다고 연락오셔서
본품설치를 위해서 2차 방문을 드렸습니다.
마감 처리된 벽면
벽면도 깔끔하게 마감처리하고 도배도 깨끗하게 되어있네요
거치브라켓을 설치한 모습
정리해둔 선들은 아무 이상이 없어서 바로 본품거치를 위한 브라켓을 수평을
잡고 고정을 해주었습니다.
2차 작업은 마무리 작업인지라 크게 복잡할게 없습니다.
본품 거치 완료
본품 거치후 전원 인가는 잠시 미루고 현관 도어카메라를 먼저 교체해줍니다.
늘 말씀드리지만 현관카메라 전원역시 본체에서 보내기에 전원을 켜놓고 작업하다가는
혹여나 쇼트가 날수 있어서 전원없이 작업을 해줍니다.
어떤분들은 약전이라 쇼트 별거 없다고 하시지만 쇼트가 나서 좋을것이 없기에
항상 교체후 전원을 인가해줍니다.
현관카메라 제거
현관 카메라를 제거하고나면 카메라 배관속에 시스템선로가 있습니다.

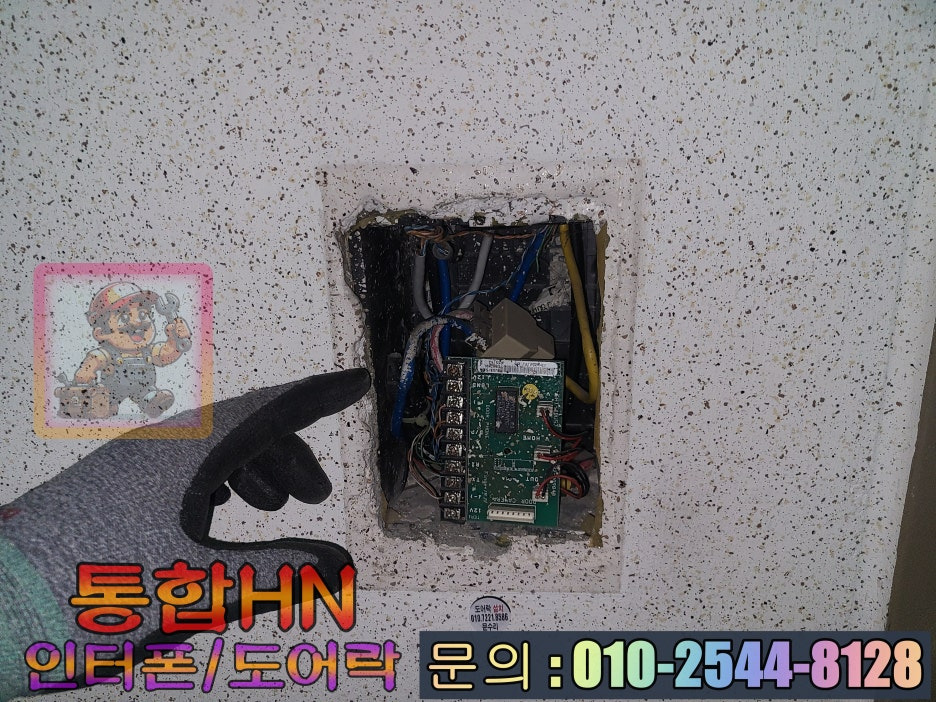

연결 커플러 교체
오래된 연결 Y커플러는 미리 교체를 해주어서 통화품질을 관리해줍니다.
DATA선로 연결을 위한 Y커플러의 핀이 찌그러지는 경우가 많아서
통신이 원활이 안되는 경우가 있기에 미연에 방지하고자 교체를 해드리고
오른쪽에 조그마한 보드는 로비영상을 전송제어해주는 보드입니다.
이녀석을 그냥 짤라버리는 경우가 있는데 로비영상의 화질이 떨어지니
절때 자르면 안됩니다.

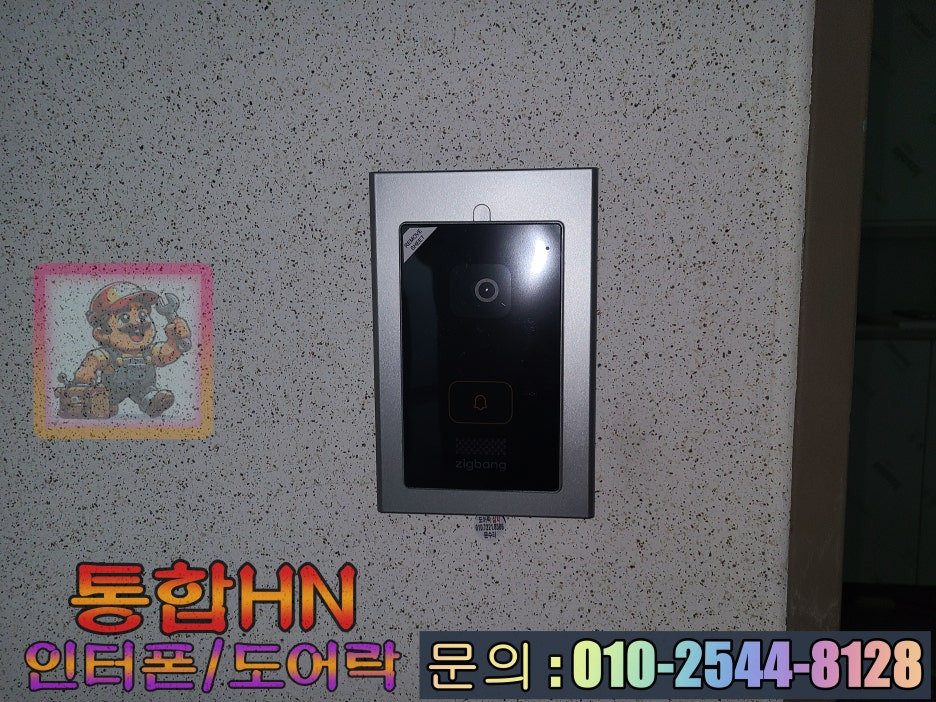

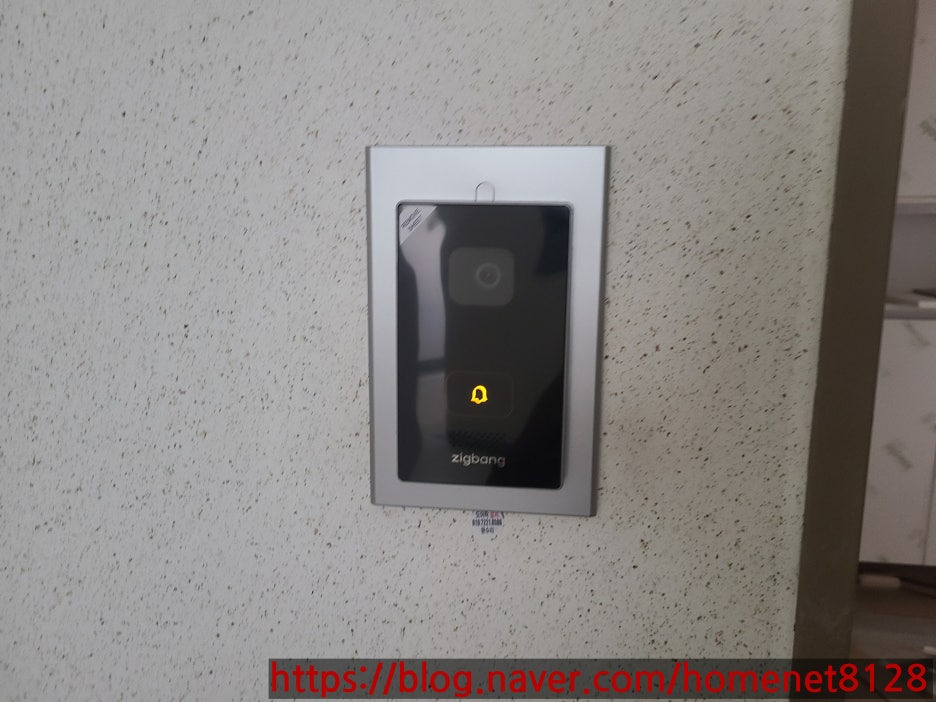

현관 도어카메라 교체
기존 카메라 역시 매립타입이라 마감판으로 마감처리후 카메라를 설치해줍니다.
이렇게 설치가 마무리 되었고 이제 전원을 넣어주고 셋팅과 테스트 및 사용법
안내를 해드리면 오늘의 작업은 끝이 납니다.
사진 설명을 입력하세요.

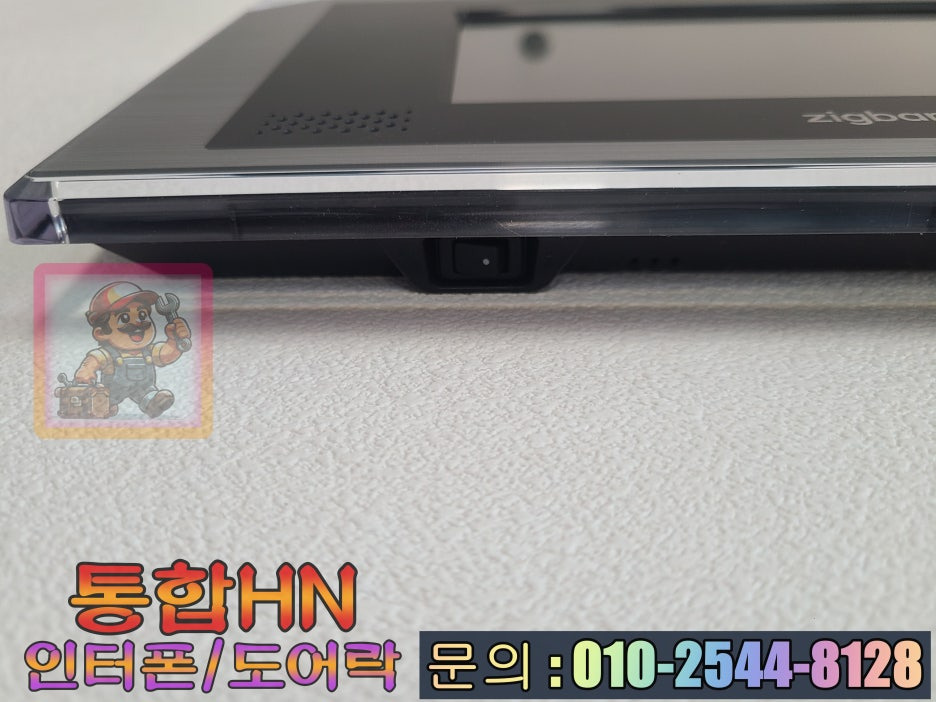

전원스위치는 아랫면에 있고 실수로 많이들 끄시고 스위치를 못찾는 경우가 많아서
한컷 올려드립니다.
사진 설명을 입력하세요.
정상적으로 전원이 잘 작동하고 있습니다.
세대간 통화
아파트시스템이 5800으로 업그레이드 되어서 101동과 102동사이에
세대간 통화가 가능해졌습니다.
단 구형이나 4.3인치 제품 사용중이신분은 경비실 걸어서 교환을 요청
출처 - 본인의 같은 아파트 동일 제품 블로그
제일 중요한 세대 ID를 정확히 계산해서 입력을 해줍니다.
이게 틀리면 우리집으로 호출이 안오고 다른집으로 호출이 걸립니다.
경비실 연결 테스트
세대ID를 입력했다면 경비실로 호출해서 우리집 호수를 확인받으시며
동시에 통화 음질 상태도 체크해드렸습니다.
역시 정확한 입력 ^^
세대 현관 영상
세대 현관 영상도 아주 잘나오는것을 확인하고
공용로비에서도 영상이 잘나오는것을 확인시켜드리니
인테리어 업체분도 화면이 잘나온다고 좋다고 하시네요 ^^

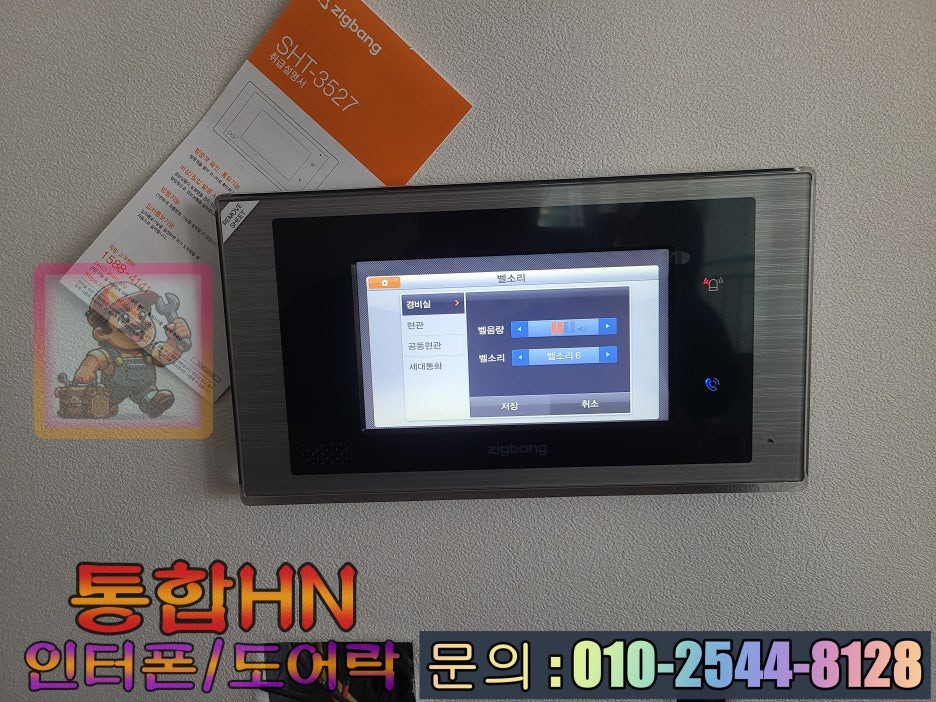

벨소리 음량 조절
다음으로 벨소리 조정법을 알려드리고 원하시는 볼륨으로 조정~
화면 조정
화면 조정기능은 기본으로 쓰시는게 제일 좋기에 그냥 사용하시라고 안내

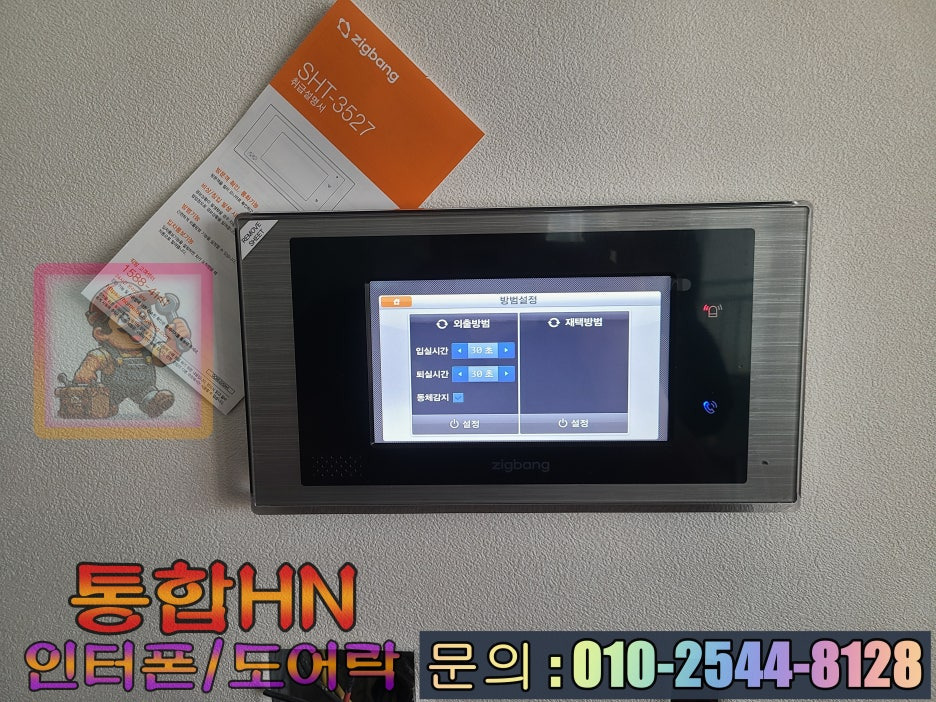

외출 재택 방법기능
기존 외출방범기능은 세콤으로 작동을 하였지만 직방인터폰으로 교체후
기존 센서(거실동체감지기, 현관자석센서)는 호환이 되지않아 사용이 불가능하나
센서들을 교체하고 배선작업을 다시해주면 외출방범기능와 재택방범기능을
살려서 사용할수 있습니다.
하지만 이 현장은 앞전 인테리어 작업중에 제거해서 작동 안됩니다.
설치 완료후 영상 테스트
이렇게 SHT-3527XA 직방 7인치 인터폰(비디오폰)을 설치마무리하고
여러기능들에 설명도 상세하게 해드렸습니다.
시연테스트 영상입니다.
모든 작업과 테스트를 마무리하고 현장에서 철수하였습니다.
끝으로 인테리어 업체분도 꼼똠하게 이것저것 미리 애기해주고
잘 챙겨주셔서 고맙다고 하시며 다음에도 작업이 있으면 연락주신다고 하시네요
이상으로 서면쌍용스윗닷홈스카이 인테리어 공사중 세콤인터폰 철거후
직방 7인치 비디오폰으로 교체한 포스팅을 마치도록 하겠습니다.
SHT-3527XA 제품 사용법(설명서)가 없으셔서 고민이신분들을 위해서
사용 메뉴얼을 업로드 해드리고 있습니다
다운받으셔서 참고 하세요
