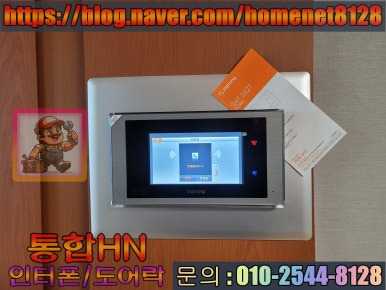

북구 화명동 화명대림타운 인터폰[비디오폰] 7인치 인터폰 교체설치 시공이야기 - SHT-3527XA
-북구 화명동 화명대림타운 인터폰[비디오폰] - 직방(구,삼성) 7인치 터치스크린 SHT-3527XA
기존제품SHT-102H 소리/화면 나오지않음
SHT-102H -->> SHT-3527XA
동영상은 제품의 간략한 정보가 담겨있어요
안녕하세요~ " 통합HN " 입니다.
저희는 인터폰시스템의 신축/구축 현장에
시공 및 유지보수를 진행하는 전문업체입니다.
이번에 방문하게된 화명대림타운 역시 저희업체에서
10년이상 인터폰 시스템을 관리실을 통해서
정비해드리고 있는 아파트입니다.
화명동 화명대림타운 인터폰[비디오폰]시스템은
삼성디지털(BUS방식)으로 이루어져있습니다.
주장치(메인시스템)은 SHT-5500입니다.
SHT-5500시스템은 현재 단종된지 오래되어
시스템이 고장나게되면 수리가 거의 불가능해서
SHT-5800시스템으로 업그레이드 공사를
진행해야합니다.
현재 일부 동은 시스템 고장으로 메인주장치
업그레이드를 진행 할 계획입니다.
화명동 화명대림타운은 총 4개 단지로 구성되
있는데 단지전체가 한번에 지어진것이 아니라
단지별로 따로 시공이 되었습니다.
그렇기에 인터폰시스템도 약간 버전이 조금씩
다릅니다.
세대기기는 입주당시 선택옵션 사항이라
같은동이라도 설치된 제품이 다릅니다.
입주 당시에는 4가지 모델중 선택하셧어요
입주당시 선택기능했던 모델
SHT-101C
SHT-102C
SHT-102H
SHT-HI101
같은 아파트 다른모델 설치 포스팅
북구 화명동 화명대림타운 인터폰(비디오폰) 교체
지금은 여러종류의 삼성인터폰이 설치되어
있습니다. 세월이 20년이 훌쩍 지나다보니
고장으로 인한 교체가 많이 발생했죠..
이번에 방문하게 된 세대 역시 기기고장 인해
사용이 불편하다고 하시면서 관리실에 문의하시고
연락을 주셔서 교체진행하게 되었습니다.
고장증상은 화면이 나오지 않고 벨소리가 안나시는
증상입니다.
좀 더 아파트 배경얘기를 해드리고 싶지만
배경얘기들으로 오신건 아니니깐
바로 교체 시공 포스팅 진행해 볼게요

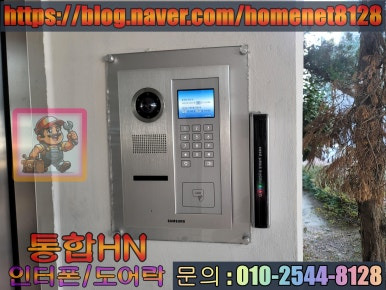

1층 로비폰은 SHT-5181XL

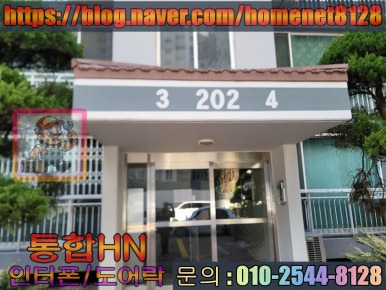

입구에서 늘 하듯이 방문세대 확인후 한컷
1층 로비폰은 SHT-5181XL 모델이고 몇년전에
기존 SHT-550NL모델이 고장이나서 교체된
제품입니다.
이당시 출시되었던 제품은 원패스기는이 없었기에
원패스기능이 보급되면서 지금처럼 옆에 GAYO라는
유료 원패스기기가 설치되어있습니다.
하지만 SHT-5181XL에서 SHT-5380XL로 변경한
동은 원패스기능을 지원하기에 무료로 사용가능해요
방문전 옷매무새를 정돈하고 벨눌러보니
역시 소리가 안나시는지 문을 안열어 주시네요 ㅎㅎ

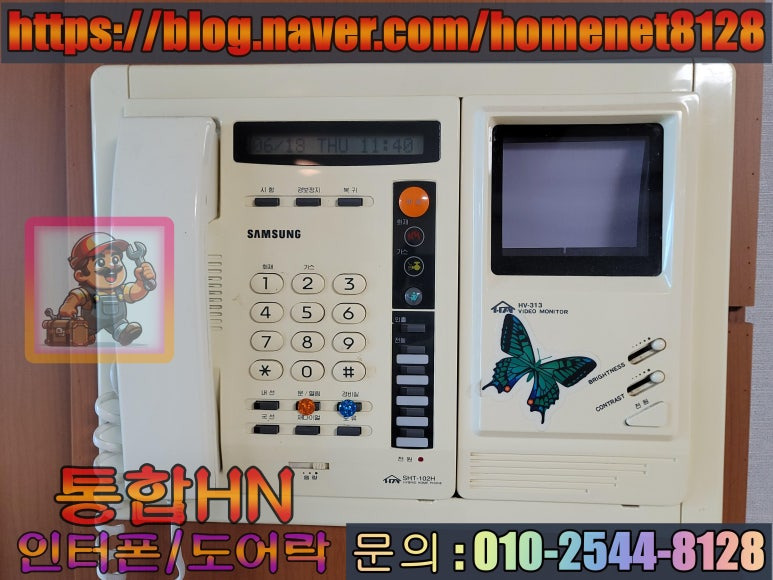

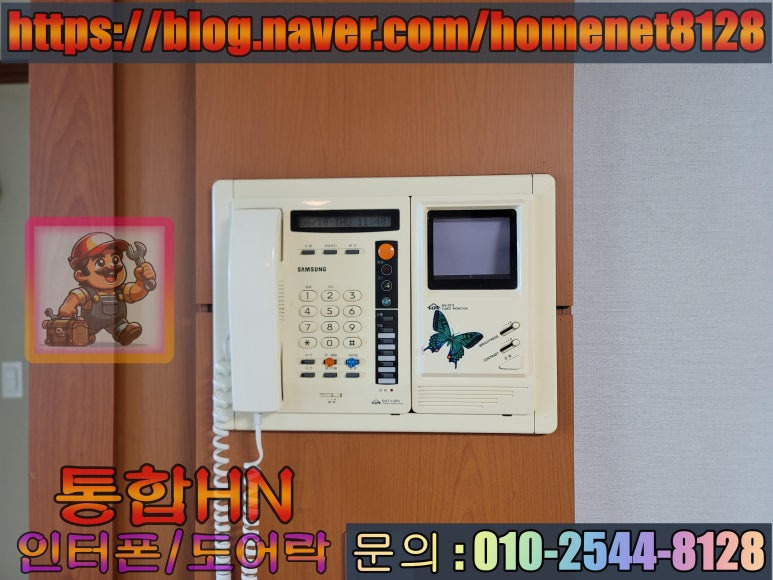

기존 SHT-102C제품입니다.
인터폰 기능이외에도 일반전화기능이 있고
원격전등제어기능과 화재감지, 가스누출감지, 방범
기능이 있습니다.
-그동안 수고가 많았어~-

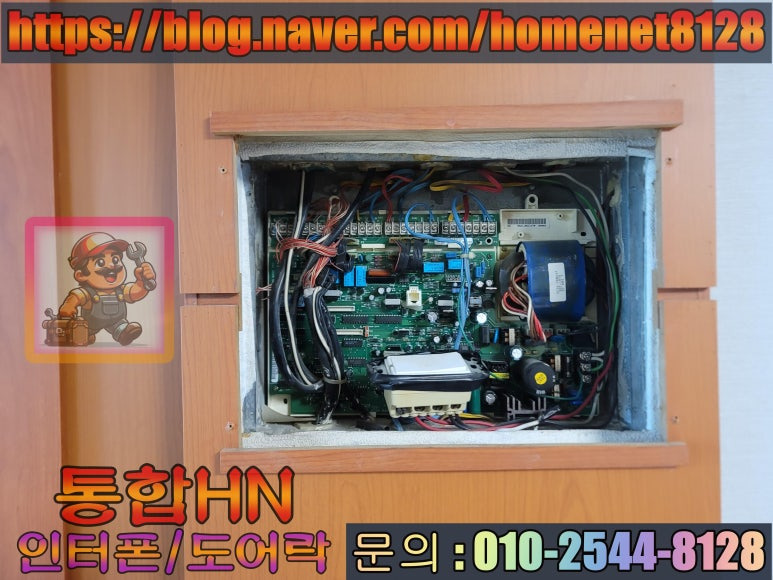

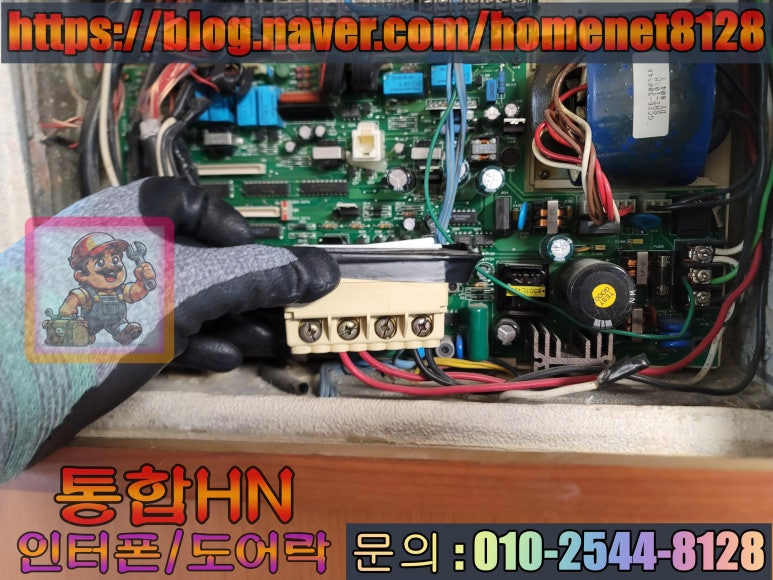

본체 제거후 안쪽 내부 터미널 기판과 전등제어기
사진에서 보이는 녀석이 전등제어기에요
이녀석을 제거하고 전기배선을 정리해두지 않으면
제어기 고장으로 인해서 거실전등이 안켜지거나
안꺼지는 증상이 나타기에 이렇게 인터폰을
철거할때 제거해주는게 좋습니다.
SHT-102C 제거하면 무용지물이니깐요.
근데 가끔 세대선로 정비를 위해서 방문드려보면
기기는 교체하셨는데 원격제어기를 제거안해놓으신
경우가 있는데 나중에 제거하시려면 비용이
발생하기에 꼭 제거해줍니다.
아 물론 비용은 타업체에서 설치하신분들만 ㅎㅎ

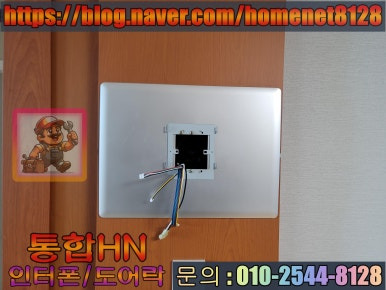

전등원격제어기와 기존배선을 끊어내고 다시

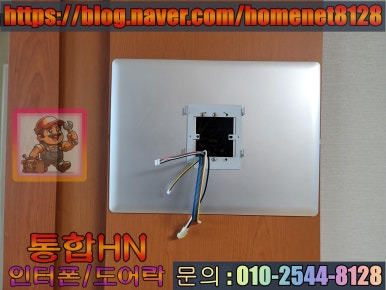

결선작업을 마무리하면 마감판 작업을 해줍니다.

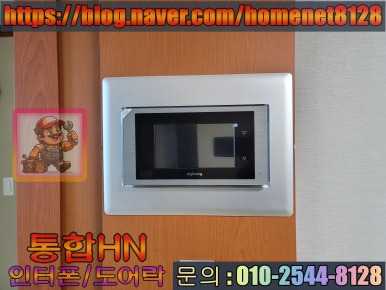

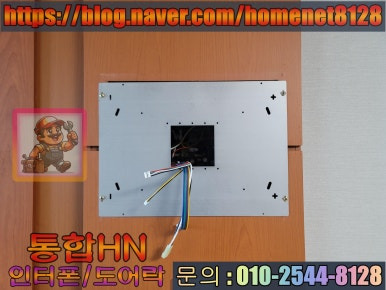

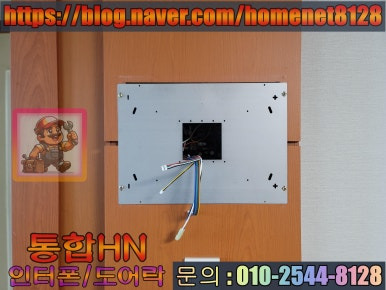

마감판 작업은 기초철판설치와 마감판과 브라켓
고정으로 나누어서 작업해주고 본품을
거치해 주면 실내측 작업은 끝이납니다.
여러 포스팅에서도 말씀드렸지만 현관도어카메라
교체전이기에 전원은 인가하지않아요
카메라 배선작업중 쇼트가 날수도있기에
제품 보호차원에서 전원은 마지막에 넣어줍니다.

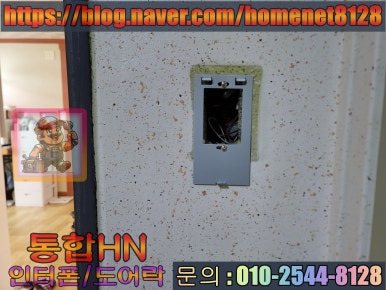

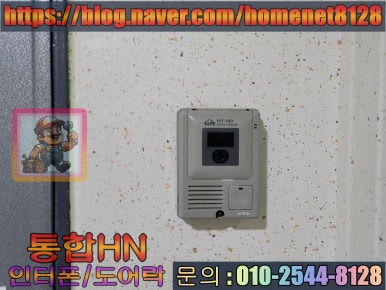

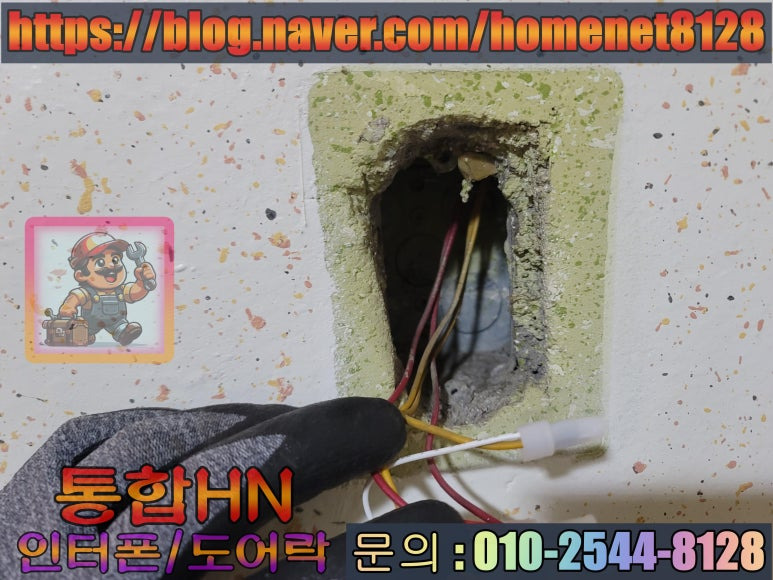

현관 카메라는 노출형이라서 아파트 건설당시
매립함(복스함)이 제각각으로 다르게 타설되어서
기존 카메라를 제거할때만다 기도합니다.
제발 제발 매립함이 멀쩡하기를 빌어요..

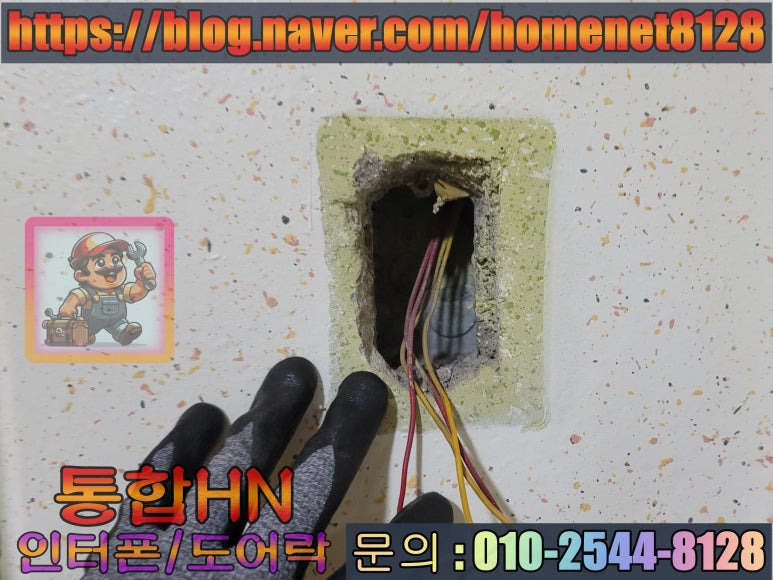

매립함이 좁아서 망치로 넓혀줘야해요 ㅠㅠ
하도 망치질을 하고나니 손이 후들거니네요
화명동 화명대림타운 인터폰[비디오폰]설치시
망치질 어렵다고 유명해요.
건물 콘크리트를 정말로 찰지게 시공해놓아서
망치질하면 불꽃도 튀고 잘 깨지지도 않아요 ㅠㅠ

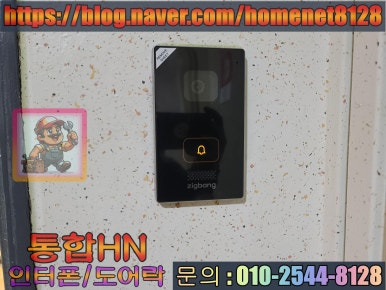

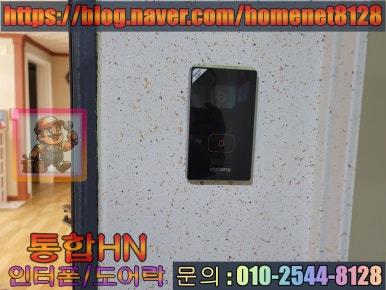

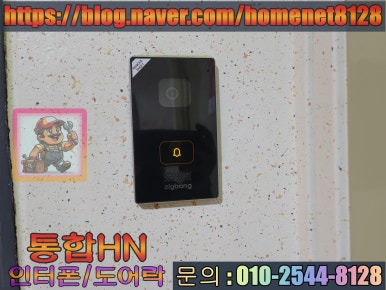

그래도 깔끔하게 현관도어카메라를 설치하였습니다.

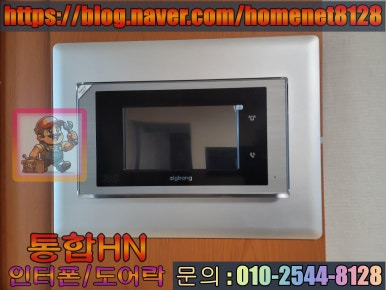

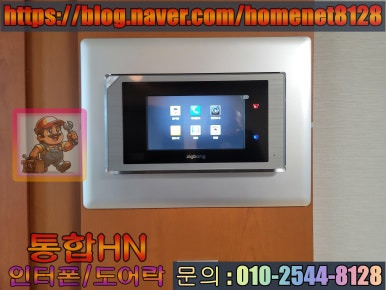

기존적인 설치가 완료되었네요
이제는 세대ID셋팅과 작동테스트를 진행해줍니다.
세대ID는 아파트마다 구성방법이 다르기에 정확히
계산해서 입력해줘야 세대호수 충돌도 없고
정상적으로 세대 호출이 됩니다.

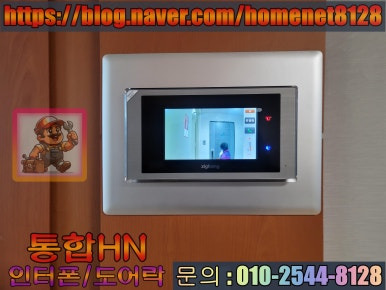

세대ID 입력이 끝나면 경비실로 호출하여 세대호수
확인과 통화음질 테스트 해주고 세대현관과

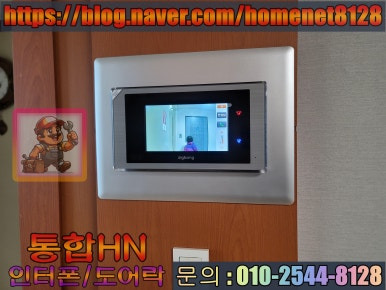

1층 로비 영상도 확인해줍니다.
모두 잘 작동하네요 고객님도 이제 벨소리와
사람 확인이 잘될것같다고 아주 만족해주시네요
저도 이럴때가 참 좋습니다.
이번에도 깔끔한 설치로 고객님께 만족을
드릴수 있어서 흡족한 시공이였습니다.
이상으로 화명동 화명대림타운 인터폰[비디오폰]
7인치 터치스크린 교체시공 포스팅이였습니다.

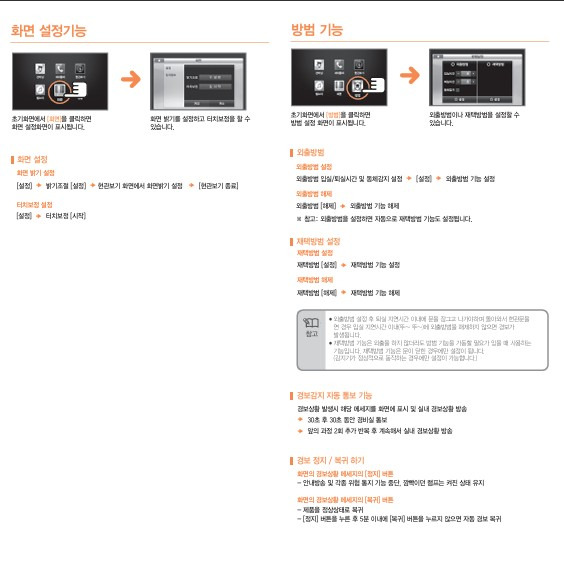

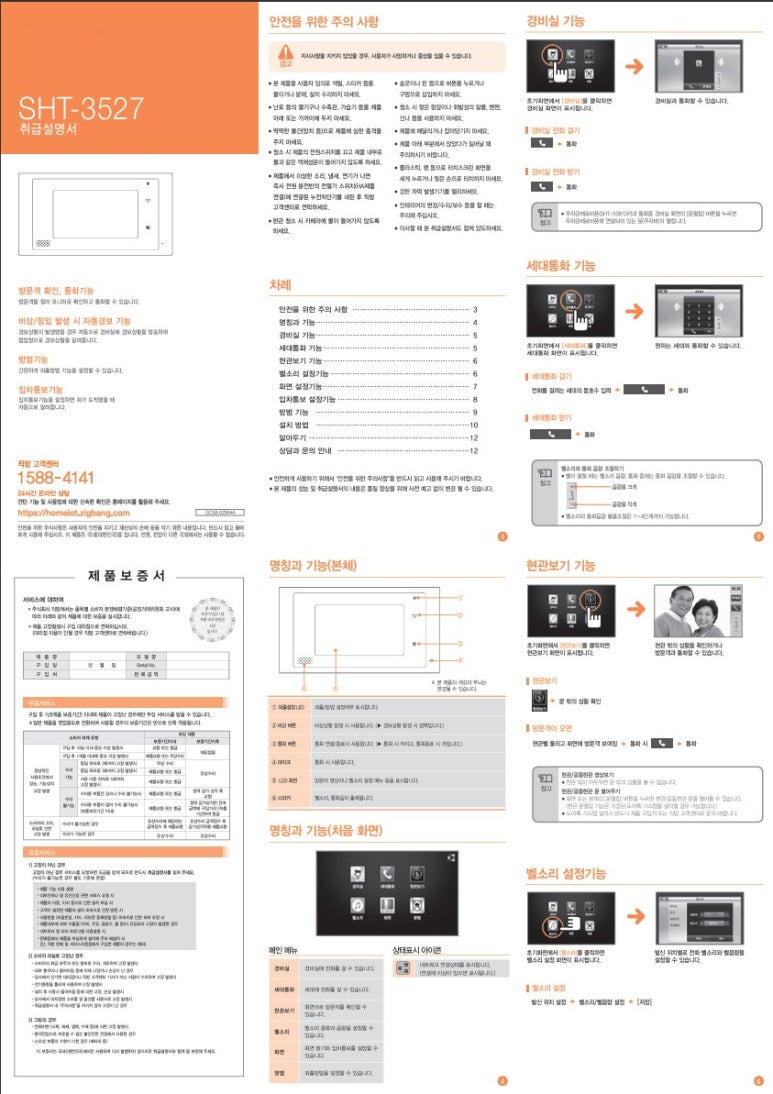

설명서가 없으신 분들을 위해서 첨부해봐요
참고하세요
