연제구 인터폰]거제동 거제동원타워아파트 인테리어 공사중 비디오폰/도어락 설치 시공(설명서)
연제구 거제동 거제동원아파트 인테리어 공사중 인터폰과 푸쉬풀도어락을 설치 시공 이야기-CAV-43Y / SHP-DP740 (메뉴얼 첨부)
아날로그 시스템 4.3인치 비디오폰 / 직방 미니 푸쉬풀 도어락
동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.
안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템의 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/빌라/빌딩 등의 전자무인경비시스템
(인터폰, 도어락, CCTV, 자동문, 로비폰)을 신설해드리고 시스템을
유지보수관리를 해드리는 인터폰통신전문업체 입니다.
이번 포스팅은 부산시 연제구 거제동에 위치한 거제동원타워아파트의
인테리어 공사중 인터폰과 미니푸쉬풀도어락을 교체 설치 해드린 포스팅입니다.
거제동아파트의 입주세대는 4개의 동에 414세대가 입주해 있는
아파트이며 1996년에 준공되었습니다.
시스템은 국선 방식(하이브리드 방식)으로 되어있어 호환되는 제품만
설치를 해야 경비실과 연결을 할수가 있습니다.
준공된지 20년이 넘어가다보니 기존 제품은 수리가 되지않고
시스템 역시 유지보수가 되고 있지않아 국선방식 뿐만아니라
경비실과 연결을 포기하고 아날로그 제품도 많이 상요하고 있는 상태입니다.
1층 로비에 자동문이 없기에 세대현관만 사용하시는분들도 많습니다.
아파트 배경이야기는 이쯤하고 바로 오늘의 설치 포스팅을 시작하도록 할까요!?
이번 고객님께는 인테리어업체분이셨고 비디오폰과 도어락을 같이 교체를 원하신다고
연락을 주셔서 상담을 진행하였습니다.
전화상으로는 설명이 다되지 못하여 현장으로 1차방문하여 설치방법과
마감방법에 대해서 자세히 설명드리고 고객님도 그렇게 하는걸 희망하시어
1차와 2차로 나누어 방문해서 작업을 진행하기로 하였습니다.
안내드린 인터폰 설치방법은 기존 비디오폰은 매립형이라 교체를 하게되면 매립함의
크기가 너무 커서 제품철거와 배선정리를 해드리고
이후 인테리어 마감후 2차 방문하여 나머지 작업을 진행하기로 하였습니다.
그렇게 현장에서 바로 철거와 배선정리를 진행하였습니다.
기존 SHT-102C
기존 비디오폰 SHT-102C 제품이며 단종되어 수리는 불가하며
거제도원타워의 인터폰시스템은 국선 방식이며
국선방식 제품을 사용해야만 경비실과 연결이 되지만 공용부에 유지관리가 되지않아
경비실과 연결이 안되는 세대가 많아서 대부분 세대는 세대현관만 연결되는
아날로그 제품을 많이 사용하고있습니다.
이런 내용을 고객님께 전달해드렸고 설치세대 역시 공용부 시스템이 죽어서
아날로그 제품으로 교체하실것은 권해드렸고 고객님도 수긍하시고
가성비좋은 코멕스 아날로그 4.3인치 비디오폰으로 설치하기로 하였습니다.

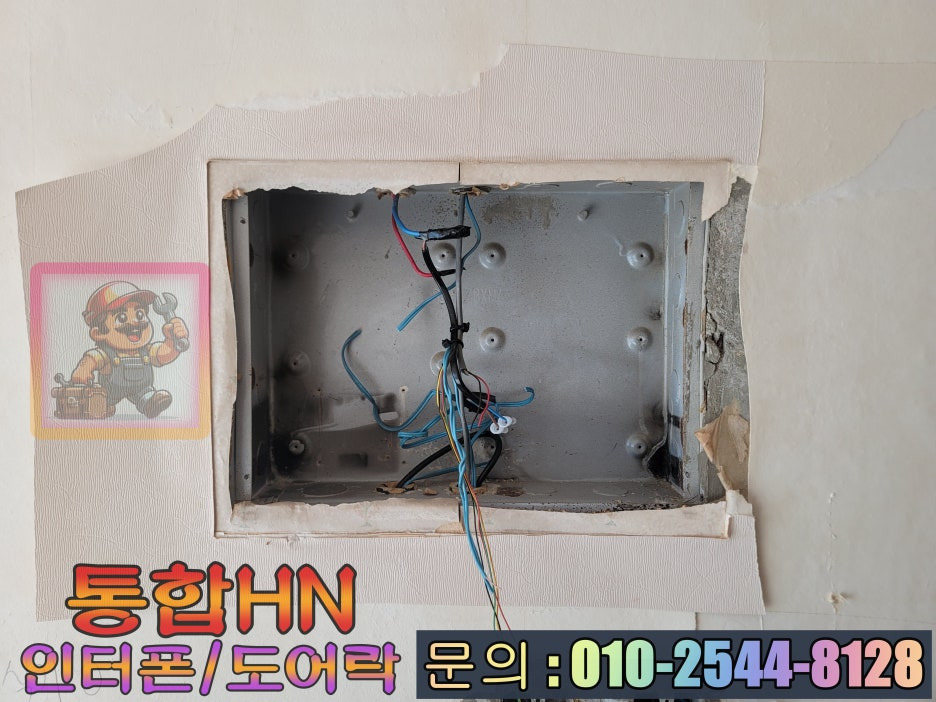

철거후 선로 정리
기존기기를 제거후 마감을 위해서 필요선들은 한곳으로 모아 둡니다.
마감을 위한 타공표시
모아둔 선들은 잘 모아두고 인테리어 마감을 위해서 필요한 타공사이즈를 표시해주고
1차 작업을 마무리 합니다.
아날로그 제품을 설치하기에 필요한 선들이 현관카메라선뿐이라
작업이 빠르게 마무리 되었습니다.
비디오폰 1차 작업후 현장의 시건을 해야해서 도어락을 바로 교체해줄것을
요청하셔서 이어서 도어락 교체 작업을 진행하였습니다.
기존 보조도어락
도어락 설치후 시트작업을 하신다고 하셔서 보조도어락과 손잡이에 안전고리까지
모두 철거해줍었습니다.
모두 철거후 설치를 위한 타공
모두 설치물을 철거후 푸쉬풀을 고정하기위한 타공홀을 방화문 안팎으로
위치를 맞추어서 타공해줍니다.
보강판을 사용후 아웃바디 설치
기존 보조도어락의 타공홀이 푸쉬풀도어락으로 가려지지않아 보강판을 사용한 후
아웃바디를 고정해줍니다.
보강판 사용후 인바디 설치
인바디 역시 보강판으로 타공홀을 커버해주고 인바디를 설치해줍니다.
스트라이크 교체
문틀의 스트라이크 역시 설치물들을 제거해주고 새로운 스트라이크를 설치해줍니다.

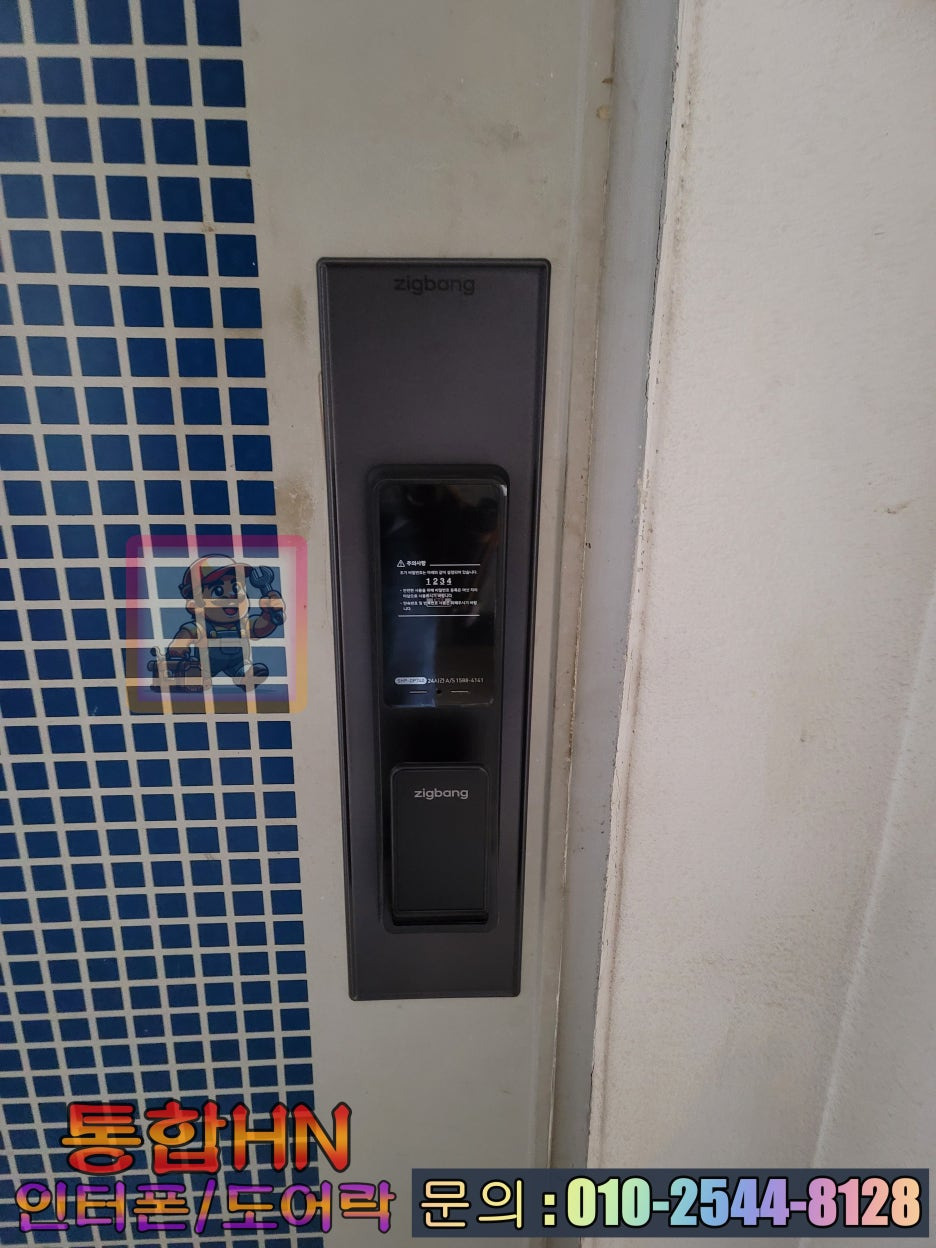

작동 테스트
도어락 교체 작업을 마무리후 작동 테스트를 해보니 아주 부드럽게 잘 작동합니다.

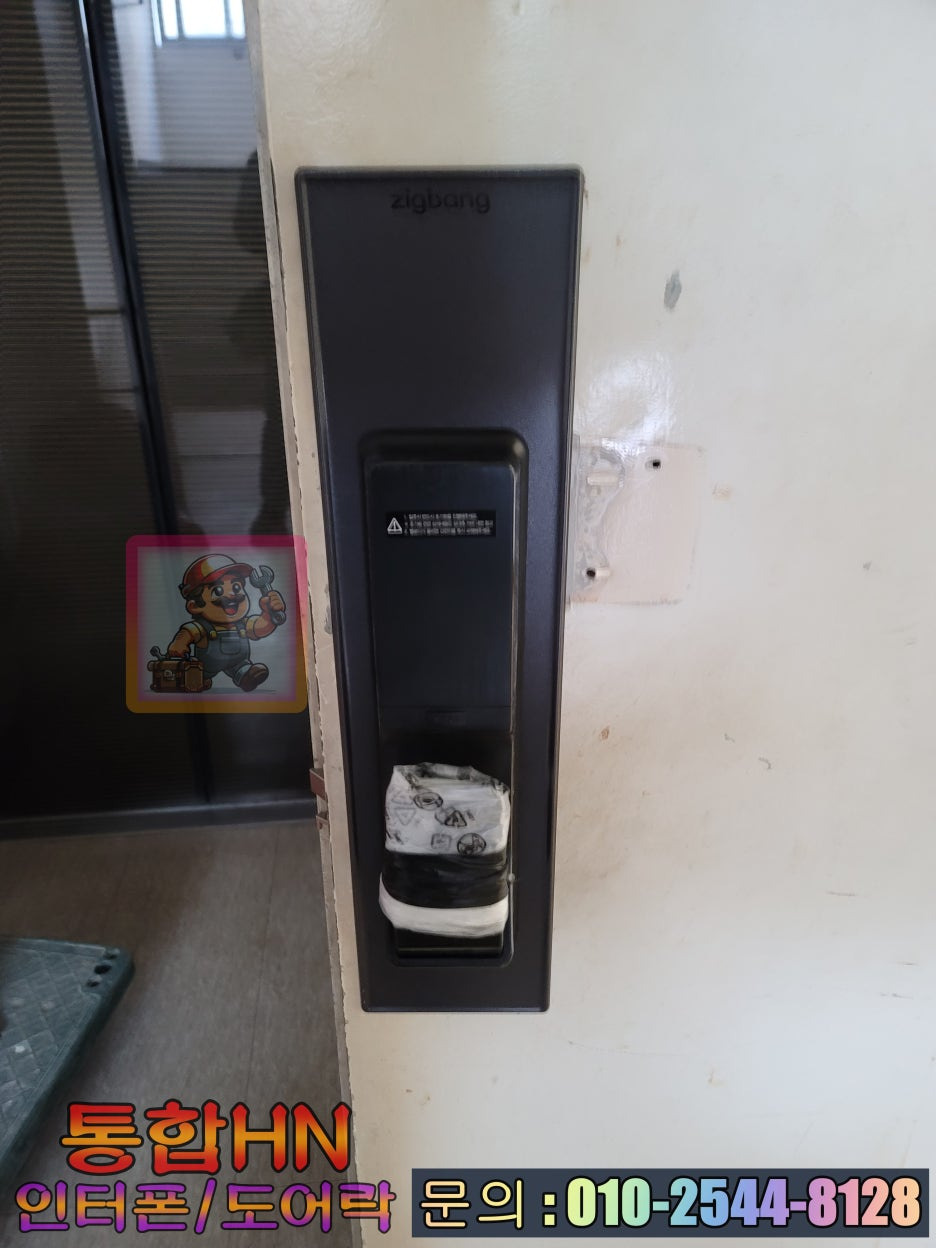

보양 작업
설치와 테스트까지 마치고 현장이 인테리어 공사가 아직 한창이라 손잡이 부분에 상처가
많이 생기기 때문에 비닐로 보양작업을 해드리고 모든 1차 방문작업을 마무리 하였습니다.
1차 작업후 몇일이 지나 마감작업을 요청해주셔서 바로 현장으로 출동하였습니다.
사진 설명을 입력하세요.
깔끔하게 마감처리되어있어 선로결선작업과 브라켓을 설치해주었습니다.
모든 작업이 거의 다되어있어서 선로 결선작업은 아주 간단하게 끝이 났습니다.
현관 카메라 교체
현관 도어카메라는 4가닥만으로 연결되기에 별다른 작업없이 교체해주었습니다.
세대현관 영상 확인
모든 작업이 끝이나고 세대현관영상이 아주 깨끗하게 잘나옵니다.
이렇게 인터폰과 푸쉬풀도어락을 1차와 2차에 걸쳐 방문하여 설치 진행해드린
작업을 모두 마치고 인테리어업체분께 확인시켜드리고 현장에서 철수하였습니다.
이상으로 거제동 거제동원타워아파트의 인테리어 공사중 비디오폰과 도어락을 교체 시공해드린 포스팅을 마치도록 하겠습니다.
설명서가 없으셔서 불편하신분들을 위해서
CAV-43Y 와 SHP-DP740 메뉴얼을 업로드해드립니다.
