남구 인터폰] 대연동 대연경동메르빌아파트 고장난 삼성비디오폰 교체 설치 시공(SHT-3527XA - 설명서)
남구 대연동 대연경동메르빌아파트 고장난 삼성인터폰 직방(구,삼성)7인치 비디오폰
SHT-3527XA로 교체 설치 시공 포스팅(메뉴얼 업로드)
삼성 SHT-740XM >>> 직방(구,삼성) SHT-3527XA
동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.
안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템의 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/빌라/빌딩 등의 전자무인경비시스템
(인터폰, 도어락, CCTV, 자동문, 로비폰)을 신설해드리고 시스템을
유지보수관리를 해드리는 인터폰통신전문업체 입니다.
이번 포스팅은 부산시 남구 대연동에 위치한 대연경동메르빌아파트의
고장난 인터폰을 블로그보시고 연락주셔서 교체 설치 해드린 포스팅입니다.
대연동 대연경동메르빌아파트의 입주세대는 4개의 동에 451세대가 입주해 있는
아파트이며 2005년에 준공되었습니다.
인터폰시스템은 직방(구,삼성)디지털 방식(BUS방식)으로 되어있어 호환되는 제품만
설치를 해야 경비실과 1층 로비폰과 연결을 할수가 있습니다.
준공된지 20년이 다되어가다보니 기존 제품은 수리가 되지않고 고장이 난 경우는
교체진행을 해야만 정상적으로 사용이 가능합니다.
기존 세대기기는 삼성 비디오폰 SHT-740XM 모델이 설치되어있습니다.
아파트 배경이야기는 이쯤하고 바로 오늘의 설치 포스팅을 시작하도록 할까요!?
이번 고객님께는 고장난 인터폰을 교체하기위해 블로그를 살펴보시다
저희 업체의 블로그를 보시고 연락을 주셔서 상담을 진행하였습니다.
먼저 교체가능한 제품에 대해서 사진과 설명을 드렸지만 실물이 아니라 느낌이
잘안오신다고 하셔서 현장에서 실물을 보시고 결정하기로하고
설치가능한 제품을 준비해서 방문드리기로하고 시간약속을 잡고 현장으로
방문드리게되었습니다.
대연경동메르빌 입구
입구에 아파트 평면도가 있어서 방문할 동은 쉽게 확인이 되었습니다.

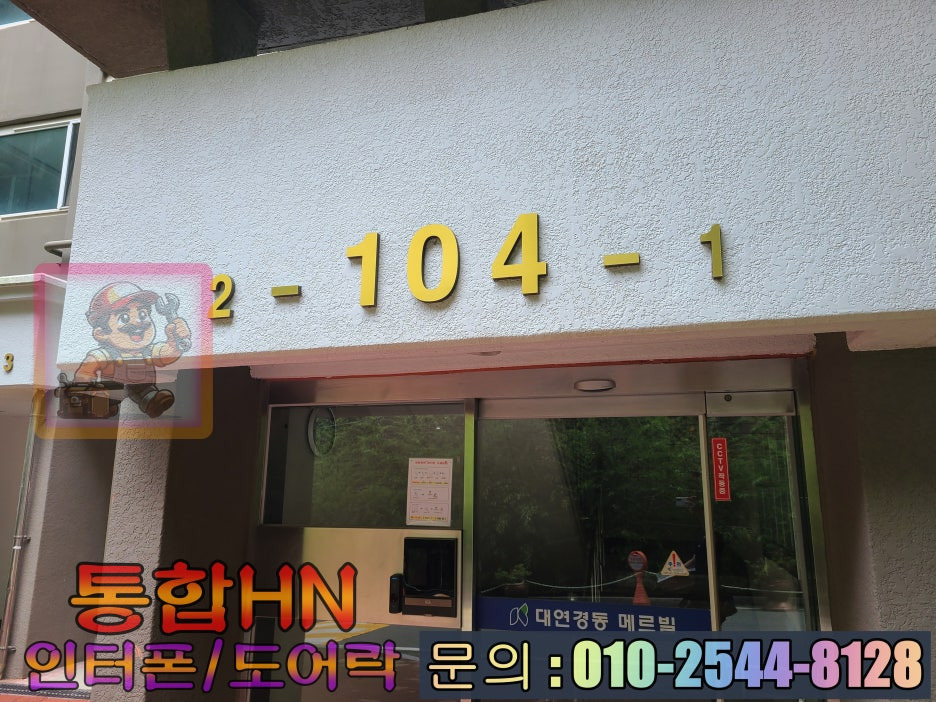

입구한 곳은 104동 1/2라인
1층 로비폰은 SHT-5380XL모델로 변경되어있네요.
로비폰 옆에 지문인식기가 있는것으로 보아 입주자분들은 거의 지문등록으로
출입하실듯하네요.

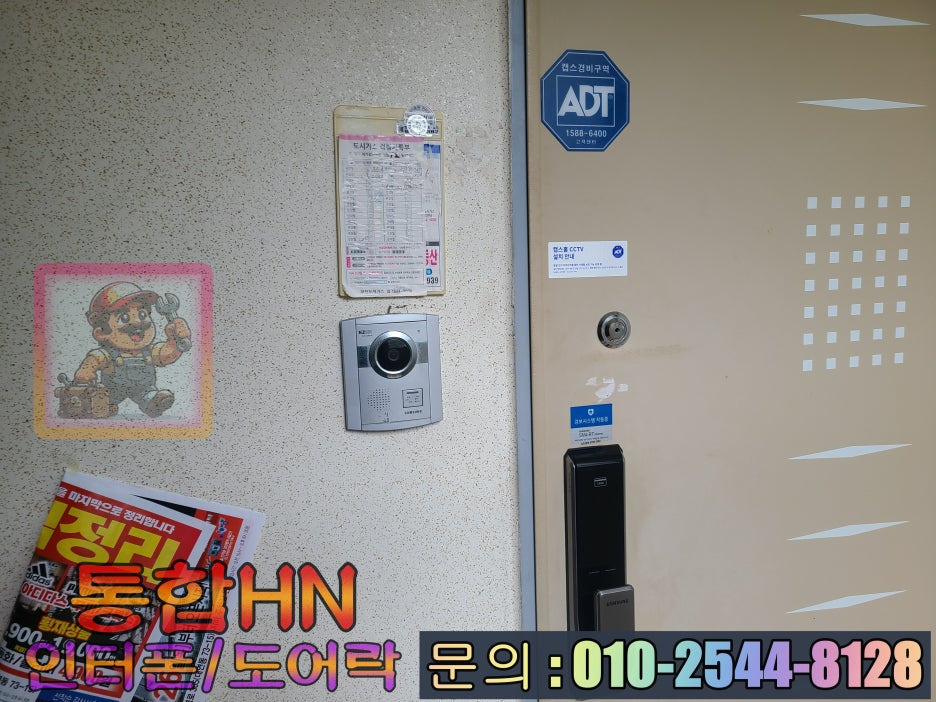

세대 입구에서 한컷
늘 입구앞에서 고객님을 확인하고 옷차림을 정리한후 한컷찍어두었습니다.
찍고보니 ADT캡스 카메라까지 연결되어 있으시네요
기존 제품 SHT-740XM 홈오토제품
설치되어있던 제품은 EZON 삼성 SHT-740XM 홈오토 제품입니다.
단종된지 오래된 제품이라 어떻게 수리해드릴수 있는 상황이 아니라 원래 신청하신대로
가지고온 제품을 보여드리고 결정하시길 기다려드렸습니다.
기기들을 둘러보시고 7인치 터치스크린 SHT-3527XA를 선택하셔서 빠르게 교체를 위해
철거를 시작하였습니다.

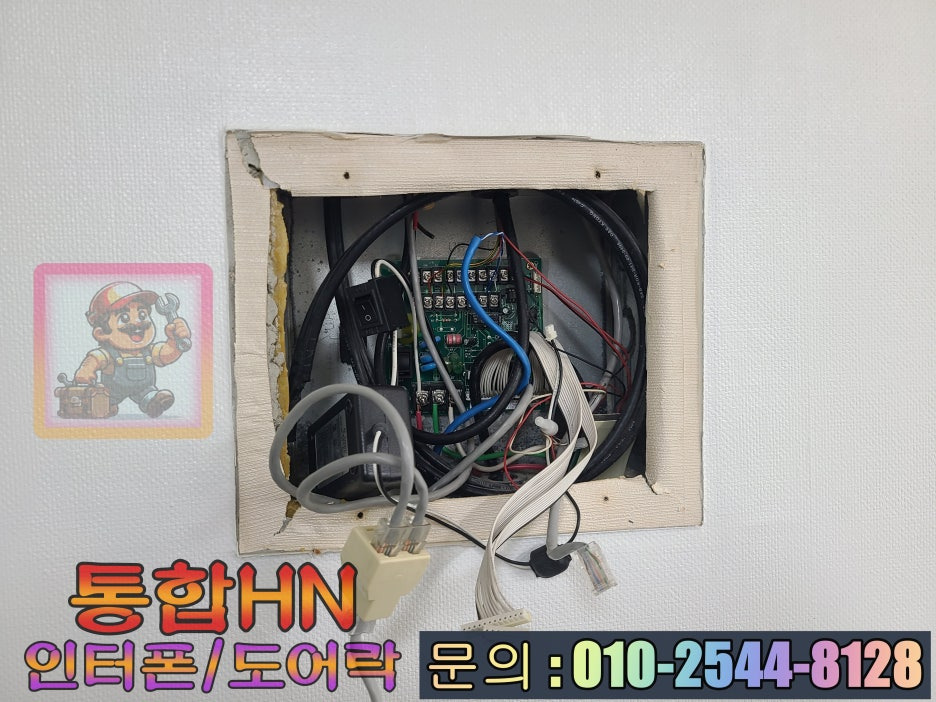

본체 철거후 내부 모습
아파트 건설 당시 설치된 제품인데 내부 선정리가 뒤죽박죽이네요.
이정도면 삼성본사 준공은 없고 아파트 준공만 받은듯하네요
내부 선들이 이렇게 정리되어있으면 삼성준공 안해주거든요 ^^;;;
머 지난일이고 저도 지저분한것이 싫어서 전부 끊어내고 다시 새커넥트잭과
재결선작업을 해준후 마감작업을 시작하였습니다.

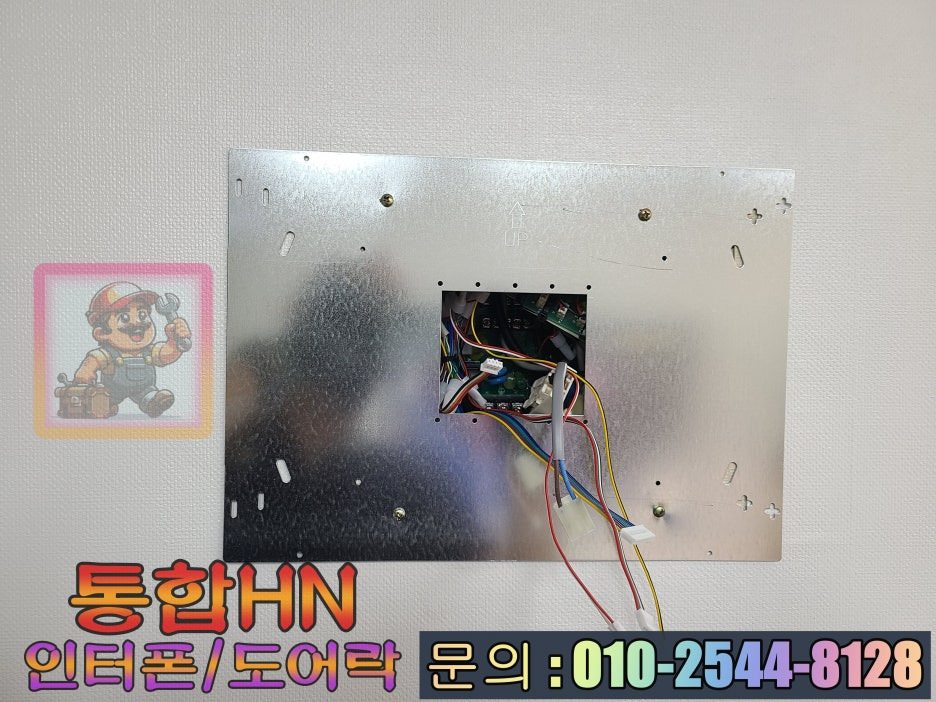

매립함을 덮기 위한 기초철판마감
배선정리후 기존매립함의 사이즈가 제품보다 커서 기초철판마감재를 이용하여 매립함을
덮어줍니다.
실질 마감판과 고정브라켓 설치
기초판을 설치한후에 그위에 실질마감판과 거치를 위한 브라켓을 설치해줍니다.
이때 수평도 잘 잡아주고 고객님께 한번 확인을 받아둡니다.
수평이라는게 주변환경과 보는사람마다 조금씩 다르게 인식을해서 사용하실
고객님 눈높이에 맞추어드리고 있습니다.

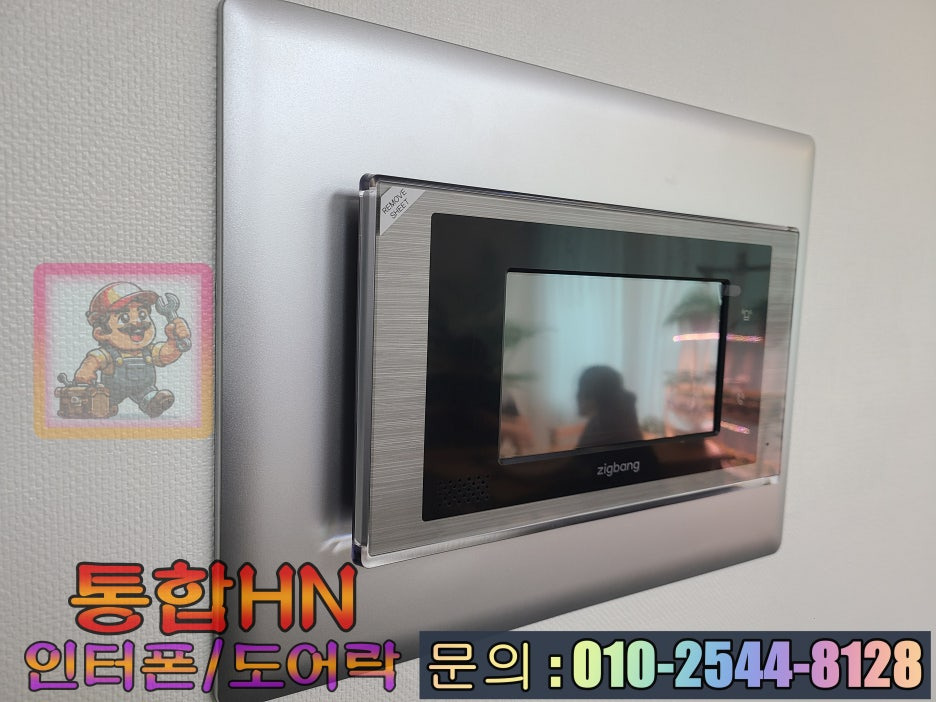

본품 거치 완료
마감판 작업이 완료되면 제품의 커넥트잭들을 안찍히게 잘 정리후 본체를 거치해줍니다.
아직 전원은 인가하지않고 현관도어카메라까지 교체한후에 전원을 넣어주어서
카메라 교체시 혹시나 발생할수 있는 쇼트현상을 사전에 예방해줍니다.
교체된 현관 카메라
현관도어카메라는 4선으로 되어있어서 쉽게 교체가 가능합니다.
4선의 종류는 +, - , 영상, 음성 입니다.

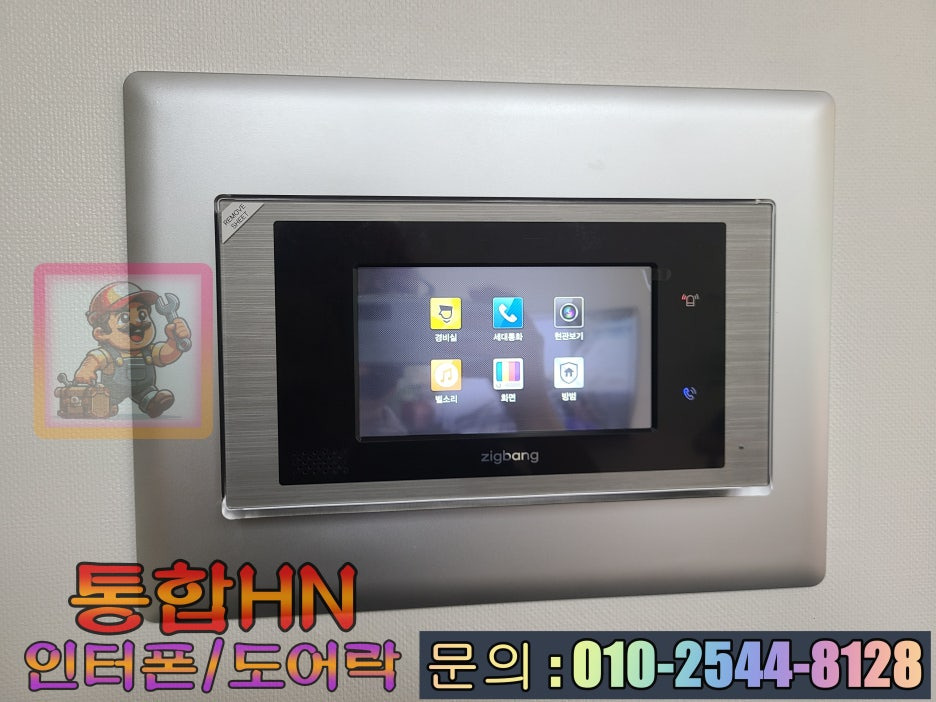

전원 인가후 메인 화면

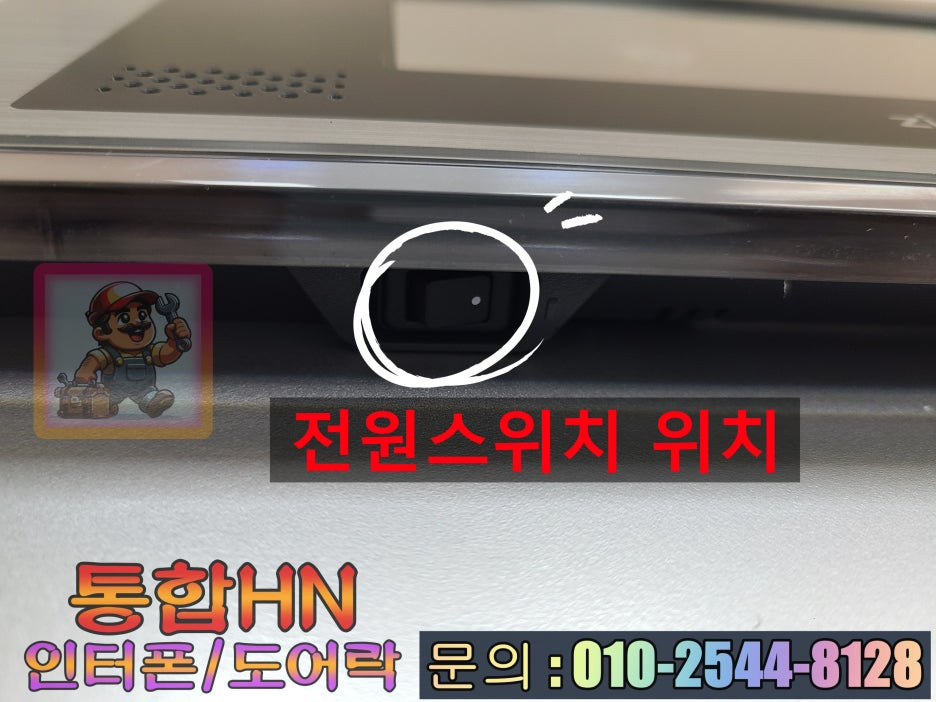

전원은 아랫면의 왼쪽에 위치하고 있습니다.
실수로 많이들 끄시고 고장나신줄알고 고장접수를 많이들 하십니깐 주의~~!!!
이제 가장 중요한 세대 ID를 정확히 계산해서 입력을 해주어야합니다.

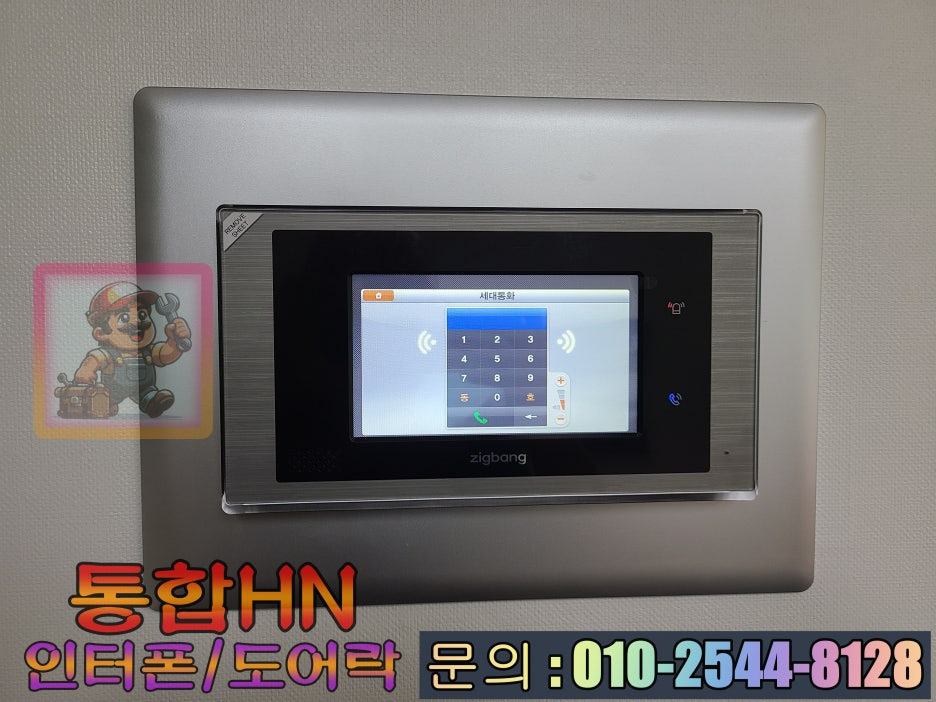

세대 ID입력 화면
세대ID가 틀리면 호출이 다른집으로가고 다른집호출이 우리집으로 오거나
두 집다 호출이 안되거나 하니깐 정확히 입력후 경비실로 호출하여 확인을 받습니다.
경비실 통화테스트
경비실로 연결하여 동호수를 확인받으면서 통화음질테스트도 같이 진행합니다.
아주 통화소리도 깨끗하고 세대호수도 정확한에요

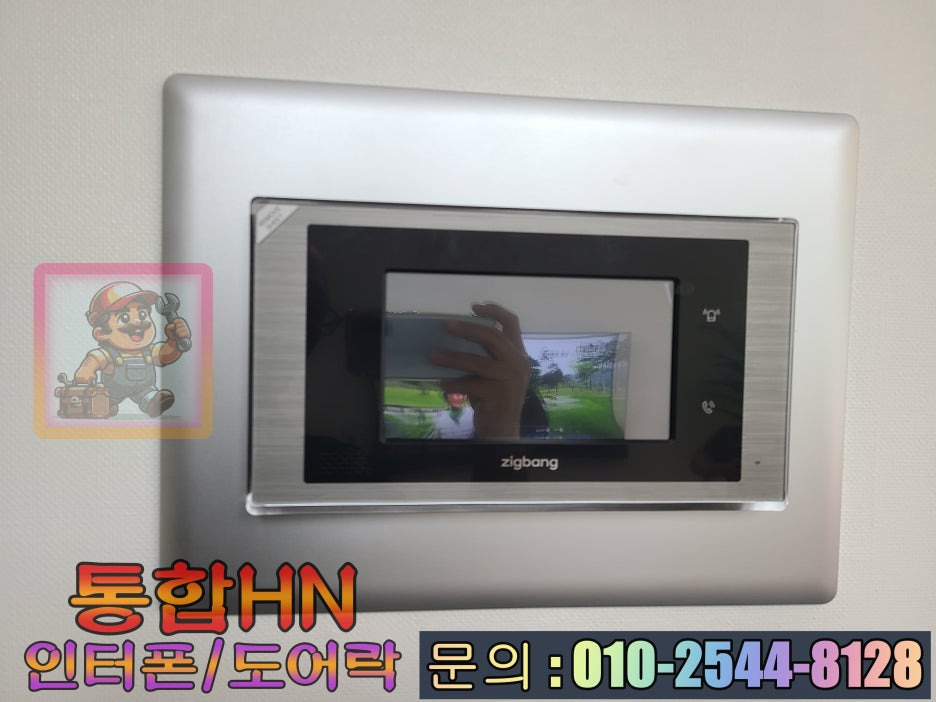

영상확인
ID가 정확하게 입력되었으면 현관영상과 1층로비폰에서의 영상을 확인해줍니다.
디지털시스템의 영상은 세대현관영상과 로비폰영상의 화질이 차이가 나는데
이것은 정상적인 현상입니다.
세대현관도 잘 나오고 로비영상도 큰 문제없이 잘보이네요

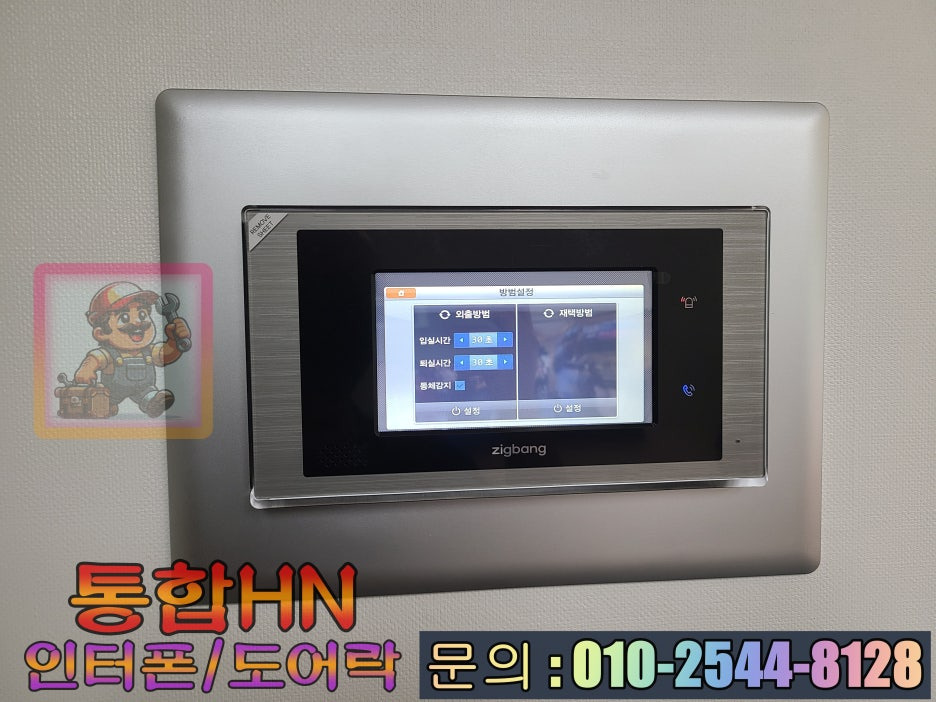

기타메뉴
기본적인 동작 테스트를 마치고 기타메뉴들의 설정방법과 사용가능유무등 대해서도
알려드리고 가스누출경보기작동과 방범센서 작동도 안내해드렸습니다.

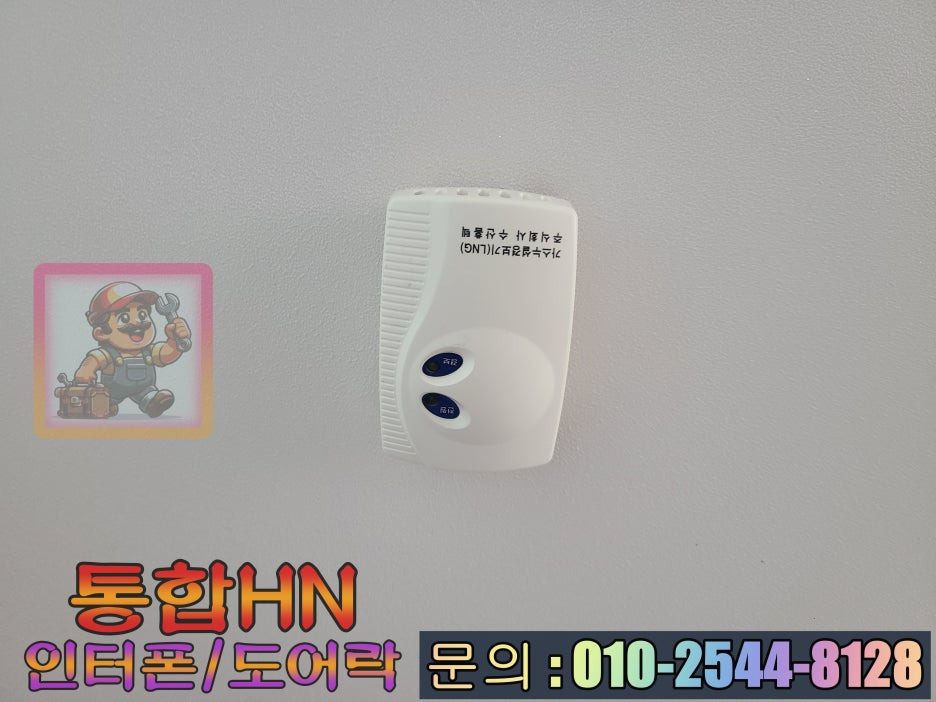

가스누출경보기
이렇게 하나하나 확인시켜드리며 설명드리니 고객님도 꼼꼼하게 잘 확인시켜주어서
고맙다고 해주셔서 아주 뿌듯했습니다.
그렇게 고객님께 한번 더 기능을 알려드리고 현장에서 철수하였습니다.
이상으로 대연동 대연경동메르빌아파트의 고장난 인터폰 교체 설치 시공
포스팅을 마치도록 하겠습니다.
설명서가 없으셔서 불편하신분들을 위해서
SHT-3527XA 메뉴얼을 업로드해드립니다.
