안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/상가/빌라 등의 전자무인경비 시스템
(인터폰,도어락,CCTV,자동문,로비폰)을 신설해드리고 유지보수관리를
해드리는 인터폰통신전문업체 입니다.
배경이야기
부산진구 부암동 서면쌍용스윗닷홈스카이
이번 포스팅은 부산진구 부암동에 위치하고 있는 서면쌍용스카이
아파트의 EZON 세콤인터폰의 고장으로 인터폰 교체 설치건에 대한 포스팅입니다.
이곳 또한 저희 업체에서 세대기기 A/S와 공용부시스템의 고장부분을
정비/유지관리 해드리고 있는 아파트입니다.
현재 아파트 시스템은 직방(구,삼성) 주장치5800 디지털시스템(BUS방식)이며
2024년 주장치 5500에서 주장치 5800 시스템을
업그레이드를 진행해드렸고 그 공사 역시 저희가 진행하였습니다.
이후 계속해서 유지관리를 진행해 드리고 있습니다.
또한 지상/지하의 로비폰 역시 구형 SHT-550NL에서 SHT-5380XL로
교체해렸습니다.
SHT-5380XL은 기존 로비폰에서 없던 개별세대 비밀번호 사용과
휴대폰APP을 이용한 원패스 출입기능이 지원하고 있습니다.
그리고 세대인터폰은 SHT-704S 세콤연동 제품이며 현재는 단종된 제품이라
기기자체수리는 불가능하고 기기 전원 불량과 호출오작동만이 수리가
가능하기에 종종 관리실을 통해서 A/S접수를 해주셔서 수리진행을
해드리고 있기에 인터폰이 고장이라 판단되시면 일단 관리실을 통해서
문의주시거나 바로 연락주셔서 상담부터 받으시고 진행하시면 됩니다.
수리할수 있는 부분은 꼭 수리해드리고 있으니 참고하시기 바랍니다.
오늘의 이야기
직방(구.삼성)SHT-3625AMK 4.3인치 비디오폰
이번 현장은 고객님께서 관리실을 통해 저희 연락처를 받으시고
노후된 세콤인터폰이 센서 이상이라고 계속 표시가 되고 있어서 수리를 문의하셨지만
안타깝게도 센서이상은 수리가 불가능하여 제품 교체를 안내드렸고
설치가능한 제품중 가성비가 좋은 4.3인치 제품을 희망하셔서 제품을 준비하여
방문을 위해 고객님 일정과 맞추어 조정해드리고
약속한 날에 현장으로 방문하였습니다.
서면쌍용스윗닷홈스카이 방문드린 102동
방문드린 현장인 서면쌍용스윗닷홈스카이 아파트 102동 입니다.
로비폰 SHT-5380XL
위에서 말씀드렸던 교체된 로비폰 SHT-5380XL 제품입니다.
SHT-5380은 기존의 SHT-550NL과 다르게 세대만의 개별 출입비밀번호를 지정해서
사용이 가능하고 휴대폰 APP을 이용한 원격자동문열림 원패스기능을 지원하고 있습니다
또한 RFID카드를 사용할수 있는건 기본이죠^^
세대확인차 입구에서 한컷
세대입구에서 옷차림을 정리와 세대 확인을 위한 한컷
기존 삼성 EZON 세콤 SHT-704S 모델
안으로 들어가보니 기존 SHT-704S는 전원은 꺼놓은 상태이네요
수리가 되지않는 고장이라 교체를 진행해야했습니다.
본체를 바로 철거해주었습니다.

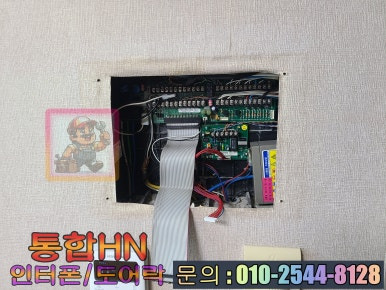

본체 철거후 내부 터미널보드/시스템 선로
매립함 내부의 터미널보드에 연결된 시스템선들은 전부 끊어내고 새제품의
하네스잭들과 다시 재결선작업을 해줍니다.

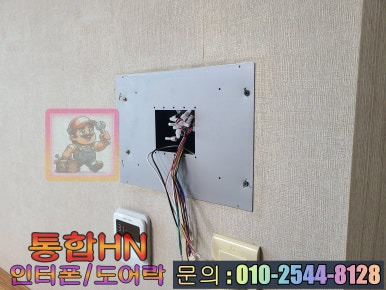

기초마감판 설치
배선정리를 마무리하고 매립함을 덮기위해 기초마감판을 이용하여 1차 마감을 해줍니다.

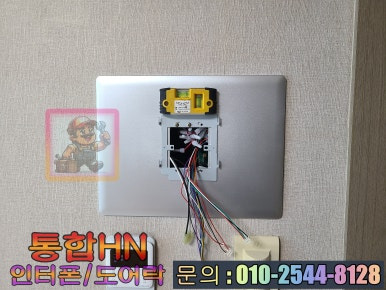

실마감판과 거치형브라켓 설치
1차 기초마감작업후 실마감판과 거치형브라켓을 고정해주며 수평도 조정해줍니다.

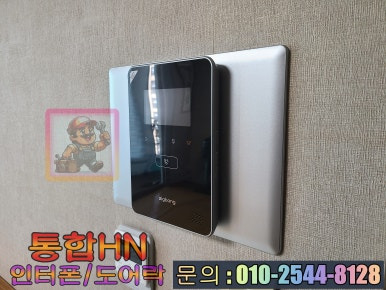

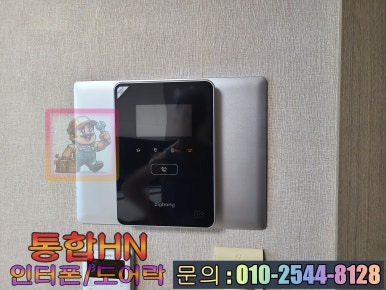

본체 설치 완료
본품 거치후 전원 인가는 잠시 미루고 현관 도어카메라를 먼저 교체해줍니다.
늘 말씀드리지만 현관카메라 전원역시 본체에서 보내기에 전원을 켜놓고 작업하다가는
혹여나 쇼트가 날수 있어서 전원없이 작업을 해줍니다.
어떤분들은 약전이라 쇼트 별거 없다고 하시지만 쇼트가 나서 좋을것이 없기에
항상 교체후 전원을 인가해줍니다.
센서 이상
현관 카메라를 제거하고나면 카메라 배관속에 시스템선로가 있습니다.
시스템선로 Y커플러 교체 및 매립함 마감처리
오래된 시스템선로 연결 Y커플러는 미리 교체를 해주어서 통화품질을 관리해줍니다.
DATA선로 연결을 위한 Y커플러의 핀이 찌그러지는 경우가 많아서
통신이 원활이 안되는 경우가 있기에 미연에 방지하고자 교체를 해드리고
오른쪽에 조그마한 보드는 로비영상을 전송제어해주는 보드입니다.
이녀석을 그냥 짤라버리는 경우가 있는데 로비영상의 화질이 떨어지니
절때 자르면 안됩니다.

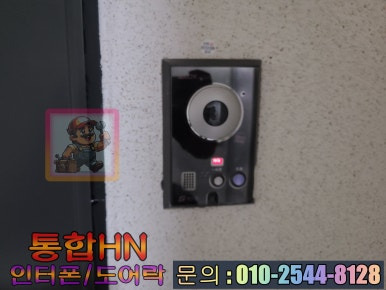

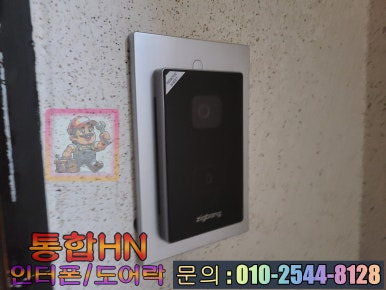

현관 도어카메라 설치
기존 카메라 역시 매립타입이라 마감판으로 마감처리후 카메라를 설치해줍니다.
이렇게 설치가 마무리 되었고 이제 전원을 넣어주고 셋팅과 테스트 및 사용법
안내를 해드리면 오늘의 작업은 끝이 납니다.
전원스위치 위치 및 전원인가후 대기모드
전원스위치는 아랫면에 있고 실수로 많이들 끄시고 스위치를 못찾는 경우가 많아서
위치를 꼭 안내드리고 있습니다.
설치 작업을 완료하고 전원을 인가하니 정상적으로 전원이 잘 작동하고 있습니다.
메인시스템이 5800으로 업그레이드 되어서 101동과 102동사이에
세대간 통화가 가능해졌습니다.
단, 구형이나 4.3인치 제품 사용중이신분은 경비실을 통한 교환 요청
세대 ID 지정 화면
제일 중요한 세대 ID를 정확히 계산해서 입력을 해줍니다.
이게 틀리면 우리집으로 호출이 안오고 다른집으로 호출이 걸립니다.
세대ID를 입력했다면 경비실로 호출해서 우리집 호수를 확인받으시며
동시에 통화 음질 상태도 체크해드렸습니다.
역시 정확한 입력 ^^
벨소리 및 기타 설정
다음으로 벨소리 조정법을 알려드리고 원하시는 볼륨으로 조정~

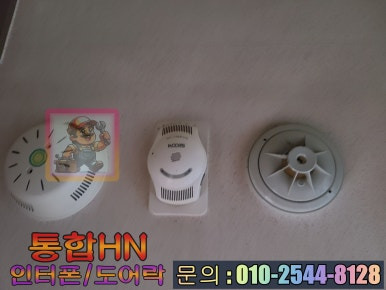

가스누출경보기 전원 복원
기존 제품처럼 가스누출경보기가 연동되지는 않지만 주방에서만이라도 누출감지를
할수 있도록 가스누출경보기의 전원은 복원해드렸습니다.
한편 외출방범기능은 세콤으로 작동을 하였지만 직방인터폰으로 교체후
기존 센서(거실동체감지기, 현관자석센서)는 호환이 되지않아 사용이 불가능하나
센서들을 교체하고 배선작업을 다시해주면 외출방범기능와 재택방범기능을
살려서 사용할수 있습니다.
영상 확인
세대 현관 영상과 공용로비이 영상이 잘나오는것을 확인시켜드리니
고객님도 화면이 잘나온다고 좋다고 하시네요 ^^
이렇게 직방 4.3인치 인터폰(비디오폰)을 설치마무리하고
기능들도에 설명도 상세하게 해드린후 작동테스트까지 마무리하고
현장에서 철수하였습니다.
이상으로 서면쌍용스윗닷홈스카이 고장난 세콤인터폰 철거후
직방 4.3인치 SHT-3625AMK 비디오폰으로 교체한 포스팅을 마치도록 하겠습니다.
직방(구,삼성)4.3인치 비디오폰 설명서 다운로드
SHT-3625AMK 제품 사용법(설명서)가 없으셔서 고민이신분들을 위해서
사용 메뉴얼을 업로드 해드리고 있습니다
다운받으셔서 참고 하세요
