기존 삼성 SHT-102C -->> 신규 직방(구.삼성) SHT-3527XA
동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.
안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템의 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/빌라/빌딩 등의 전자무인경비시스템
(인터폰, 도어락, CCTV, 자동문, 로비폰)을 신설해드리고 시스템을
유지보수관리를 해드리는 인터폰통신전문업체 입니다.
배경이야기
사상구 학장동 학장삼성2차 아파트
이번 포스팅은 부산시 사상구 학장동에 위치한 학장삼성2차아파트의 인테리어
공사중 1차와 2차에 걸쳐 방문하여 교체 설치 해드린 포스팅입니다.
입주세대는 6개의 동에 549세대가 입주해 있는 아파트이며 1999년에 준공되었습니다.
인터폰시스템은 삼성디지털 방식(BUS방식)으로 되어있어 호환되는 제품만
설치를 해야 경비실과 1층 로비폰과 연결을 할수가 있습니다.
준공된지 20년이 넘어가다보니 기존 제품은 수리가 되지않고 고장이 난 경우는
교체진행을 해야만 정상적으로 사용이 가능합니다.
통상적으로 사용되는 모델은
직방(구,삼성) SHT- 3625AMK / 3527XA / 8820LM(월패드) 등의 제품이 있습니다.
기존 세대기기는 삼성디지털 비디오폰 SHT-102C 모델이 설치되어있습니다.
아파트 배경이야기는 이쯤하고 바로 오늘의 설치 포스팅을 시작하도록 할까요!?
오늘의 시공 포스팅
직방(구,삼성)SHT-3527XA
이번 고객님께서 아침 일찍 전화가 오셔서 블로그 작업 포스팅을 보셨다면서
인테리어 공사를 진행하면서 제품 교체를 희망하신다고 하셔서
1차 배선작업과 마감후 2차 본품설치에 대해 설명드렸고 사용가능하신
제품에 대해서도 안내드린결과 SHT-3527XA 제품으로 선택하셨고
공사 일정이 급하다고 하셔서 바로 일정을 조절하여 현장으로 방문드리게 되었습니다.
사상구 학장동2차 삼성아파트

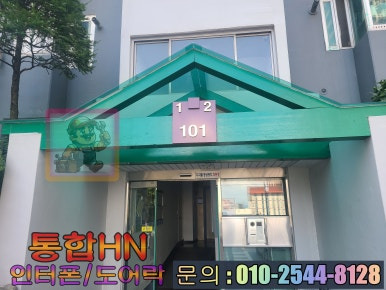

방문드린 사상구 학장동 학장삼성2차 아파트 입구입니다.
방문드린 101동 / 설치된 로비폰 SHT-5181XL
오늘 방문드리는 세대는 101동에 입주하신 고객님이십니다.
1층 로비폰은 단종된 모델인 SHT-5181XL 삼성디지털방식 로비폰입니다.

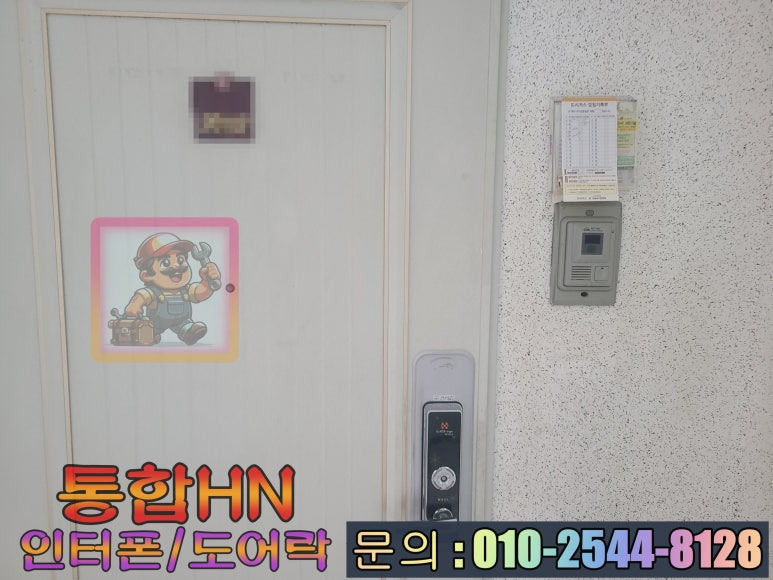

세대 입구에서 한컷
늘 세대앞에서 옷차림을 다듬고 세대확인을 위해 한컷 남겨둡니다.
점심시간이라 그런지 현장에는 아무도 안계시셨네요 ^^;;

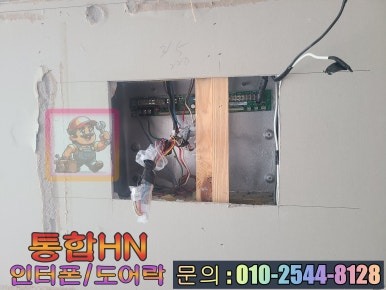

철거된 기존 제품 SHT-101C
현장에 방문하니 사진에서 처럼 이미 기기는 철거되고 목공작업이 진행중이셨네요
사전에 상담하신대로 인테리어 공사에 맞게 1차 배선정리를 진행하였습니다.
배선정리후 비닐보양 및 타공사이즈 기록
철거후 내부 터미널보드에 연결된 기존 시스템선들은 끊어내고 새로운
하네스잭과 재결선후 오염을 방지하기위해 비닐로 보양해두고 벽면마감을 위한
타공사이즈를 기록해주고 1차 작업을 마무리하고 철수하였습니다.
이제 인테리어 업체측에서 마감작업이 될때까지 기다렸다가 2차 방문을 드리면 됩니다.
마감작업이 다되었다고 본품 설치를 요청하셔서 현장으로 2차 방문을 하였습니다.
깔끔하게 마감된 설치벽면
현장에 도착하니 깔끔하게 마감처리하신후 도배까지 마무리 해놓으셨네요

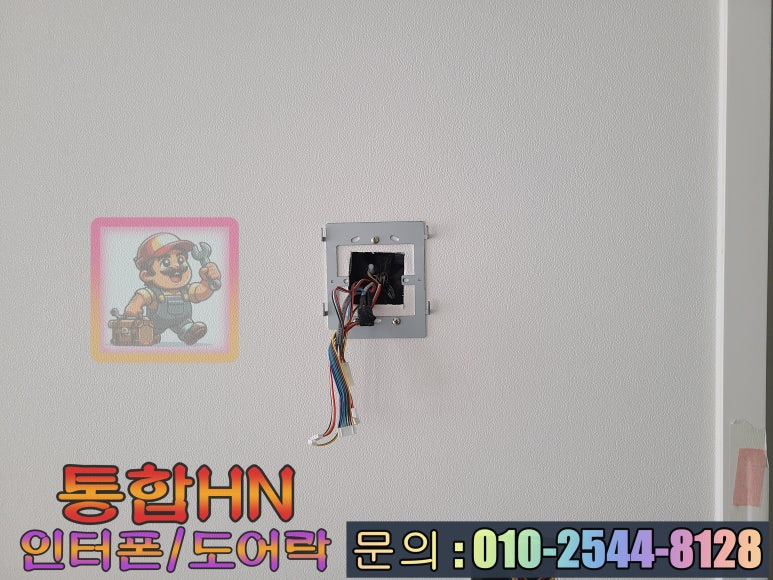

거치형 브라켓 설치
보양해두었던 비닐을 제거하고 거치형 브라켓을 수평을 잘잡아서 고정해줍니다.
본체 거치 완료
본체와 하네스잭을 잘 연결해준후 브라켓에 거치해줍니다.
이때 본체 전원 인가는 잠시 미루어 둡니다.
간혹 카메라 작업중 쇼트가 나면 DC12V라고해도 고장이나거요.

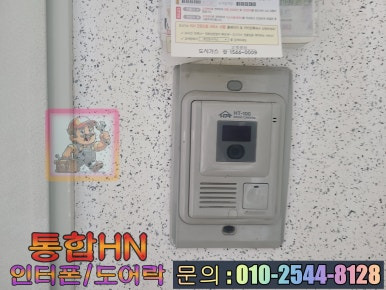

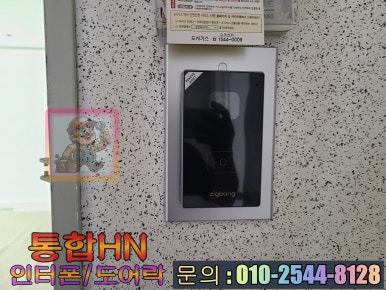

기존 흑백 HT-100 카메라는 철거하고 카메라매립함에 위아래집과 연결된 통신선들의
결선상태를 한번 체크해준후 카메라를 교체해줍니다.
카메라는 4가닥 선으로 연결되어있기에 결선자리만 잘 확인하면 별로 어렵지 않습니다.
전원스위치 위치 / 메인 메뉴화면
모든 설치 작업이 끝이 났으니 이제 전원을 넣어주니 메인화면이 잘나오네요
정상적으로 전원이 인가되었고 이제는 제일 중요한 세대 ID 설정을 해야합니다.

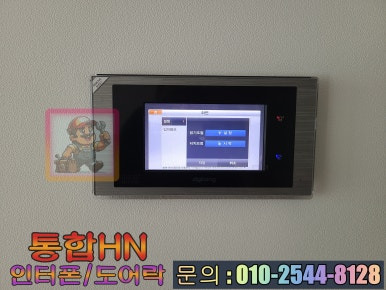

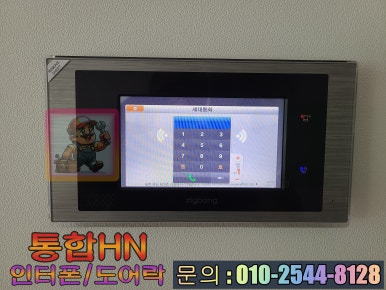

세대 ID 지정 화면
전원을 넣어주고 세대 ID를 계산해서 입력을 해주어야하는데 아파트 마다
규칙적인 배열을 사용을하는 경우와 임의 배열을 사용하는 경우가 공존하기에
규칙배열값을 계산해서 입력해보고 경비실에 세대 확인을 받아보거나 로비에서 세대로 호출이 정상적으로 되는지 확인해야 합니다.

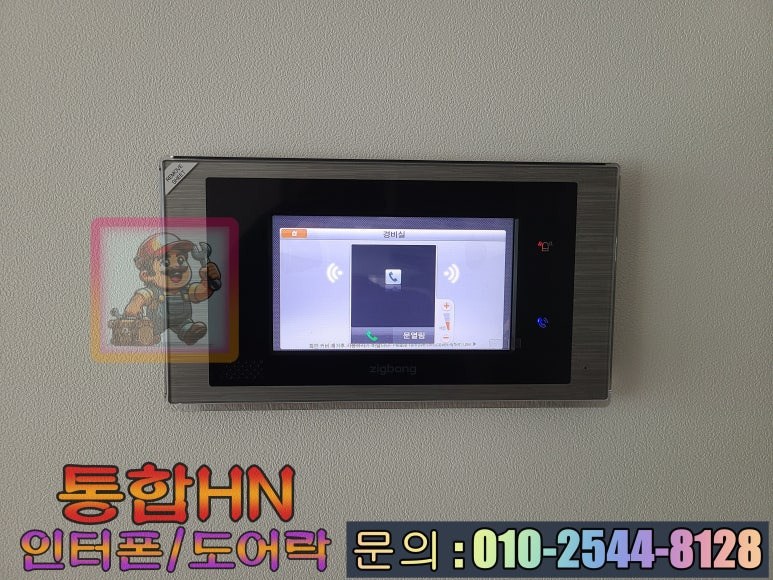

경비실 통화테스트
세대 지정후 경비실에 확인하니 정확하게 입력되었고 경비실과 통화도 잘되네요
영상 체크
세대현관 영상 확인과 1층 로비 영상확인을 해보니 모두 잘나오네요
세부 기능 조정
기타 기능도 확인해주고 벨소리는 약간 높여주고 화면밝기는 그대로 두는게 좋습니다.

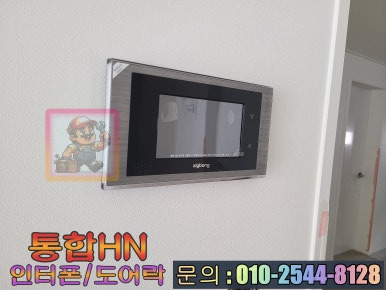

최종 완료후 한컷
모든 기능이 정상적으로 잘 작동하는것을 확인하였습니다.
작동 테스트 영상입니다.
모든 테스트를 완료하고 인테리어 점검차 와계시던
고객님과 같이 테스트하며 사용법을 알려드렸습니다.
끝으로 많이들 실수하시는 청소도중 전원을 꺼버리는것에 대해 한번 안내드리고
전원스위치 위치와 기기 전원ON 상태를 설명드리고 작업을 끝을내었습니다.
고객님께 다시한번 작동테스트를 해드리고 만족해주시는 고객님을 뒤로하고
현장에서 철수하였습니다.
이상으로 학장동 학장삼성2차 아파트의 리모델링 공사중 인터폰(비디오폰)교체 시공
포스팅을 마치도록 하겠습니다.
설명서가 없으셔서 불편하신분들을 위해서
직방 SHT-3527XA 메뉴얼을 업로드해드립니다.
