북구 만덕동 만덕대성타워아파트 고장난 삼성인터폰 교체 설치 - 경동 7인치 터치스크린 비디오폰 NHA-0796(메뉴얼)
경동 UAH-724HK --->>> 경동 NHA-0796
동영상은 제품 시공과정에 대한 간략한 영상이 담겨있습니다.
안녕하세요!! "통합 HN" 입니다.
저희는 인터폰/도어락 시공컨설팅과 시스템 유지/관리를 전무능로 하는 업체로서
아파트/오피스텔/주상복합/다세대 주택/빌라/빌딩/상가 등의
무인경비시스템(인터폰.도어락.CCTV.로비폰.자동문)을 구축 및 유지관리를
해드리는 정보통신전문업체입니다.
아파트 배경이야기
북구 만덕동 만덕대성타워맨션 아파트
이번에 방문한 북구 만덕동 만덕대성타워맨션은 전체 816세대이며 5개 동으로 구성되어있고 전공은 1991년에 되었습니다.
입주 초기에는 인터폰시스템은 아날로그 시스템이였지만 2000년대 초반에 1차
시스템 업그레이드를 진행하였습니다.
현재는 저희 업체에서 인터폰시스템을 유지보수 해드리고 있으며
1차 업그레이드 당시의 인터폰시스템은 삼성디지털(BUS방식)
중계기 방식(일명. 국선방식)입니다.
삼성디지털 중계기 방식은 공용시스템은 삼성디지털(BUS방식)이지만 세대기는
전화선을 이용한 아날로그 방식이라 세대기 인터폰에 국선전화기능이 있는
제품을 설치해야 합니다.
배경이야기가 계속 길어지는것 같아서 아파트 배경이야기는 이만하고
교체 설치 포스팅을 시작해 보겠습니다.
오늘의 이야기
경동 터치스크린 7인치 비디오폰 NHA-0796
이번 고객님은 기존 인터폰으로 1층 로비의 자동문이 열리지 않아 관리실에 문의하신후
저희 업체로 상담연락을 주셨습니다.
세대로 호출은 들어오지만 1층 문열림이 어느순간부터 안된다고 하시며 수리가
가능하신지 문의하시기에 로비폰 문열림 방법을 알려드린후 테스트해보신결과
여전히 열리지 않으신다고 하셔서 기기 고장으로 판단하고 기존세대 모델을 확인하니
단종되어 수리가 되지않는 제품이라 교체를 안내드렸고 만덕대성에 설치할수있는
국선방식인터폰을 몇가지 안내드린결과 기존에 7인치 제품이라 동일한 7인치로
교체를 희망하셔서 제품을 준비한후 고객님 일정에 맞추어 현장으로 방문하였습니다.

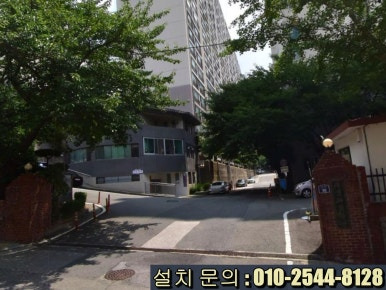

북구 만덕동 만덕대성타워맨션
방문드린 만덕동 대성타워맨션 104동 입니다.
기존 경동 UHA-724HK
세대기기는 경동나비엔 UHA-724HK 모델이며 고객님 말씀처럼 1층에서 호출은
들어오지만 문열림이 되지않아 기기 고장을 확인하고 교체 작업을 진행하였습니다.
배선재결선 및 브라켓 고정
기존 제품을 철거하고 하네스잭을 제품에 맞는 것으로 교체를 해주었고
이전설치시 타공을 크게해두어서 브라켓고정을 위해 고정목을 사용해서
고정해준후 거치형브라켓을 설치해주었습니다.

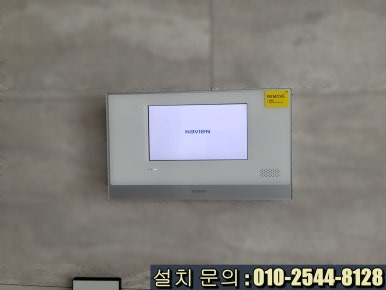

본체 거치 완료
하네스잭 선로 정비와 브라켓 설치후 본품을 거치해주고 고정해줍니다.
전원은 현관카메라 교체후 인가해주는게 좋은데 미리 전원을 넣어놓고
카메라 교체를 진행하다 쇼트가 나면 기기에 무리가 가기에 작업완료후 전원인가.!!

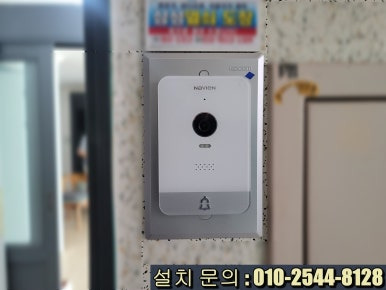

현관 카메라 교체완료
현관 카메라는 기본 4선방식이라 하네스잭만 교체한후 교체진행해주면 됩니다.
전원인가후 메인화면
전원스위치는 제품 아래하단면에 위치하고 있습니다.
세대 현관 영상 확인
모든 설치 완료후 경비실 통화테스트 / 세대현관 영상확인 / 1층로비 문열림 테스트를
진행하였고 모두 잘 작동하는것을 고객님과 같이 확인하였습니다.
(참고로 만덕대성타워의 경우 국선방식이라 1층 로비 영상은 송출되지않고
호출과 통화만 가능합니다.)
끝으로 고객님께 작동 방법을 한번 더 알려드리고 현장에서 철수 하였습니다.
이상으로 북구 만덕동 만덕대성타워 국선방식 인터폰 교체 설치 포스팅을
마치도록 하겠습니다.
경동나비엔 NHA-0796 설명서을 업로드 해드립니다.
