안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템의 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/빌라/빌딩 등의 전자무인경비시스템
(인터폰, 도어락, CCTV, 자동문, 로비폰)을 신설해드리고 시스템을
유지보수관리를 해드리는 인터폰통신전문업체 입니다.
이번 포스팅은 부산시 남구 용당동에 위치한 용당대광 아파트의 고장난
삼성인터폰 교체 설치 해드린 포스팅입니다.
입주세대는 1개의 동에 178세대가 입주해 있는 아파트이며 1997년에 준공되었습니다.
인터폰시스템은 삼성 디지털 방식(BUS방식)으로 되어있어 호환되는 제품만
설치를 해야 경비실과 연결을 할수가 있습니다.
메인시스템은 삼성주장치 SHT-5500 시스템이며 단종된 주장치이고
향후 주장치에 문제가 생길시 SHT-5800으로 업그레이드를 진행해야합니다.
준공된지 20년이 넘어가다보니 기존 제품은 수리가 되지않고 고장이 난 경우는
교체진행을 해야만 정상적으로 사용이 가능합니다.
새로 설치에 사용되는 모델은 직방(구,삼성)
SHT-3625AMK / SHT-3527XA / SHT-8820(홈오토) 등의 제품이 있습니다.
기존 세대기기는 삼성인터폰 SHT-102C 모델이 설치되어있었습니다.
아파트 배경이야기는 이쯤하고 바로 오늘의 설치 포스팅을 시작하도록 할까요!?
이번 방문드린 현장은 고객님께서 블로그를 보시고 연락을 주셨으며 기존의 인터폰이
호출은 되지만 통화가 되지않는 문제가 있어서 수리가 가능하신지 문의를 주셨지만
설치되어있는 SHT-102C모델은 단종된지 너무 오래되어서 부품 수급이 불가능해서
수리불가함을 안내드리고 다른 제품으로 교체진행을 알려드렸습니다.
위에서 말씀드린것처럼 몇가지 제품을 안내드렸고 그중에서 4.3인치 제품으로 선택하셨고
사용이 불편하셔서 빠른 조치를 희망하셔서 일정을 빠르게 잡고 현장으로 방문드렸습니다.
방문드린 용당대광아파트
방문드린 용당동에 위치한 용당대광아파트이며 1층 로비에는 방한용 자동문이
설치되어있고 세대로 호출할수 있는 로비폰은 없습니다.
또한 178세대 전체가 한동으로 이루어져있어고 1층에 출입구는 3곳이 있습니다.
기존 삼성 SHT-102C
현장에 방문드려 기존 제품 SHT-102C를 확인해보니 경비실과 세대현관 모두 통화가
정상적으로 이루어지지않아 상담때 말씀드린대로 교체를 진행하게 되었습니다.
내부 배선 정리와 기초마감 설치
기존 터미널보드는 사용하지 않기에 시스템 선들은 다 끊어내고 새제품의
연결잭(하네스잭)과 새로 결선작업을 진행하고 배선들을 정리해 주었습니다.
배선작업후 매립함을 메우기위해 기초철판으로 1차 마감작업을 진행줍니다.

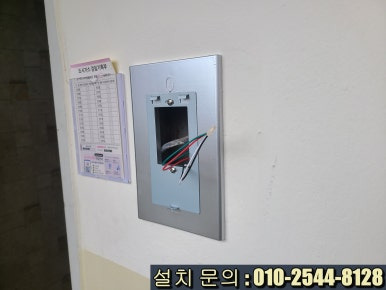

본마감판과 거치형 브라켓 설치
기초철판위에 본마감판과 고정브라켓을 설치후 수평을 잡아주면 밑작업은 끝입니다.

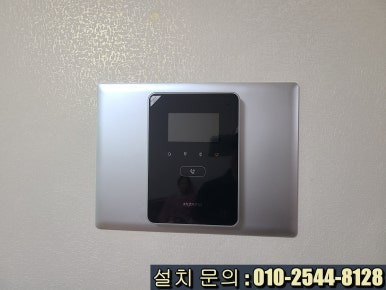

본품 거치 완료
본체를 거치해주고 일단은 전원은 넣지않고 현관 카메라 교체 작업을 먼저 진행해줍니다.
늘 여러번 말씀드리지만 전원을 넣어두고 작업을 하다보면 약전(DC12V)라도해도
카메라 선로 작업중 쇼트가 날수 있기에 전원은 카메라까지 연결후 인가해줍니다.
기존 HT-100 흑백카메라
기존 HT-100 흑백카메라는 미련없이 제거해줍니다.
마감판설치와 브라켓 설치
현관 카메라는 4가닥 선로 + , - , 음성 , 영상만 연결해주면 되기에 빠르게 배선정리 완료

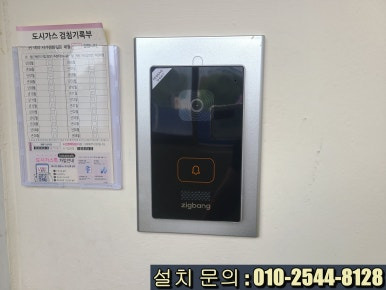

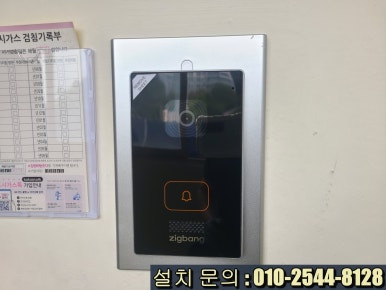

현관 카메라 교체
현관카메라는 고정하기전 위치가 벽면쪽에 가깝기에 반대쪽으로 렌즈 각도를 조절.
렌즈 각도는 10~15도 정도 상하좌우 변경가능
전원스위치 및 대기모드
정상적으로 전원이 들어오고 메뉴화면도 정상적입니다.
작동 테스트전에 제일 먼저 세대 ID 지정을 해주어야합니다.

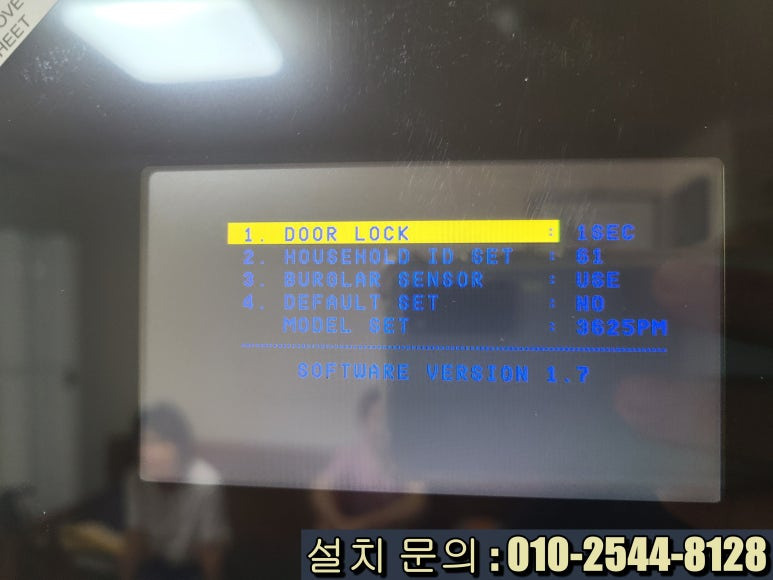

세대 ID 지정 화면
ID는 아파트마다 다르기때문에 해당 아파트에 설정된 배열을 확인하고
거기에 맞는 설정값을 넣어주어야합니다.
이게 틀리게되면 세대호출이 서로 엇갈려서 들어가기에 아주 중요합니다.!!
ID입력후 지정호수가 맞는지 확인하기 위해 경비실로 호출하여 호수확인과
통화 음질을 테스트 해줍니다.
정확히 호수지정이 되었고 통화음질도 양호하였습니다.
현관 영상 확인
현관 영상도 노이즈 없이 깨끗하게 잘 보이고 통화음질도 아주 양호합니다.
기타 설정 화면
벨소리와 화면 밝기는 기본 설정값으로 보통 많이들 사용하고 계시고 저희도 기본값을
권하고 있습니다.

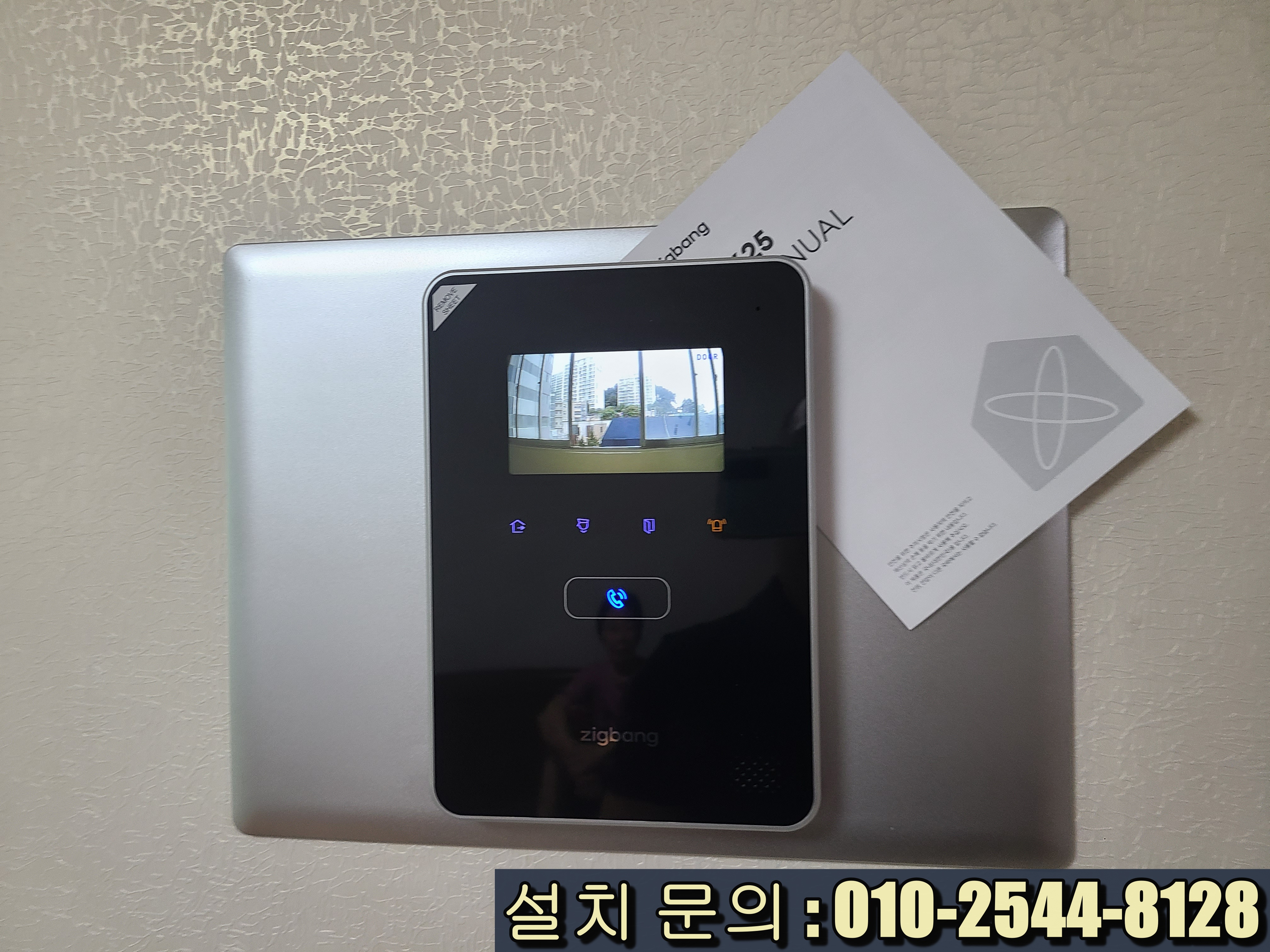

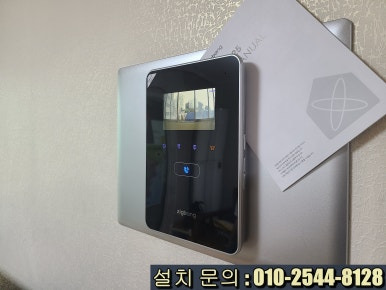

제품 설치 완료
모든 작동 테스트를 고객님과 같이 확인하며 정상 작동을 확인시켜드리고
추가 적으로 사용법을 다시 알려드리고 현장에서 철수하였습니다.
작동테스트 영상
이상으로 용당동 용당대광 아파트의 고장난 인터폰[비디오폰] 교체
설치 시공 포스팅을 마치도록 하겠습니다.
설명서가 없으셔서 불편하신분들을 위해서
SHT-3625AMK 메뉴얼을 업로드해드립니다.
