안녕하세요 " 통합HN "입니다.
저희 업체는 통신시스템 시공설계/유지 보수관리 전문 업체로서 아파트/오피스텔/
상가 등의 통신시스템(인터폰, 도어록, CCTV, 자동문)을 구축해 드리고
유지/보수관리하는 통신전문 업체입니다.
아파트 배경이야기
반여동 우방신세계타운 아파트
이번 포스팅을 진행하는 반여동 우방신세계타운 아파트는 현재 저희 업체에서
인터폰시스템을 세대 기기와 공용부 기기들을 관리해 드리고 있는 아파트입니다.
우방신세계타운 아파트 인터폰시스템은 삼성디지털(BUS) 방식이며 주장치는
SHT-5500에서 SHT-5800 시스템으로 변경되었습니다.
SHT-5500시스템은 현재 단종된 상태이고 시스템에 문제가 발생하여 저희 업체에서
올해 2025년 인터폰 시스템을 SHT-5800으로 업그레이드를 진행해야 합니다.
주장치가 변경된다고 해도 세대 기기에 아무런 영향이 없기에 현재 시스템이
맞게 제품을 교체하시면 됩니다.
또한 삼성인터폰은 현재 직방인터폰으로 22년 7월부로 변경되었기에 이제는
직방인터폰이라고 합니다.
반여동 우방신세계타운 아파트 인터폰시스템의 작동 기능은
로비 통화, 영상 송출/자동문 개방/차세대 통화/세대현관 통화/경비실 통화
/카드 키 출입/비번 출입 등으로 이루어져 있습니다.
출입구 로비폰은 여러 타입이 혼재되어 설치 되어있습니다.
SHT-5181XL / SHT-5380XL 모델이며 삼성 로비폰입니다.
SHT-5181XL 모델은 원패스 기능이 탑재되어 있지 않은 모델이고
교체되어 SHT-5380XL를 설치된 라인입구는 무료로 APP을 이용한
원패스 기능을 사용할 수 있습니다.
오랜만에 반여동 우방신세계타운아파트 인터폰에 대해서 포스팅을 하다 보니
주저리주저리 이야기를 푸는 버릇이 또 나오고 있는듯합니다.
알려드리고 싶은 이야기가 너무 많다 보니 실제 포스팅보다 배경 이야기가
더 길어지는 것 같아서 이쯤에서 포스팅 시작해 볼까 합니다.
오늘의 이야기
직방(구,삼성)SHT-3625AMK
이번에 설치 시공한 제품은 직방(구, 삼성) 4.3인치 인터폰 SHT-3625AMK
이번에 연락주신 고객님께서는 블로그를 보시고 제품 교체 상담연락을 주셨고
기존 기기가 입주 당시 제품인데 작동은 되지않고 기기 내부에서 소음이 발생한다고 하시며
생활이 불편하다고 수리가 가능한지 문의를 먼저 주셨고 안타깝게도 설치되어있는
구형제품은 단종된지 오래되어 수리가 불가능함을 안내드리고 교체가능한
SHT-3625AMK(4.3인치)와 SHT-3527XA(7인치) 그리고 SHT-8820(10인치)
제품들을 안내해드렸고 그중에 가성비적인 제품을 원하셔서 SHT-3625AMK(4.3인치)
으로 선택하셧고 빠르게 교체를 요청하셔서 바로 일정을 잡고 현장으로 방문하였습니다.
반여동 우방신세계타운 아파트 입구
방문드린 반여동 우방신세계타운 아파트 입구 모습입니다.
방문할 현장은 107동 입니다.
방문 전 로비에서 방문 세대 체크를 하면서 버릇처럼 한 컷 찍어 놓습니다.
방문드린곳은 반여동 우방신세계타운 아파트 107동 입니다.

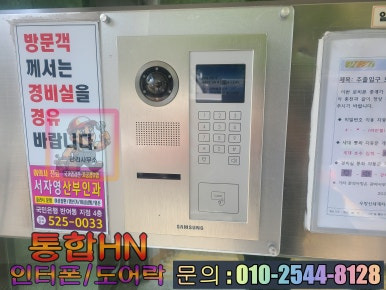

로비 입구 로비폰은 구형 SHT-5181XL 로비폰이 설치되어 있습니다.
입주민 출입은 공용비밀번호와 등록된 카드 키로 출입이 가능합니다.

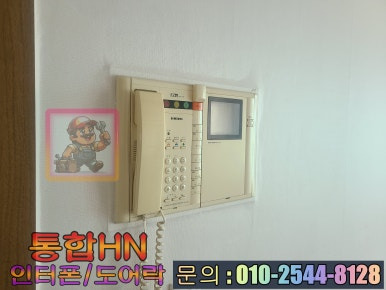

기존 제품 SHT-101N

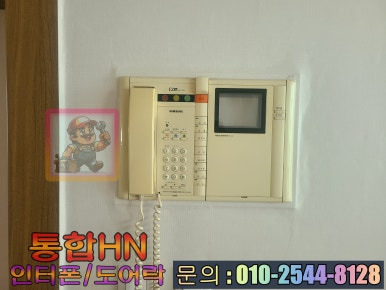

세대 방문 드려서 제품을 확인하니 입주 당시 설치된 SHT-101N 삼성인터폰.

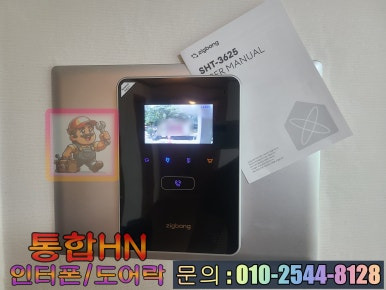

교체될 제품은 4.3인치 직방(구. 삼성) 비디오폰 SHT-3625AMK
교체전 상담내용을 토대로 다시 한번 점검을 해보니 전원은 나간생태고 기기내부에서
전자노이즈가 계속해서 발생하고 있어서 수리가 불가능한 고장이라 말씀드리고 바로 교체
작업을 진행하였습니다.
고객님도 많이 불안하다고 하시며 결정하셨던 제품으로 바로 설치 진행을 요청하셨습니다.

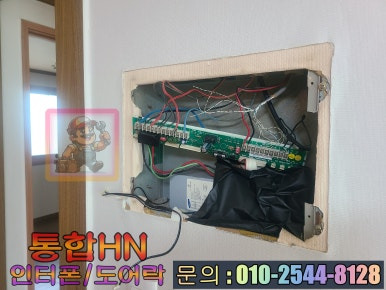

본체 철거후 내부
본체를 철거후 매립함 내부의 터미털보드에 연결된 시스템 선로를 정비해줍니다.

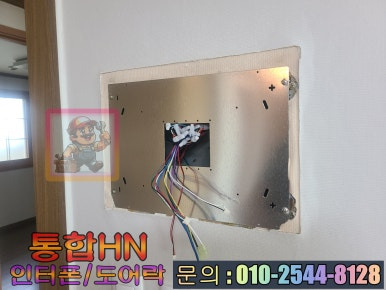

배선 정리 및 기초 마감판 설치
기존 배선과 새 제품의 연결 잭(하네스 잭)을 다시 결선 작업해 줍니다.
이때 데이터/ 음성 채널/ 영상 선로/ 제어기 전원/ 현관 카메라/ 방범/ 가스감지기 등
연결할 수 있는 선들은 다 연결해서 기능을 살려주고 혼선이 되지 않도록
신경 써서 작업해 줍니다.

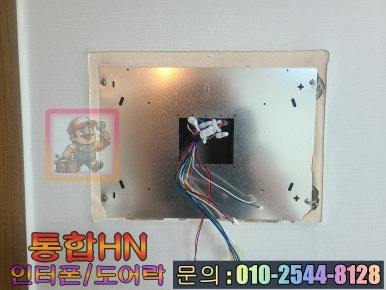

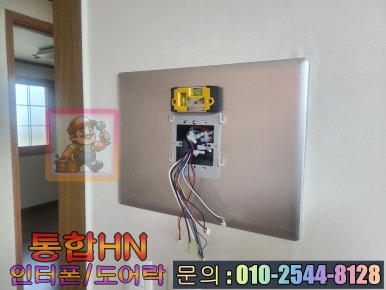

배선 작업이 끝이 나면 기존 매립함을 마감하기 위해서 먼저 기초 철판으로 된 마감판을
설치해 줍니다.
본마감판과 거치형 브라켓 설치
기초판을 고정하고 실마감판과 거치를 위한 브라켓을 고정해 주면 됩니다.
이때 수평은 반드시 잡아주어야 합니다.

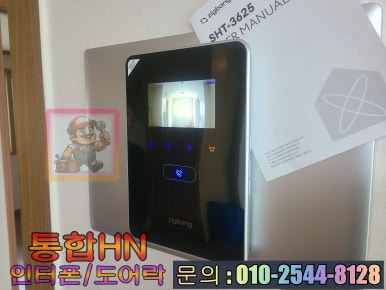

본품 거치 완료
브라켓설치까지 완료되고나면 하네스잭들을 연결한다음 브라켓에 거치해주면 됩니다.
실내 작업이 끝이 났지만 전원은 인가하지 않습니다.
늘 말씀드리지만 도어 카메라 작업 중 약전(DC12V)에 의한 쇼트가 발생할 수 있기에
현관 카메라까지 교체한 후에 전원을 넣어줍니다.

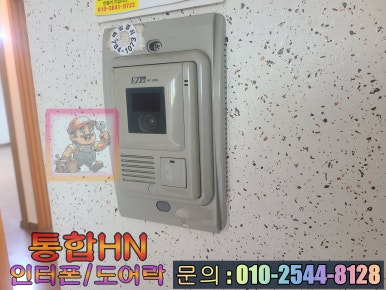

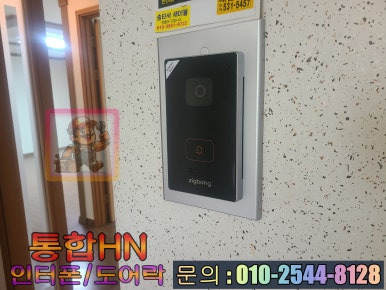

현관 도어 카메라 교체
기존 현관카메라를 철거후 내부 시스템선로를 체크해주고 접촉불량을 대비해서 CP단자의
스크류를 조여주고 매립함을 카메라 마감판으로 마감해준후 새 카메라를 설치해줍니다.
전원인가 후 대기모드 상태

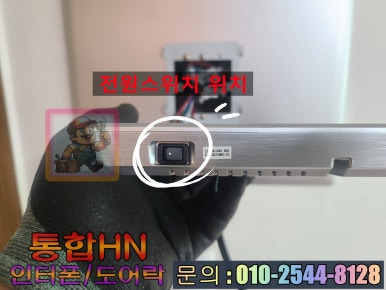

모든 설치 작업이 완료한후 왼쪽 그림처럼 아랫쪽에 전원스위치를 인가해줍니다.

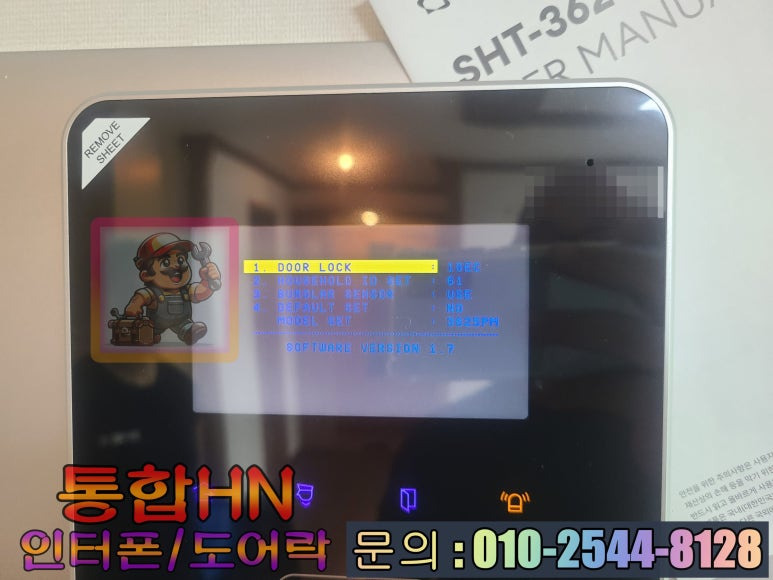

세대 ID 지정 화면
정상적으로 전원이 들어오면 이제 제일 중요한 세대 ID 지정을 해주어야 합니다.
ID가 틀리면 호출이 정상적으로 들어오지않고 미등록이라고 뜨거나 ID가 충돌나서
다른 세대로 호출이 가는 경우가 발생하기에 정말 중요합니다.
ID 지정이 완료되면 경비실로 호출하여 정상적으로 지정되었는지 확인하고
경비실과 통화상태도 확인해줍니다.
호수 지정도 정상적으로 잘되었으니 이제 세부 조정을 하면서 작동 테스트를 해줍니다.

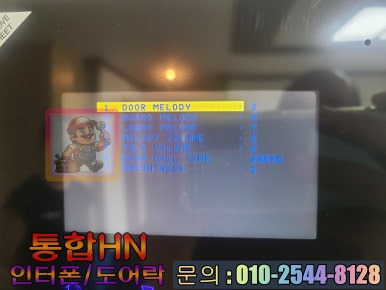

벨소리 및 현관 방범센서 확인
벨소리 / 화면밝기 / 외출방범 등을 조정해줍니다.
추가적으로 방범기능을 살려놓아있기에 방범 작동 테스트도 해드렸고
가스감지기는 별도로 작동하고 있어서 확인만 해주었습니다.
세대현관 및 입구로비영상 확인
이제 세대현관영상과 로비영상이 잘나오는지 체크해줍니다.
끝으로 로비폰에서도 영상이 잘 올라오는지와 통화상태도 양호합니다.

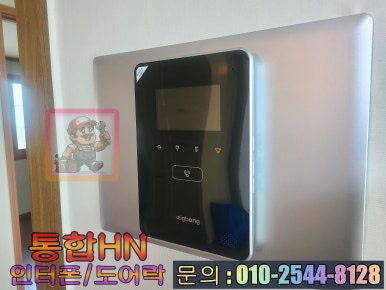

설치 완료 모습
이렇게 하나하나 챙겨드리니 고객님도 꼼꼼하다고 하시면서 아주 만족해 주시네요
끝으로 제품 작동에 대한 사용법을 한 번 더 알려드리고 현장에서 철수하였습니다.
이상으로 반여동 우방신세계타운 아파트 인터폰(비디오폰)교체 시공 포스팅을
마치도록 하겠습니다.
4.3인치 SHT-3625AMK 직방인터폰 사용설명서가
없으신 분들을 위해서 매뉴얼을 업로드 해놓겠습니다.
참고가 되셨으면 좋겠습니다.
