동래구 심어로 안락현대아파트 고장난 기존 삼성인터폰 철거후 직방(구, 삼성) 4.3인치 비디오폰 SHT-3625AMK 교체 설치 시공 포스팅(메뉴얼)
안락동 인터폰 안락현대 아파트 직방 4.3인치.. : 네이버블로그
안락동 인터폰 안락현대 아파트 직방 4.3인치 비디오폰 설치 SHT-3625AMK(설명서)
동래구 심어로 안락현대아파트 고장난 기존 삼성인터폰 철거후 직방(구, 삼성) 4.3인치 비디오폰 SHT-36...
blog.naver.com
서로 응원하며 블로그를 성장시켜 나 갈 이웃하실분을 모시고 있습니다
삼성 SHT-3105 >>> 직방(구,삼성) SHT-3625AMK
동영상은 제품시공에 대한 간략한 영상이 담겨있습니다
안녕하세요 " 통합HN "입니다.
저희 업체는 통신시스템 시공설계/유지 보수관리 전문 업체로서 아파트/오피스텔/
상가 등의 통신시스템(인터폰, 도어록, CCTV, 자동문)을 구축해 드리고
유지/보수관리하는 통신전문 업체입니다.
아파트 배경이야기
안락동 안락현대 아파트
이번 포스팅을 진행하는 안락동 안락현대 아파트는 현재 저희 업체에서
인터폰시스템을 세대 기기와 공용부 기기들을 관리해 드리고 있는 아파트입니다.
안락현대 아파트 인터폰시스템은 삼성디지털(BUS) 방식이며 주장치는
SHT-5800 시스템입니다.
SHT-5800시스템은 현재 단종된 상태이며 향후 시스템에 문제가 발생한다면
SHT-5800으로 업그레이드를 진행해야 합니다.
주장치가 변경된다고 해도 세대 기기에 아무런 영향이 없기에 현재 시스템이
맞게 제품을 교체하시면 됩니다.
또한 삼성인터폰은 현재 직방인터폰으로 22년 7월부로 변경되었기에 이제는
직방인터폰이라고 합니다.
안락동 안락현대아파트 인터폰시스템의 작동 기능은
로비 통화, 영상 송출/자동문 개방/차세대 통화/세대현관 통화/경비실 통화
/카드 키 출입/비번 출입 등으로 이루어져 있습니다.
지상 로비폰은 여러 타입이 혼재되어 설치 되어있습니다.
SHT-5181XL / SHT-5380XL 모델이며 삼성(직방) 로비폰입니다.
SHT-5181XL(은색) 모델은 원패스 기능이 탑재되어 있지 않은 모델이고
SHT-5380XL(검정색) 로 교체 곳은 무료로 APP을 이용한
원패스 기능을 사용할 수 있습니다.
오랜만에 안락동 안락현대 아파트 인터폰에 대해서 포스팅을 하다 보니
주저리주저리 이야기를 푸는 버릇이 또 나오고 있는듯합니다.
오늘의 이야기
직방(구,삼성)SHT-3625AMK
이번에 설치 시공한 제품은 직방(구, 삼성) 4.3인치 인터폰 SHT-3625AMK
이번에 연락주신 고객님께서는 관리실에 문의를 하셔서 저희 업체로 상담을
요청해주셨고 상담 결과 기존 인터폰이 고장이라 액정에 밝은 불이 들어온 이후로
꺼지지않고 계속 켜져있어서 너무 불편하다고 수리가 가능한지 문의를 하셨지만
안타깝게도 고객님댁의 설치된 제품은 단종된지 오래된 모델이라 수리는
불가능함을 안내드렸고 제품 교체를 안내드리니
방문자가 많이 없으시다고 가성비 좋은제품으로 소개해달라고 하셔서
가장 가성비적인 4.3인치 비디오폰을 추천해드렸고 너무 불편하시다고 하셔서
바로 일정을 조정해서 현장으로 바로 방문드렸습니다.
단종된지 오래되어 수리가 불가능한 제품의 교체 가능한 모델
SHT-3625AMK(4.3인치)와 SHT-3527XA(7인치) 그리고 SHT-8820(10인치)

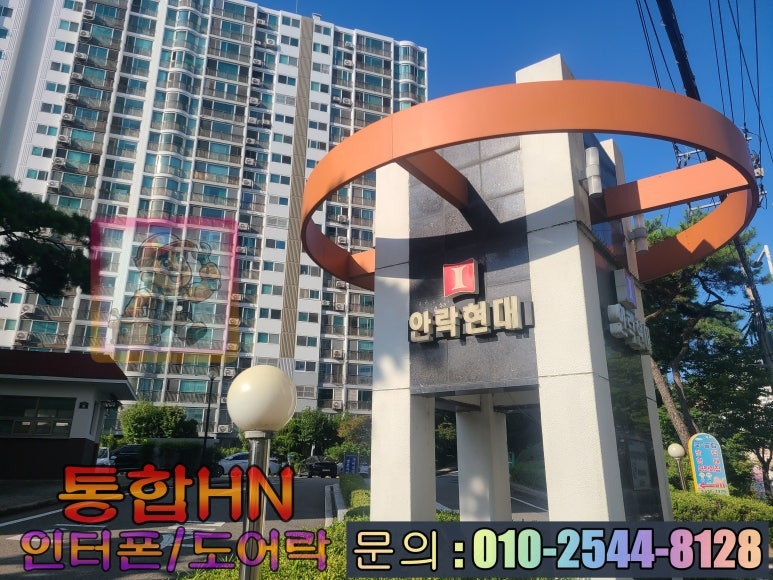

안락동 안락현대아파트 정문
방문드린 안락동 안락현대아파트 입구 입니다.
방문드린 102동입구와 로비폰 SHT-5181XL
방문 전 로비에서 방문 세대 체크를 하면서 버릇처럼 한 컷 찍어 놓습니다.
왜 이러냐면 저도 착각을 해서 다른 동에 같은 호수를 방문 드렸다가 민망해진 적이
종종 있다 보니 확인차 이렇게 사진을 남깁니다.
방문드린곳은 낙민동 낙민한신아파트 102동 입니다.
입구 로비폰은 구형 SHT-5181XL 로비폰이 설치되어 있습니다.
입주민 출입은 공용비밀번호와 등록된 카드 키로 출입이 가능합니다.
SHT-5380XL로 교체된곳은 원패스 기능과 세대개별 비밀번호도 사용가능합니다.

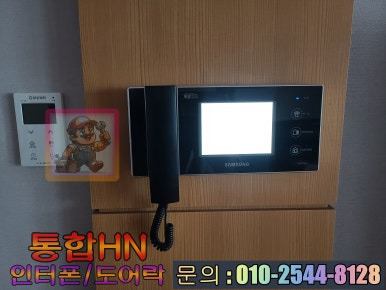

액정이 꺼지지않는 기존 인터폰
세대 방문 드려서 제품을 확인하니 한번 교체하신 제품이고 삼성인터폰 SHT-3105 모델.
교체될 제품은 4.3인치 직방(구. 삼성) 비디오폰 SHT-3625AMK
많이 불편하다고 하셨고 상담시 결정하셨던 제품으로 바로 설치 진행하였습니다.
기존 배선 철거 및 인터폰선로 재정비
기존 배선과 새 제품의 연결 잭(하네스 잭)을 다시 결선 작업해 줍니다.
이때 데이터/ 음성 채널/ 영상 선로/ 제어기 전원/ 현관 카메라/ 방범/ 가스감지기 등
연결할 수 있는 선들은 다 연결해서 기능을 살려주고 혼선이 되지 않도록
신경 써서 작업해 줍니다.

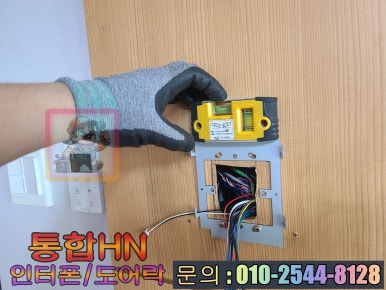

거치형 브라켓 설치 및 수평 조정
본품 거치를 위한 브라켓을 고정해 주며 이때 수평은 반드시 잡아줍니다.
본품 거치 완료
브라켓설치까지 완료되고나면 하네스잭들을 연결한다음 브라켓에 거치해주면 됩니다.
실내 작업이 끝이 났지만 전원은 인가하지 않습니다.
늘 말씀드리지만 도어 카메라 작업 중 약전(DC12V)에 의한 쇼트가 발생할 수 있기에
현관 카메라까지 교체한 후에 전원을 넣어줍니다.

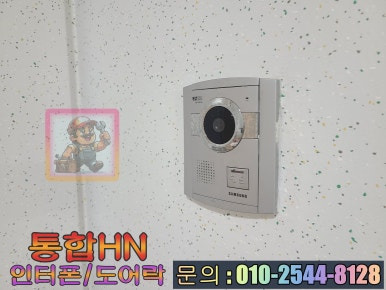

기존 현관 도어카메라 CN-110
설치되어 있던 카메라는 CN-110 카메라 입니다.
(추신: 이 모델의 고장중 벨이 안눌러지는 고장은 수리가 가능합니다.)

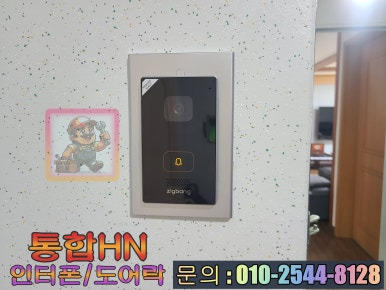

교체된 현관 카메라
기존 카메라 매립함의 공간이 카메라 브라켓을 바로 설치할수가 없어서 마감판을 사용하여
거치공간을 만들어준후 카메라를 설치해주었습니다.
이렇게 안락현대아파트의 카메라 매립복스가 일반적이지 않기게 마감판을 사용해야
깔끔한데 아래 사진처럼 설치하는 경우는 매우 비추하는 방법입니다.

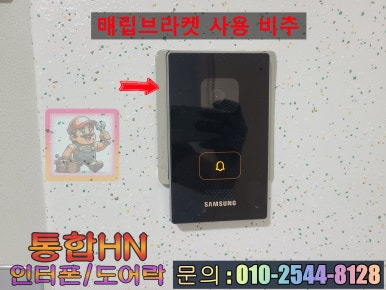

기존카메라 브라켓 사용
기존 도어카메라 HT-100의 브라켓을 사용해서 이중으로 설치하면 이렇게 보기 싫습니다.
흠... 각설하고 이어가겠습니다.

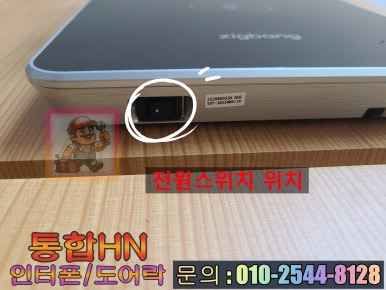

전원스위치와 대기모드
모든 설치 작업이 완료한후 왼쪽 그림처럼 아랫쪽에 전원스위치를 인가해줍니다.
세대 ID 입력 화면
정상적으로 전원이 들어오면 이제 제일 중요한 세대 ID 지정을 해주어야 합니다.
ID가 틀리면 호출이 정상적으로 들어오지않고 미등록이라고 뜨거나 ID가 충돌나서
다른 세대로 호출이 가는 경우가 발생하기에 정말 중요합니다.
ID 지정이 완료되면 경비실로 호출하여 정상적으로 지정되었는지 확인하고
경비실과 통화상태도 확인해줍니다.
호수 지정도 정상적으로 잘되었으니 이제 세부 조정을 하면서 작동 테스트를 해줍니다.
기타 조정
벨소리 / 화면밝기 / 외출방범 / 가스누출경보기 등을 조정해줍니다.
추가적으로 방범/가스 기능을 살려보려고 했지만 이전 교체시 다 제거해버려서
추가작업이 불가능하였습니다.
영상 확인
이제 세대현관영상과 로비영상이 잘나오는지 체크해줍니다.
끝으로 로비폰에서도 영상이 잘 올라오는지와 통화상태도 양호합니다.

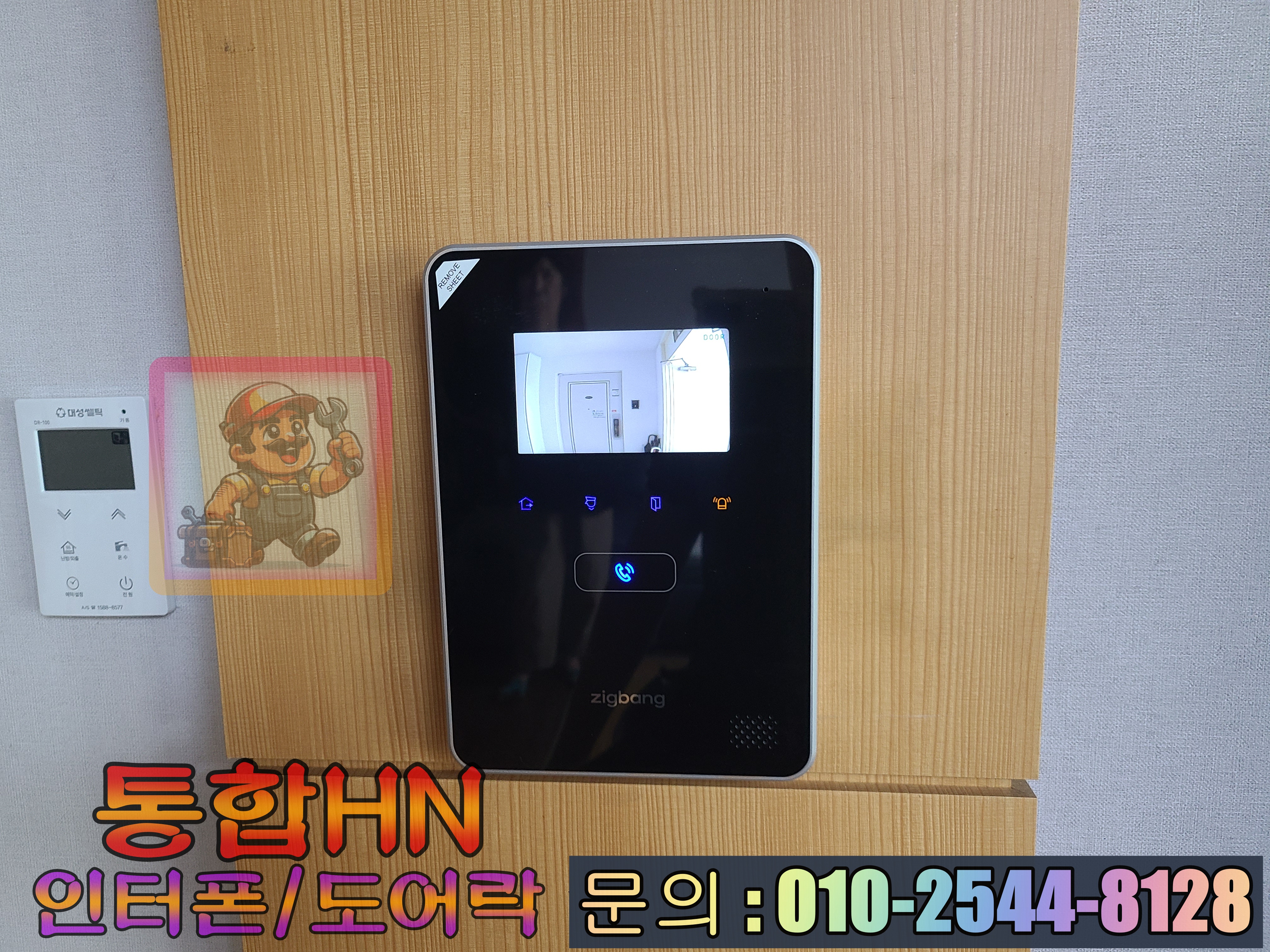

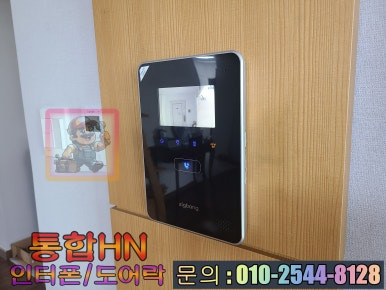

설치 완료 모습
이렇게 하나하나 챙겨드리니 고객님도 꼼꼼하다고 하시면서 아주 만족해 주시네요
제품 작동에 대한 사용법을 한 번 더 알려드리고 현장에서 철수하였습니다.
이상으로 안락동 안락현대 아파트 인터폰(비디오폰)교체 시공 포스팅을
마치도록 하겠습니다.
4.3인치 SHT-3625AMK 직방인터폰 사용설명서가
없으신 분들을 위해서 매뉴얼을 업로드 해놓겠습니다.
참고가 되셨으면 좋겠습니다.
