재송동 센텀파크1차 노후된 세콤인터폰 교체 설치 시공 - 직방(구, 삼성) 4.3인치 인터폰(비디오폰) SHT-3625AMK (메뉴얼)
세콤인터폰 재송동 센텀파크1차 비디오폰(인터폰.. : 네이버블로그
세콤인터폰 재송동 센텀파크1차 비디오폰(인터폰)설치SHT-3625AMK(설명서)
해운대구 재송동 센텀파크1차 노후된 세콤인터폰 교체 설치 시공 - 직방(구, 삼성) 4.3인치 인터폰(비디오...
blog.naver.com
재송동 센텀파크1차 아파트 인터폰/도어락
전문시공업체 통합HN
세콤 TAS-505 >> 직방(구,삼성) SHT-3625AMK
동영상은 제품시공에 대한 간략한 영상이 담겨있습니다
안녕하세요 " 통합HN "입니다.
저희 업체는 통신시스템 시공설계/유지
보수관리 전문 업체로서
아파트/오피스텔/상가 등의
통신시스템(인터폰, 도어록, CCTV, 자동문)을
구축해 드리고
유지/보수관리하는 통신전문 업체입니다.
아파트 배경이야기
재송동 센텀파크1차 아파트
포스팅 현장은 부산시 해운대구 센텀중앙로 145
(재송동 1200) 더 샵 센텀파크1차 아파트입니다.
세대수는 2752세대이며 총 14개동으로 구성되었고
준공은 2005년에 되었습니다.
재송동 센텀파크1차 아파트 인터폰시스템은
삼성디지털(BUS)방식이며 세콤연동 제품이
설치되어있습니다.
주장치는 SHT-5800 시스템으로 변경되었고 세대 기기에 아무런 영향이 없기에
현재 시스템이 맞게 제품을 교체하시면 됩니다.
삼성인터폰은 현재 직방인터폰으로
22년 7월부로 변경되었기에 이제는
직방인터폰(비디오폰) 이라고 합니다.
재송동 센텀파크1차 아파트 인터폰시스템의
작동 기능은
로비 통화-영상 송출/자동문 개방/타세대 통화
/세대현관 통화/경비실 통화
/카드 키 출입/비번 출입 등으로 이루어져 있습니다.
지상/지하 로비폰은 SHT-5380XL 모델이며
삼성 로비폰입니다.
이 모델은 원패스 기능이 탑재되어 있고
무료로 APP을 이용한
원패스 기능을 사용할 수 있습니다.
또한 세대기 EZON TAS-505 모델은 단종된
모델이라 기본적인 수리는 불가하나
전원 불량(기기 전원 들락날락함)과 세대현관
호출 불량은 저희 업체에서
수리가 가능하기에 무조건 교체를
생각하시기보다는 먼저 상담을 받으시고
최대한 수리 진행을 우선으로 하시는 게 좋습니다.
실제로 전원 문제가 발생하여 A/S를 받으시고
정상작동하시는 세대도 많습니다.
사설이 길어지는 것 같아서 이쯤에서
포스팅 시작해 볼까 합니다.
오늘의 이야기
직방(구,삼성)SHT-3625AMK 4.3인치
설치 시공할 제품은 4.3인치 직방(구, 삼성)
인터폰 SHT-3625AMK
연락주신 고객님은 세대기기가 노후되어고 작동이
잘되지않으신다며 교체를 하고 싶다고 상담 전화를
주셨습니다.
상담을 진행하면서 아파트시스템에 대해서
안내해드렸고 그후 몇가지 제품을 소개해드린 것중
직방(구,삼성) 4.3인치 SHT-3625AMK 을
선택하셨습니다.
빠른 교체를 희망하시어 고객과 일정을 조율한뒤
현장으로 방문을 드리게 되었습니다.

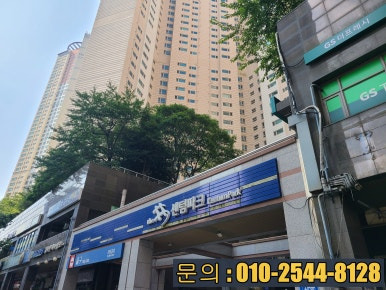

방문드린 더 샵 센텀파크1차 아파트
방문드린 재송동 더 샵 센텀파크1차 103동입니다.
1층 신형 로비폰 SHT-5380XL
공동현관에는 신형로비폰인 SHT-5380XL이
설치되어 있습니다.
세대 호출 시 로비 영상이 세대로 송출되며 세대에서
자동문 개방이 가능하고 휴대폰 APP을 설치해서
원패스로 출입도 가능한 모델이며
세대별 개별 비밀번호를 등록해서 사용도
가능합니다.

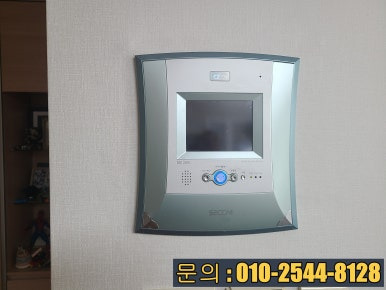

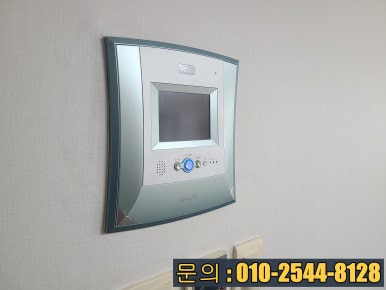

기존 EZON TAS-505 세콤인터폰
기존 TAS-505 세콤인터폰(삼성인터폰)이
설치되어있고 액정은 고장이라 나오지않네요
고객님 요청에 따라 바로 교체작업을 진행합니다.

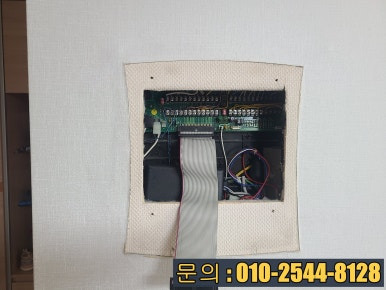

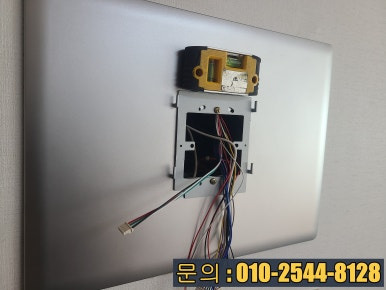

본체 철거후 선로 정비 및 마감판 설치 작업
기존 제품 TAS-505를 제거하고 안쪽 터미널
보드에 기존 배선을
확인하고 모든 배선을 기판에서 제거해 줍니다.
기존 배선과 새 제품의 연결 잭(하네스 잭)을 다시
결선 작업해 줍니다.
이때 데이터/ 음성 채널/ 영상 선로/ 제어기 전원/
현관 카메라/ 방범/ 가스감지기 등
연결할 수 있는 선들은 다 연결해서 기능을 살려주고
혼선이 되지 않도록 신경 써서 작업해 줍니다.

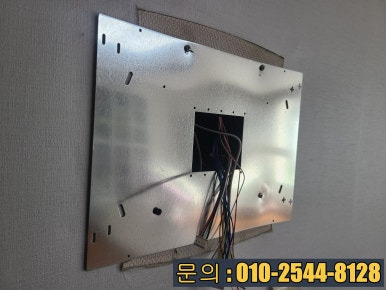

배선 작업이 끝이 나면 기존 매립함을 마감하기
위해서 먼저 기초 철판으로 된 마감판을
설치해 줍니다.

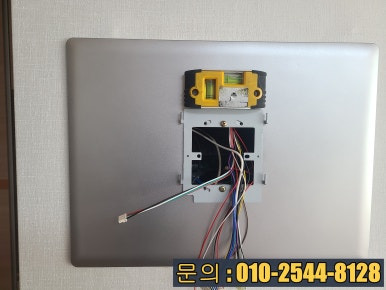

기초판을 고정하고 실마감판과 거치를 위한
브라켓을 고정해 주면 됩니다.
이때 수평은 반드시 잡아주어야 합니다.

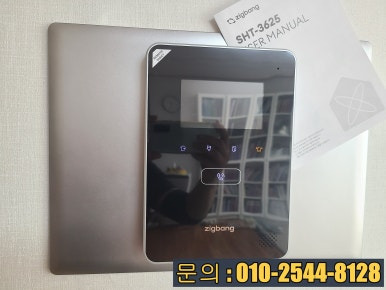

SHT-3625AMK 본체 거치 완료
브라켓설치까지 완료되고나면 하네스잭들을
연결한 다음 브라켓에 거치해주면 됩니다.
실내 작업이 끝이 났지만 전원은 인가하지 않습니다.
늘 말씀드리지만 도어 카메라 작업 중
약전(DC12V)에 의한 쇼트가 발생할 수 있기에
현관 카메라까지 교체한 후에 전원을 넣어줍니다.

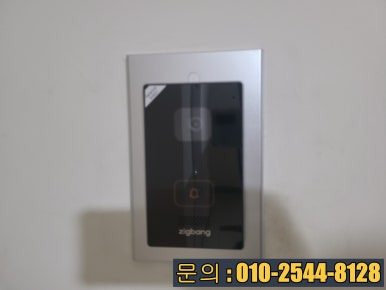

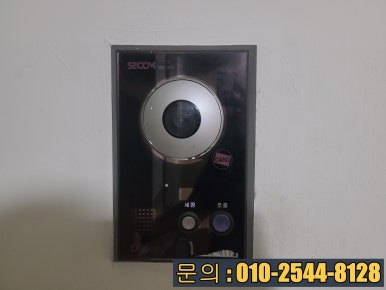

현관 카메라 교체 작업
설치되어 있던 카메라는 철거해줍니다.
현관 도어카메라를 고정하기 전 카메라 렌즈를
최대한 돌려서 고정해 줍니다
(10~15도 정도 움직임)
전원스위치 및 대기모드
모든 설치 작업이 완료한후 왼쪽 그림처럼
아랫쪽에 전원스위치를 인가해줍니다.
세대 ID 지정 화면
정상적으로 전원이 들어오면 이제 제일 중요한
세대 ID 지정을 해주어야 합니다.
ID가 틀리면 호출이 정상적으로 들어오지않고
미등록이라고 뜨거나 ID가 충돌나서
다른 세대로 호출이 가는 경우가 발생하기에 정말
중요합니다.
ID 지정이 완료되면 경비실로 호출하여 정상적으로
지정되었는지 확인하고
경비실과 통화상태도 확인해줍니다.

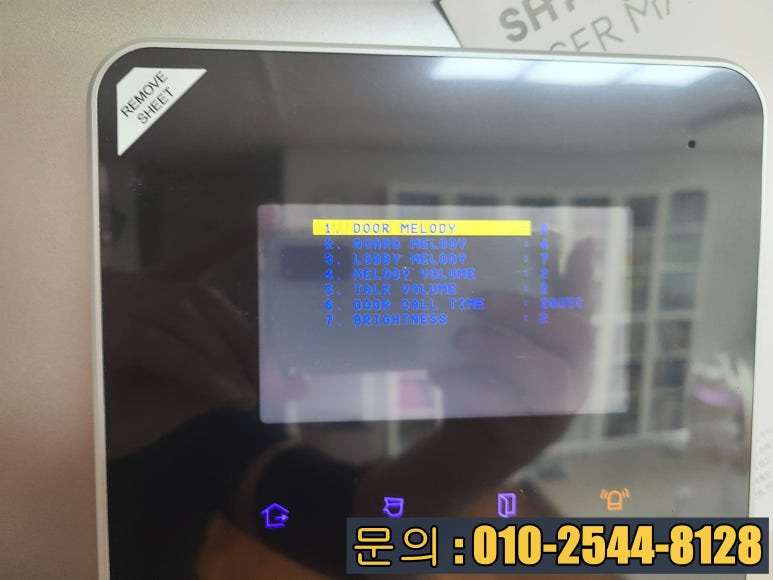

기타 설정
호수 지정도 정상적으로 잘되었으니 이제 세부
조정을 하면서 작동 테스트를 해줍니다.
가스누출경보기 전원 인가
가스누출경보기의 전원이 들어갈수 있도록
조치해줍니다.
가스누출경보기에 전원을 넣어주지 않는
경우가 많은데 가능한
가스감지기는 작동할수 있도록 해주는게
안전을 위해서 바람직합니다.
영상확인 테스트
이제 세대현관영상과 로비영상이 잘나오는지
체크해줍니다.
몇몇 동은 로비영상선로에 문제가 생겨서
1층 영상이 올라오지 않는 라인들도 있습니다.

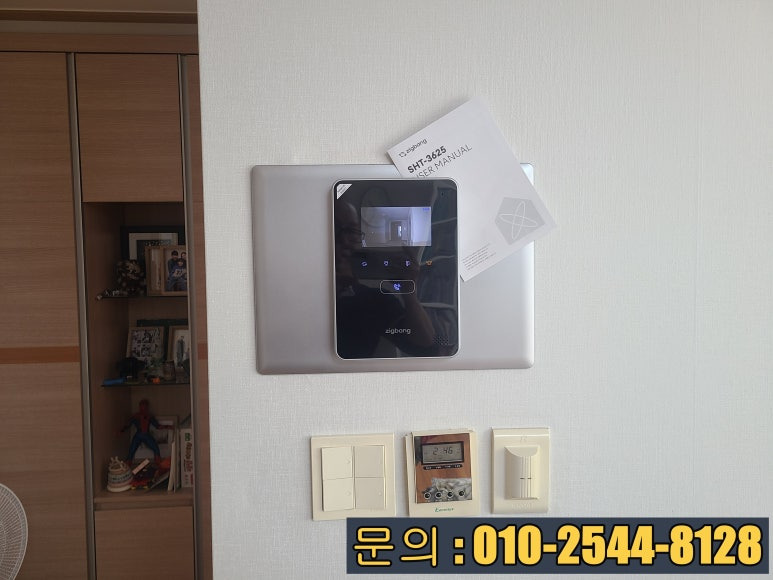

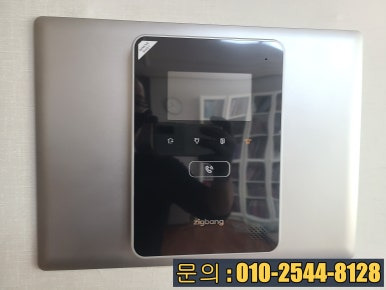

직방(구.삼성)SHT-3625AMK 설치 완료
모든 설치를 완료하고 고객님께 안내해드리기전
최종 테스트를 해줍니다.
작동 영상 테스트
이렇게 하나하나 챙겨드리니 고객님도 꼼꼼하다고
하시면서 아주 만족해 주시네요
이렇게 만족해주시는 맛에 하는 거
아니겠습니까! ㅎㅎ
제품 작동에 대한 사용법을 한 번 더 알려드리고
현장에서 철수하였습니다.
이상으로 해운대구 재송동 센텀파크1차 아파트
인터폰(비디오폰)교체 시공 포스팅을
마치도록 하겠습니다.
직방(구,삼성) 4.3인치 SHT-3625AMK
직방인터폰 사용설명서를
업로드 해놓았습니다.
참고가 되셨으면 좋겠습니다.
이번 포스팅이 조금이나마
도움이 되셨다면
하트 공감과 응원 댓글
한번 부탁드립니다.
