남구 인터폰]대연동 삼성아파트 고장 비디오폰 교체 시공 - 삼성(현.직방) 7인치 교체 설치 시공(설명서)

부산인터폰 2025. 5. 18. 17:34
728x90



대연삼성아파트 고장 비디오폰 교체 - 직방(구,삼성) 터치스크린 7인치 인터폰 교체 포스팅



이 포스팅은 PC 화면에서 최적화 되어있습니다.





서로 이웃으로 지내싶어요









SHT-102H -->> SHT-3527XA





동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.




안녕하세요 " 통합 HN " 입니다.



우리는 인터폰시스템 시공컨설팅 및 유지보수관리 전문업체로서

아파트/오피스텔/다세대주택/상가/빌라 등의 무인경비 시스템

(인터폰,도어락,CCTV,자동문,로비폰)을 신설해드리고 유지보수관리를

해드리는 인터폰통신전문업체 입니다.

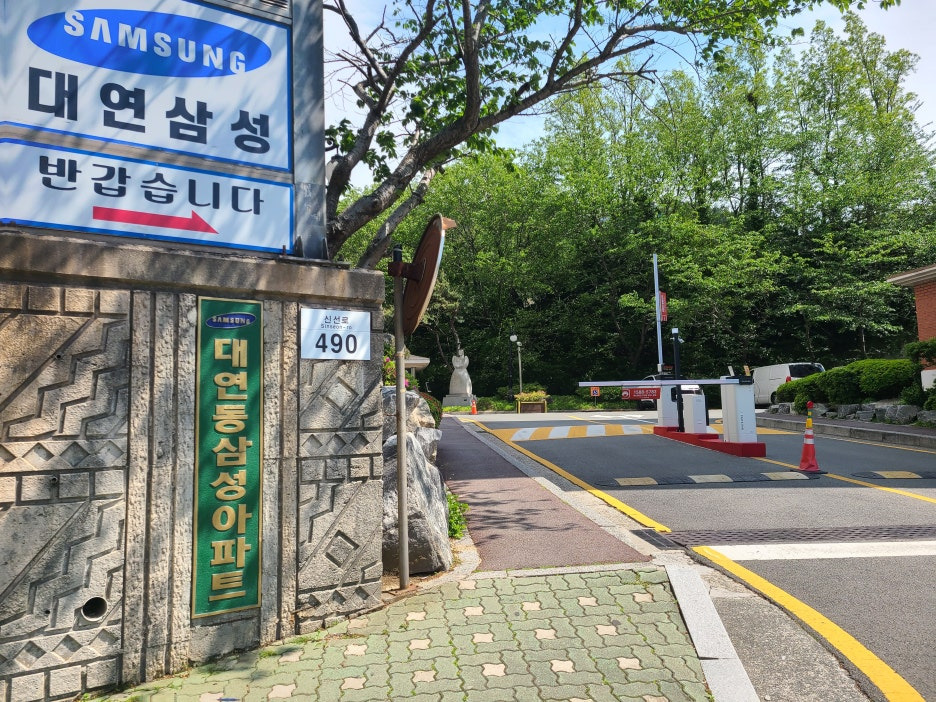

이번 포스팅은 남구 대연동에 위치하고 있는 대연동 삼성아파트

아파트의 인터폰 교체 설치건에 대한 포스팅입니다.



이곳 역시 현재 우리 업체에서 세대기기 A/S와 공용부시스템의 고장부분을

정비/유지관리 해드리고 있는 아파트입니다.



지금 아파트 시스템은 직방(구,삼성)디지털시스템(BUS방식)이며

2025년 주장치 5500에서 주장치 5800 시스템으로

업그레이드를 진행해드렸고 그 공사 역시 우리가 진행하였습니다.

이후 계속해서 유지관리를 진행해 드리고 있습니다.



또한 지상의 로비폰 역시 오래전에 구형 SHT-550NL에서 SHT-5181XL로

교체해렸습니다.

SHT-5181XL은 기존 로비폰에서 없던 개별세대 비밀번호 사용이 지원하고 있습니다.



그리고 세대인터폰은 여러 제품이 설치되어있으며 현재는 단종된 제품들이라

기기자체수리는 불가능하고 기기 전원 불량과 호출오작동만이 수리가

가능하기에 종종 관리실을 통해서 A/S접수를 해주셔서 수리진행

해드리고 있기에 인터폰이 고장이라 판단되시면 일단 관리실을 통해서

문의주시거나 바로 연락주셔서 상담부터 받으시고 진행하시면 됩니다.



수리할수 있는 부분은 꼭 수리해드리고 있으니 참고하시기 바랍니다.





늘 그렇듯이 사설이 길어지고 있네요

다른 이야기는 다음에 다시 해드리고하고 이제는 이번에

방문드린건에 대한 이야기를 풀어볼까합니다.


세대 방문전에 관리실 기사님으로부터 연락을 받았고 세대에서 전화를 주셨습니다.

인터폰에서 노이즈가 계속적으로 발생하신다는 내용이였고 전원 리셋을 해도

노이즈가 난다고 하시면서 상담을 요청해오셨습니다.



수리가능성이 아주 낮고 기계고장일 경우는 수리가 안된다고

입주자분께 안내해드시라고 말씀드린후 노이즈로 불안하다고 고객님이

점검요청을 해오셔서 빠르게 세대로 방문드렸습니다.

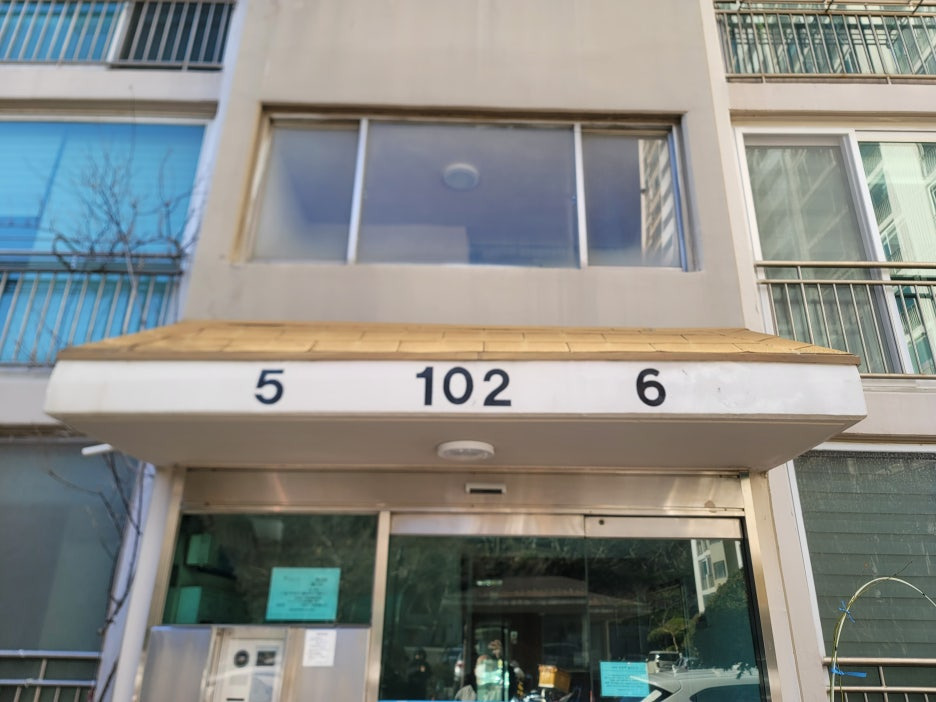

방문드린 세대는 102동에 입주하고 계신 고객님 댁입니다.

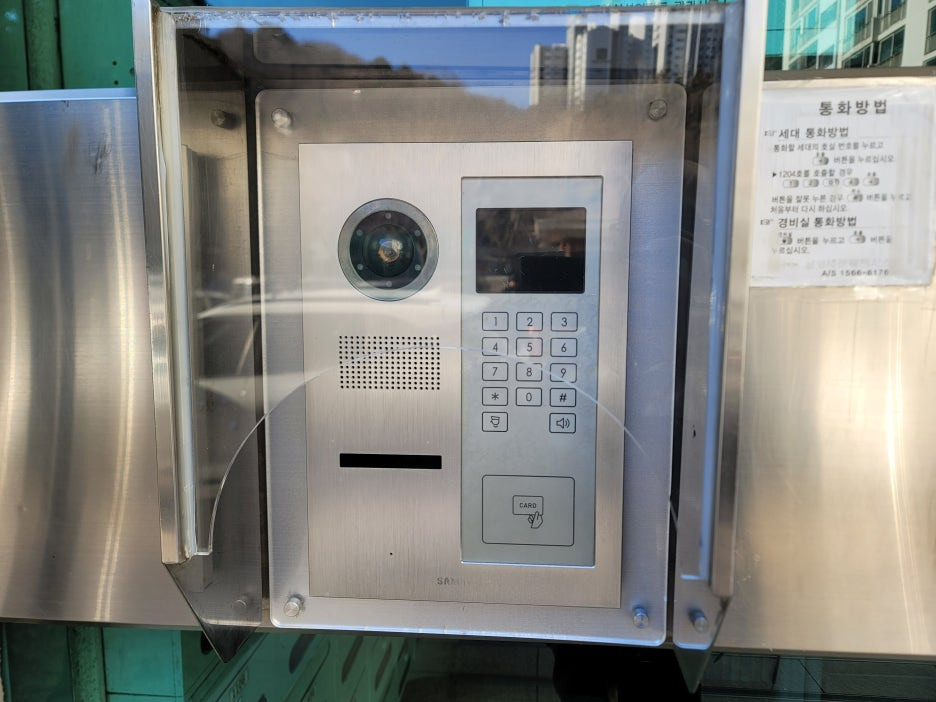

1층 로비폰 커버는 정말 잘만든듯 해요 세월이 지나도 변형도 없고 튼튼하죠 ^^





위에서 설명드린 삼성(현,직방) SHT-5181XL 로비폰입니다.

커버가 있어서 그런지 햇빛이 많이 노출되었는데도 색상의 변형이 거의 없는게

커버는 정말 효과적인 듯합니다.



로비폰 교체할때가 생각나네요 커버로 인해서 작업이 조금 힘들었던 기억이 ^^:;;;

암튼 잘 작동하고 있어서 뿌듯합니다.

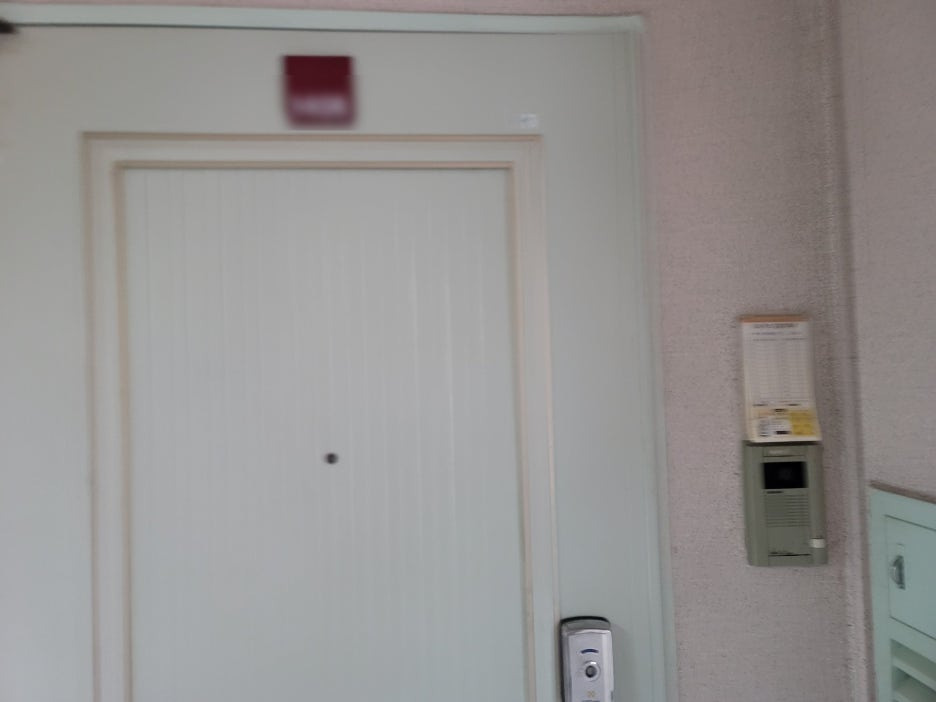

늘 하듯이 급하게 왔지만 입구에서 다시 옷매무새 다듬고 세대 확인차 한컷

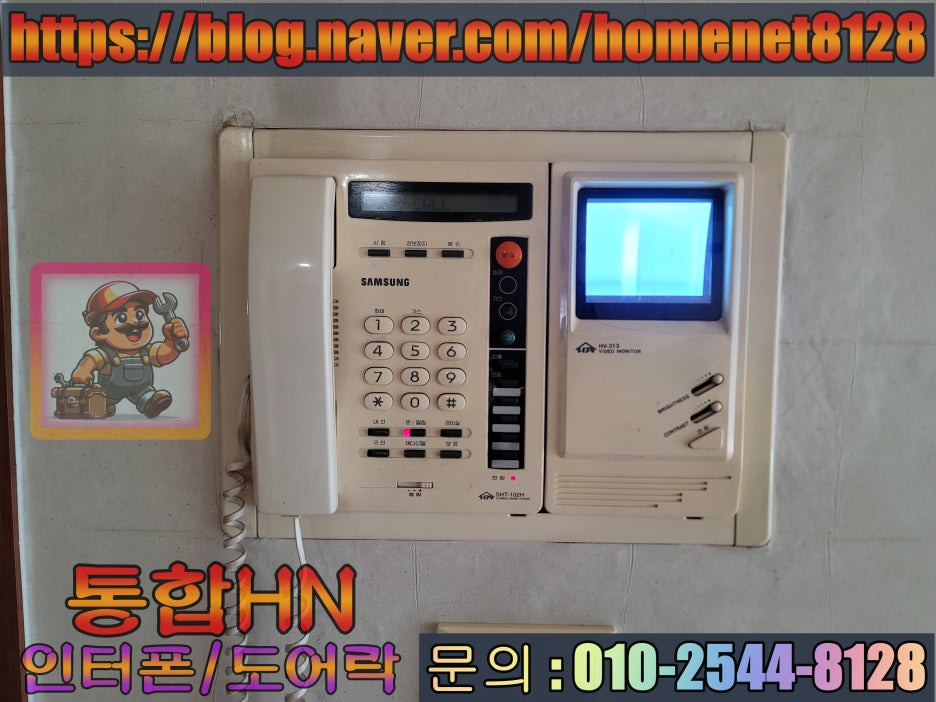

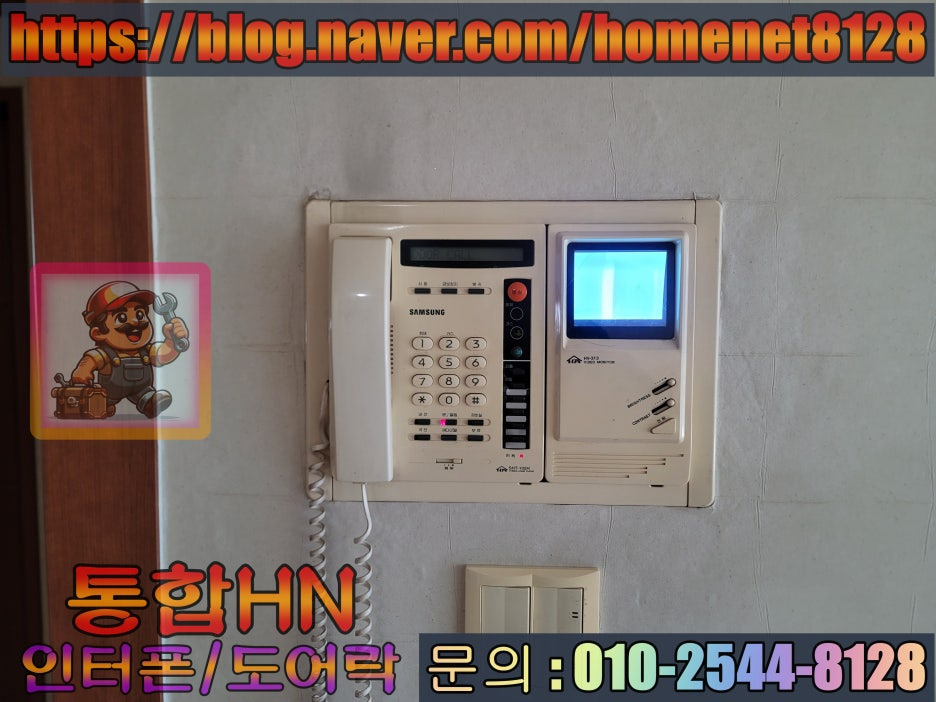

화면에 불이 들어와서 해제가 안되고 있네요.



인터폰 화면 아래에 있는 모니터 전원 스위치로 모니터를 꺼봐도 안꺼지고

스피커에서 노이즈가 발생하고 있네요



리셋조치를 해보아도 동일하게 화면이 활성화되고 노이즈가 울립니다.



고객님께는 수리불가 안내해드리고 전화상담시에 수리안되서 교체해야되면

7인치 제품으로 하고 싶다고 하셨기에 바로 교체 작업을 진행하였습니다.



대연동 삼성아파트의 SHT-102H 인터폰은 전등스위치 제어 모듈을 장착한 모델이 아니라

전등분리 작업을 따로 해줄 필요가 없습니다.

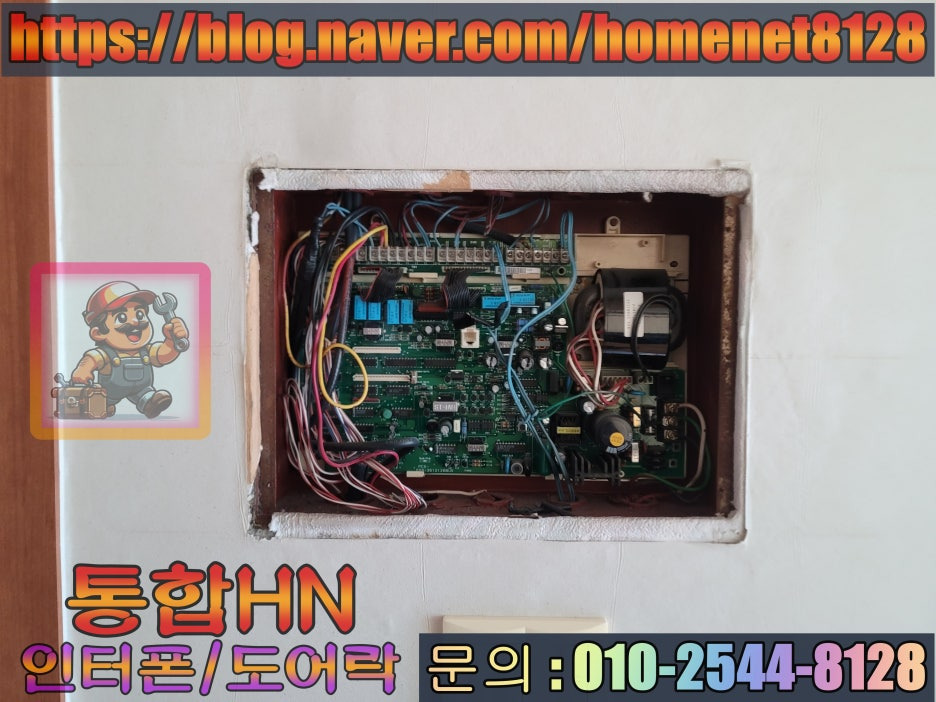

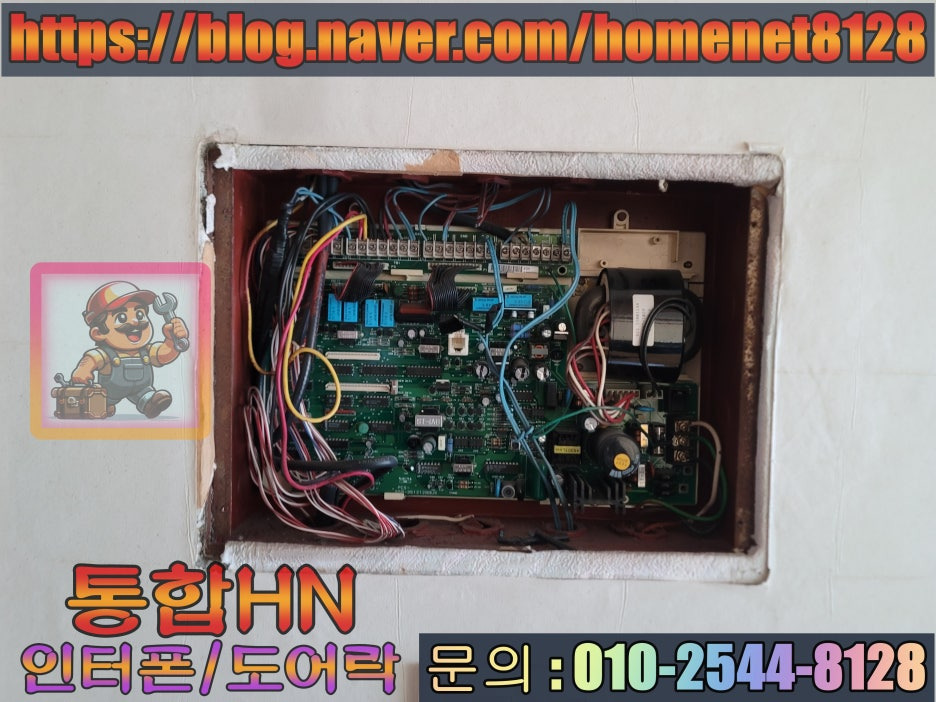

철거후 터미널보드에 연결된 시스템선로를 끊어내어 SHT-3527XA내에 들어있는

하네스 선들과 같이 결선을 새로이 해줍니다.

이렇게 다시 선로를 연결해주어야 접촉불량 발생을 없앨수 있습니다.

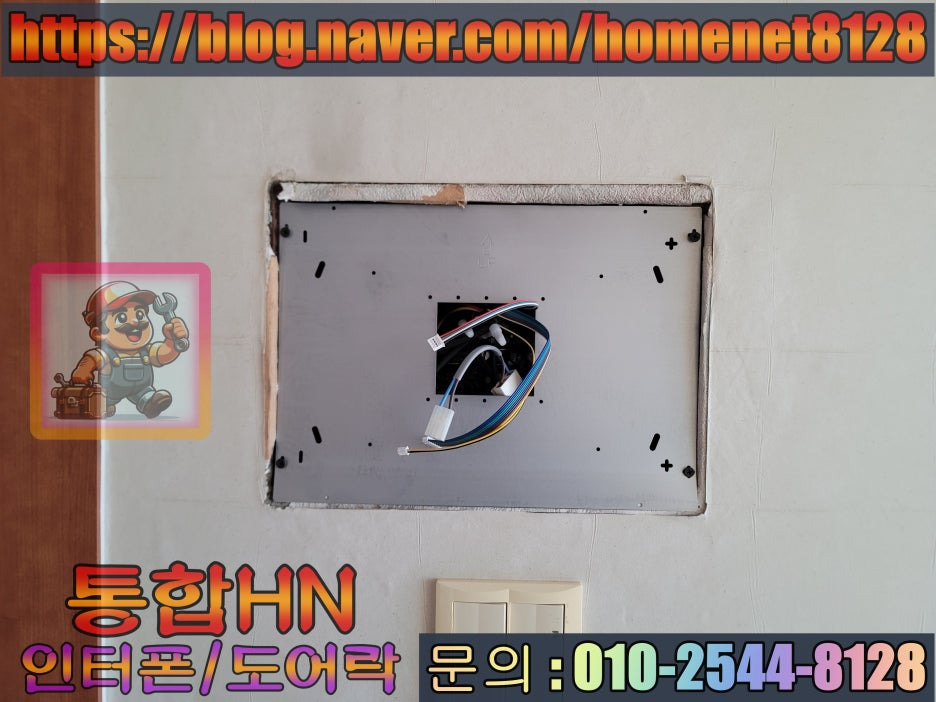

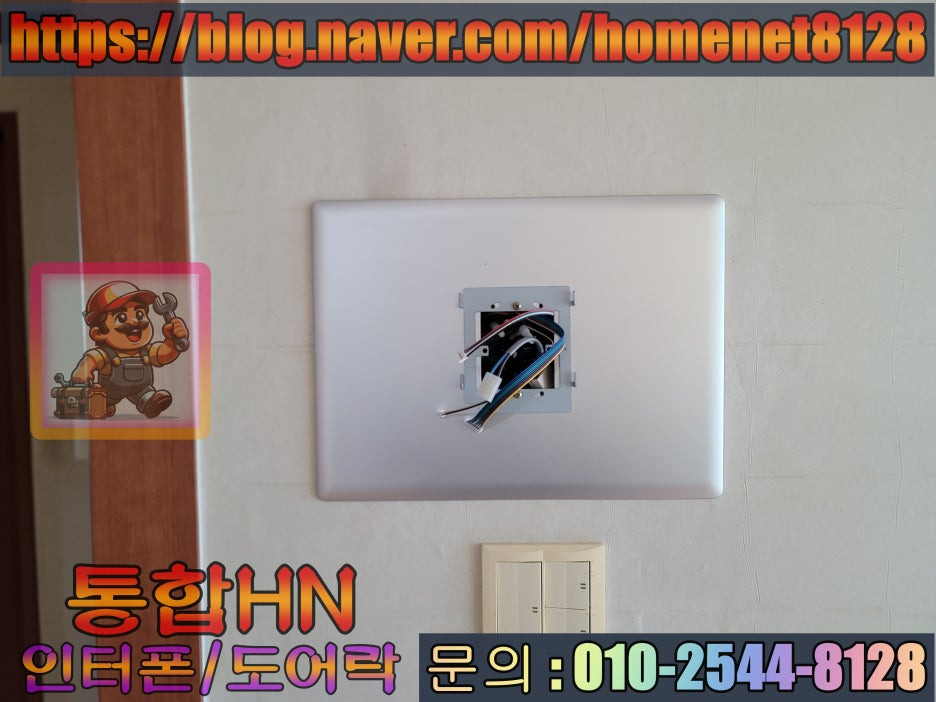

배선 작업이 끝이나면 기존매립함을 마감하기 위해서 기초철판을 사용해서

타공구멍을 막아줍니다.

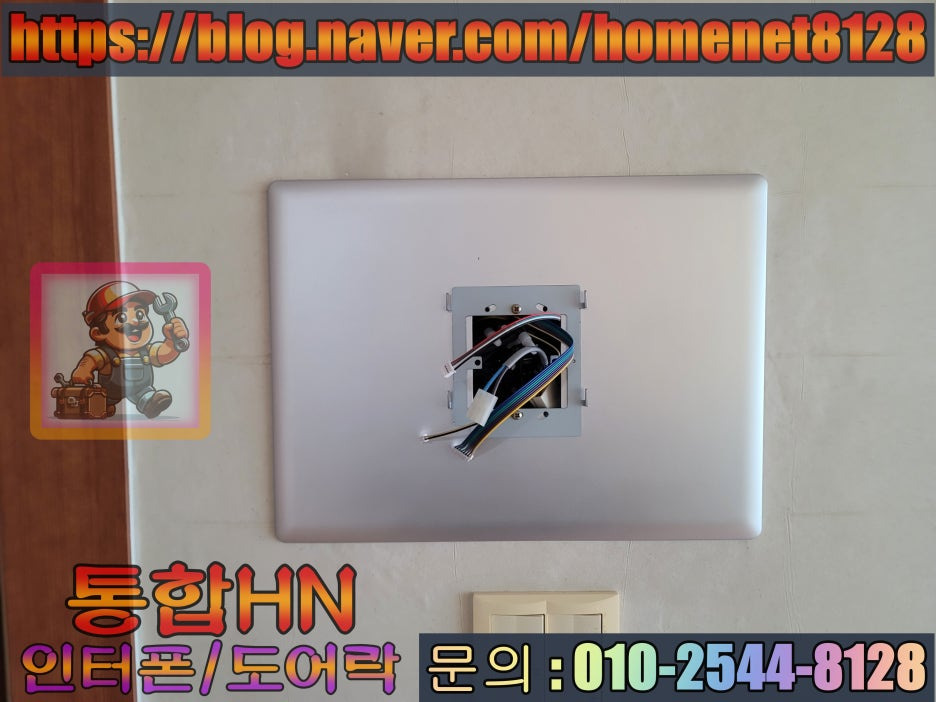

그위로 실질마감판과 제품거치를 위한 브라켓을 수평을 잘 잡고 고정해줍니다.



마감 작업이 끝이 났으면 하네스잭들을 제품뒷면에 정확히 연결해주고 브라켓에

거치해주면 실내 작업은 1차적으로 끝이 납니다.



이때 저는 늘 전원을 인가하지않고 도어카메라 작업이 마친후에 전원을

넣어줍니다.



전원을 미리 넣어두면 카메라 작업중 실수로도 쇼트가 발생할수있기에

전원은 모든 작업이 다 끝이난 다음 인가해줍니다.

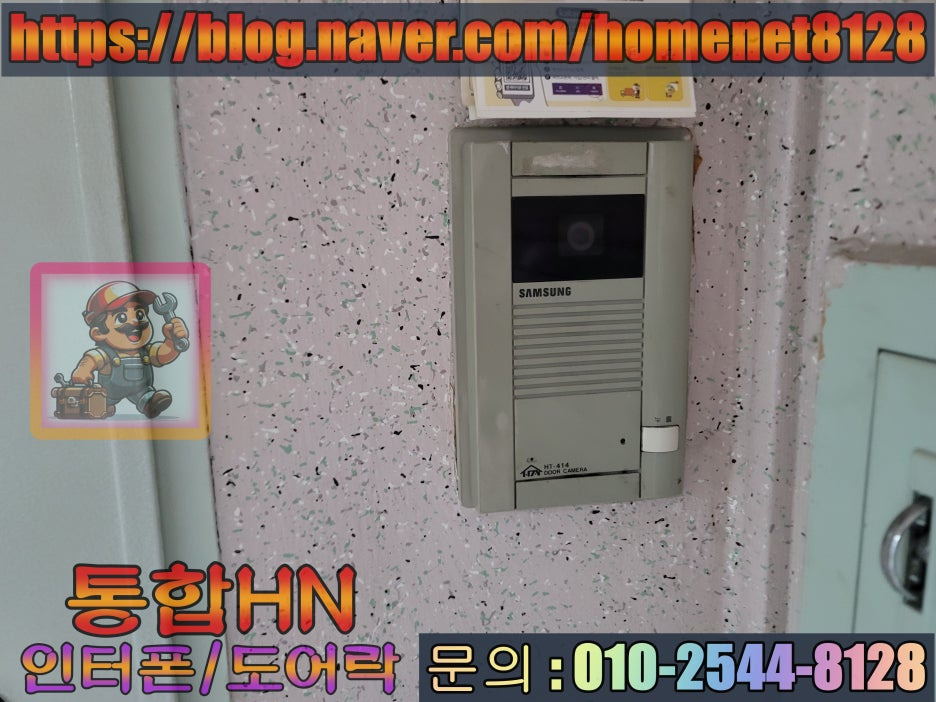

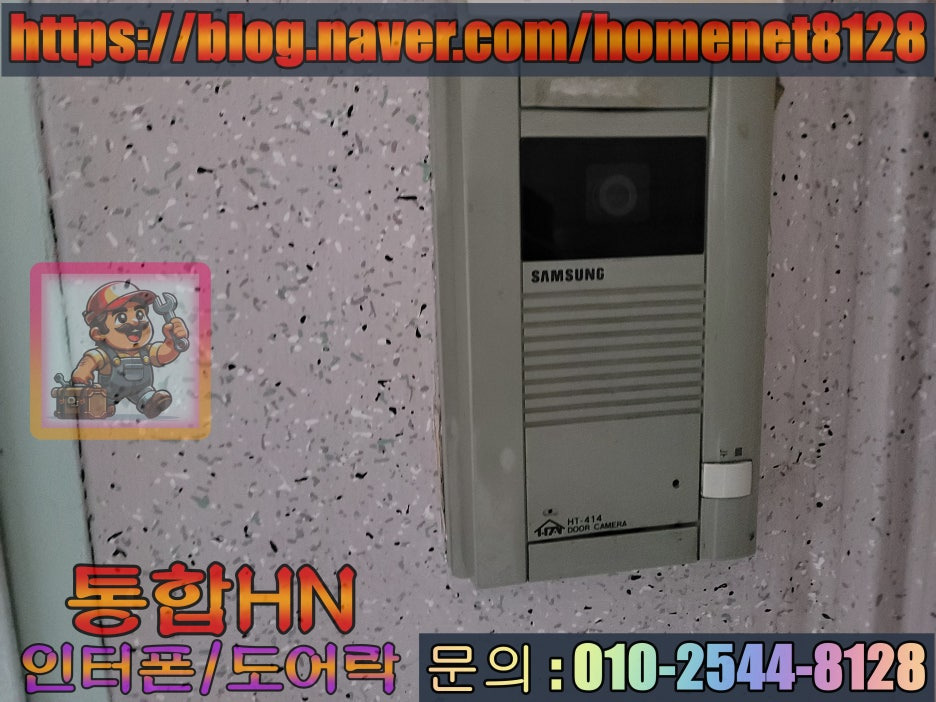

기존 흑백 현관카메라 입니다.



오른쪽 버튼이 내려앉아서 호출이 안되는 고장도 자주 발생합니다.



1층은 되는데 집앞은 안된다는 분들의 경우 스위치가 손상된 경우가 대다수이고

안타깝지만 수리는 불가능 합니다.

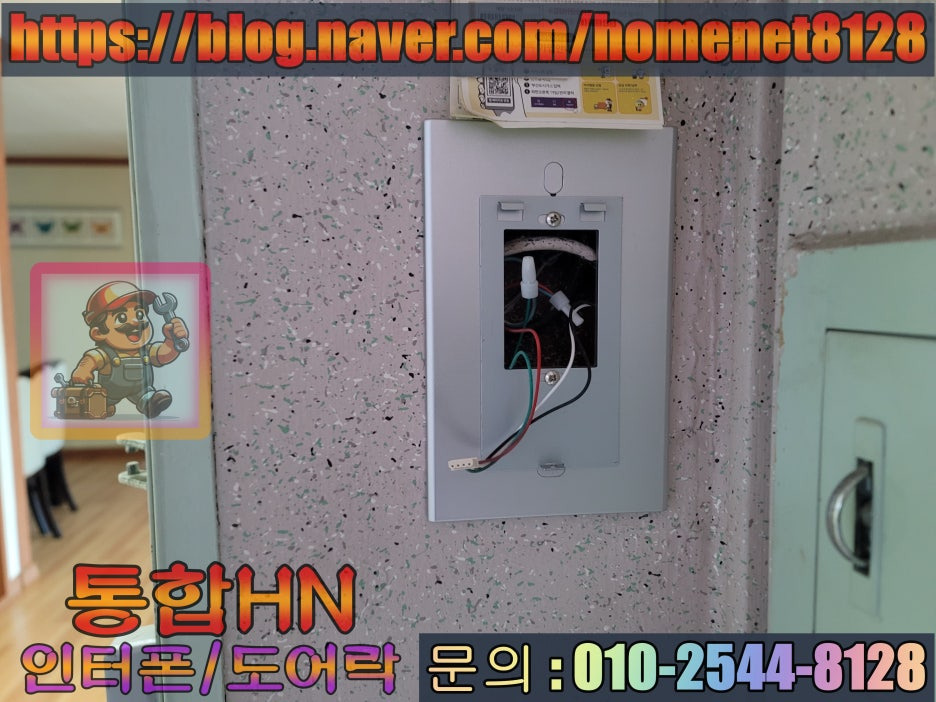

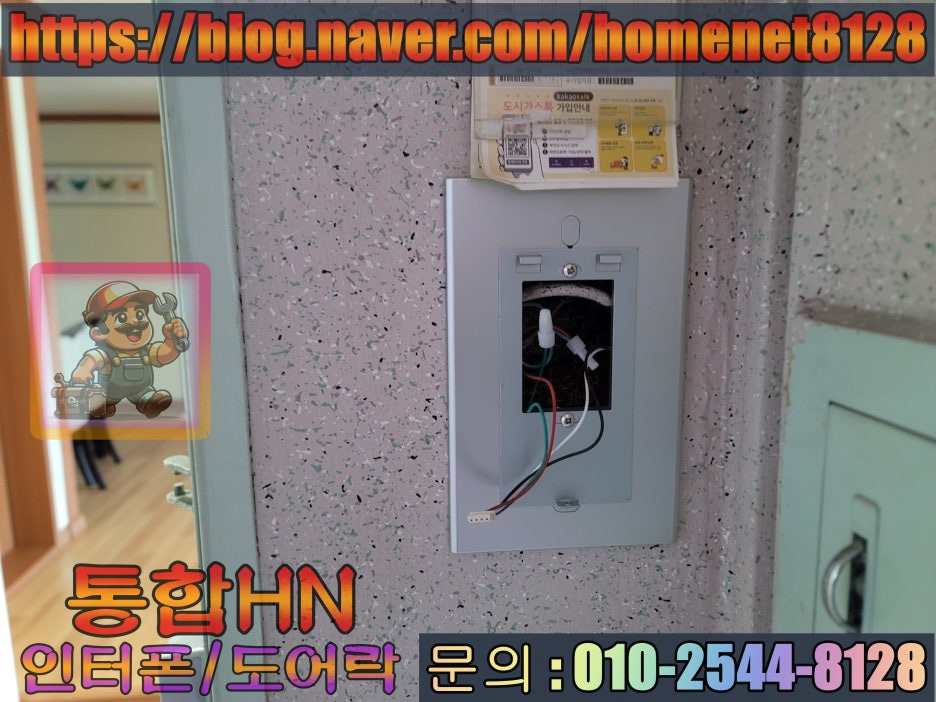

카메라 철거후 실내 본체와 연결하는 하네스잭을 다시 결선 작업해줍니다.

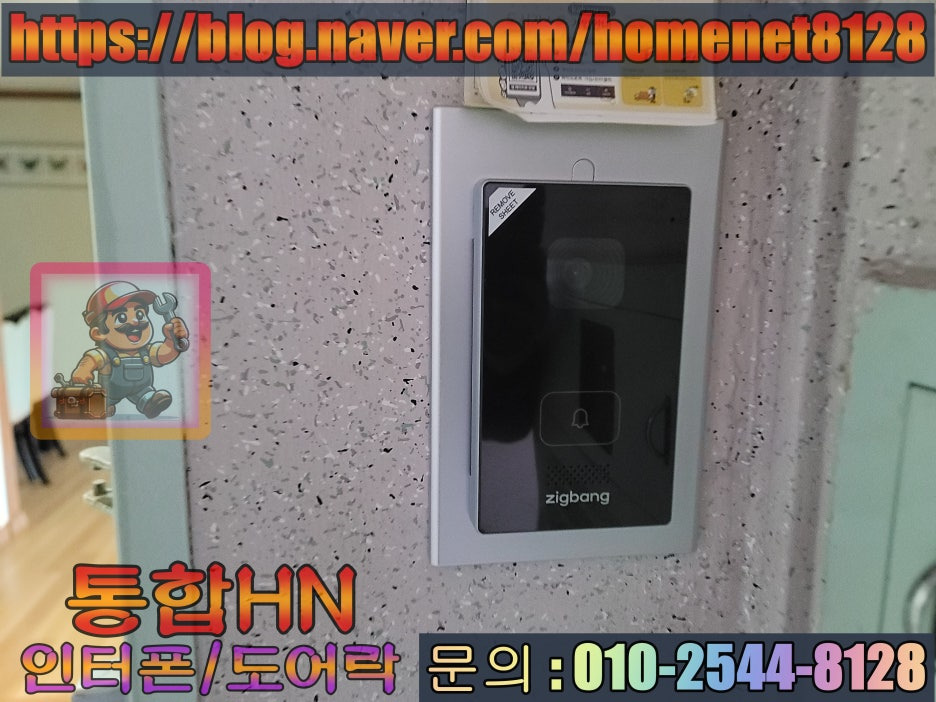

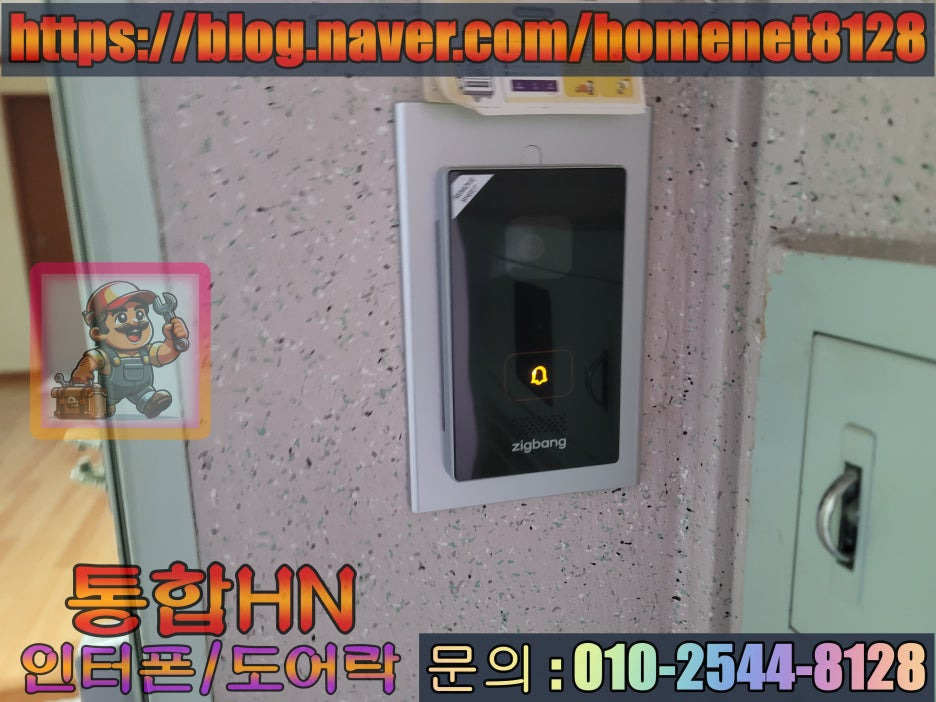

기존 카메라 역시 매립타입이라 마감판으로 마감처리후 카메라를 설치해줍니다.

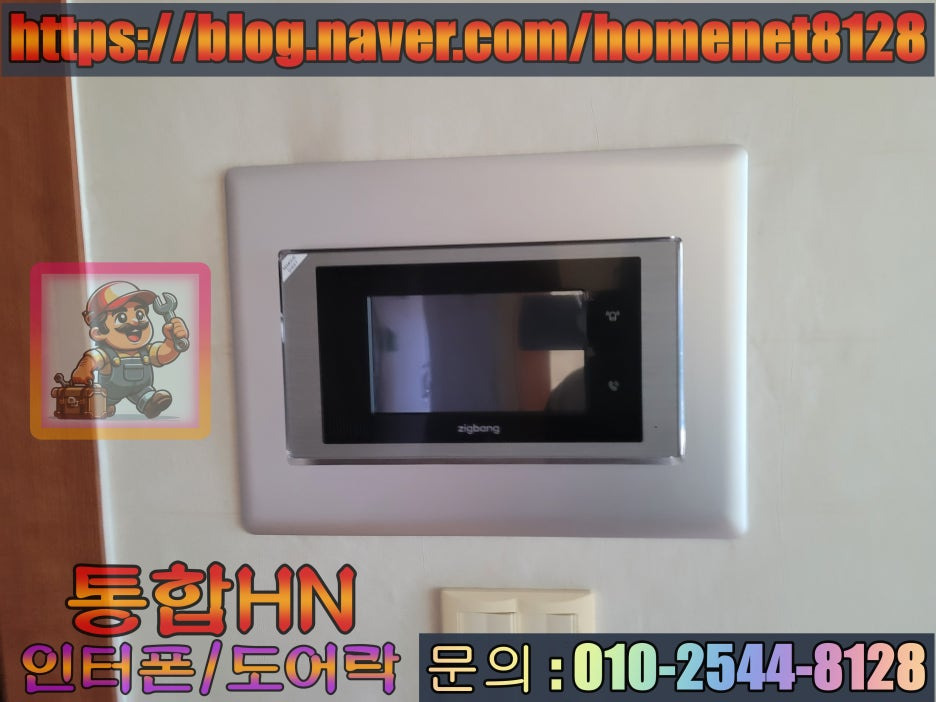

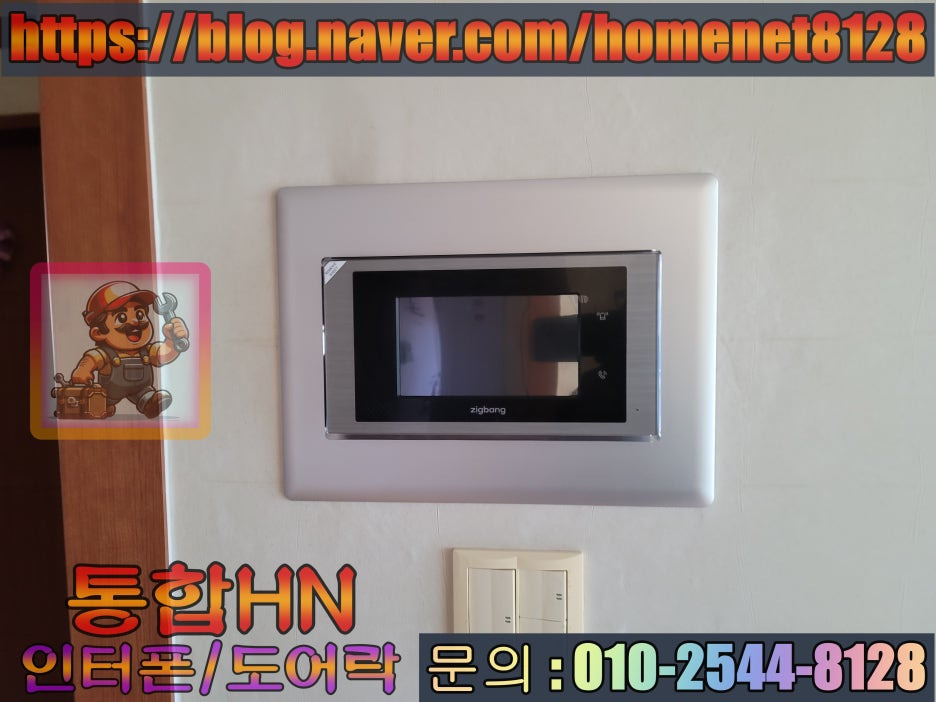

이렇게 설치가 마무리 되었고 이제 전원을 넣어주고 셋팅과 테스트 및 사용법

안내를 해드리면 오늘의 작업은 끝이 납니다.

정상적으로 전원이 잘 작동하고 있습니다.



아파트시스템이 5800으로 업그레이드 되어서 101동/102동/103동

사이에 세대간 통화가 가능해졌습니다.

단 구형이나 4.3인치 제품 사용중이신분은 경비실 걸어서 교환을 요청



제일 중요한 세대 ID를 정확히 계산해서 입력을 해줍니다.

이게 틀리면 우리집으로 호출이 안오고 다른집으로 호출이 걸립니다.



세대ID를 입력했다면 경비실로 호출해서 우리집 호수를 확인받으시며

동시에 통화 음질 상태도 체크해드렸습니다.

역시 정확한 입력 ^^

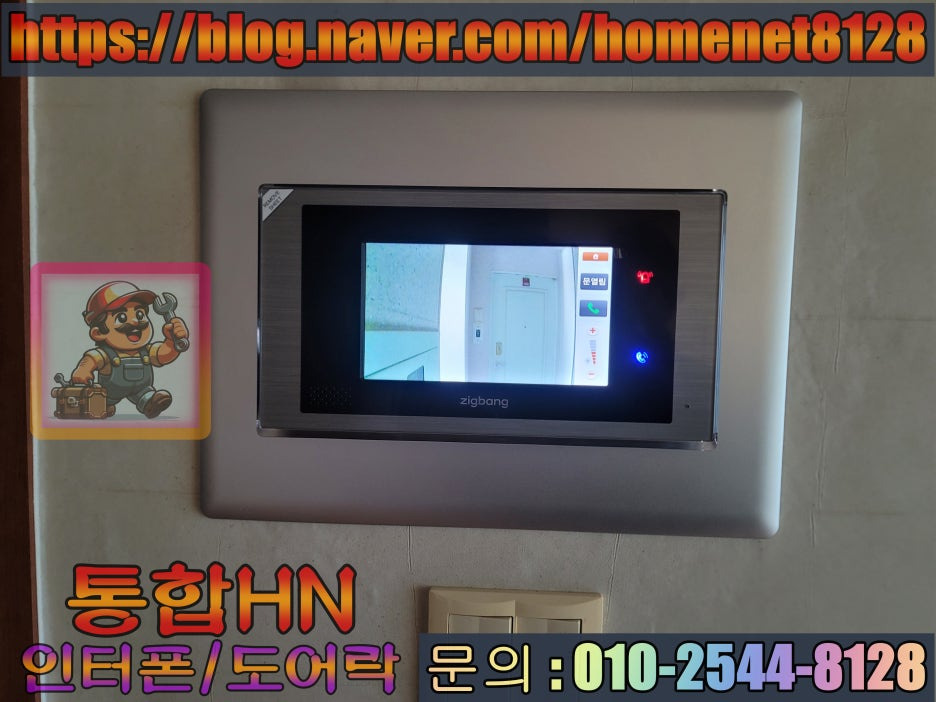

세대 현관 영상도 아주 잘나오고 있군요

고객님도 화면이 시원해서 좋다고 하시네요 ^^

SHT-102H 제품은 흑백이였으니 더욱더 비교가 되시나 봅니다.



다음으로 벨소리 조정법을 알려드리고 원하시는 볼륨으로 조정~



화면 조정기능은 기본으로 쓰시는게 제일 좋기에 그냥 사용하시라고 안내



입차통보기능이 제품은 있지만 대연동삼성아파트에는 차단기만 있기에

작동을 하지 않습니다.



이 시스템을 구축하는데 비용이 제법 많이 들기에 향후에도 아마 없지않을까...



끝으로 외출방법 기능을 안내드렸습니다.



SHT-3527XA 제품에 비상호출기능 탑재됨

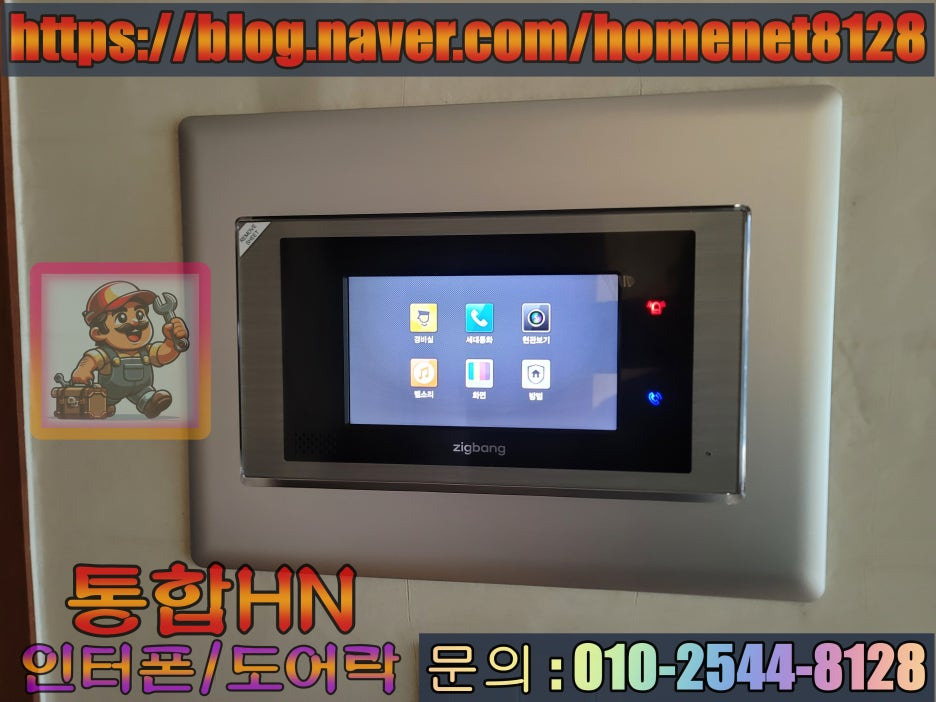

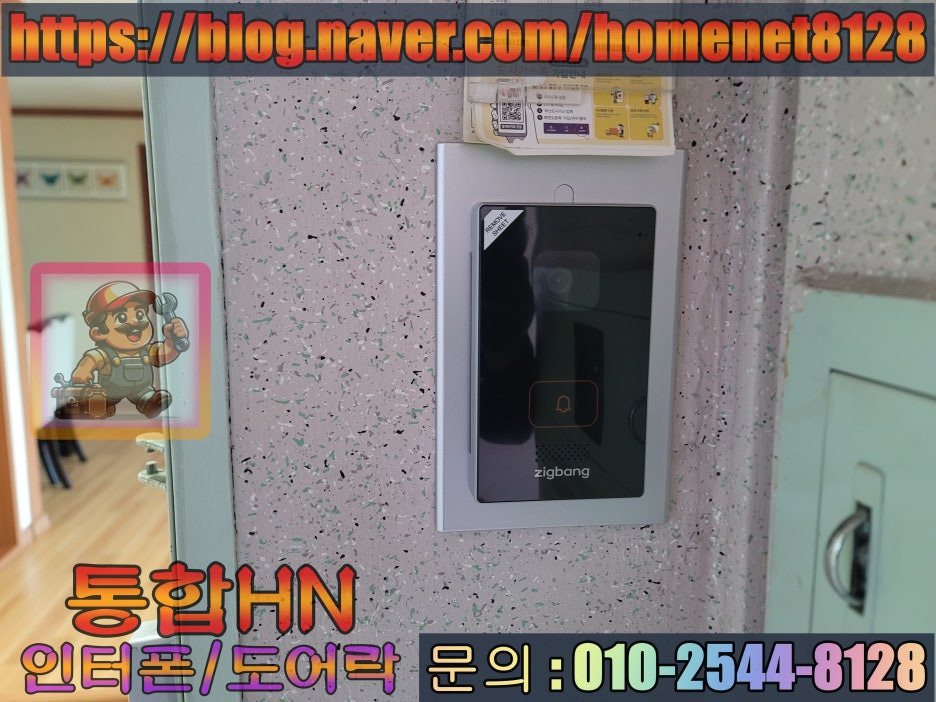

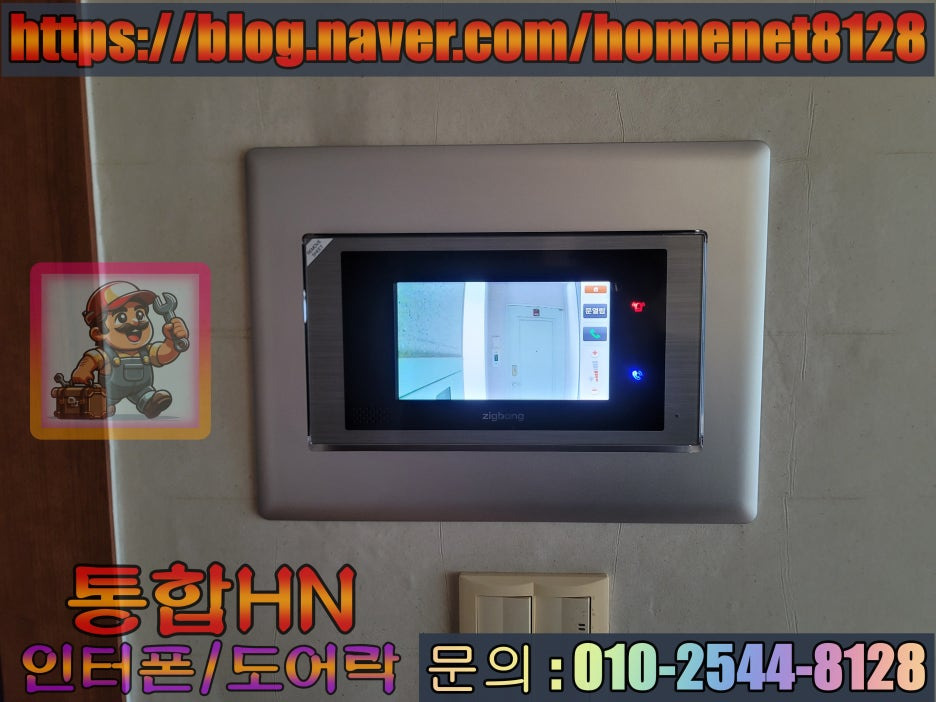

이렇게 SHT-3527XA 직방 7인치 인터폰(비디오폰)을 설치를 마무리하고

여러기능들에 설명도 상세하게 해드렸습니다.



고객님이 친절하게 하나 하나 알려줘서 고맙다고 하셔시면서 만족해하셔서

저역시도 기분이 좋았습니다.



계속 노이즈 때문에 불안해하시는 고객님을 위해서 출동은 빠르게 했지만

설치작업과 사용안내는 차분하게 해드리고 고객님 만족까지 확인한

이번건 역시 깔끔하게 처리하였습니다.





이상으로 대연동삼성아파트 인터폰 노이즈 오작동제품을

직방 7인치 비디오폰으로 교체한 포스팅을 마치도록 하겠습니다.



SHT-3527XA 제품 사용법(설명서)가 없으셔서 고민이신분들을 위해서

사용 메뉴얼을 업로드 해드리고 있습니다

다운받으셔서 참고 하세요

파일 첨부통합HN에서 올려드린SHT-3527.pdf
