양산물금 우남퍼스트빌아파트 인터폰/도어락 교체후 연동셋팅 - 메뉴얼 첨부
이 포스팅은 PC 화면에서 최적화 되어있습니다.
함께 서로 격려하며 블로그 성장시킬
서로이웃님을 모시고 있습니다.
설치제품 직방 월패트 SHN-8820 과 솔리티 도어락 SP-7000
월패드와 도어락 교체 작업에 대한 정보가 담겨있습니다.
또한 영상중간에는 도어락 셋팅방법도 나옵니다.
안녕하세요~ " 통합 HN " 입니다.
우리 업체는 인터폰시스템 시공컨설팅과 유지보수관리를 전문으로 하는 업체입니다.
저희는 아파트/오피스텔/다세대주택/빌라/상가 등 시설물에 대해 무인전자경비시스템
(인터폰, 도어락, CCTV, 자동문, 로비폰)을 신설과 유지보수를 해드리고 있는
인터폰통신전문업체 입니다.
아파트 배경이야기
출처 입력
이번 포스팅을 진행하게된 양산시 물금읍 물금신도시에 위치한 우남퍼스트빌아파트는
3여년 전 아파트에서 진행하신 홈네트워크 시스템 서버장비 교체공사를 저희업체에서
진행하였고 이후 지속적으로 세대 월패드와 공용부 장비들을 관리해드리고 있습니다.
기존에는 입주 당시의 서버장비만 사용하고 있었기에 세대기기를 교체를 하고 싶어도
신형 월패드를 구형 서버에서 인식을 할수 없어서 제품을 교체할수가 없었습니다.
설상 가상으로 세대에 설치된 SHN-8070 모델 또한 단종된지 오래되어 수리자재마저
공수가 되지않아 수리도 못하시고 교체도 못하시고 있는 상황이셨습니다.
[아마 지금 이글을 보시는 분들중에 이런 상황에 놓인 아파트도 있으실것입니다.
답답하시다면 문의주셔서 해결방안을 컨설팅 받으세요 (무료입니다.)]
그러던중 신형서버를 구축하고 기존 서버와 같이 동작할수있도록 서버증설 공사를
진행하여 현재는 구형월패드 SHN-8070과 신형월패드 SHN-8820 과
IOT 월패드 SHP-HB700를 모두 사용할수 있습니다.
하지만 아직 엘리베이터서버와 주차관제서버는 구형인체로 작동하고 있기에
홈넷서버와 가끔 원활하지 못한 통신을 보이고 있는게 아쉬운 점입니다.
이 부분에 대한 자세한 이야기는 다음 우남퍼스트빌 포스팅에서 풀어보겠습니다.
이만 뒷이야기는 줄이고 본격적인 오늘의 포스팅을 시작해 보겠습니다.
오늘의 이야기
출처 입력
월패드가 작동하지 않으신지 오래되셨고 도어락도 잠김기능이 너무 불안한 소리를 내면서
시건 된다면서 전체적으로 교체를 희망하셨고 추가적으로 월패드에서 도어락을 자동으로
열어주는 기능을 희망하셨습니다.
요즘 아파트처럼 원격제어를 하시려고 하셨습니다.
모든 원하시는 상황을 듣고 우남퍼스트빌에 사용하기 적당한 제품을 안내해 드린후
고객님의 결정에 따라 세대인터폰 홈넷은 SHN-8820으로 하였고
도어락은 가성비가 좋은 솔리티 SP-7000 모델로 선택하셨습니다.
아 인터폰과 도어락을 연동하시는 옵션도 선택하셨습니다.
그후 늦은 오후에만 시간이 되신다고 하셔서 원하시는 시간에
맞추어 방문드리게되었습니다.
화단에 너무 꽃이 이쁘게 피어서 같이 한것찍어보았습니다

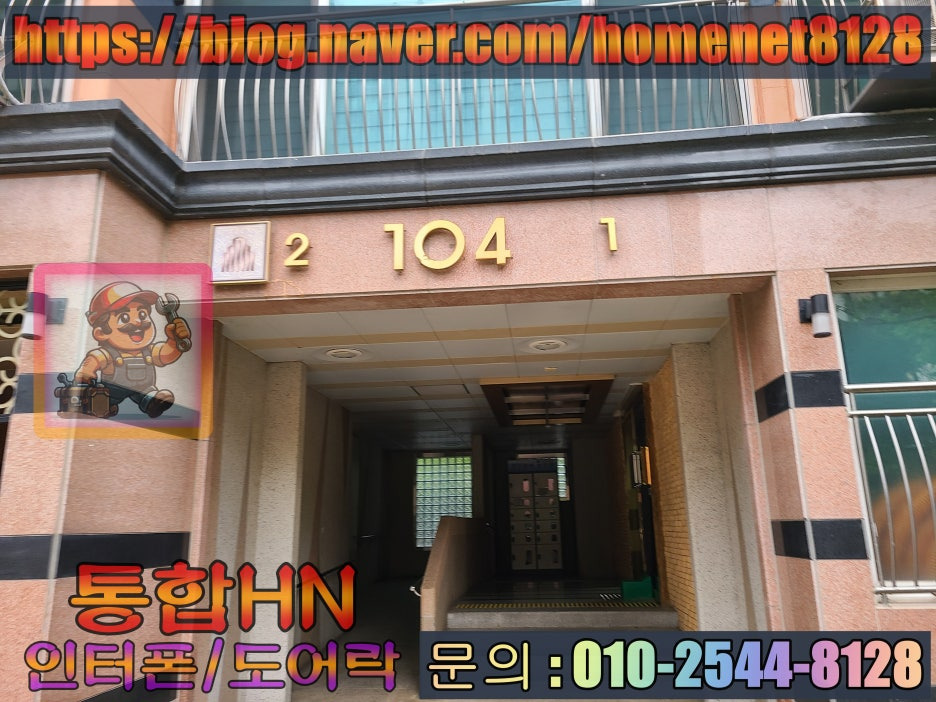

방문드린 세대는 104동 입주 고객님 이십니다.
이녀석 역시 서버증설 당시 구형 로비폰 SHN-582XL에서 교체된 제품입니다.
아쉬운점은 SHN-5380XL 모델이 나오기 전의 일인지라 SHN-5380을 이용한 원패스
기능을 사용하지 못하는게 아쉬운 점이지만 향후 기기 노후로 교체를 하게된다면
SHN-5380모델로 설치하면 원패스 기능을 무료로 사용가능합니다.

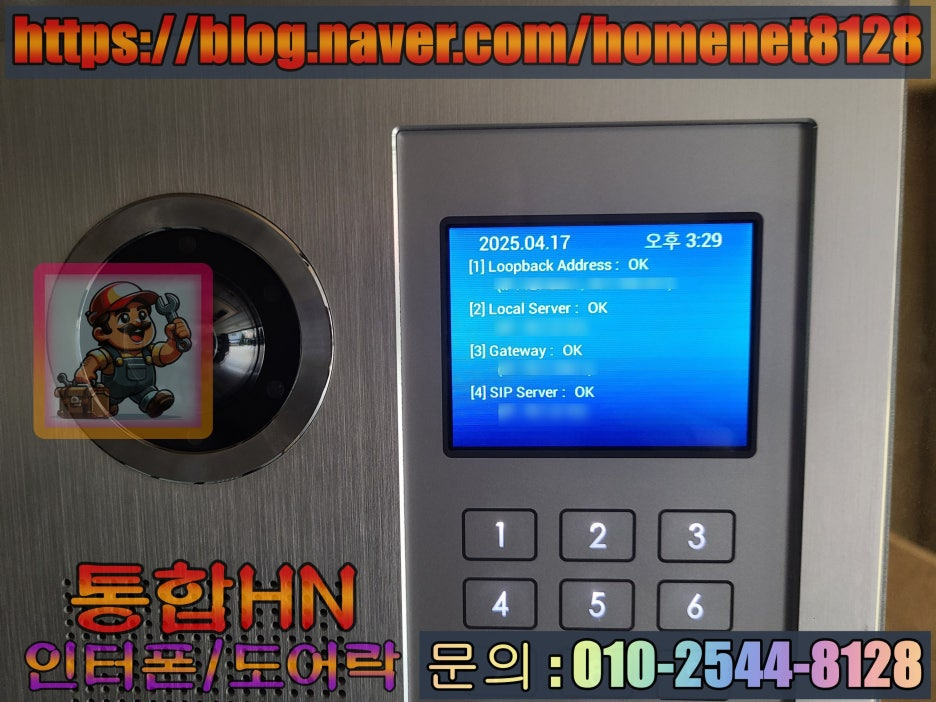

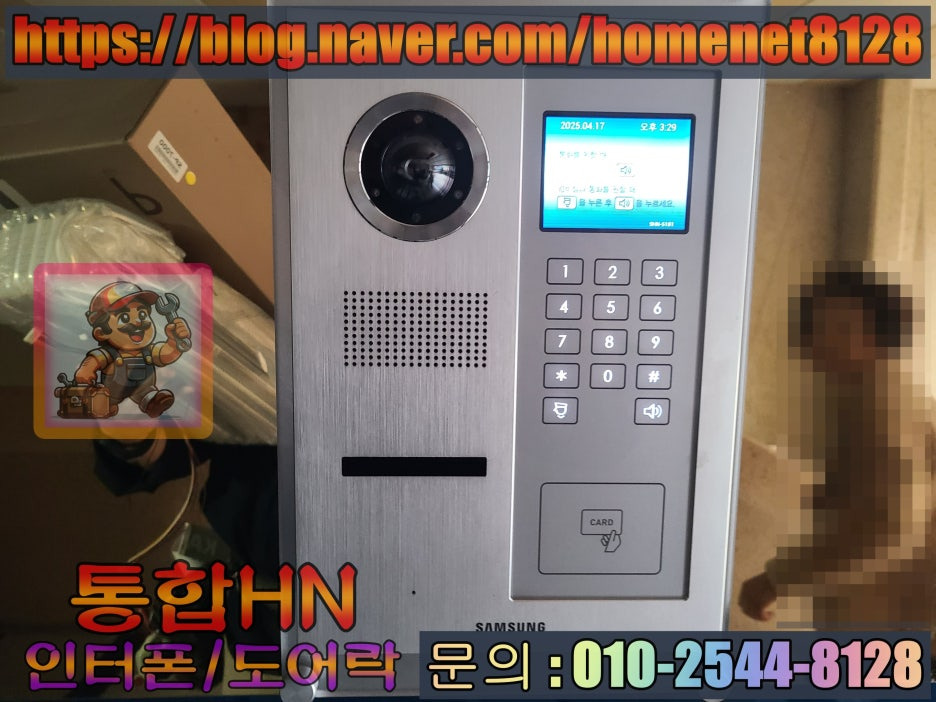

세대 방문전 네트워크의 문제가 없는지 간단하게 로비폰에서 통신상태를 체크해줍니다.
이렇게 확인을 해두어야 혹시나 세대에서 네크웍문제가 발생해도 원인을 축적해
볼수가 있기에 통신상태 확인은 아주 사소하지만 중요합니다.
아. 이건 로비폰 관리자 모드에서만 확인가능하기에 아무나 볼수없습니다.
맞으신것 같네요. 다른세대인가 싶어서 옷매무새 다듬으면서 한컷찍어두었습니다.

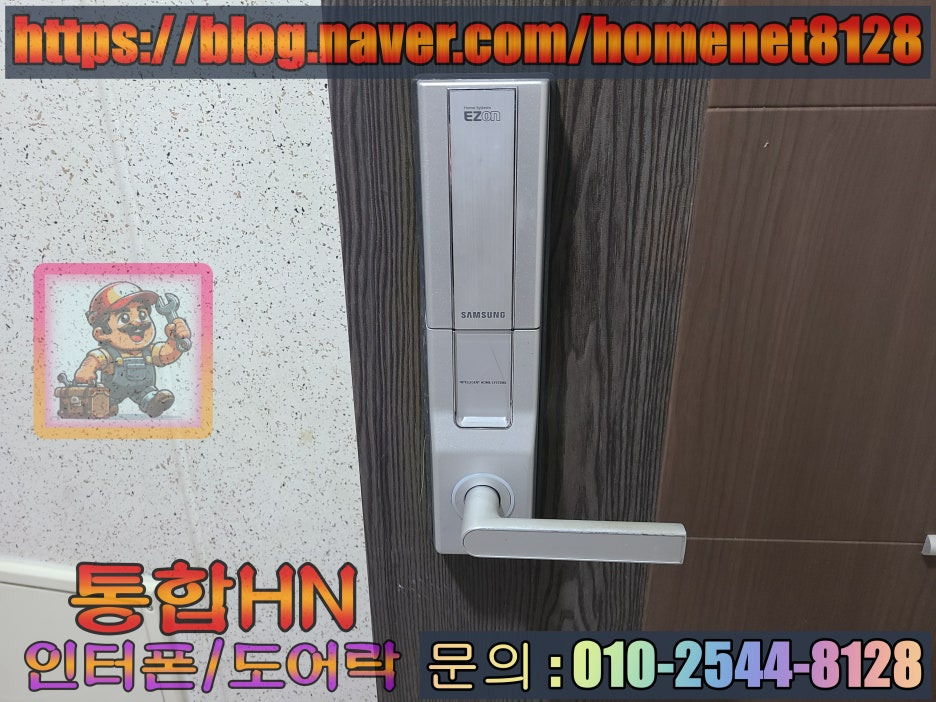

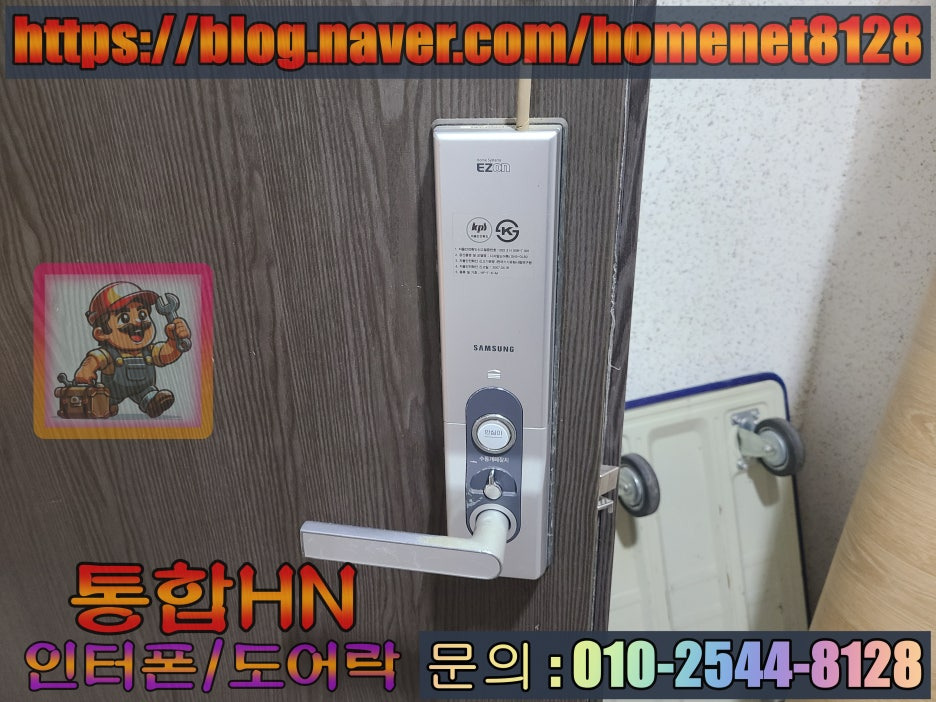

입주 당시에 설치되어있던 SHS-DL50 모델입니다.
이제 마지막이기에 철거전에 한컷 찍어주었습니다.
(그동안 수고많았어~~)

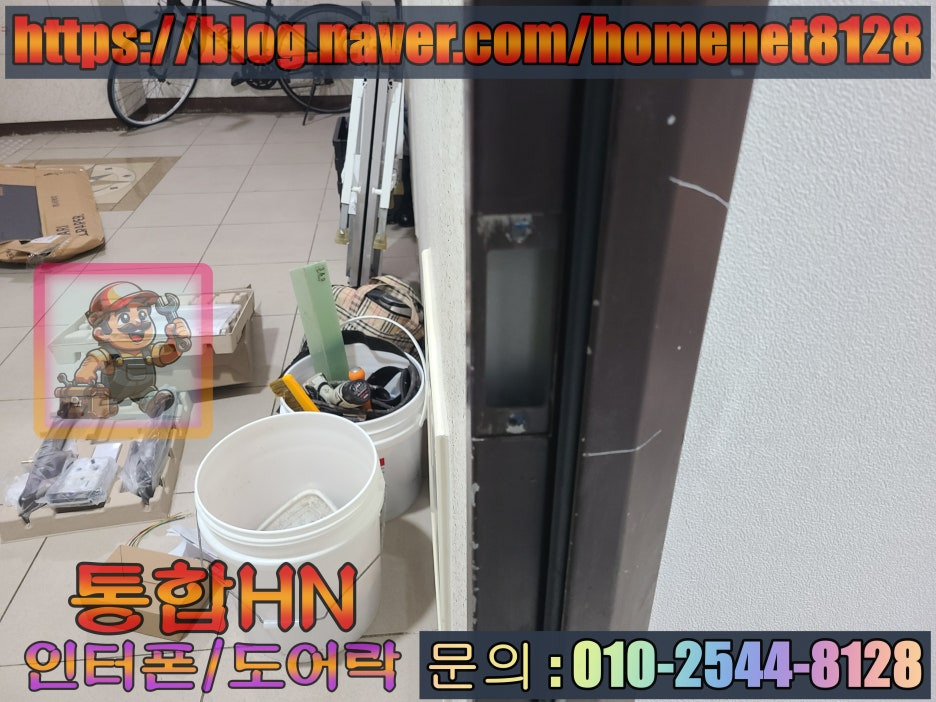

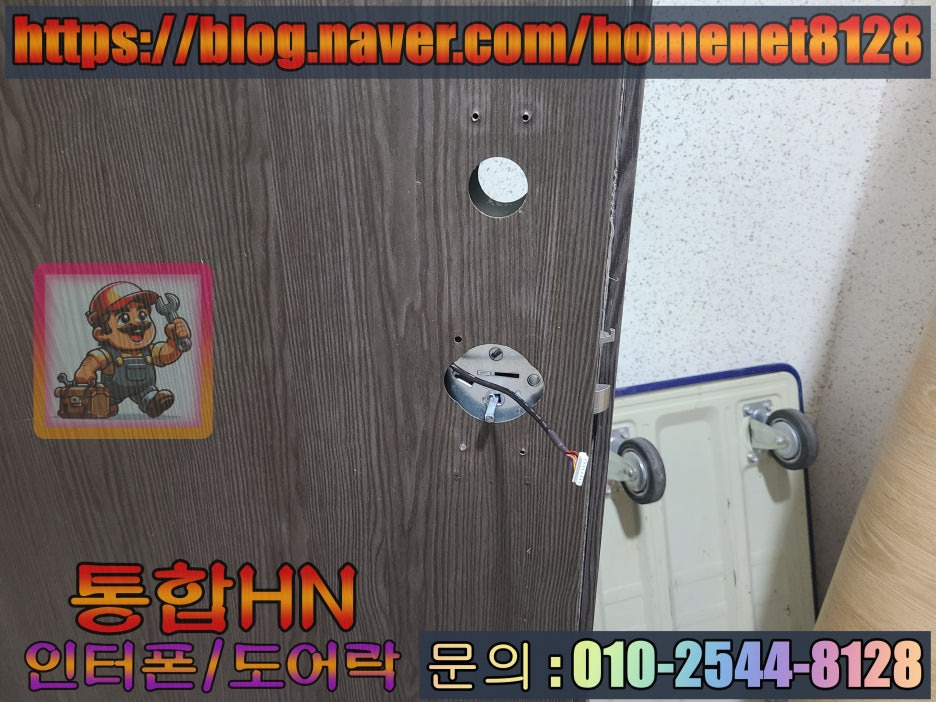

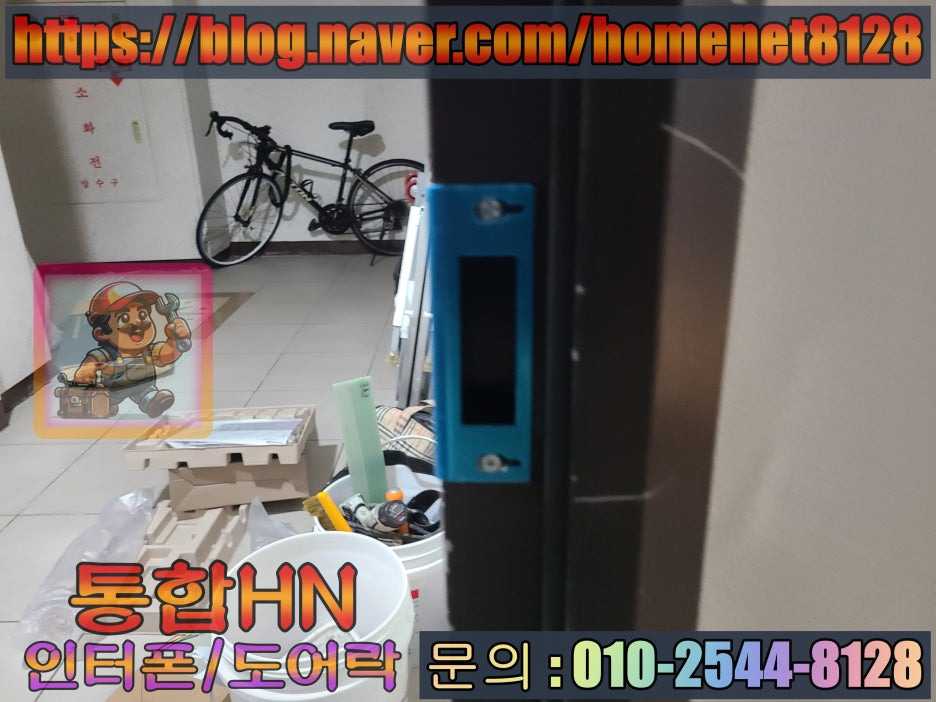

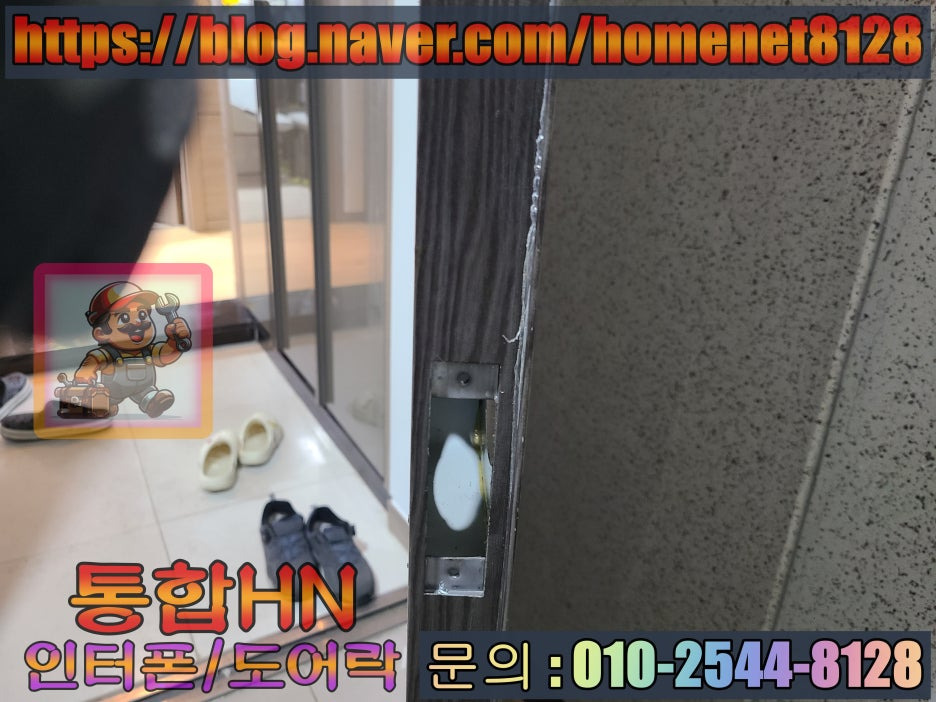

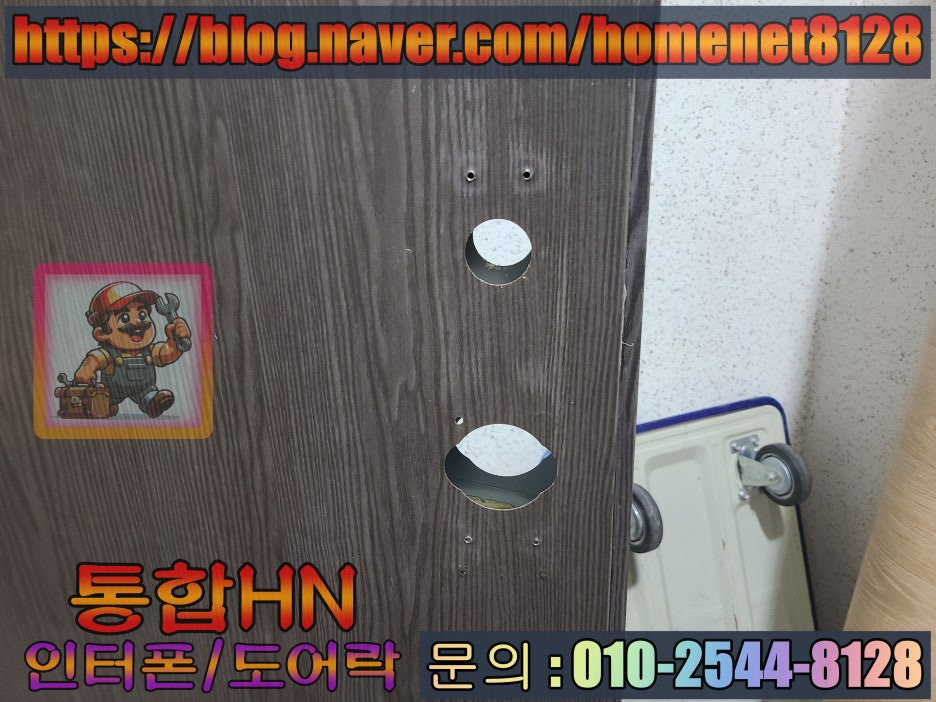

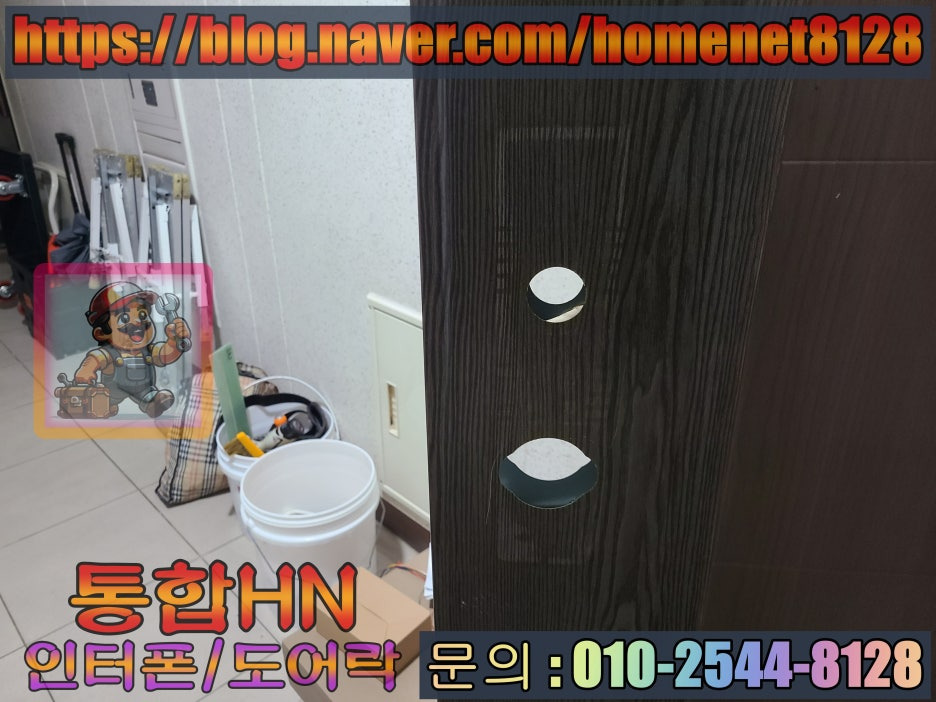

깔끔하게 철거해주었습니다.
이제 시속하게 설치 작업을 진행해줍니다. 여러 작업자가 한 세대에 모이면 서로의 동선에
걸리적 거리는 경우가 발생하기에 빠르게 작업을 하고 동선의 충돌이 없도록 해줍니다.

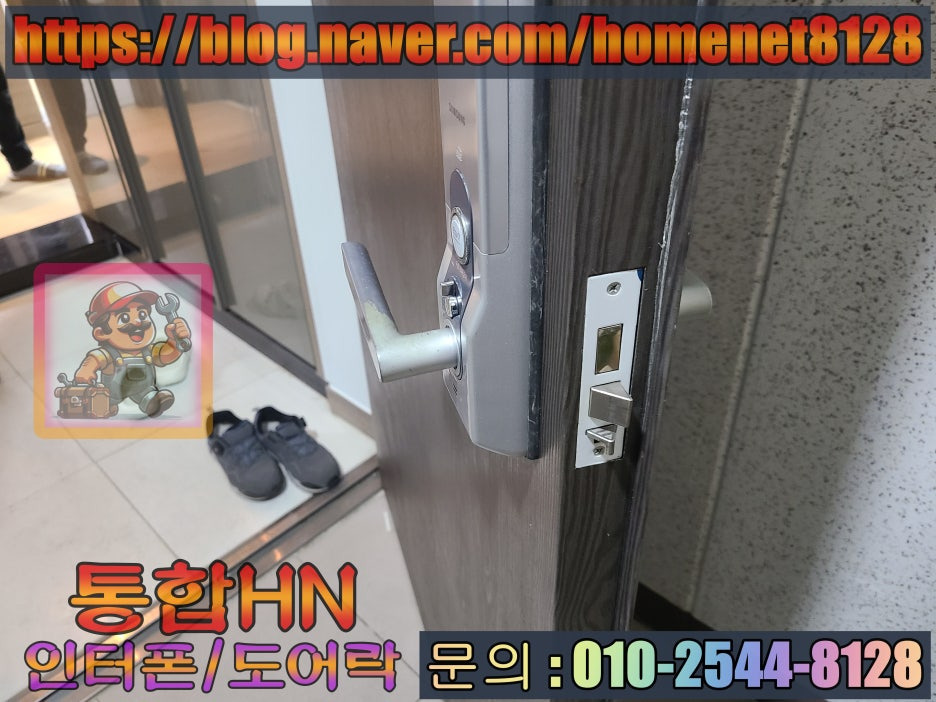

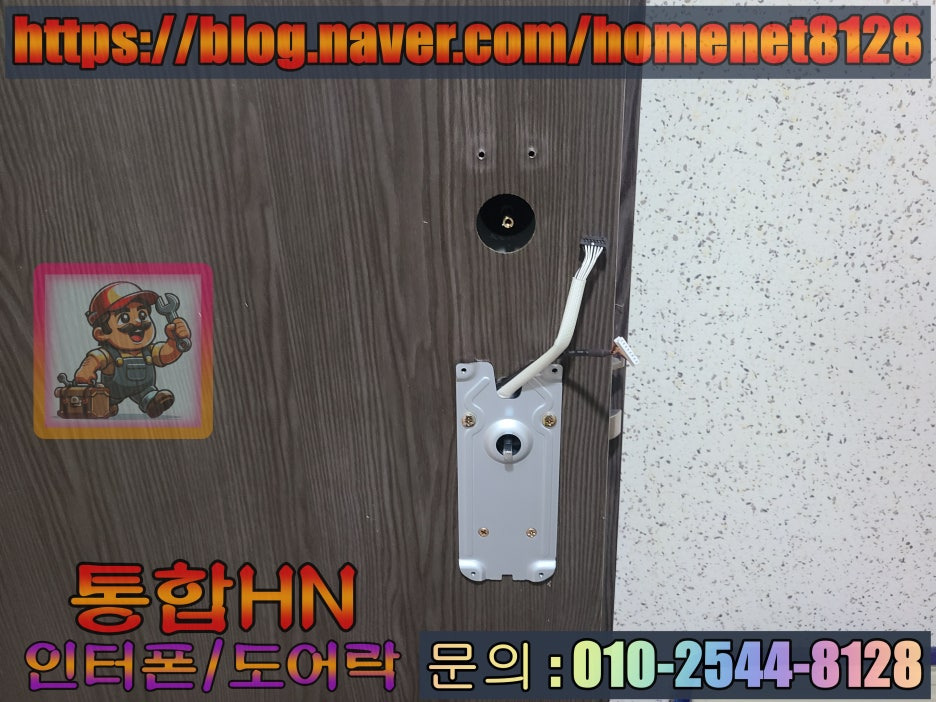

모티스 먼저 장착하고 바깥쪽 아웃바디를 삽입한후에 인바디 쪽에서 브라켓을 사용해서

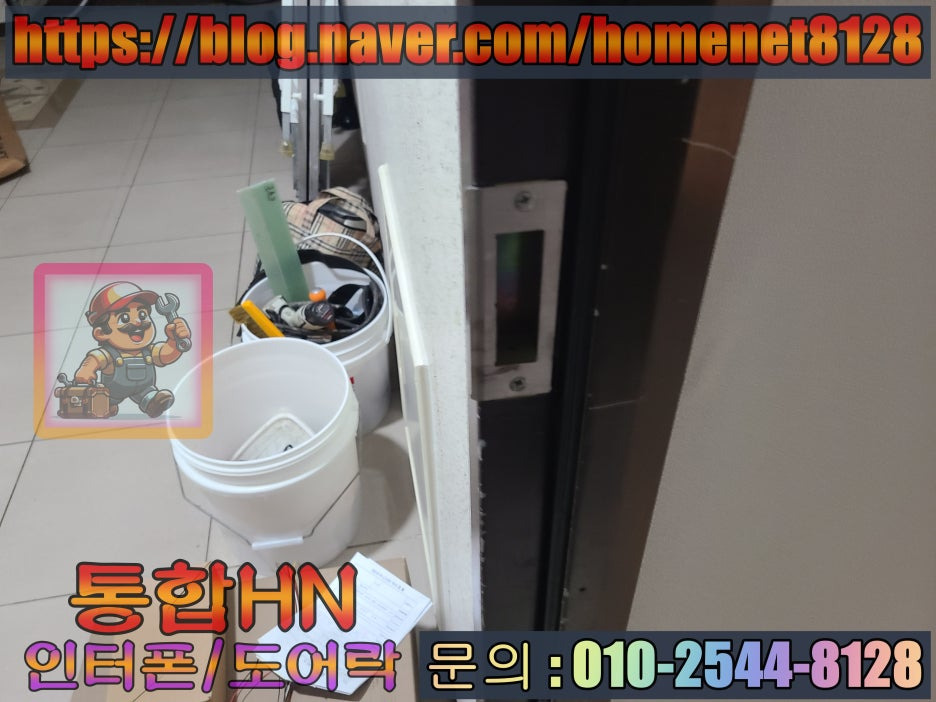

고정작업을 해준후에 인바디까지 연결해주고 문틀의 스트라이크 까지 교체해주면 기본
작업은 끝이 납니다.

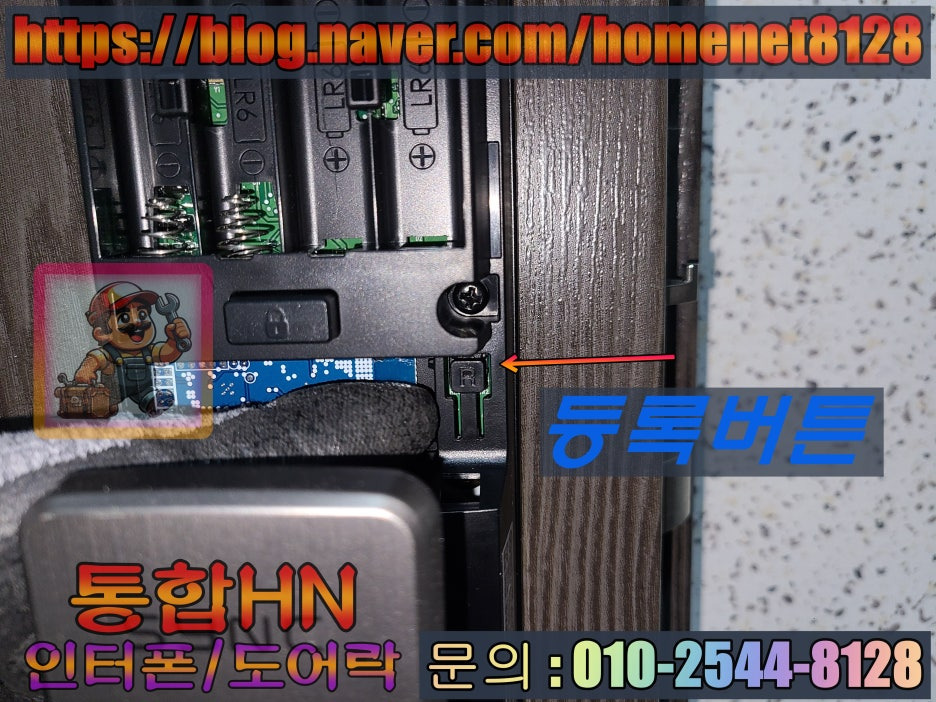

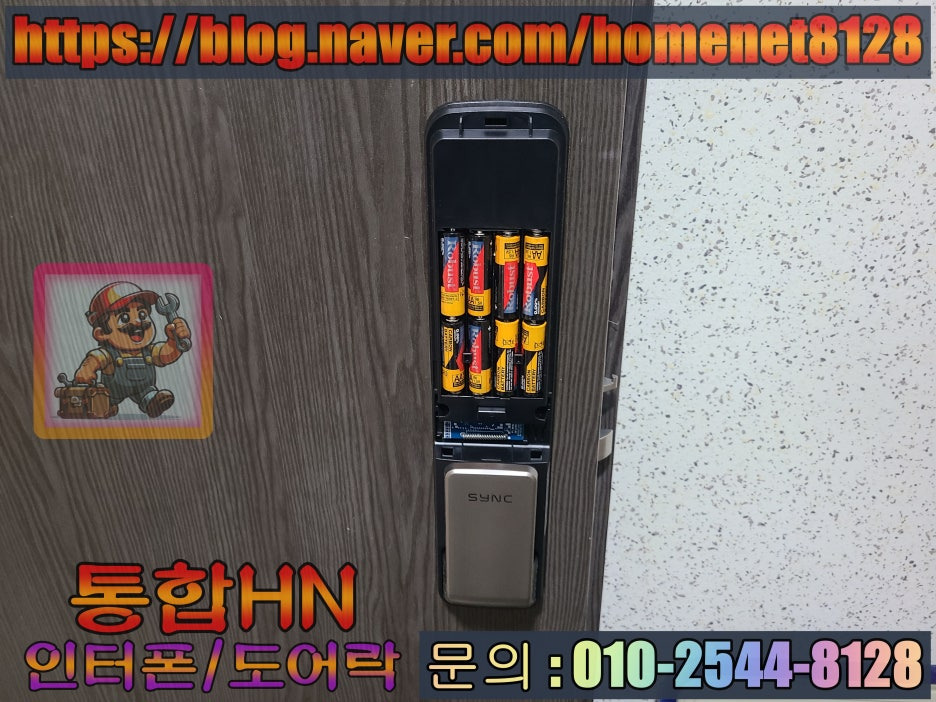

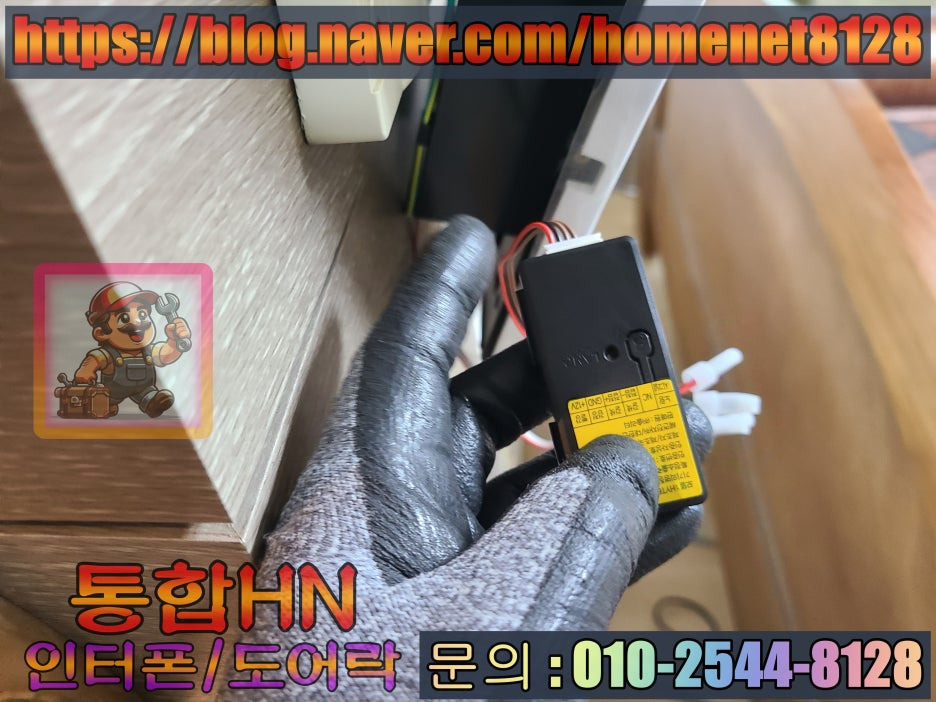

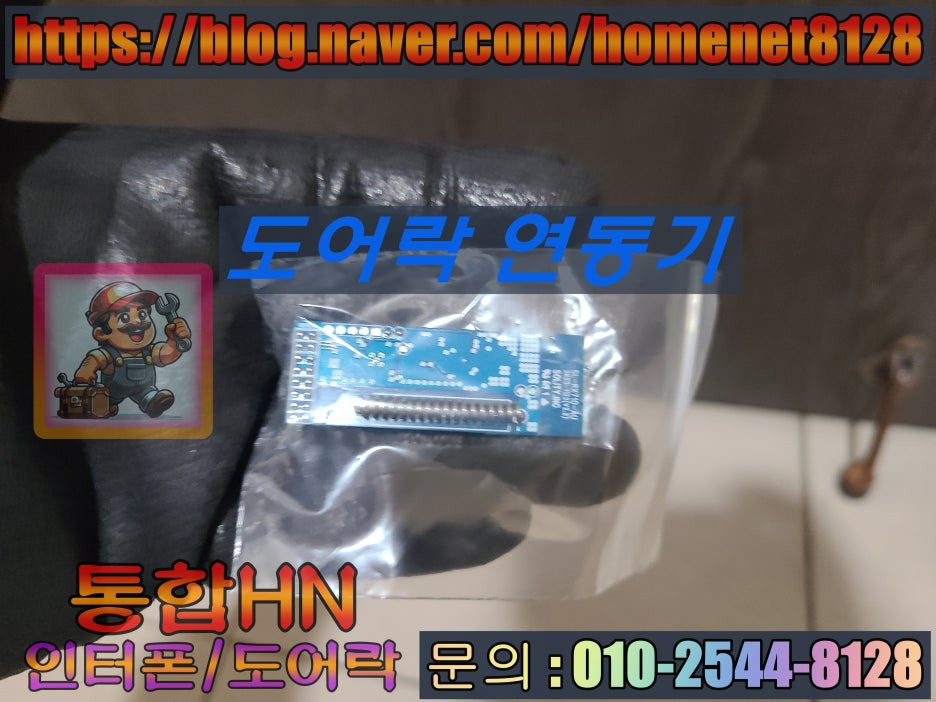

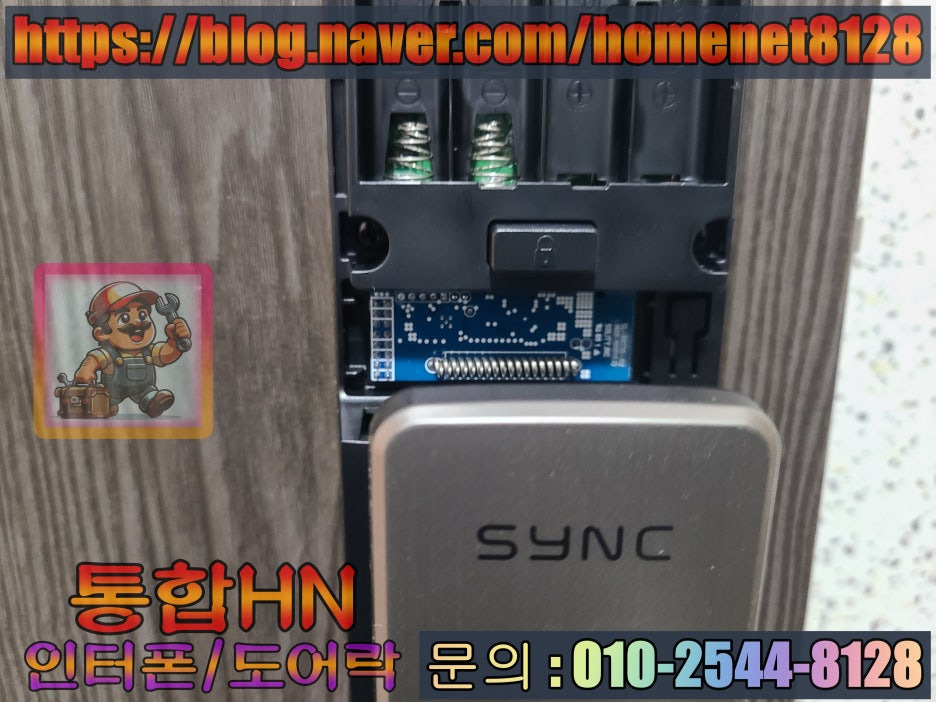

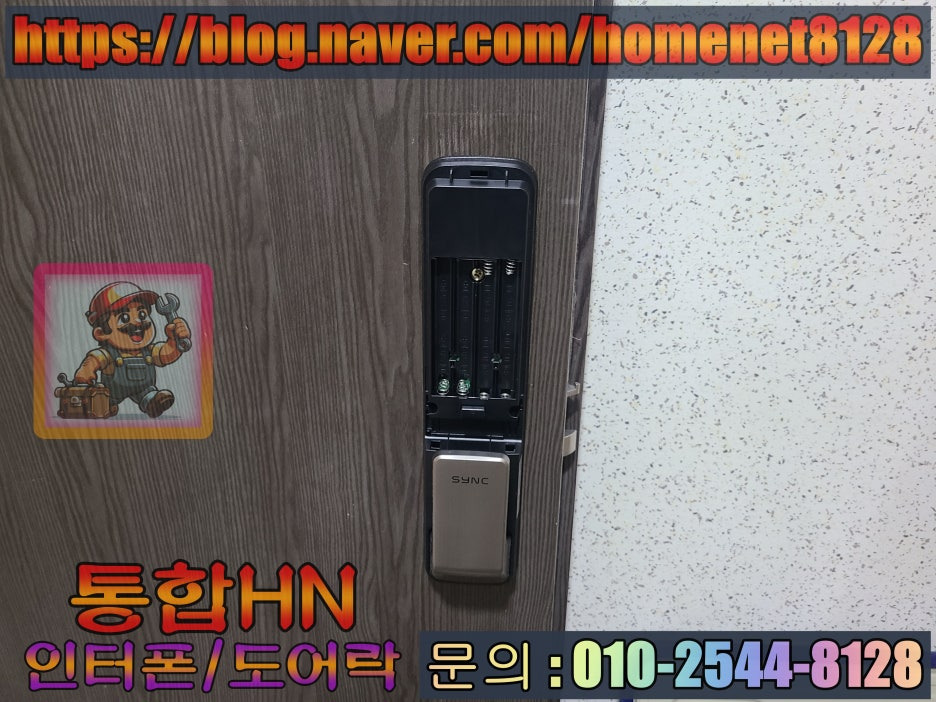

끝으로 도어락 원격문열림을 하기위한 연동기를 도어락에 장착해줍니다.
이때 절때 건전지 넣은 상태로 끼우면 안됨, 쇼트발생 기판고장나니깐 연동기 장착후
건전지를 넣어줍니다.
사진 설명을 입력하세요.

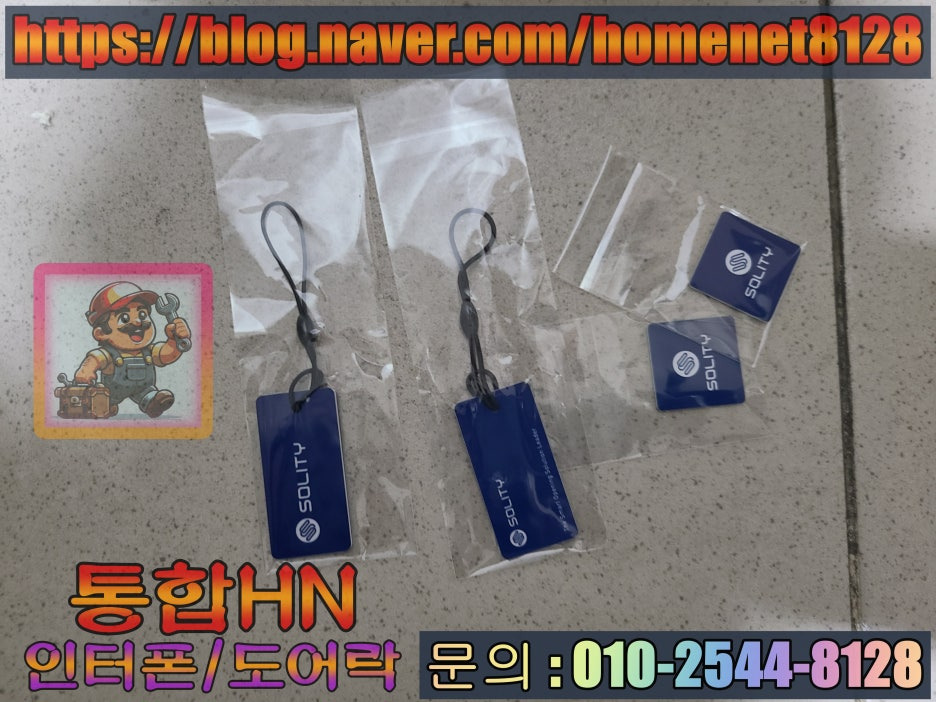

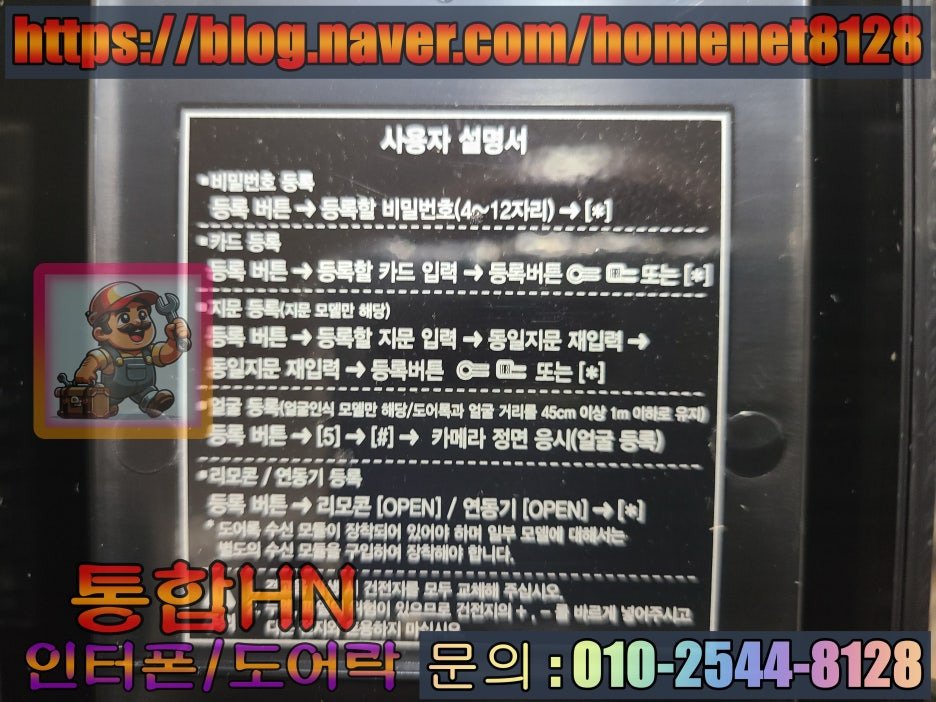

카드키는 4개가 들어있고 간단 설명서는 건전지 커버안에 있습니다.

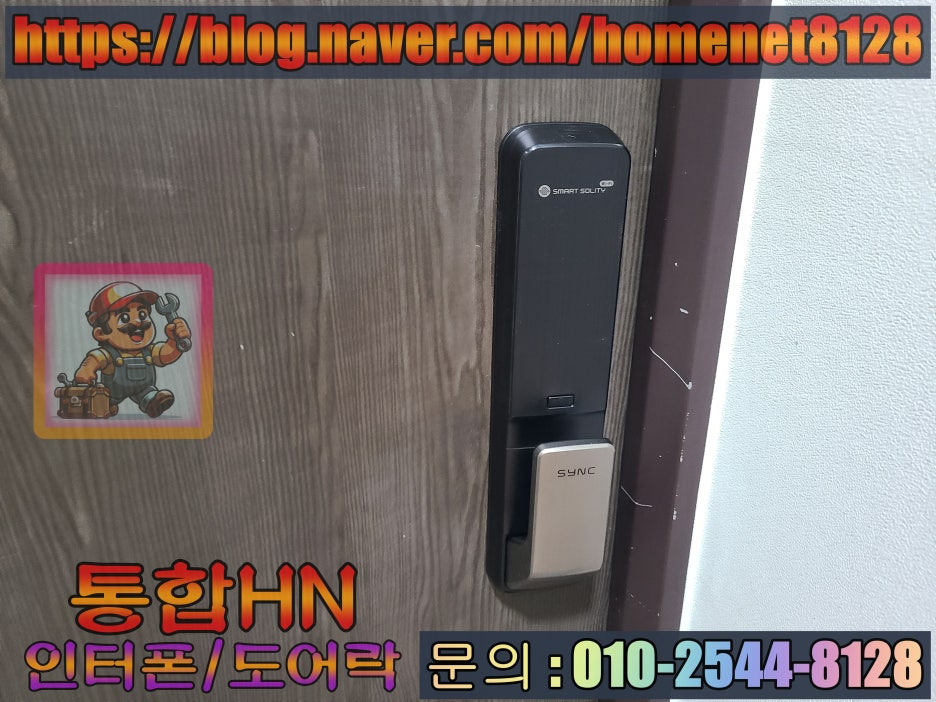

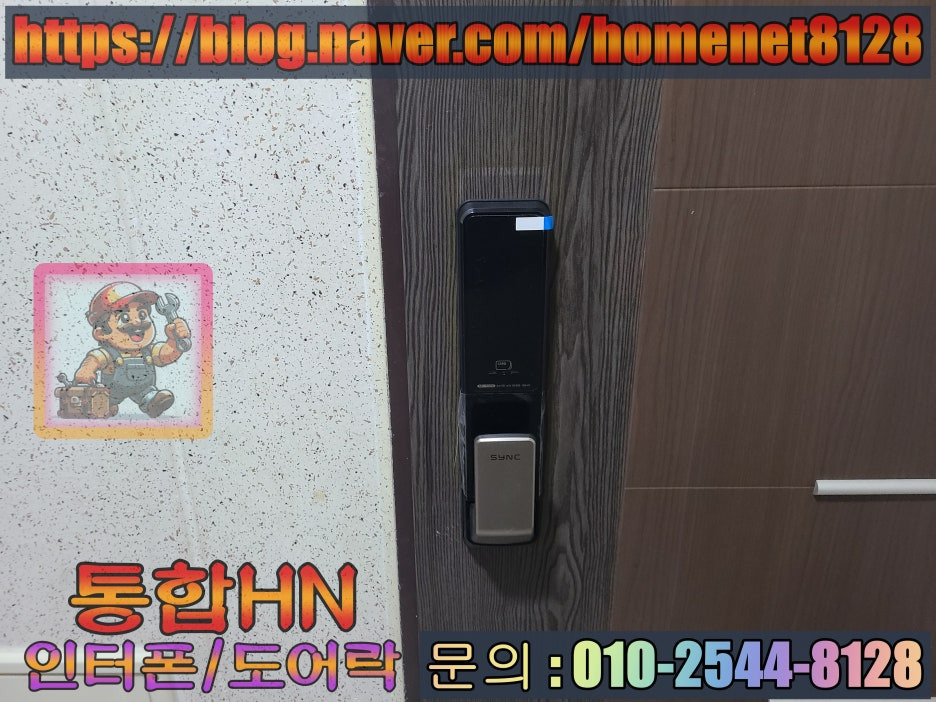

깔끔하게 잘 설치가 되었네요
그럼 시연테스트를 해봐야겠습니다.
카드키와 비밀번호를 이용한 개폐시연입니다.
잘 작동하고 핸들링도 아주 부드럽습니다.
1차로 도어락 작업은 마무리가 되었고 2차전으로 월패드를 교체해야합니다.

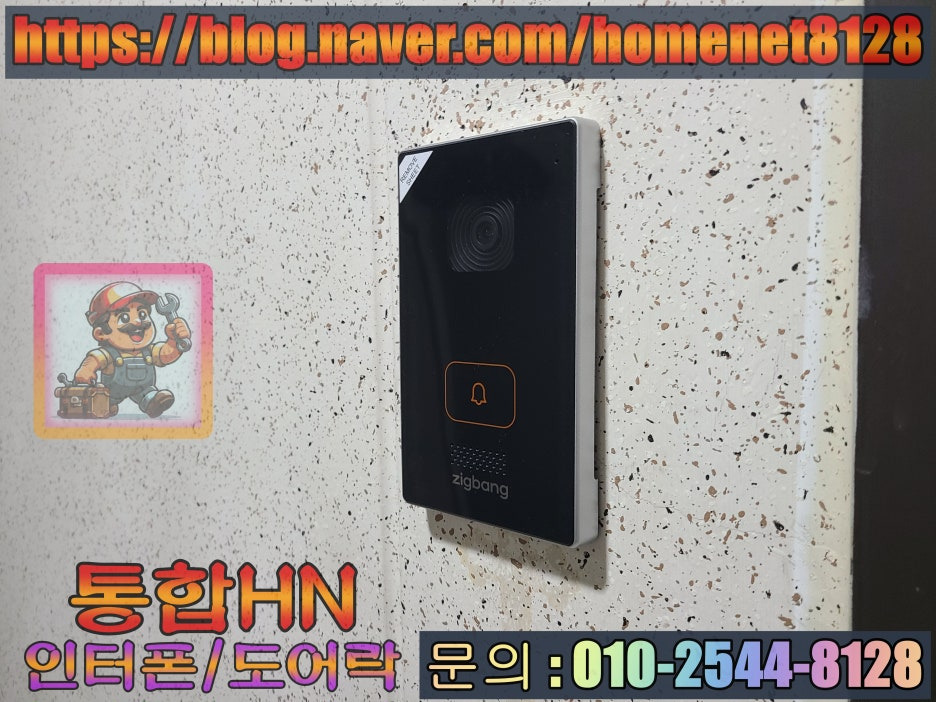

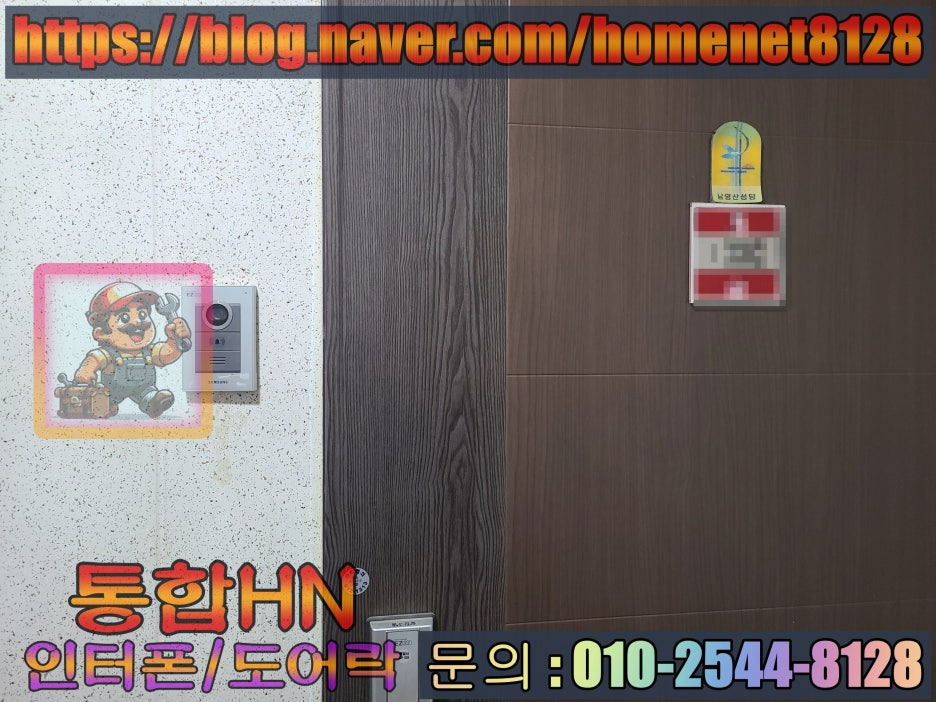

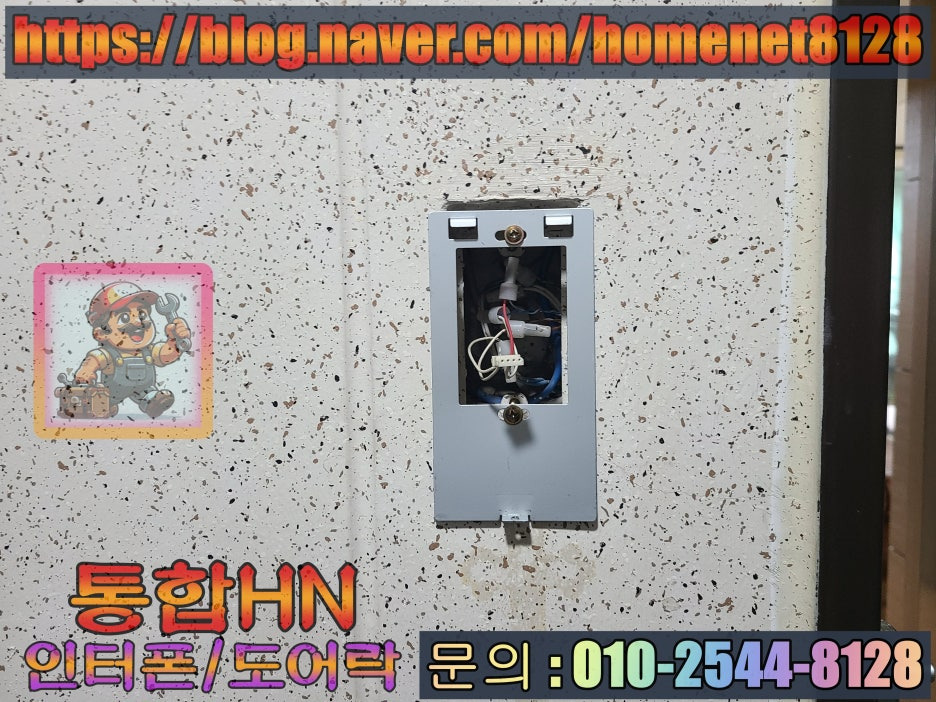

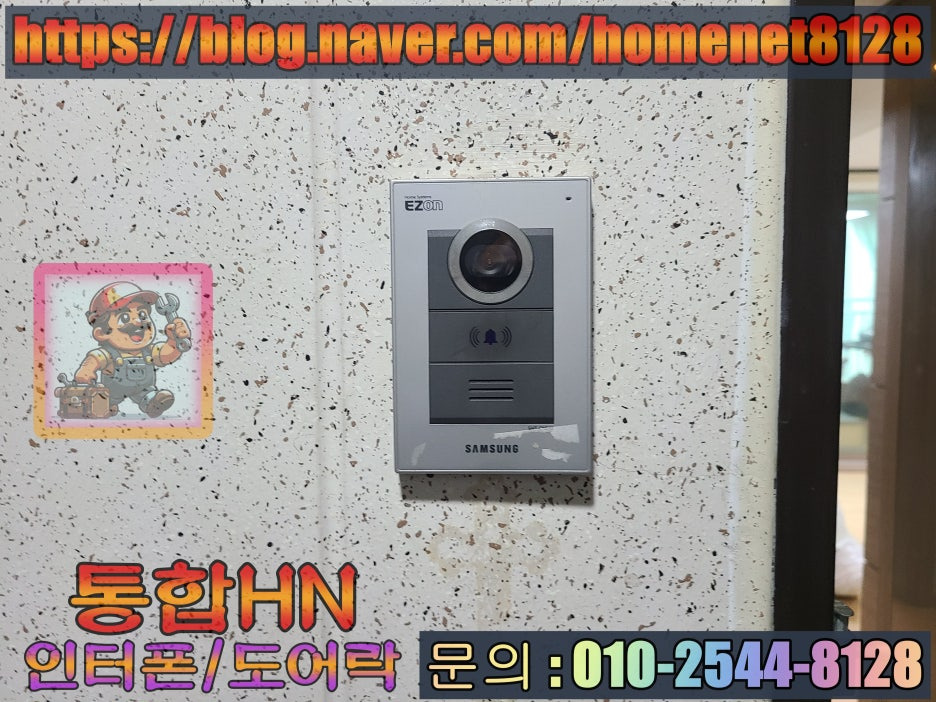

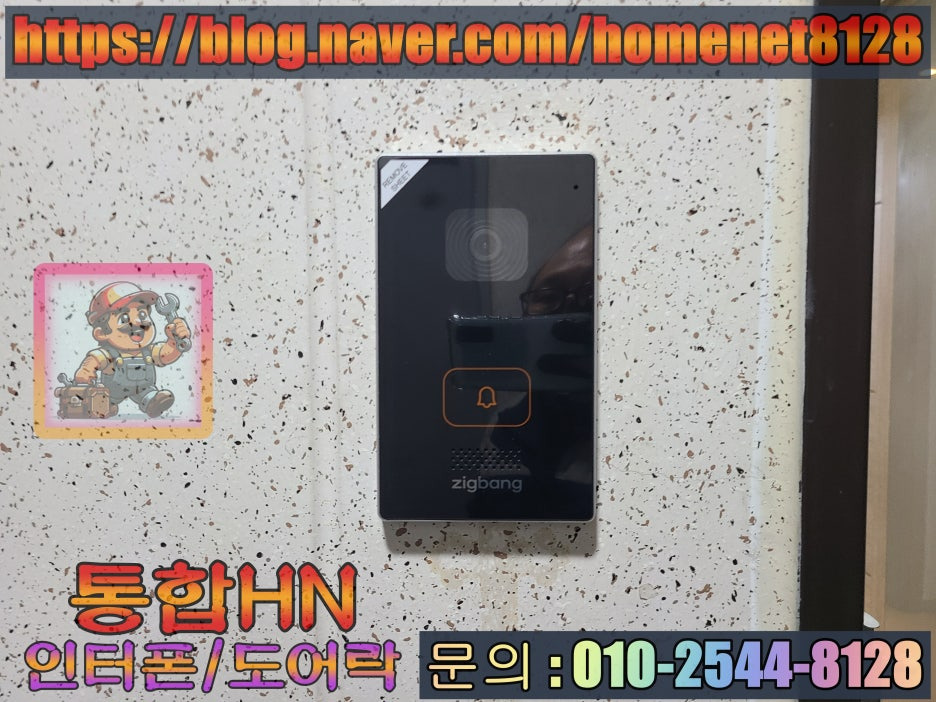

실내 작업을 하기 전에 현관카메라부터 먼저 교체를 진행을 하고
세대내 작업을 진행하였습니다.
보통은 제가 늘 말씀드리는 쇼트때문에 카메라는 마지막에 작업을 한다고 했는데
이곳은 세대내 인터폰이 이미 OFF된 상태라 카메라 부터 하고 안으로 밀고 드러갔습니다.

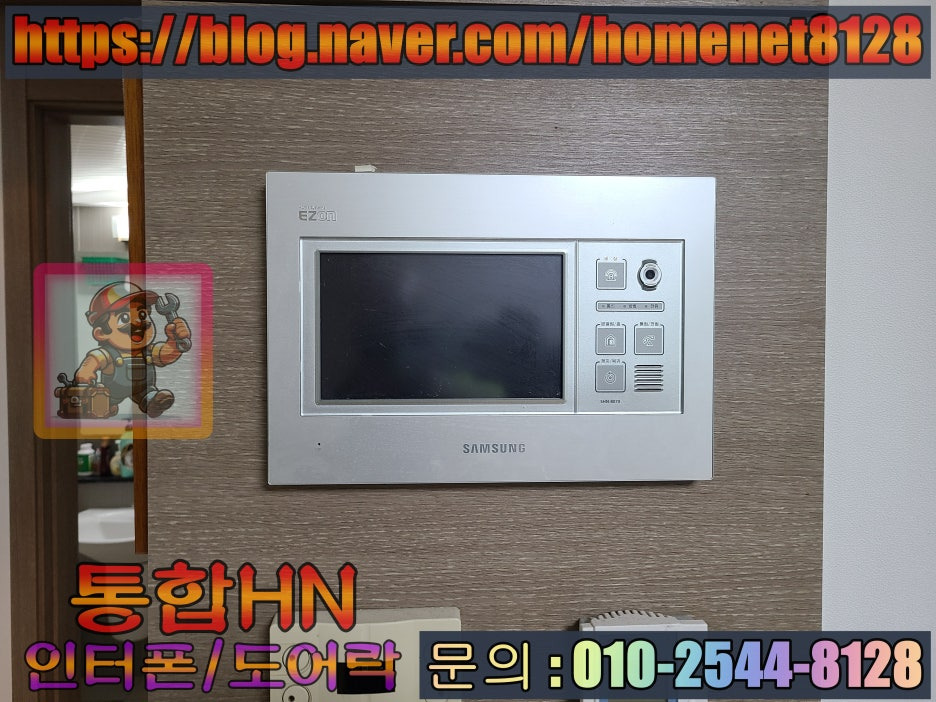

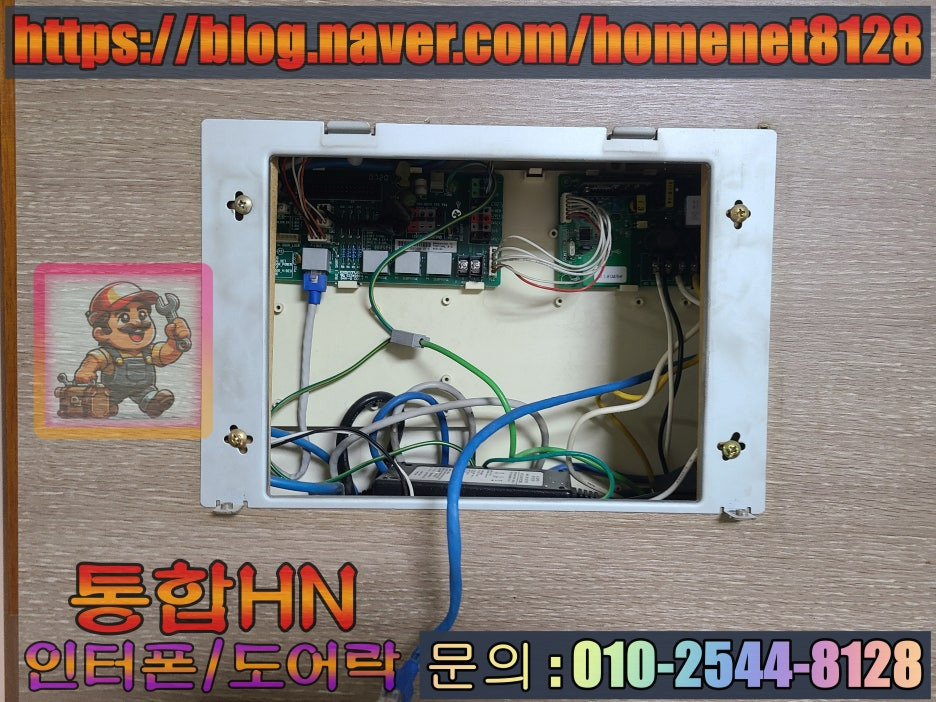

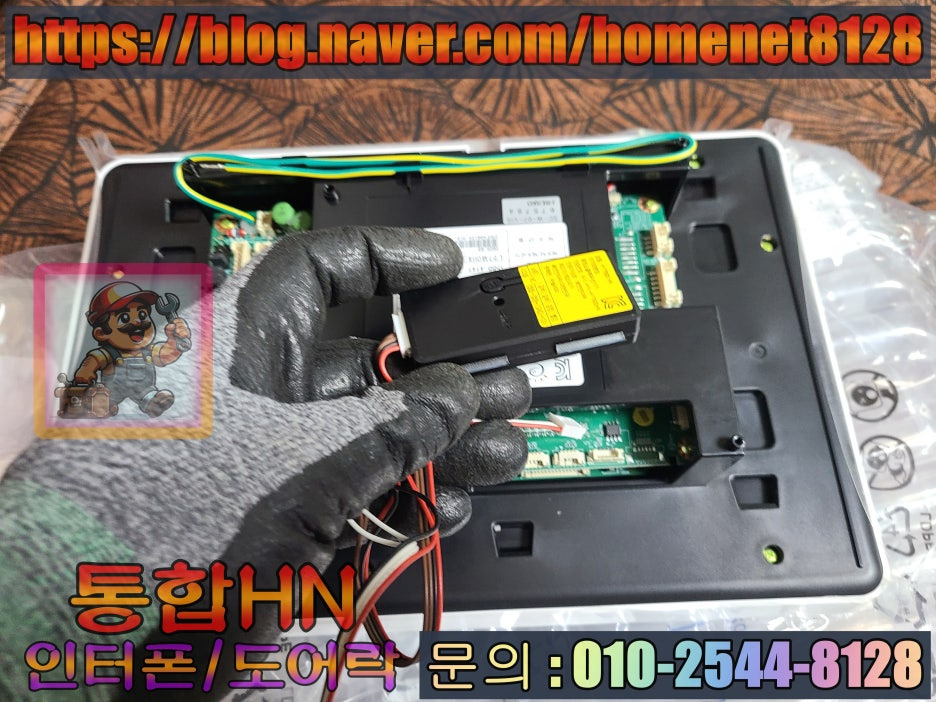

기존 제품 철거와 배선정리후 도어락 연동기까지 장착해주면 실내 작업은 끝이 납니다.
네트워크제품인지라 기존 RJ-45잭을 그대로 사용하면 되지에 실내측 시공작업은
그다지 어려운게 없습니다.
이제 제품 고정하기전에 도어락 연동까지 해주고 간단히 테스트해보니 잘 연결되었습니다.
이렇게 수월하게 모든게 끝이 났더라면 참 좋았을 것입니다.
이제부터는 정말 아파트시스템을 알지못하면 해결할수 없는
초고난위도 상황이 발생하였습니다.
사진 설명을 입력하세요.

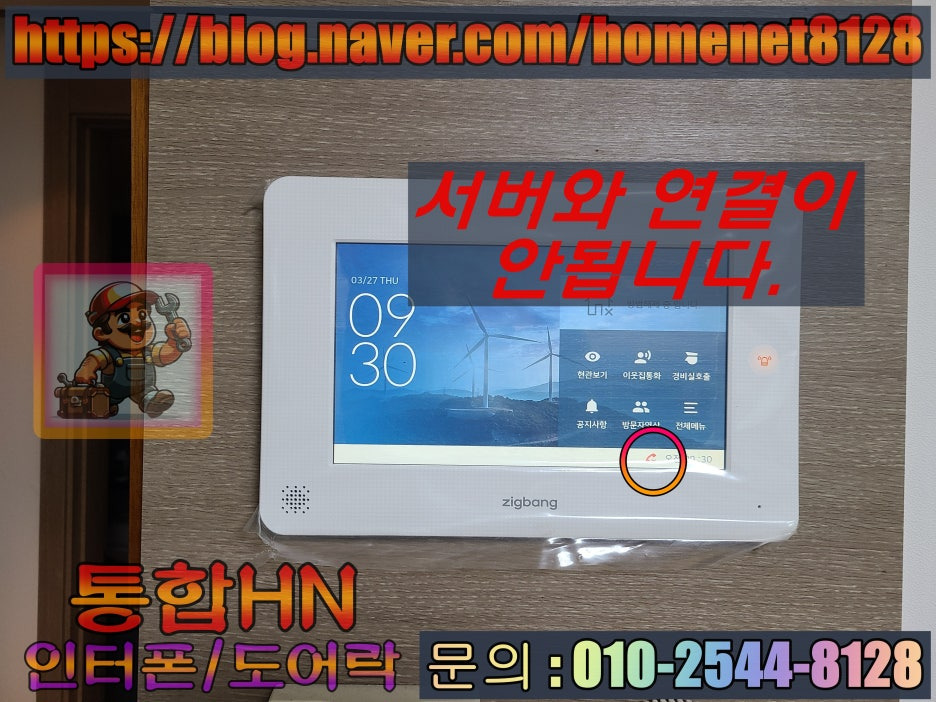

이렇게 설치가 마무리 되고 전원을 인가후 설정모드로 들어가서
세대 IP 지정값을 입력해주고 여러 옵션들을 다 맞춘다음 재부팅을 하면
월패드가 서버와 통신을 시작하면서 정상적으로 연결이 됩니다.
한마디로 홈네트웍제품과 아파트 서버가 인터넷으로 연결된다는 것이죠
이 경우 해결을 위해 우선적으로 확인을 해야하는 상황이 몇가지 있습니다.
첫번째.IP와 세대지정이 잘되었는가?
IP입력과 세대지정이 잘못되면 서버와 통신이 불가능하기에 입력한 설정값을 확인
이상없이 잘 입력되었습니다. 다음을 봐야겠네요
둘째. 세대 단자대안에 선로가 분리되었는가?
확인결과 잘연결되어 있습니다. 간혹 인터넷기사님들이 무슨 선인지 모르시고
분리해버리시는 경우가 많기에 먼저 확인해줍니다.
셋째. 착하불량인지 아닌지 확인해보았는가?
공장에서 생산하는 제품이기에 불량이 날수도 있으므로 새제품을 가지고
다시 셋팅을 해보았습니다. 동일한 증상을 보이며 접속이 안됩니다.
넷째. 공용네크워크 시스템은 이상이 없는지는 않은가?

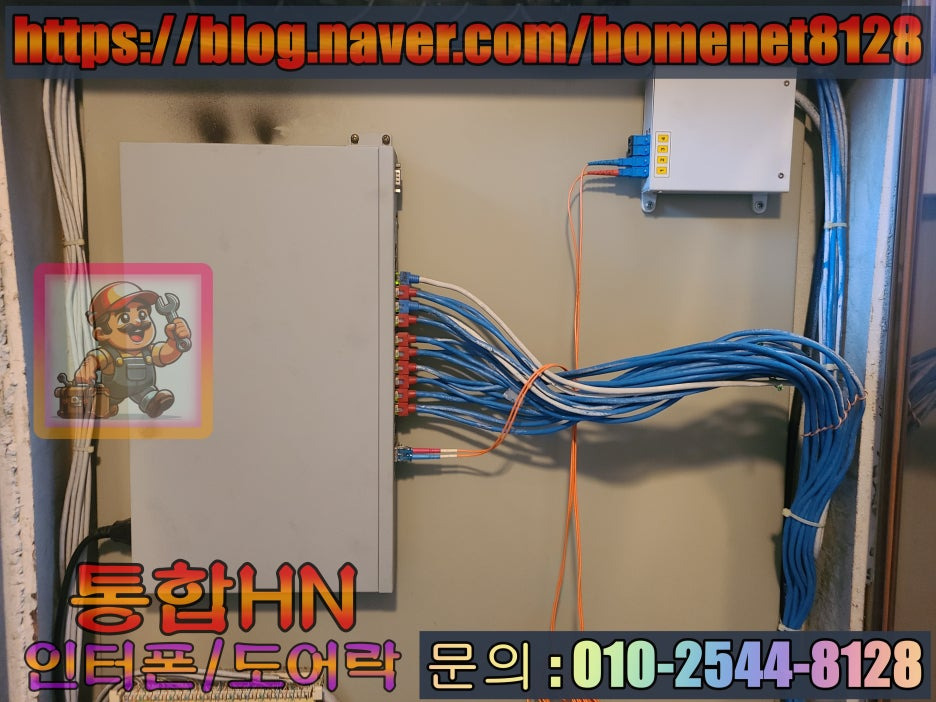

이건 저희 업체에서 관리를 하는 부분이라 서버와 스위치허브를 찾아서 점검을
해보았습니다. 여기서 마저 안되면 정말 일이 커지기에 서버에서 체크하고
스위치 허브를 찾아서 확인해보았습니다.
사진 설명을 입력하세요.

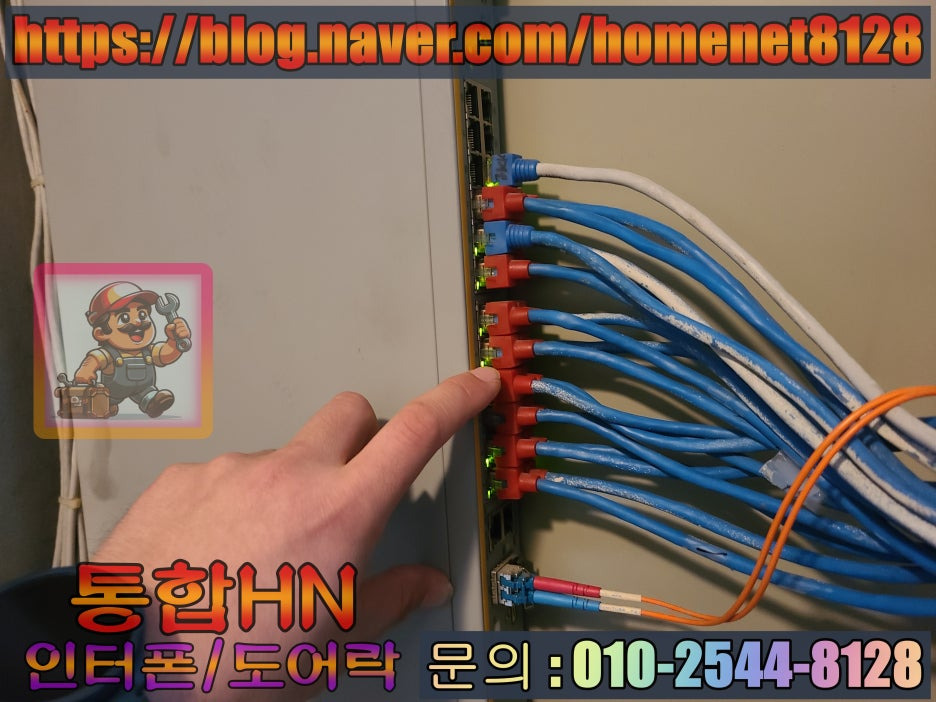

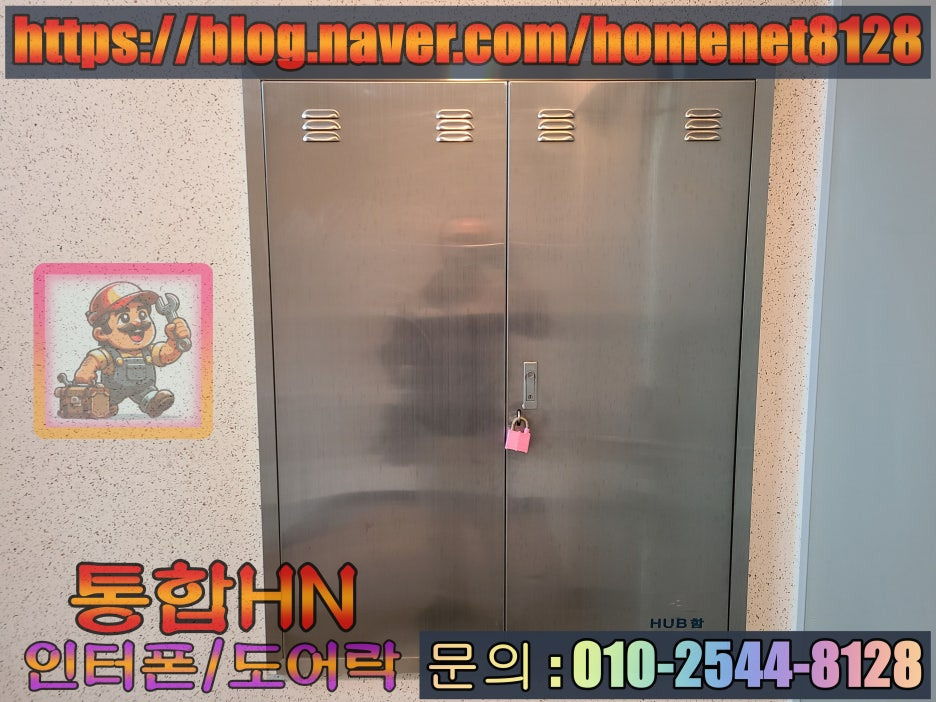

확실하게 시건되어있는 허브함입니다. 아무나 열수가 없어요
사진 설명을 입력하세요.
자세한 내용은 말씀드릴려면 엄청 길어지기에 스위치허브쪽에서 의심되는 상황을
체크하고 세대로 다시 돌아와서 장비셋팅을 다시해보았습니다.
사진 설명을 입력하세요.

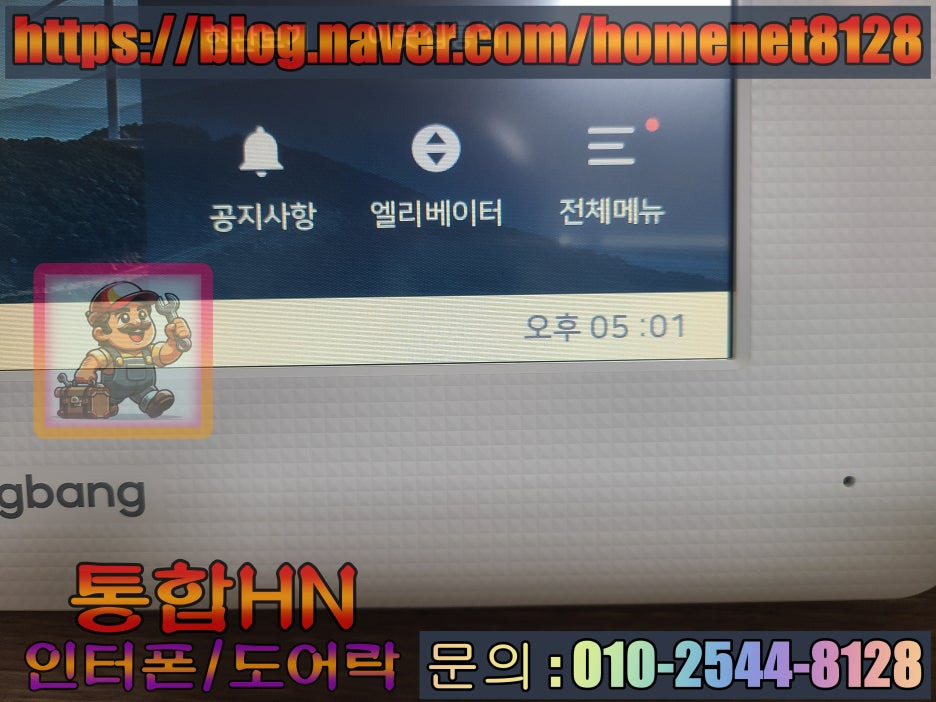

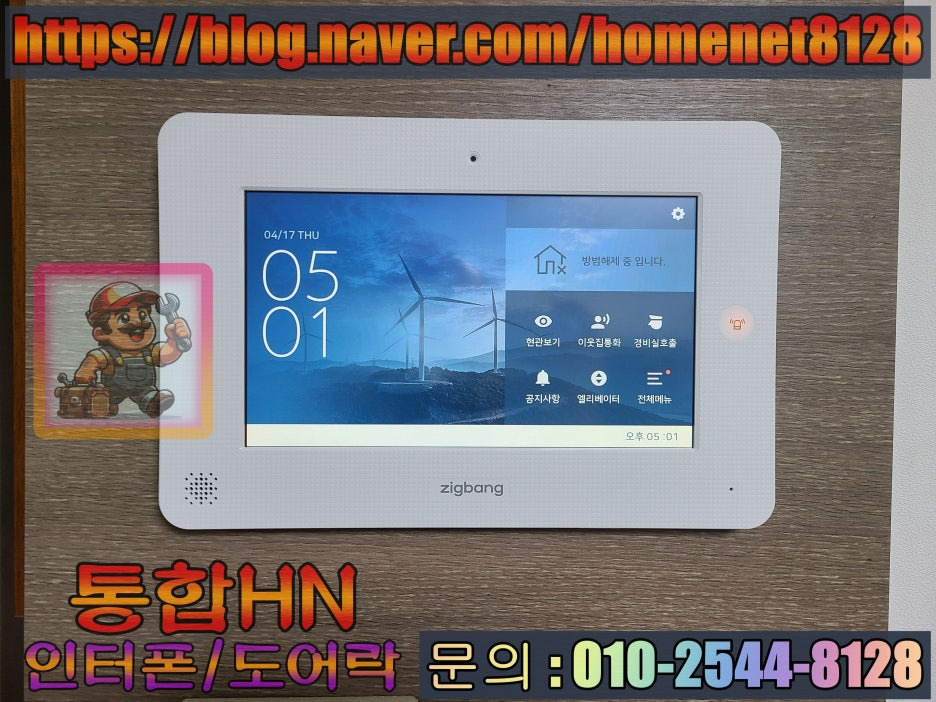

서버에서 불러오는 시계도 맞춰졌고 아래쪽에 빨간색 아이콘도 사라졌습니다.
해결했습니다. ^^b
고객님도 걱정하셨는데 한번에 해결해 드리니 아주 만족해 하셨습니다.

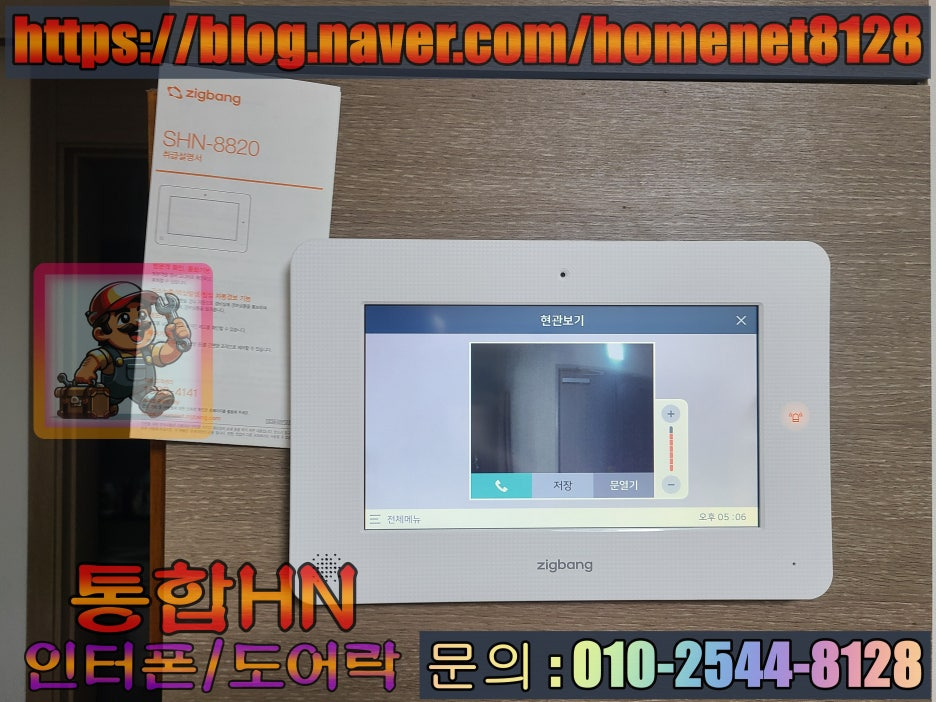

그렇게 문제를 해결하고 고객님을 모시고 사용법안내와 작동테스트를 진행하였습니다.
사진 설명을 입력하세요.
사진 설명을 입력하세요.

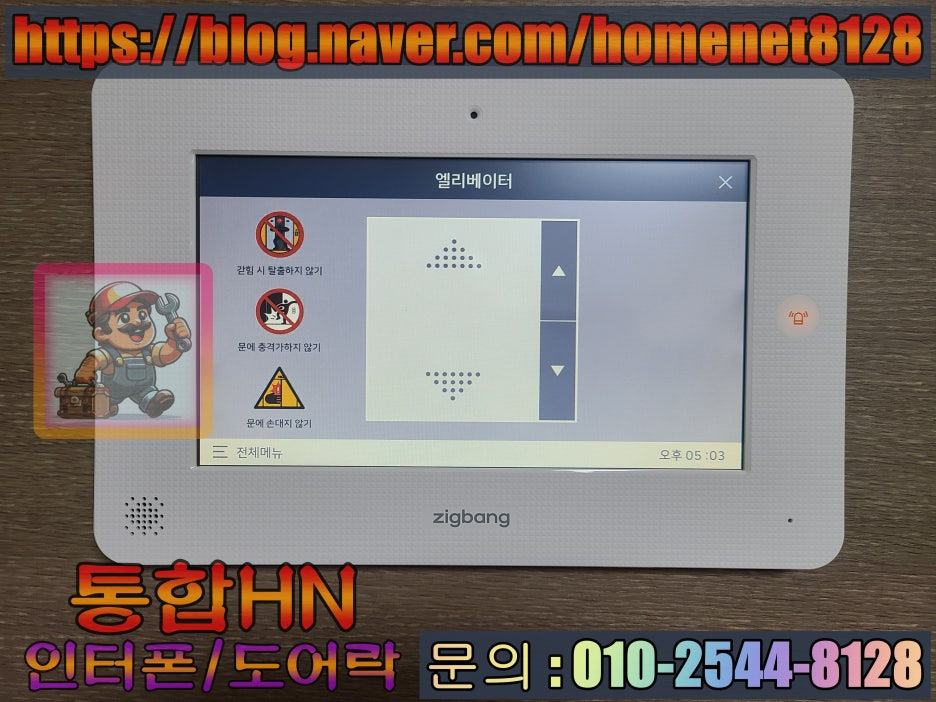

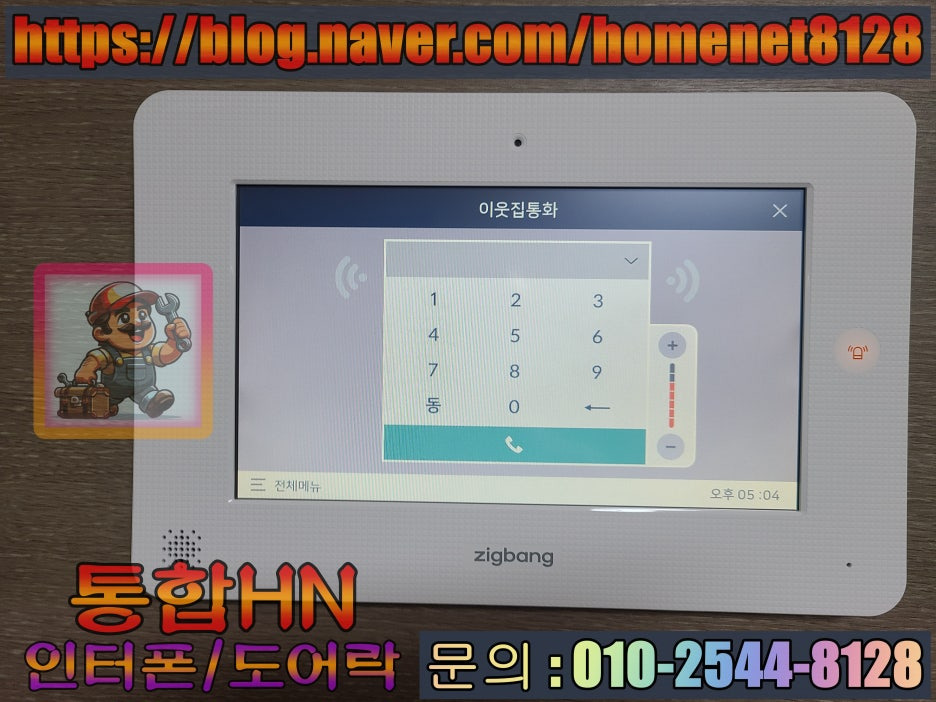

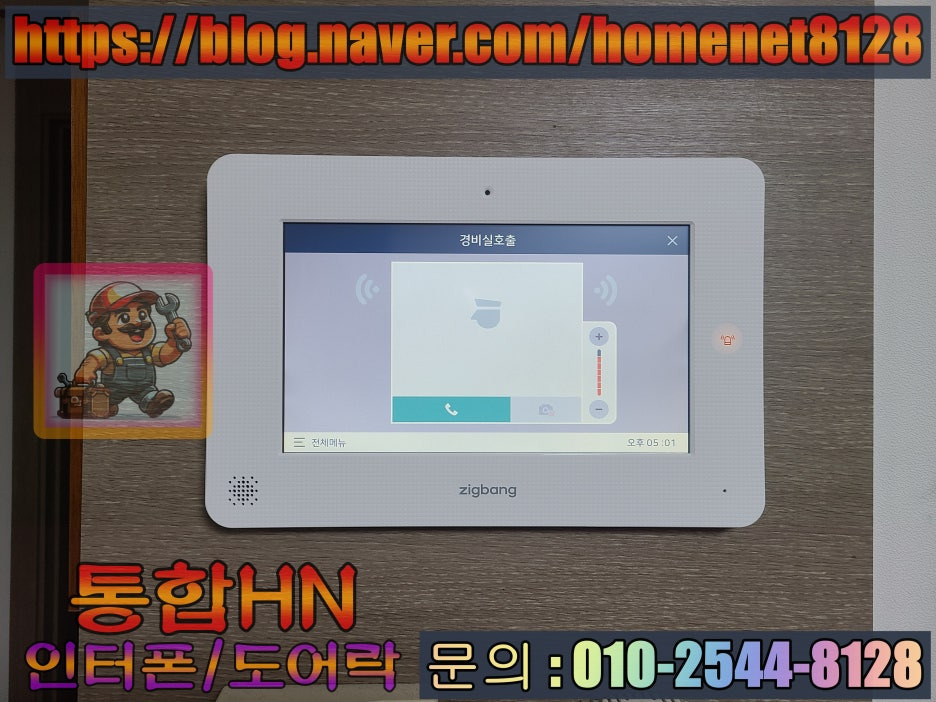

경비실 연결 / 엘레베이터 콜 / 차량입차알림 사용 / 세대간 통화 / 현관문열림 까지
모두 작동이 잘되는것을 확인시켜드리고 설치작업을 마무리 하였습니다.
모두 정상작동하는걸 확인시켜드리고 사용법까지 숙지시켜드린후 철수하였습니다.
이상으로 양산 물금신도시 우남퍼스트빌아파트의 인터폰/도어락 교체 시공 포스팅을
마치도록 하겠습니다.
긴 글 읽어 주셔서 감사합니다.
공지사항
출처 입력
사용 설명서가 없으신 분들을 위해서 직방 SHN-8820설명서와
솔리티 도어락 SP-7000 설명서를 업로드 해드리겠습니다.
