연제구 인터폰]거제동월드메르디앙 비상발생 세콤인터폰 고장 - 직방 7인치 비디오폰 교체 설치{설명서.메뉴얼}

부산인터폰 2025. 5. 28. 09:00
728x90



거제월드메르디앙1차 세콤인터폰 비상 오작동 - 직방(구,삼성)인터폰 7인치 비디오폰 교체 시공





부산시 연제구 거제천로 233 거제동월드메르디앙아파트



SHT-704SP -->> SHT-3527XA



동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.






안녕하세요 " 통합 HN " 입니다.



저희는 인터폰시스템 시공컨설팅 및 유지보수관리 전문업체로서

아파트/오피스텔/다세대주택/상가/빌라 등의 무인경비 시스템

(인터폰,도어락,CCTV,자동문,로비폰)을 신설해드리고 유지보수관리를

해드리는 인터폰통신전문업체 입니다.


이번 포스팅은 부산 연제구 거제동에 위치하고 있는 거제동월드메르디앙1차아파트의

인터폰 교체 설치건에 대한 포스팅입니다.



이곳 역시 현재 저희 업체에서 세대기기 A/S와 공용부시스템의 고장부분을

정비/유지관리 해드리고 있는 아파트입니다.



지금 아파트 시스템은 직방(구,삼성)디지털시스템(BUS방식)이며

메인 주장치는 SHT-5500 단종된 구형입니다.



향후 시스템의 고장이 생기면 SHT-5800시스템으로 업그레이드를 진행해야하며

공용부만 업그레이드하면 기존 세대기기는 그대로 사용이 가능합니다.



입주 당시 삼성인터폰에 세콤기능을 추가한 세대기기가 설치되어 세콤인터폰으로

알고 계신 경우가 많은데 실질적으로 삼성인터폰이고 모델은 SHT-705SP입니다.

동일모델인 SHT-705S도 있습니다.



또한 지상/지하의 로비폰은 구형 SHT-550NL에서 사용중이며 이 제품 역시

단종된 제품이라 수리는 불가능하고 기기 고장시 신형 SHT-5380XL

교체를 진행해야 합니다.



이후 교체하실 SHT-5380XL은 기존 로비폰에서 없던 개별세대 비밀번호 사용과

휴대폰APP을 이용한 원패스 출입기능이 지원하고 있습니다.



그리고 세대인터폰은 SHT-705SP 세콤연동 제품이며 현재는 단종된 제품이라

기기자체 수리는 불가능하고 전원 불량과 호출 오작동만이 수리가

가능하기에 종종 관리실을 통해서 A/S접수를 해주셔서 수리진행

해드리고 있기에 인터폰이 고장이라 판단되시면 일단 관리실을 통해서

문의주시거나 바로 연락주셔서 상담부터 받으시고 진행하시면 됩니다.



수리할수 있는 부분은 꼭 수리해드리고 있으니 참고하시기 바랍니다.





늘 그렇듯이 사설이 길어지고 있네요.

다른 이야기는 다음에 다시 해드리고하고 이제는 이번에

방문드린건에 대한 이야기를 풀어볼까합니다.


세대 방문전에 관리실 기사님으로부터 연락을 받았고 세대에서 전화를 주셨습니다.

인터폰에서 비상이 계속적으로 발생하신다는 내용이였고 비상을 해제해도

비상이 걸린다고 하시면서 상담을 요청해오셨습니다.



수리가능성이 아주 낮고 기계고장일 경우는 수리가 안된다고

입주자분께 안내해드시라고 말씀드린후 고객님이 점검요청을 해오셔서

빠르게 세대로 방문드렸습니다.

대표이미지 삭제
대표이미지 삭제

AI 활용 설정

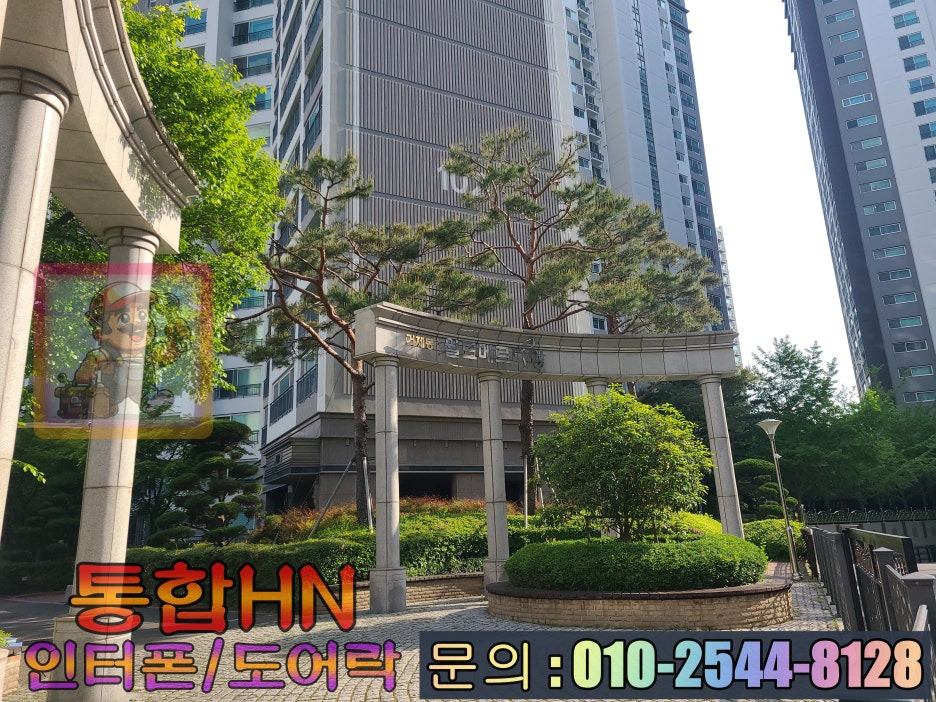

아파트 입구와 방문동 입구

월드메르디앙1차에 도착하여 입구에서 한컷 찍어보았습니다.

거제동월드메르디앙의 문주는 볼때마다 좀 멋이 있는듯 합니다.

1층 로비 캐노피 역시 높아서 시원시원 하죠 ^^



대표사진 삭제

AI 활용 설정

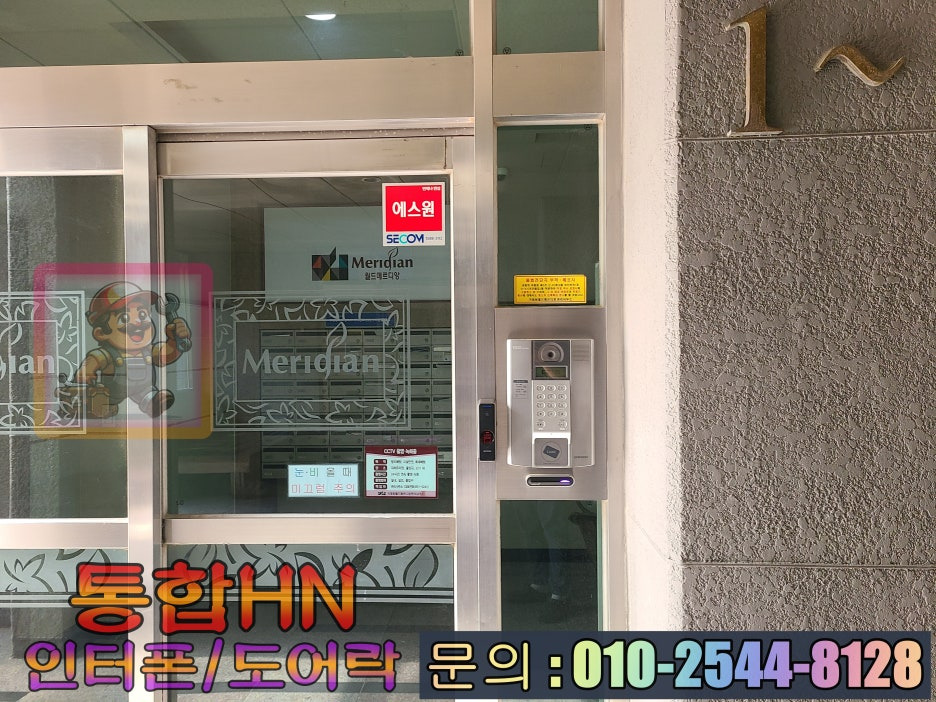

SHT-550NL

위에서 설명드린 직방(구,삼성) SHT-550NL 로비폰입니다.

일반 SHT-550NL 모델과 다르게 이모델은 내부에 장착된 카드리더기가

세콤전용 카드리더기라서 일반 RFID카드는 등록해서 쓸수가 없고 세콤전용 카드만

사용가능합니다.

대표사진 삭제

AI 활용 설정

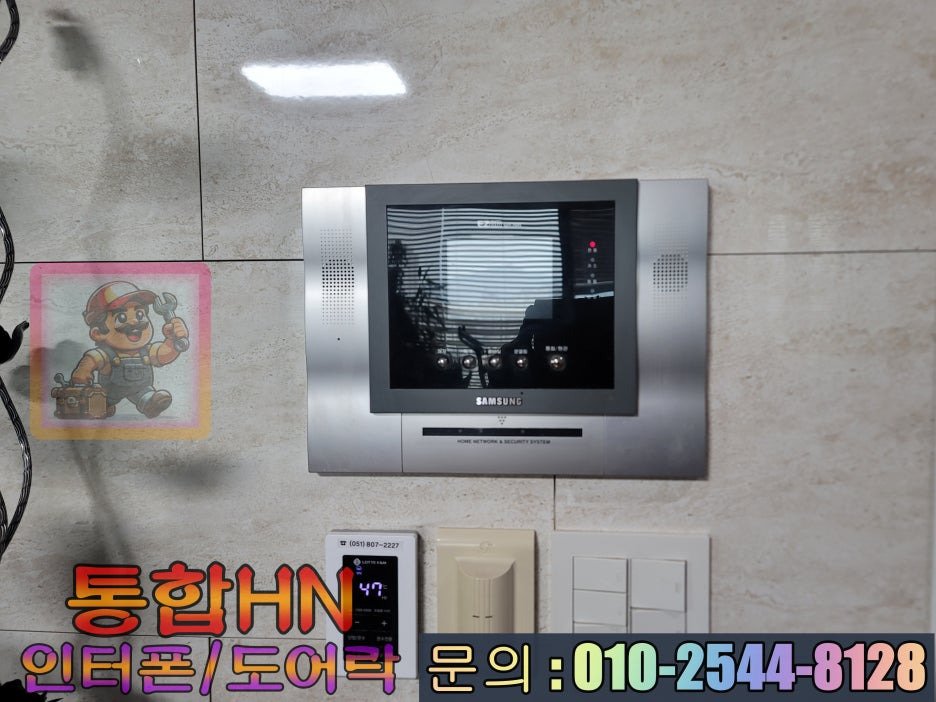

SHT-705SP

기존에 설치되어있는 SHT-705SP 모델입니다. 세콤연동기능이 잇는 제품입니다.

방문하여 세콤설정이나 비상기능을 확인해보니 정상적으로 설정되어있지만

비상경고가 저절로 발생하는 문제가 있네요.



SHT-705SP는 단종된지가 오래되어 수리할수 있는 부품이 공수되지않아

기계가 고정이나면 교체를 해야하는 방법뿐입니다.

이 내용은 처음 상담 전화를 주셨을때 고지해드린거라 고객님도 미리 말씀하신

직방 SHT-3527XA로 교체를 원하시어 빠르게 설치작업을 진행하였습니다.



대표사진 삭제

AI 활용 설정

본체를 철거한 모습

내부에 기판을 더이상 사용하지 않기에 기판에 연결되어 있는 인터폰 시스템 선들은

전부 끊어내어 SHT-3527XA의 하네스잭과 재결선작업을 해줍니다.



대표사진 삭제

AI 활용 설정

기초 철판 작업

하네스잭들을 전부 연결하였으면 기존 매립함을 덮기위한 기초철판 마감재를 설치합니다.



대표사진 삭제

AI 활용 설정

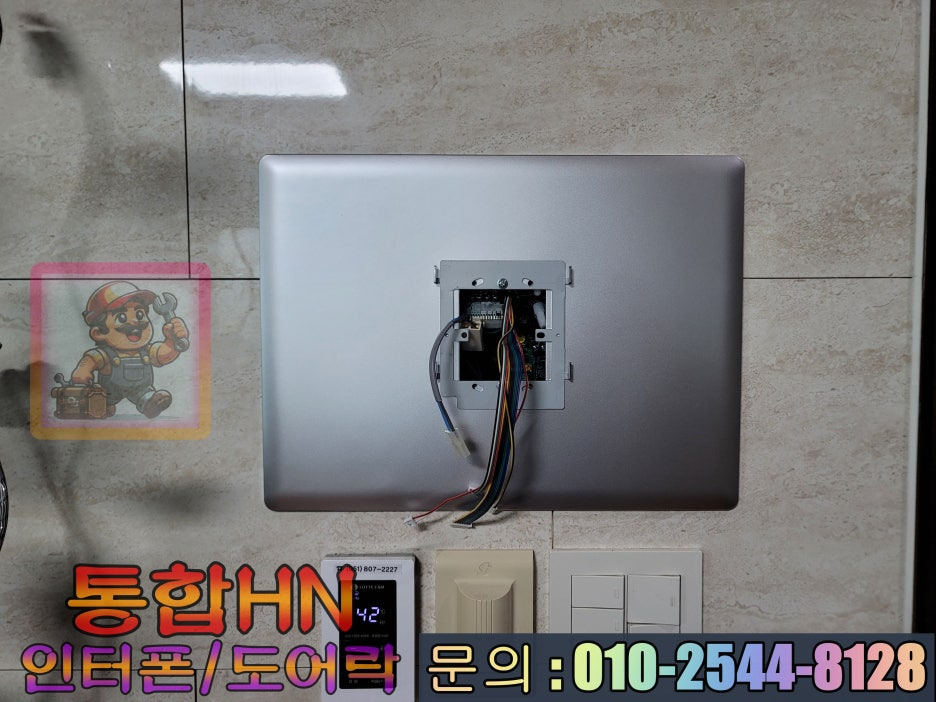

실마감판과 고정 브라켓 설치

기초판작업이 끝이나면 기초판 위에 실마감판과 제품을 거치하기 위한 브라켓을

설치하면서 수평도 잘 잡아줍니다.



대표사진 삭제

AI 활용 설정

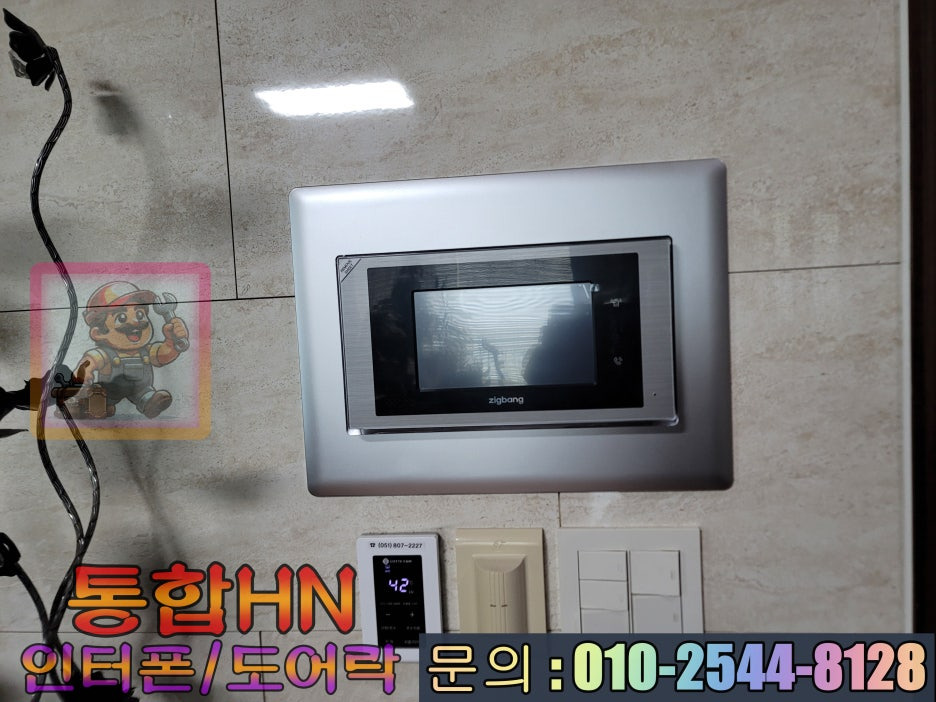

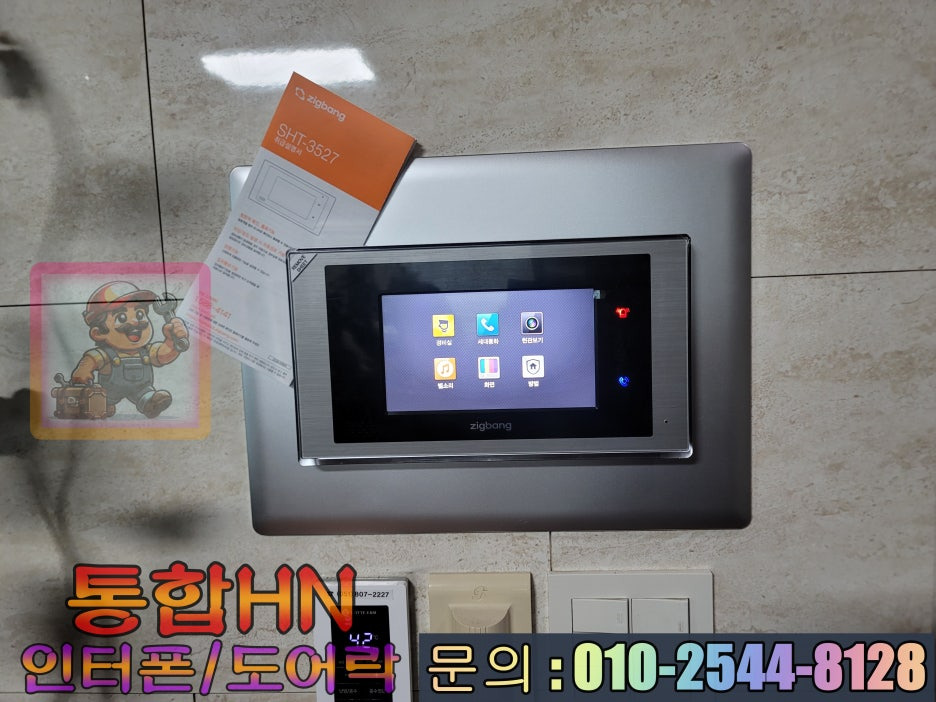

본체 설치후 모습

마감작업이 끝이나면 본체와 하네스잭들을 잘연결해준후 거치해주면

실내 작업은 끝이 납니다.



이제는 현관 카메라 교체만 해주면 되는데 이때 전원은 아직 넣지 않습니다.



왜인지는 제가 숫하게 블로그에 남겨드렸듯이 쇼트를 미리 예방하기

위해서이고 카메라 전원이 DC12V라고 해도 쇼트는 무리가 되니깐요



대표사진 삭제

AI 활용 설정

세콤 설정기능이 있는 현관 도어카메라

현관카메라는 세콤기능을 설정할수 있게 세콤버튼이 따로 있는 모델입니다.

기존에는 집안의 모든 창문을 닫고 밖으로 나와서 세콤버튼을 누루고 세콤카드를

카메라렌즈옆 카드라고 표시된 곳에 터치해주면 설정이 되는 방식이였습니다.



대표사진 삭제

AI 활용 설정

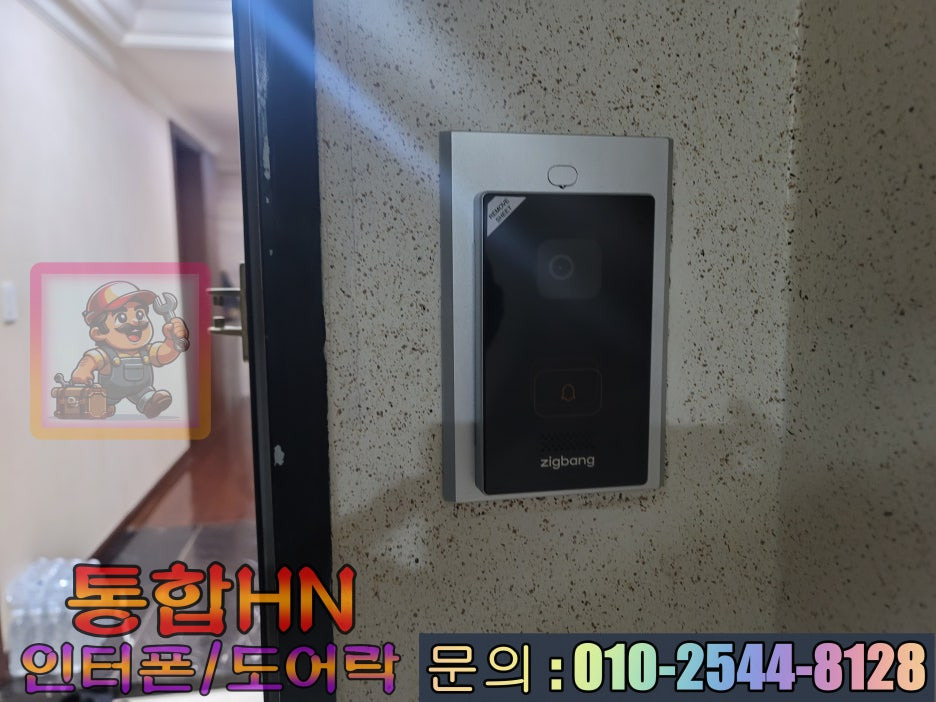

카메라 교체

카메라 역시 마감판을 사용해서 매립함을 덮어주고 설치해주면 됩니다.



대표사진 삭제

AI 활용 설정

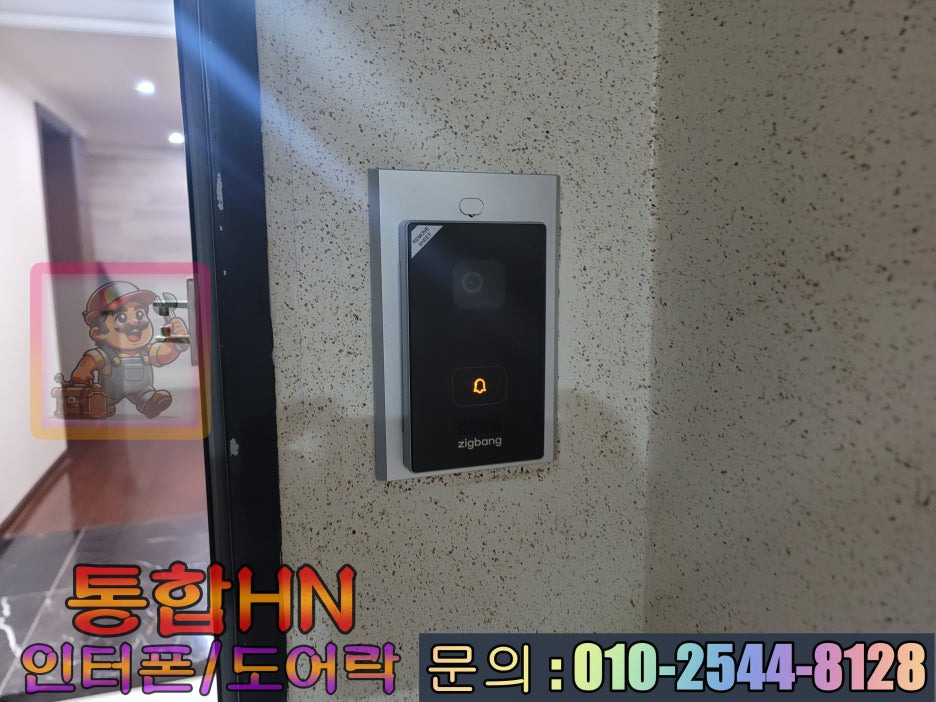

전원인가

정상적으로 전원인가를 확인했습니다.

이제 제일 중요한 세대ID를 입력해주면 되는데 이때는 아파트마다 세대ID지정 값이

다르기에 해당 아파트에 지정된 분배규칙을 잘 이해하고 지정값을 계산해서

입력후 경비실로 호출하여 세대지정 상태를 확인해주면 됩니다.

덤으로 통화상태도 확인해주고면 금상첨화죠^^



대표이미지 삭제
대표이미지 삭제

AI 활용 설정

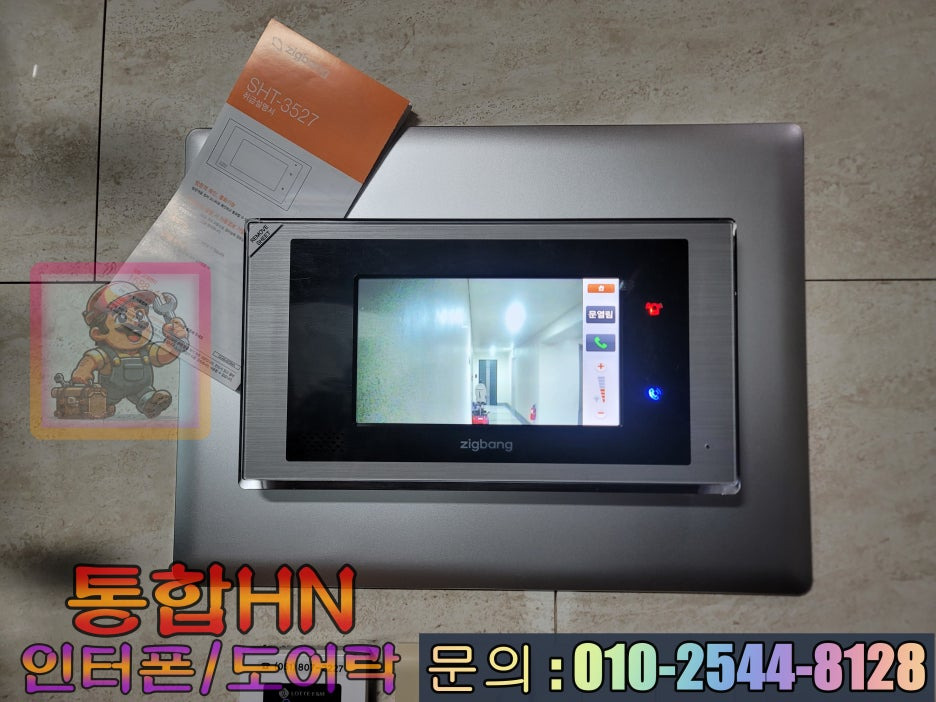

영상 테스트

세대ID는 정확하게 지정되었고 이제는 로비영상과 세대현관 영상을 확인해줍니다.

두곳 모두 아주 잘나오네요. 고객님도 화면이 예전것 보다 좋다고 만족하시네요

카메라 해상도가 더 높아서 선명하게 보이는 거죠.



이렇게 기본적인 작동테스트와 세부적인 사용법을 알려드리고 몇번 익숙해지실 정도로

반복해서 작동테스트를 해드리고 고객님도 충분이 사용법을 이해하셔서

몇가지 당부와 안내를 드리고 현장에서 철수하였습니다.

고객님께서 비상때문에 많이 불편했는데 이제는 그럴일이 없을것 같다고 좋아하시네요

혹시라도 다른 문제나 의문이 드는것이 있으면 연락달라는 말씀을 남기고 철수하였습니다.





이상으로 거제동월드메르디앙아파트 세콤 비상경고 오작동제품

직방 7인치 비디오폰으로 교체한 포스팅을 마치도록 하겠습니다.



SHT-3527XA 제품 사용법(설명서)가 없으셔서 고민이신분들을 위해서

사용 메뉴얼을 업로드 해드리고 있습니다

다운받으셔서 참고 하세요
