남천동원로얄듀크아파트 고장 인터폰 교체 - 직방(구,삼성) 터치스크린 7인치 인터폰 교체 포스팅 - SHT-3527XA
SHT-7270 -->> SHT-3527XA
동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.
안녕하세요 " 통합 HN " 입니다.
우리는 인터폰시스템 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/상가/빌라 등의 무인경비 시스템
(인터폰,도어락,CCTV,자동문,로비폰)을 신설해드리고 유지보수관리를
해드리는 인터폰통신전문업체 입니다.
이번 포스팅은 부산시 남구 남천동에 위치하고 있는 남천동원로얄듀크
아파트의 7인치 터치스크린 인터폰 교체 설치건에 대한 포스팅입니다.
이곳은 현재 우리 업체에서 세대기기 A/S와 공용부시스템의 고장부분을
정비/유지관리 해드리고 있는 아파트입니다.
지금 아파트 시스템은 직방(구,삼성)디지털시스템(BUS방식)이며
몇년전 주장치 5500에서 주장치 5800 시스템으로
업그레이드를 진행해드렸고 그 공사 역시 우리가 진행하였습니다.
이후 계속해서 유지관리를 진행해 드리고 있습니다.
또한 로비폰 역시 오래전에 구형 SHT-550NL에서 SHT-5380XL로 교체해드렸습니다.
SHT-5380XL은 기존 로비폰에서 없던 개별세대 비밀번호와 휴대폰 APP을 이용한
원패스 기능을 무료로 지원하고 있습니다.
그리고 기존 세대기기는 여러 제품이 설치되어있으며 현재는 단종된 제품들이라
기기자체수리는 불가능하고 기기 전원 불량과 호출오작동만이 수리가
가능하기에 종종 관리실을 통해서 A/S접수를 해주셔서 수리진행을
해드리고 있기에 인터폰이 고장이라 판단되시면 일단 관리실을 통해서
문의주시거나 바로 연락주셔서 상담부터 받으시고 진행하시면 됩니다.
수리할수 있는 부분은 꼭 수리해드리고 있으니 참고하시기 바랍니다.
늘 그렇듯이 사설이 길어지고 있네요
다른 이야기는 다음에 다시 해드리고하고 이제는 이번에
방문드린건에 대한 이야기를 풀어볼까합니다.
세대 방문전에 관리실 기사님으로부터 연락을 받았고 세대에서 전화를 주셨습니다.
인터폰에서 비상경고가 계속적으로 발생하신다는 내용이였고 전원 리셋을 해도
비상신호가 난다고 하시면서 상담을 요청해오셨습니다.
상담하신 증상은 수리가능성이 매우 낮고 또한 기계고장일 경우는 수리가 안될수 있다고
입주자분께 안내해드시라고 말씀드린 후 곧바로 입주고객님으로부터 바로 연락이 오셔서
비상경고 때문에 불안하니 점검을 해달라고 요청하시어 빠르게 세대로 방문드렸습니다.
AI 활용 설정
남천동 남천동원로얄듀크

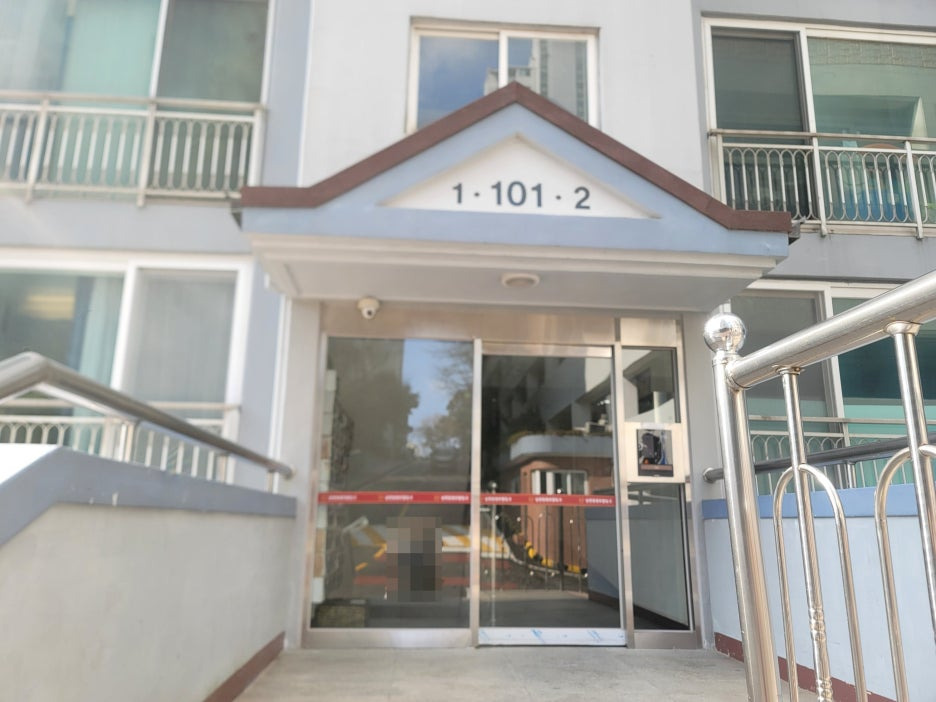

방문드린 세대는 101동에 입주하고 계신 고객님 댁입니다.
1층 로비폰 SHT-5380XL로 교체되어있습니다.
로비폰을 한컷찍으면서 몇년전 시스템 공사당시 벽뚫는다고 고생했던 동이네요 ^^
건물을 너무 단단하게 지어놓아서 난간에 타공하나 뚫는데도 30분이 넘게 걸렸었죠
다시 생각하니 코어드릴 때문에 손떨림이 아직도 손에 남아있는듯 합니다.
AI 활용 설정
세대 확인차 한컷
늘 하듯이 급하게 왔지만 입구에서 다시 옷매무새 다듬고 세대 확인차 한컷
AI 활용 설정
SHT-7270 홈오토메이션
세대 올라와서 확인하니 관리실 기사님이 기계를 꺼넣으셨다고 정말 비상 때문에
깜짝 놀랐다고 하시네요
전원을 넣고 테스트해보려는데 바로 비상경고가 발생하네요
저도 깜짝놀랐는데 고객님은 오죽하셨겠나 싶습니다.
비상경고를 해제했지만 얼마지나지 않아 경보가 다시 울려버려서 점검이 의미가
없는듯하여 고객님에 말씀드리고 바로 교체진행하기로하고
전화상담시 미리 정해놓으신 직방(구.삼성)SHT-3527XA 7인치 비디오폰을
설치진행하였습니다.
대연동 삼성아파트의 SHT-102H 인터폰은 전등스위치 제어 모듈을 장착한 모델이 아니라
전등분리 작업을 따로 해줄 필요가 없습니다.
AI 활용 설정

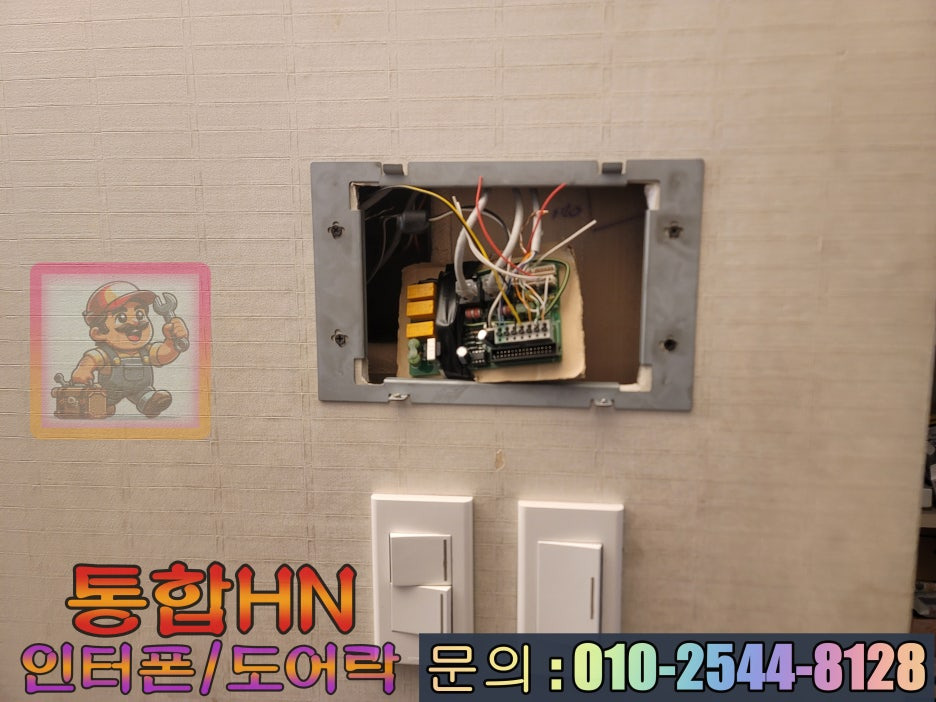

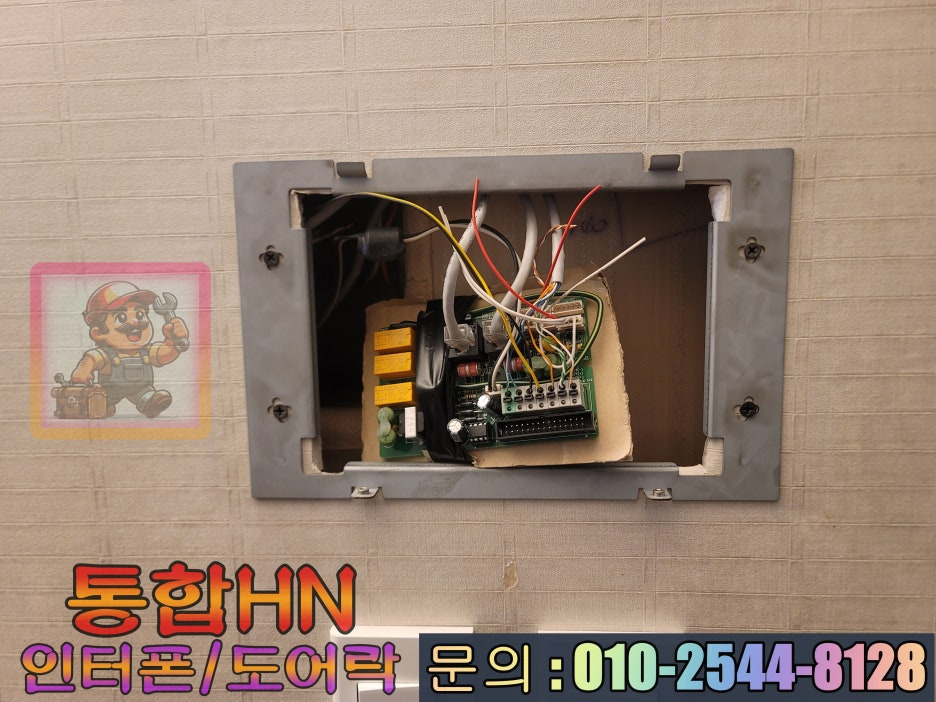

본체 철거후 모습
철거후 터미널보드에 연결된 시스템선로를 끊어내어 SHT-3527XA내에 들어있는
하네스 선들과 같이 결선을 새로이 해줍니다.
이렇게 다시 선로를 연결해주어야 접촉불량 발생을 없앨수 있습니다.
AI 활용 설정

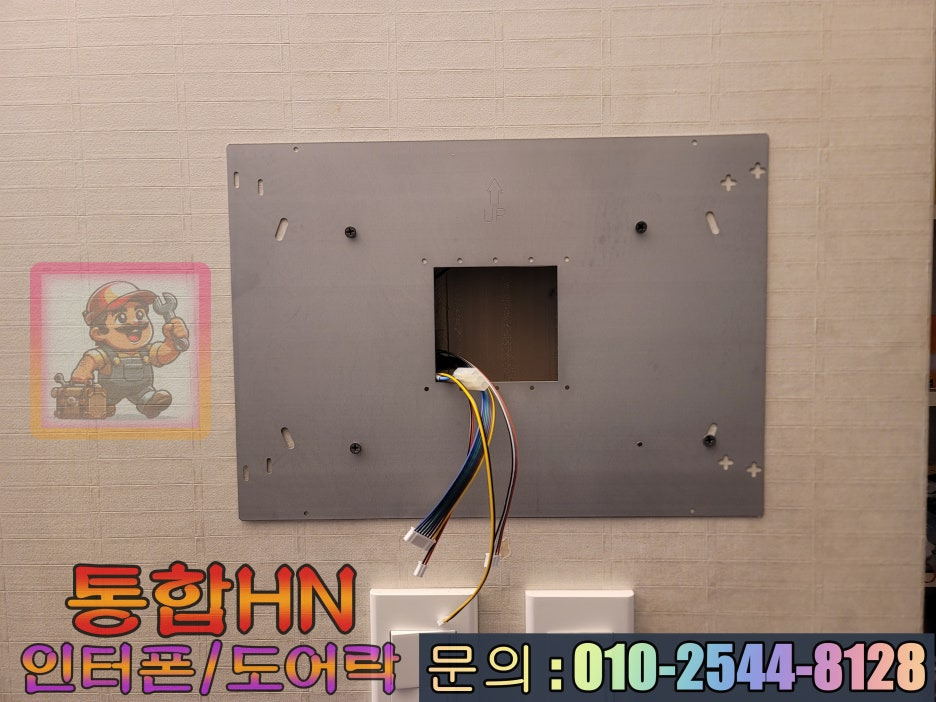

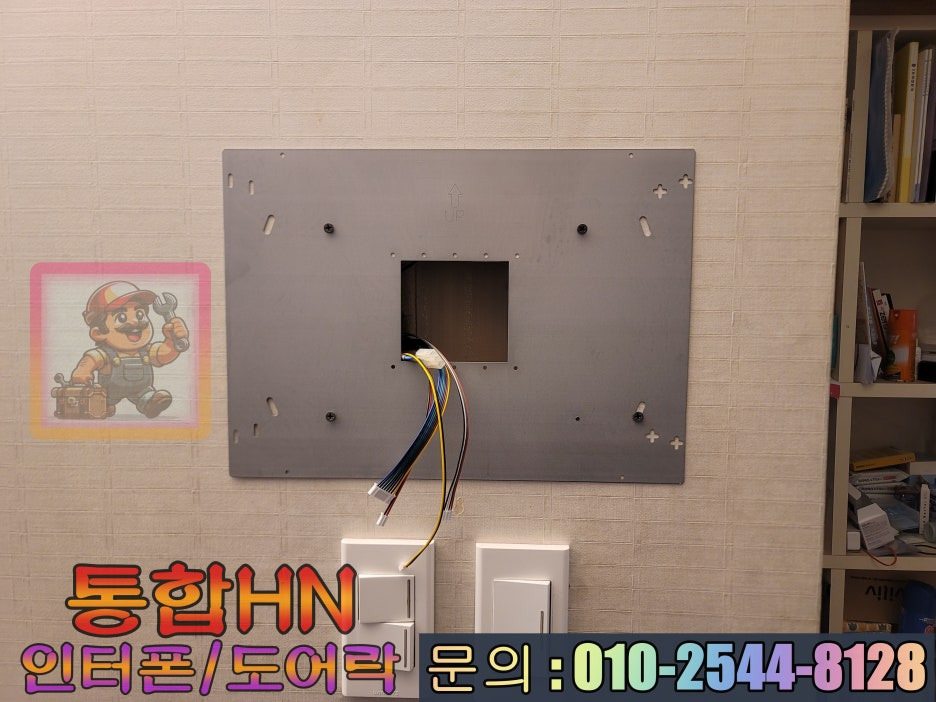

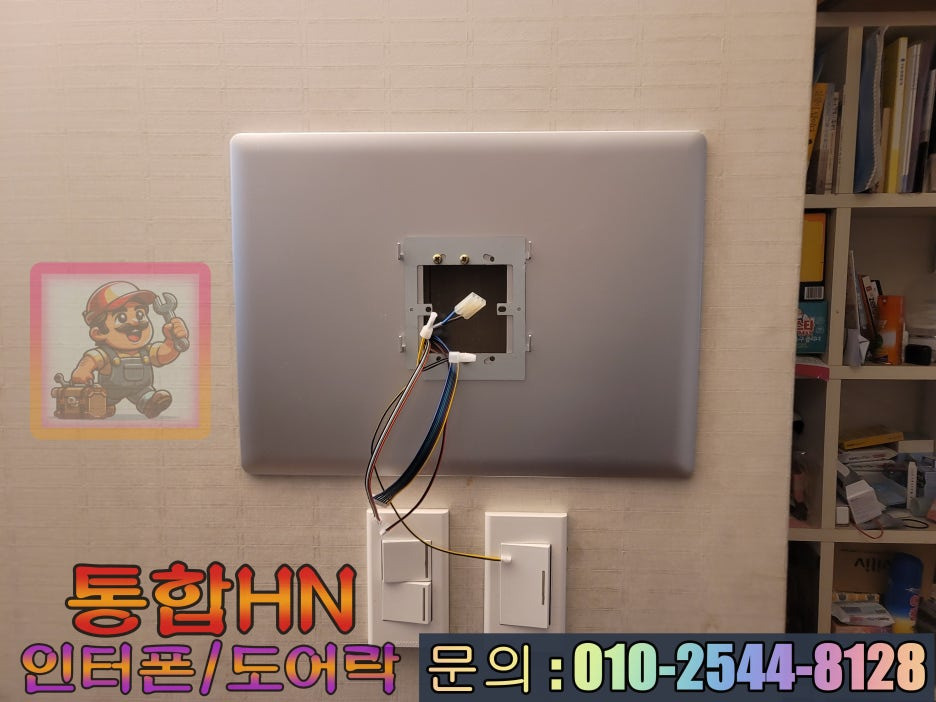

배선작업후 기초판 설치 모습
그렇게 시스템선과 재결선작업이 끝이나면 매립함을 커버하기위해서 마감판을
설치해주는데 이때 처음에는 철판으로된 마감판으로 커버를 해줍니다.
AI 활용 설정

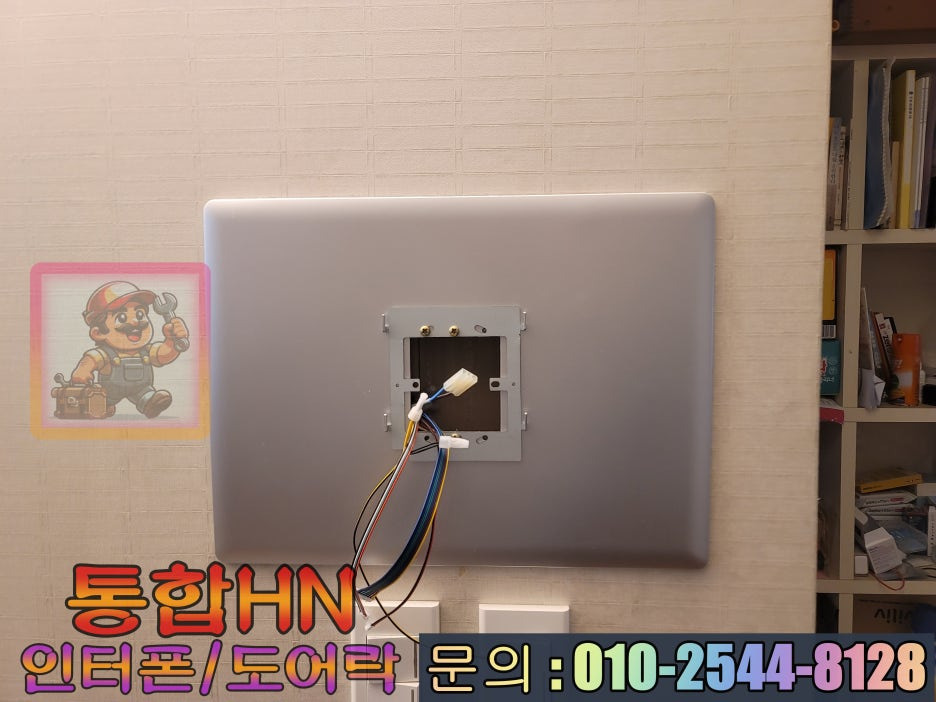

2차 실질마감판과 브라켓 설치
기초작업후에는 실질마감판과 제품을 거치하기 위한 거치형브라켓을 고정해줍니다.
AI 활용 설정

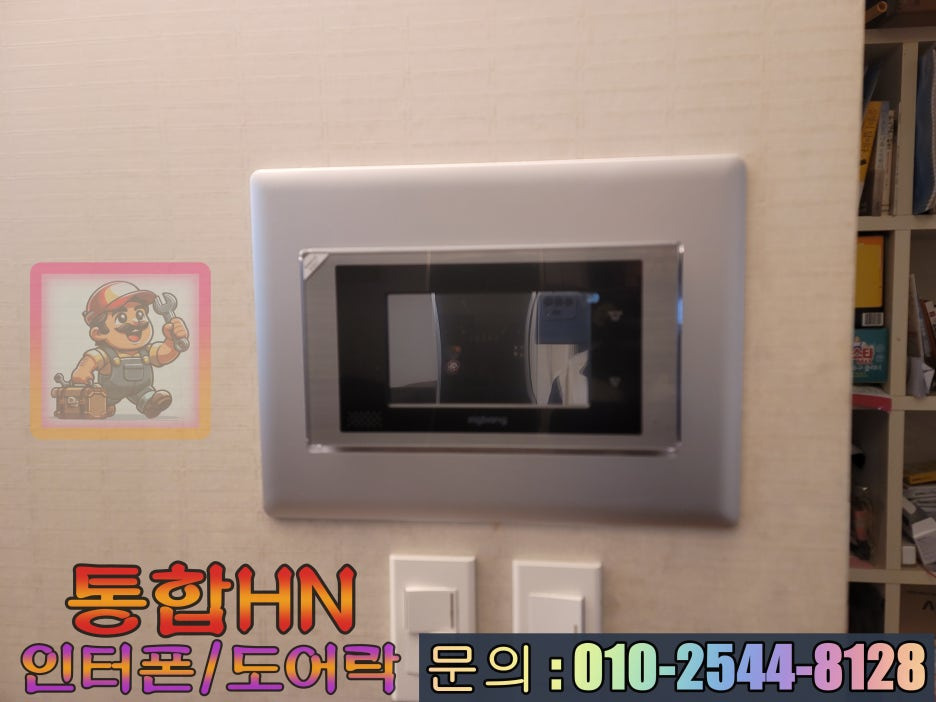

본품 설치후 모습
본품의 뒷면에 작업해둔 하네스잭들을 직결하고 브라켓에 벽걸이TV처럼 걸어주면
실내작업은 끝이고 기계는 켜지않고 그대로 두고 현관 도어카메라를 교체해줍니다.
전원을 아직 넣지 않는 이유는 늘 말씀드리지만 카메라 작업중 쇼트를 방지하기 위함
AI 활용 설정

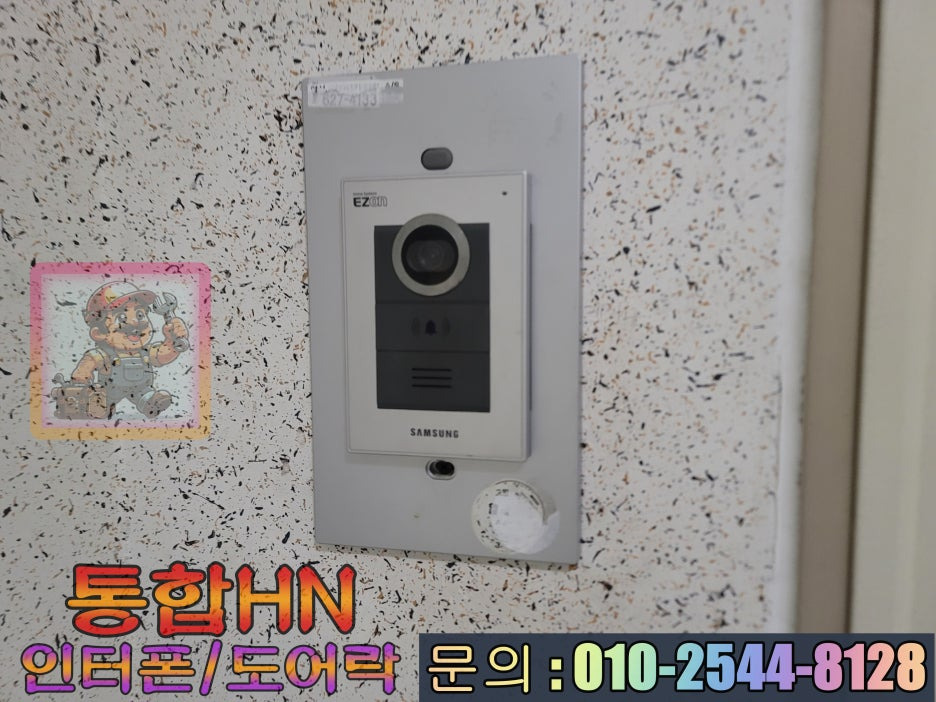

기존 현관 도어카메라
기존 현관카메라의 매립함커버 마감판을 너무 큰걸 썼었네요. 좀 과해보이네요
미련없이 철거해줍니다.
AI 활용 설정

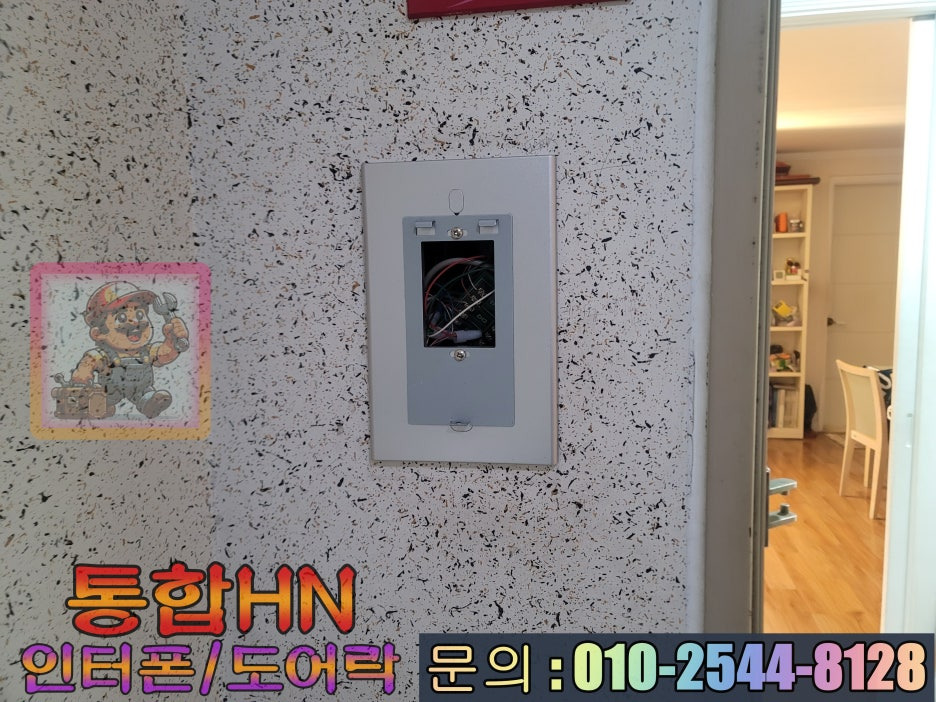

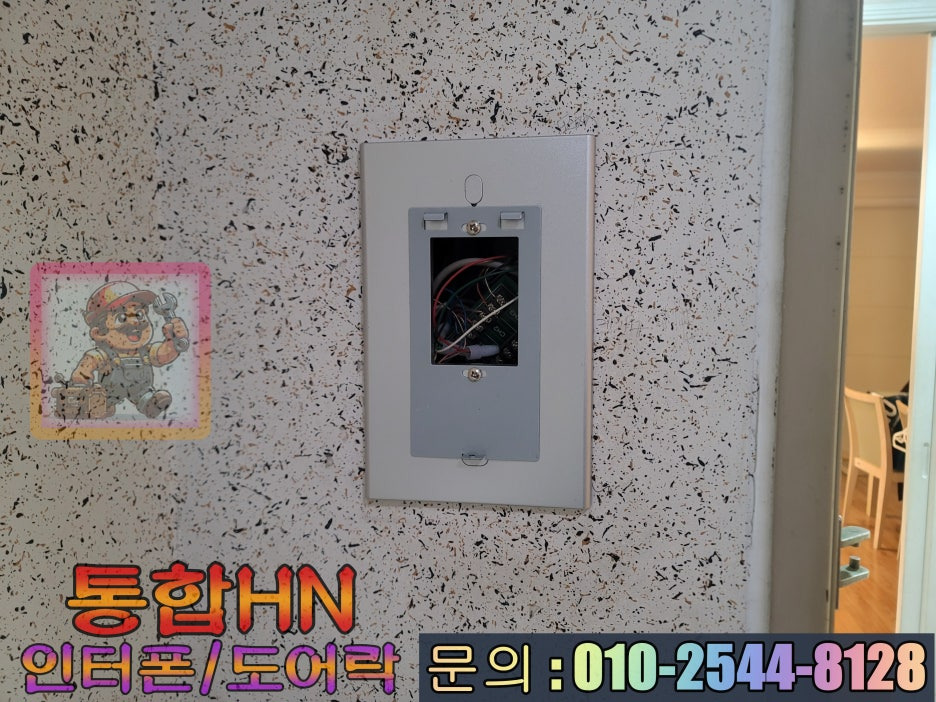

배선작업후 마감판 설치후 모습
기존 카메라 철거후 배선작업시에 아파트시스템선로가 현관 카메라함에 있기에
선로체크후에 카메라 마감판을 설치해줍니다.
선로체크는 꼭 해주어야하는데 간혹 다른곳에서 인터폰 교체하시고 경비실이나 로비폰과
호출, 영상 , 통화가 잘안된다는 분들이 계신데 이경우 보통은 카메라함안에 있는
공용선로를 잘못건드려서 안되시는 경우가 많기에 꼭 체크해주어야합니다.
AI 활용 설정
사진 설명을 입력하세요.

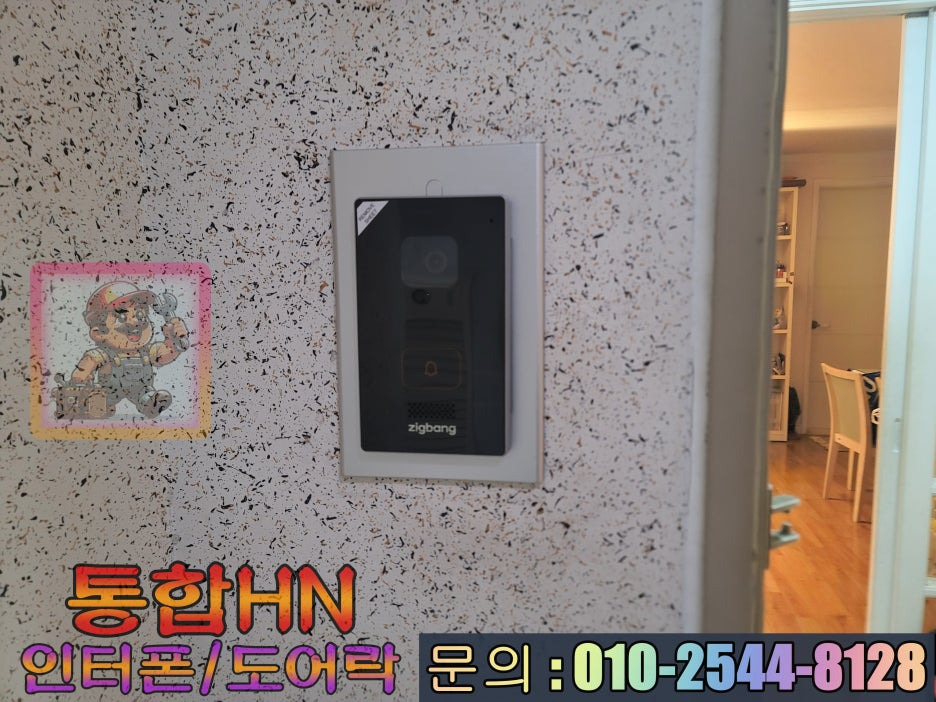

마감작업까지 끝이나면 현관카메라를 설치고정해줍니다.
이로써 기본적인 시공작업은 끝이 났고 이제는 설치 못지않게 중요한 세대 ID셋팅을
해주어야합니다.
세대ID의 경우 아파트마다 설정방식이 다르고 같은 아파트라도 층수나 라인구성에 따라
다른경우도 있기에 해당아파트에 맞는 세대ID값을 계산해서 입력해줘어야 정상적으로
세대 지정이 됩니다.
세대지정이 안맞으면 우리집호출시 호출이 다른세대로 가거나 다른세대 호출이
우리집으로 걸려오는 경우가 발생하고 심한경우 인터폰 호출이 안되는 상황도 많이 발생함.
AI 활용 설정
사진 설명을 입력하세요.

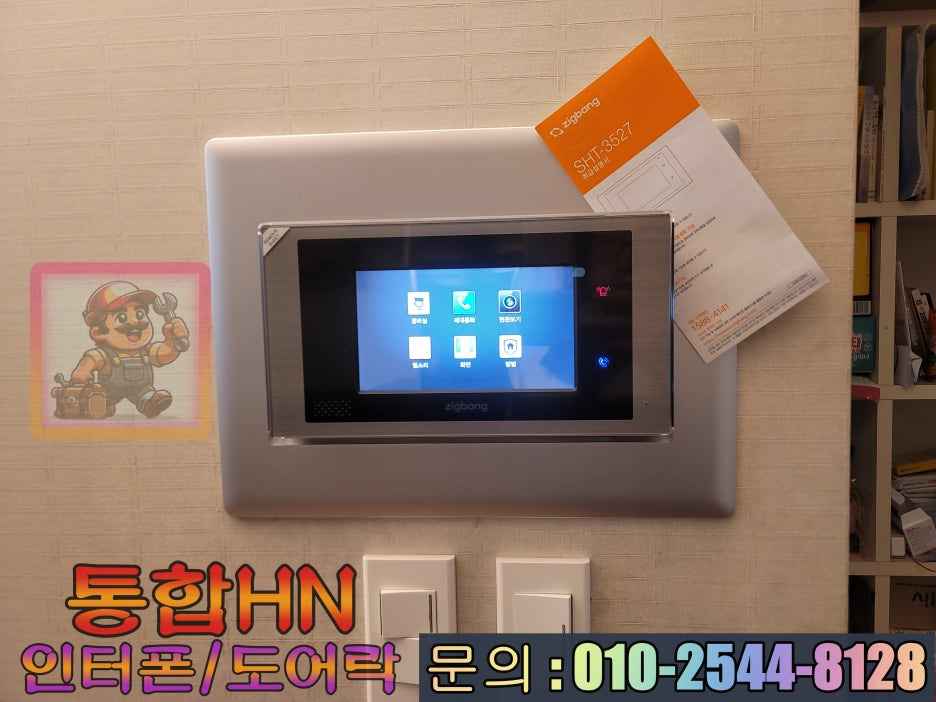

정상적으로 전원이 잘 작동하고 있습니다.
전원이 들어와도 비상이 발생하지 않으니 고객님도 한결 편안해지셨네요
아파트시스템이 5800으로 업그레이드 되어서 101동~106동 사이에
세대간 통화가 가능해졌습니다.
단 구형이나 4.3인치 제품 사용중이신분은 경비실 걸어서 교환을 요청
위에서 언급한 세대 ID를 정확히 계산해서 입력을 해줍니다.
세대ID를 입력했다면 경비실로 호출해서 우리집 호수를 확인받으시며
동시에 통화 음질 상태도 체크해드렸습니다.
역시 정확한 입력 ^^
AI 활용 설정
사진 설명을 입력하세요.

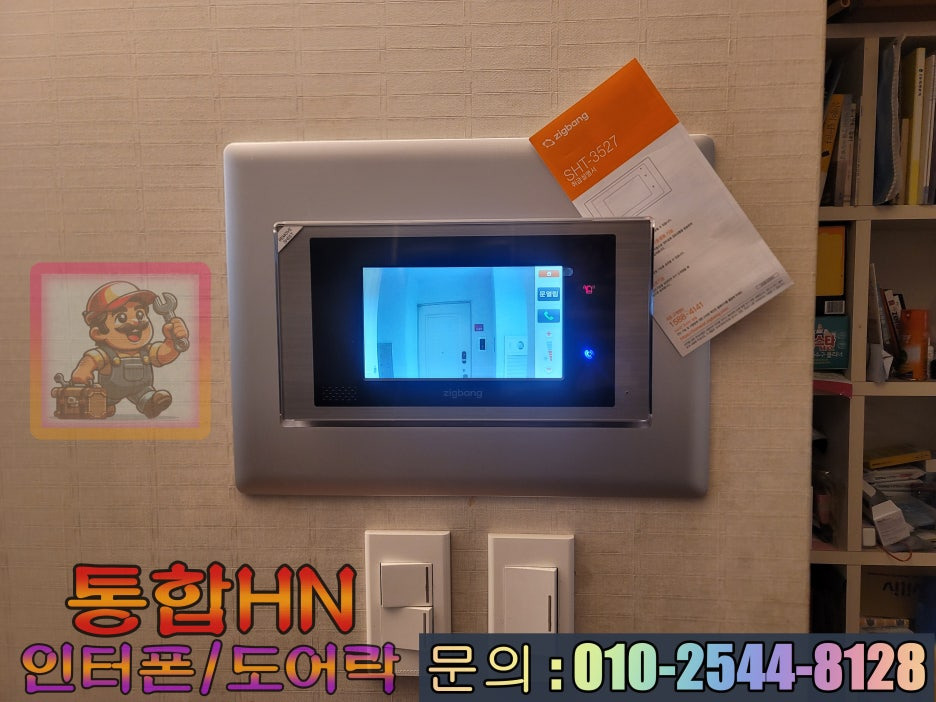

세대 현관 영상도 아주 잘나오고 있군요
고객님도 화면이 시원해서 좋다고 하시네요 ^^
다음으로 벨소리 조정법을 알려드리고 원하시는 볼륨으로 조정~
화면 조정기능은 기본 / 방범 센서 작동 테스트 모두 좋습니다.
SHT-3527XA 제품도 비상호출기능 탑재되어있음을 안내드렸고
비상 발생시 대체방법과 해제방법도 안내드렸습니다.
이렇게 SHT-3527XA 직방 7인치 인터폰(비디오폰)을 설치를 마무리하고
기능 설명도 상세하게 해드렸습니다.
고객님이 친절하게 하나 하나 알려줘서 고맙다고 하셔시면서 만족해하셔서
저 역시도 기분이 좋았습니다.
이상으로 남천동원로얄듀크 인터폰 비상경보 오작동제품을
직방 7인치 비디오폰으로 교체한 포스팅을 마치도록 하겠습니다.
SHT-3527XA 제품 사용법(설명서)가 없으셔서 고민이신분들을 위해서
사용 메뉴얼을 업로드 해드리고 있습니다
다운받으셔서 참고 하세요
