온천동 빌라 직방(구,삼성) 인터폰 4.3인치 설치시공 리모델링중 방문하여 교체 작업 - SHT-3625AMK
SHT-104M -->> SHT-3625AMK
동영상은 설치시공에 대한 간략한 정보가 담겨있습니다.
전문업체 " 통합HN " 입니다.
저희 업체는 인터폰 통신시스템 시공/유지관리 전문업체로서
아파트/오피스텔/빌라/상가 등의 전자무인경비시스템
(인터폰,도어락,CCTV,자동문,로비폰,출입통제) 시스템을 구축해드리고
유지관리해드리는 인터폰통신업체입니다.
이번에 방문하게된 동래구 온천동 명성아트빌 빌라 역시 저희 업체에서
빌라 인터폰공용부 로비폰을 설치 시공해드리고 유지관리를 해드리고 있는 현장입니다.
명성아트빌 빌라 인터폰[비디오폰]시스템은 삼성디지털(BUS방식)으로 작동하며
빌라나 다세대 주택에 사용되는 단독형 로비폰시스템을 사용하고 있습니다.
이 시스템은 주장치 없이 로비폰이 주장치 역활을 해줍으로서
경비실/로비/세대가 연동 될수있도록 해주는 시스템이지만
허나 지원가능한 세대수의 한계로 아파트에는 사용이 어렵고
빌라나 원룸같은곳에서 주로 사용하고 있습니다.
단독형 로비폰의 모델명은 SHT-5280 이고 세대기기는 SHT-104M 모델입니다.
현장에 대한 정보는 이정도로 하고 본격적인 포스팅을 시작해볼게요
이번에 방문하게 된 온천동 명성아트빌 빌라는 오랜기간 저희업체에 시공의뢰를
해오신 인테리어 사장님께서 연락을 주셔서 명성아트빌에 인테리어공사를
진행하고 있다고 하시며 제품 교체시공을 요청하셨습니다.
보통의 경우 모두 철거하고 인테리어 공사를 진행하시는데 금번에는 부분공사만
진행하기에 인터폰도 일반형식으로 설치를 요청해요셨습니다.
일정이 빠듯하다고하시며 빠른 조치를 부탁하셔서 점심시간을 이용해서 빠르게
방문드려 공사일정에 차질이 없도록 맞추어 드렸습니다.
그렇게 현장에 도착해보니 어딘가 아주 맞이 익은 주차장 모습에 순간 웃음이 터졌습니다.
AI 활용 설정

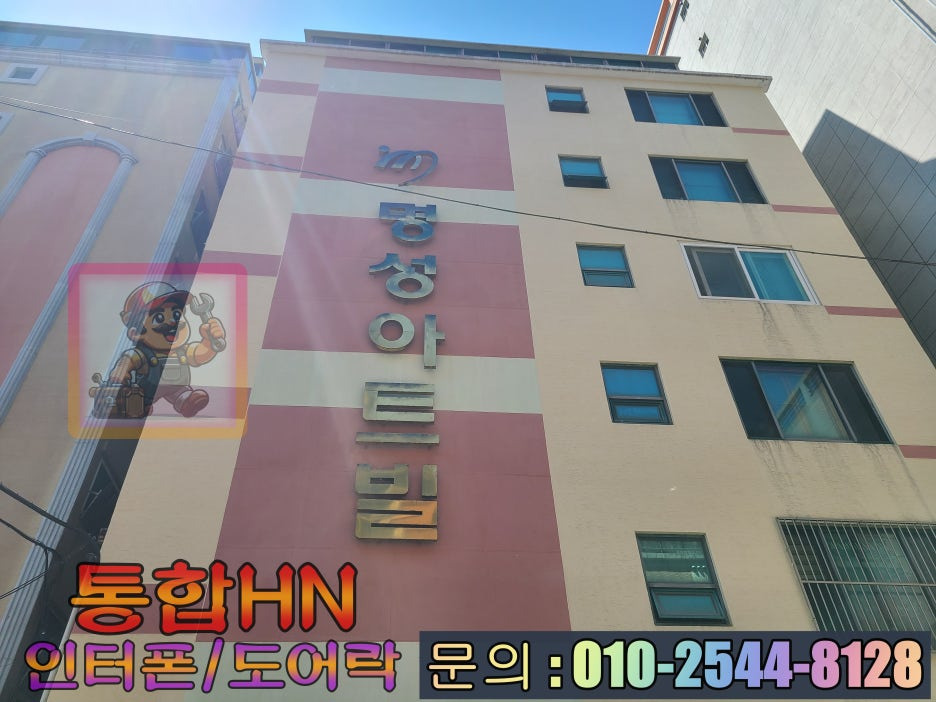

온천동 명성아트빌
이곳은 저희가 코로나가 한창일때 1층에 단독형 로비폰을 시공해드린 이후로
유지관리를 해드리고 있는 빌라인데 참 세상이 좁다는걸 느껴서 웃음이 나왔습니다.
AI 활용 설정
1층 로비폰 단독형 SHT-5280
보통 빌라의 경우 시스템을 관리하는곳이 잘 없어서 뒤죽박죽된곳이 많아서
살짝 걱정을 하는데 이곳은 저희가 관리하는곳이라 시스템이 정비가 잘되어 있어서
아주 편한게 작업을 할수 있었습니다.
AI 활용 설정

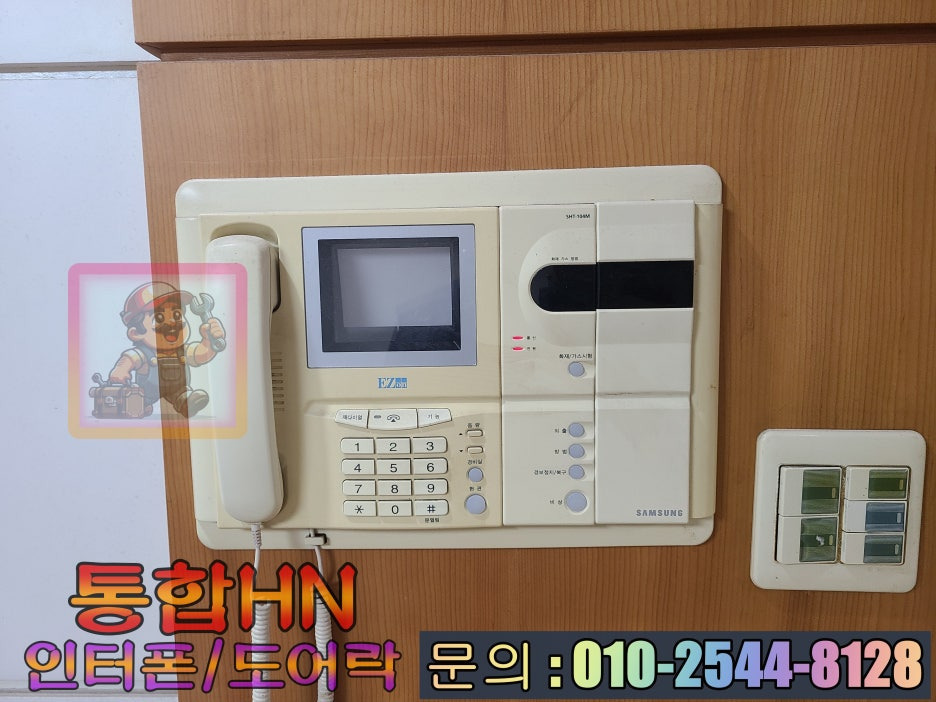

기존모델 SHT-104M
세대에 설치된 제품은 SHT-104M 홈오토 제품입니다.
이 제품은 판매당시 설치옵션에 따라 여러 타입으로 변경이 가능했던 모델입니다.
옵션에 따라서
104M / 104MV / 104C / 104S / 104RN 등으로 여러 타입으로 설치가 가능했었죠
하지만 이제는 시대의 뒷편으로 물러난 제품이라
과감하게 철거해주었습니다.
AI 활용 설정
선로 배선 정리중 모습
철거후 안쪽에 통신을 위한 터미널 보드에 선로가 연견되어있는데 이 선들은 다 끊어내고
새로운 연결잭(하네스잭)에 재결선작업을 진행해 줍니다.
AI 활용 설정

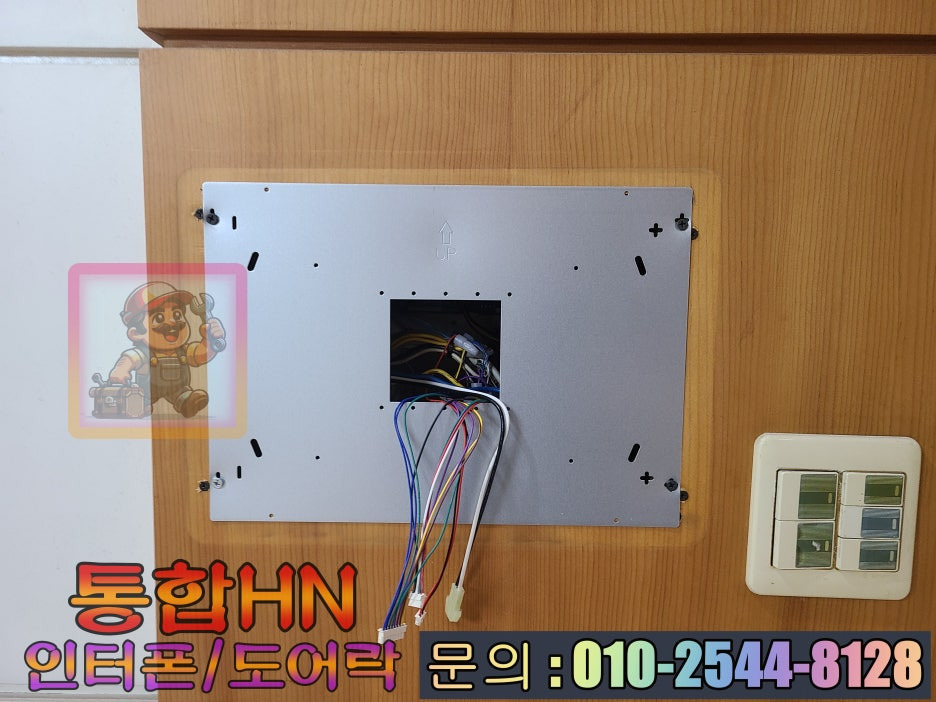

기초 철판 마감
선로작업이 끝이나면 기초철판마감재를 사용해서 매립함을 덮어주면되는데
입주당시 타공사이즈를 너무 넓게 잡아서 철판마감재를 고정할곳이 없어서
안쪽에 각기목을 대고 형상을 잡아준 다음 마감재를 고정해주었습니다.
AI 활용 설정
마감판과 브라켓 설치
기초판위에 마감판과 거치를 위한 고정 브라켓을 설치해주고 수평을 잡아주면 밑작업은
끝이 납니다.
AI 활용 설정
본체 인바디 거치
본체를 하네스를 잘연결후 선들이 찍히지 않게 잘 정리해서 거치해줍니다.
아직 전원은 넣지 않고 현관도어카메라까지 작업한 후에 전원을 넣어주어야 합니다.
여러번 설명을 드렸지만 약전(DC12V)라고 해도 쇼트가 나면 기계에 무리가 가기때문에
모든 작업이 다 끝이난 후에 전원을 넣어줍니다.
AI 활용 설정
카메라 철거후 브라켓 설치
AI 활용 설정
카메라 설치후 모습
이렇게 카메라까지 교체를 하고 나면 전원은 넣어주고 제일 중요한 세대ID를 지정해줍니다.
AI 활용 설정
세대 ID 지정 모습
세대ID는 현장마다 다르기 때문에 어떻게 구성했는지를 먼저 확인하고
거기에 맞는 설정값을 입력해주어야합니다.
이게 들리게되면 로비폰이나 경비실에서 세대로 호출이 안되고 다른 세대로 호출이
잘못들어가거나 다른세대 호출이 우리집으로 들어오는 문제가 발생합니다.
세대ID입력은 저희 업체에서 분배해두었기에 정확하게 설정된 값을 넣어주었습니다.
AI 활용 설정

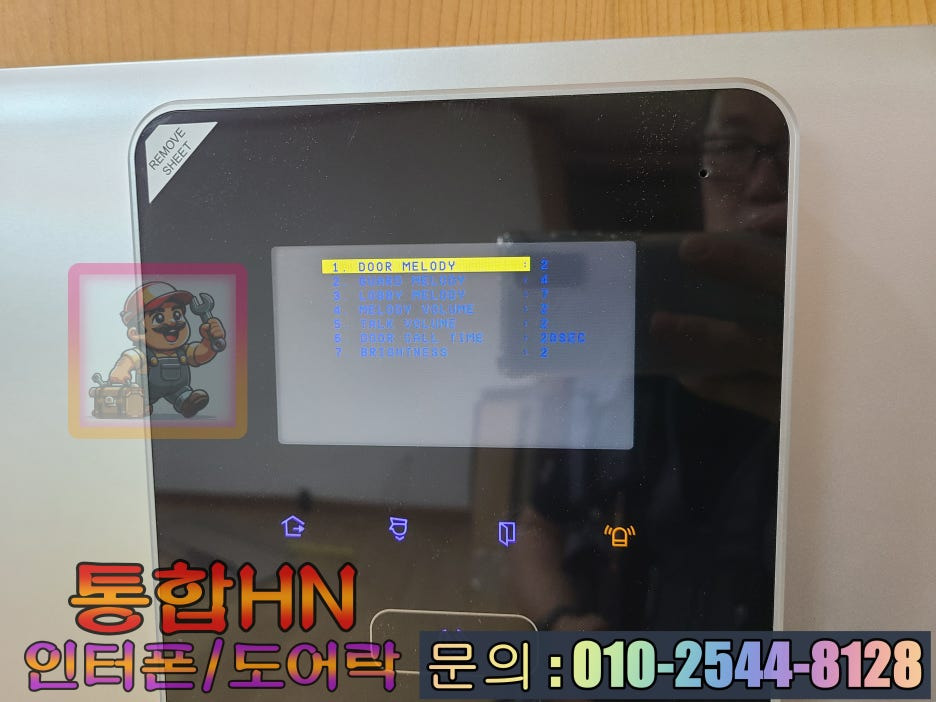

벨소리 조정
이후 벨소리와 음량을 조정해 주면 됩니다.
AI 활용 설정
작동테스트중 한 컷
세대현관 영상도 잘나오고 1층 로비폰에서도 호출이 정상적으로 잘 들어옵니다.
다면 아쉬운점이 있다면 1층 로비폰의 영상이 세대로 송출되지 않는다는 것입니다.
예전에 로비폰 공사 당시 권유해드렸으나 비용적인 문제와 세대원간의 협의 문제로
향후에 진행하신다고 미루신 이후로 그냥 1층 로비영상없이 사용하고 계신것입니다.
암튼 안되는건 안되는것대로 인테리어사장님과 입주고객님에게 안내드리고
잘작동되는 부분에 대해서는 같이 작동테스트를 해본면서 사용법을 숙지시켜드렸습니다.
고객님도 그전부터 안되었던 것들이 잘 작동하니 아주 만족해주셨습니다.
고객님이 만족해 주시니 저도 아주 뿌듯해지는것 같습니다.
누군가를 만족시켜준다는건 늘 기분좋은 일인것 같습니다.
그렇게 사용법을 안내해드리고 현장에서 철수를 하였는데 인테리어 사장님이
연락이 오셔서 다른세대도 제품보시고 교체를 희망하신다고 인테리어 또 하니깐 그대
다시 오라는 말씀에 추가 예약을 받았다는것에 아주 기분좋게 돌아올수 있었습니다.
이상으로 동래구 온천동 명성아트빌 빌라 인테리어 인터폰 교체 설치 시공 포스팅을
마무리 하겠습니다.
제품 설명서를 잃어버린분들을 위해서
설명서를 첨부합니다.
도움이 되셨으면 합니다.
