북구 만덕동 벽산라인2차아파트 인테리어 공사중 HIP-7000 -> 신형 HAS-R2071 7인치 인터폰 교체 설치 시공 포스팅(설명서.메뉴얼 첨부)
HIP-7000 -->> HAS-R2071
동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.
안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템의 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/빌라/빌딩 등의 전자무인경비시스템
(인터폰, 도어락, CCTV, 자동문, 로비폰)을 신설해드리고 시스템을
유지보수관리를 해드리는 인터폰통신전문업체 입니다.
이번 포스팅은 부산시 북구 만덕동에 위치한 벽산라인타운2차아파트의 인테리어 공사중
노후된 기본형인터폰을 신형 비디오폰으로 교체 설치 해드린 포스팅입니다.
만덕동 벽산라인타운2차 아파트의 입주세대는 10개의 동에 1166세대가
입주해 있는 아파트이며 1998년에 준공되었습니다.
인터폰시스템은 현대통신 디지털 방식(BUS방식)으로 되어있어 호환되는 제품만
설치를 해야 경비실과 연결을 할수가 있습니다.
이곳의 1층에는 로비폰과 자동문이 없이 일반 유리 양계문으로 되어있습니다.
준공된지 20년이 넘어가다보니 기존 제품은 수리가 되지않고 고장이 난 경우는
교체진행을 해야만 정상적으로 사용이 가능합니다.
통상적으로 사용되는 모델은
현대통신 1041B / R2071 / 179 / R1071/ R2073 등의 제품이 있습니다.
기존 세대기기는 현대통신 비디오폰 HIP-7000 이라는 통화만 가능한 기본형
모델이 설치되어있습니다.
아파트 배경이야기는 이쯤하고 바로 오늘의 설치 포스팅을 시작하도록 할까요!?
이번 포스트의 시작은 저희와 거래를 지속해오시던 인테리어 업체분께서 연락을
받고 현장에 대한 상담을 드리는것부터 였습니다.
인테리어 공사를 진행중인데 기존 제품을 철거하고 신형 제품으로 설치를 요청하시어
설치가능한 현대통신 제품을 안내드렸고 업체측에서 입주 고객님과 상의하신후
7인치 비디오폰(HAS-R2071)으로 선택을 하셨습니다.
제품 결정후 당일 목수작업이 끝이난다고 빠르게 방문해서 1차 선로 작업을
요청하셨고 늘 인테리어 공사에는 1차 선로작업을 해드리고 있기에
일정을 조정하여 현장으로 방문드렸습니다.
AI 활용 설정

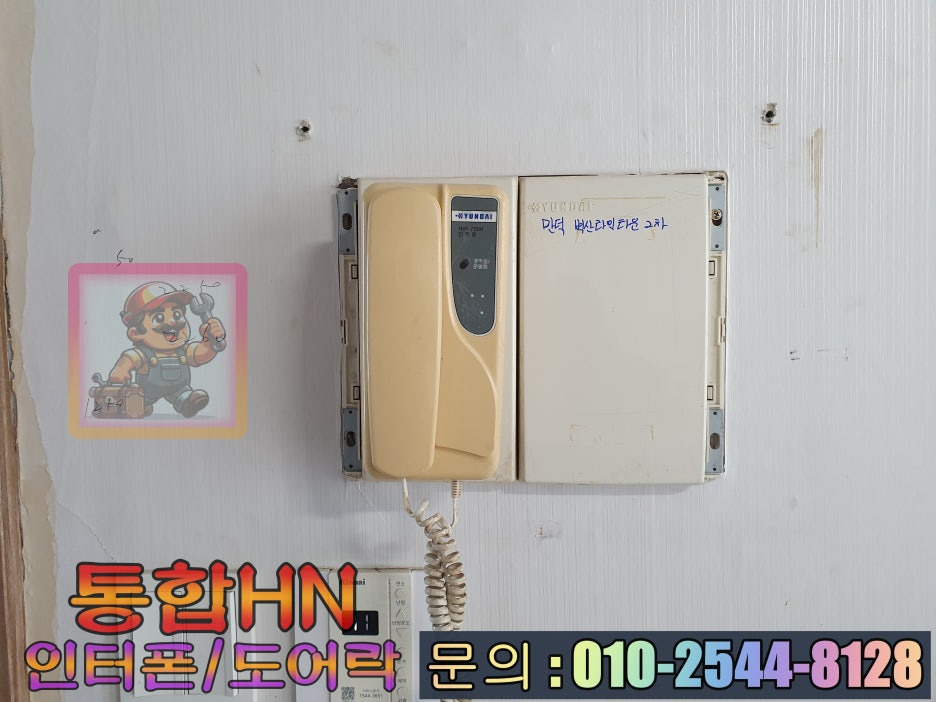

벽산라인타운2차 HIP-7000
현장에 도착해보니 이게 먼가~~ 와 진짜 희귀탬을 봤네요 ^^
HIP-7000 대부분 흑벽모니터가 나오는 모델이 달려있으신데 이 세대는 입주당시
완전 기본형을 선택하셔서 설치하셨나 봅니다.
이 모델은 세대앞 현관에 방문자의 얼굴을 확인할수 없고 통화만 가능한 제품입니다.
이제는 방문자 영상을 확인하실수 있는 제품으로 교체해야하니
마지막 한컷해주고 철거해줍니다.
AI 활용 설정

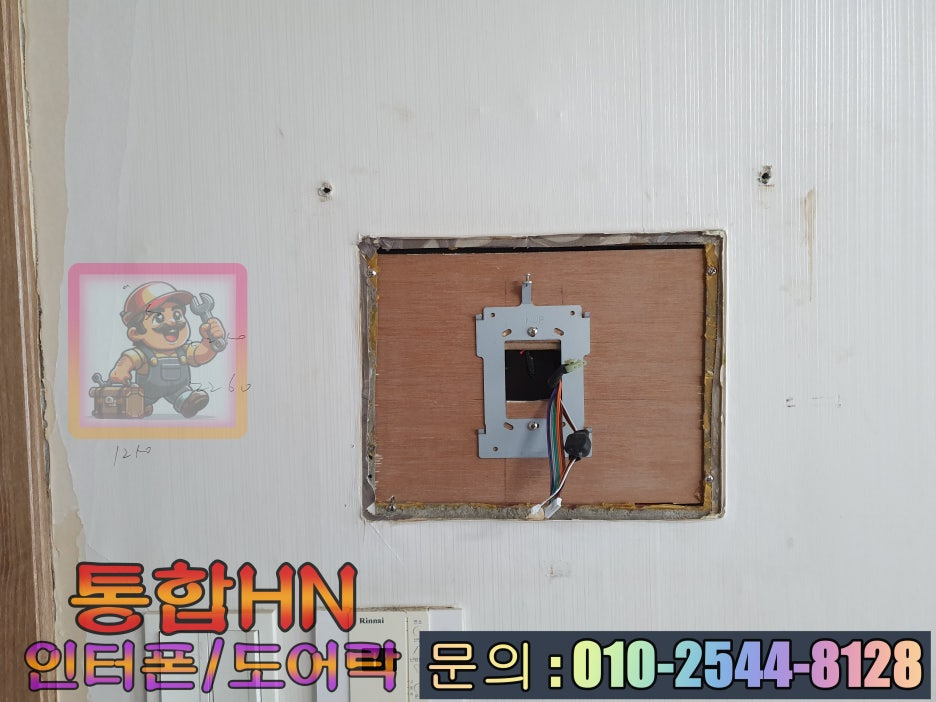

배선정리후 매립함 마감
HIP-7000제거후 배선선로를 체크하고 신형 HAS-R2071과 연결하기위한
하네스잭을 재결선해줍니다.
선로 배선을 재작업후에는 선로만 보양하고 인터폰매립함을 마감한 후에
제품을 설치해야하는데 이번 현장에서는 현장일정과 사정으로 매립함만 마감하고
그대도 설치테스트만해 달라고 하셨습니다.
음.. 현장의 사정이 있다고 하시니 원하시는대로 작업을 진행해드렸습니다.
AI 활용 설정

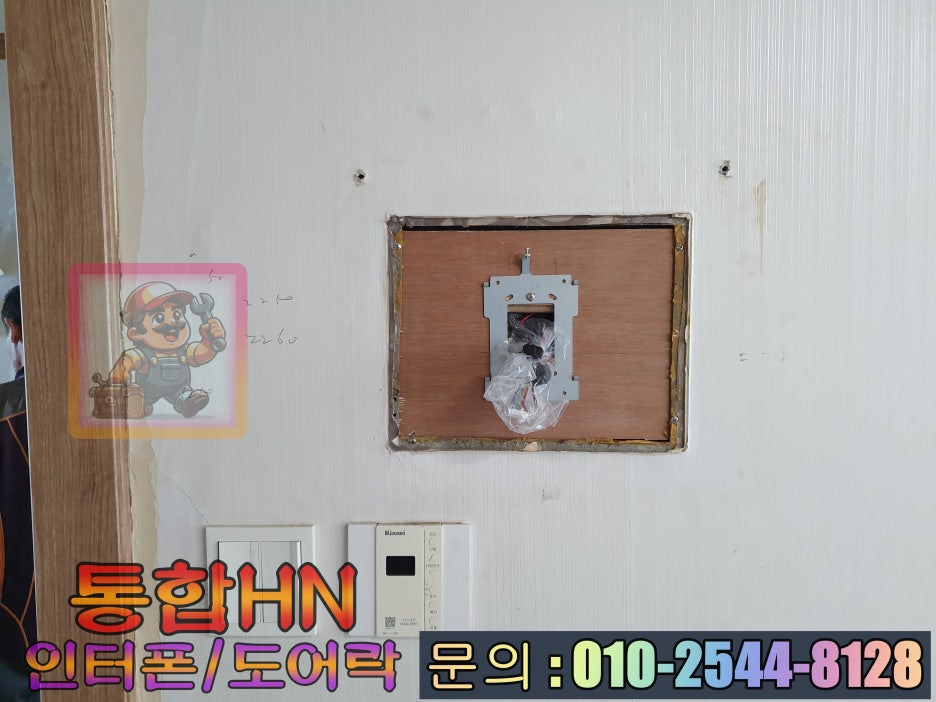

브라켓 설치
마감판에 브라켓을 설치해주고 제품을 연결해보기 전에 현관카메라부터
교체해줍니다.
AI 활용 설정

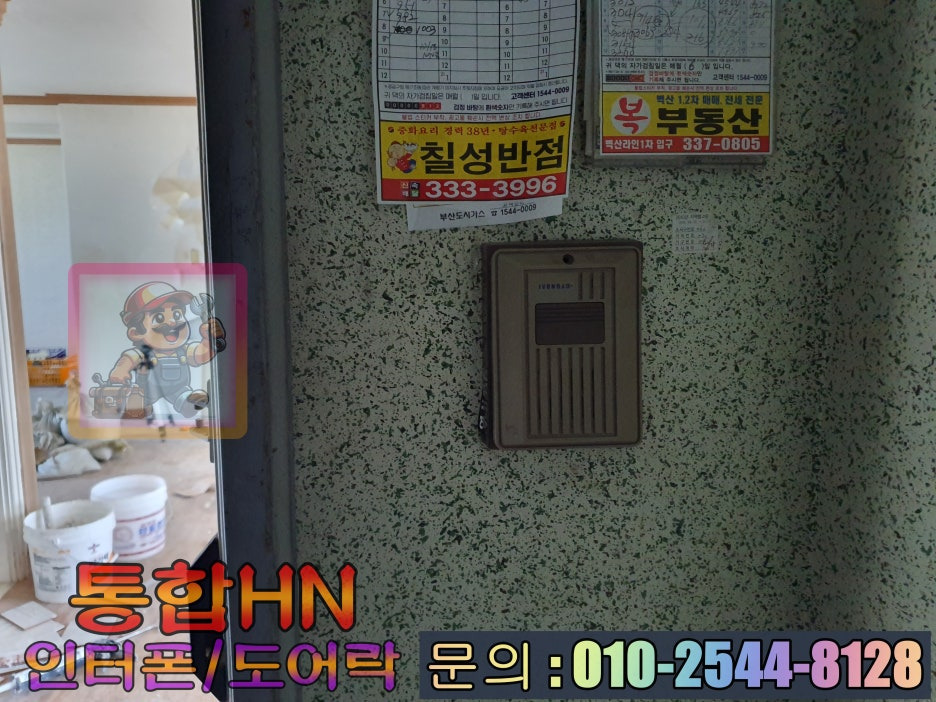

기존 초인종
AI 활용 설정

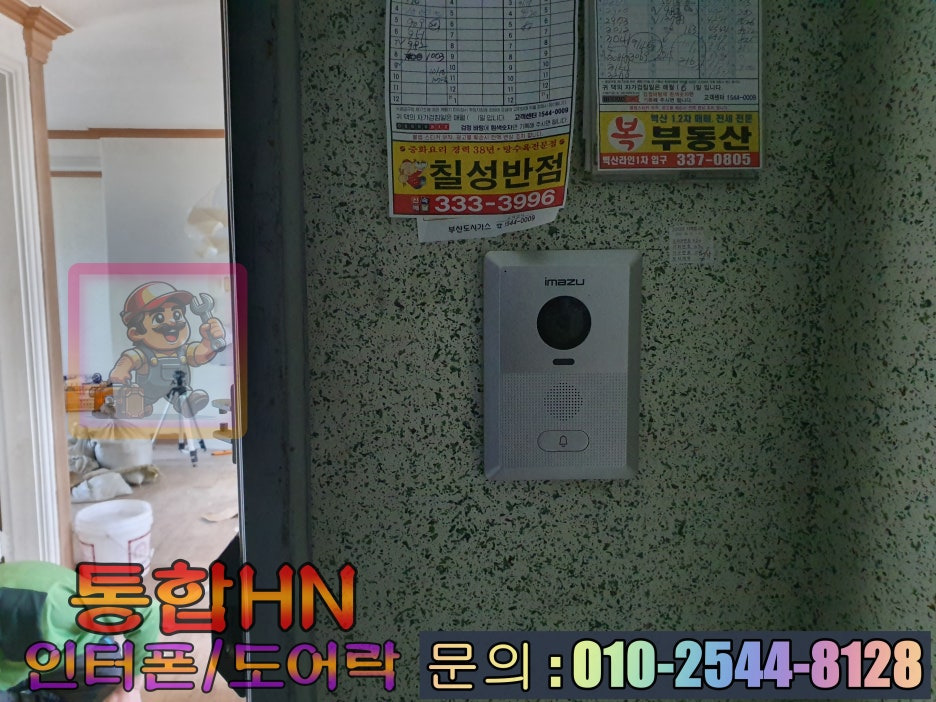

HAS-R2071 현관 카메라
카메라 교체까지 완료하고 본체 설치후 작동 테스트를 해줍니다.
AI 활용 설정
HAS-R2071
현관 영상이 아주 잘나오네요.
영상확인을 했으니 경비실과 연결하기 위한
세대ID를 계산해서 정확한 값을 입력해줍니다.
세대ID가 맞지않으면 세대로 호출이 오지않습니다.
이곳의 현대통신시스템에는 호수가 틀려도 경비실에서 주장치로 호출신호를 넣기에
경비실에서는 호출이 가지만 세대는 아무런 반응이 없습니다.
그렇기에 정확히 입력을 했다더라도 경비실로 호출하여 세대로 호출해줄것을
부탁드려서 정상적으로 호출이 들어오는지 확인해야합니다.
이렇게 모든 테스트를 마치고 제품을 다시 제거하고 이후 다시 설치하실때
혼돈되지 않게 연결잭부분에 표시를 해드리고 연결잭들은 비닐로 보양작업을
해두었습니다.
AI 활용 설정

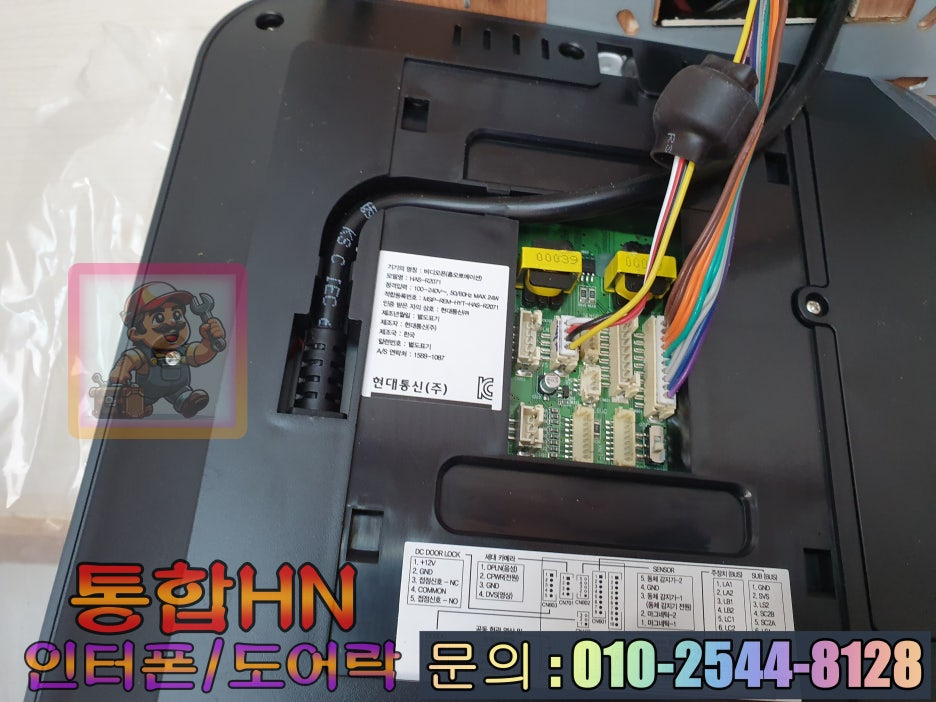

커넥트 잭에 매직표시
이곳에는 세대현관과 시스템에 연결선만 필요하기에 그렇게 어렵지 않습니다.
AI 활용 설정
보양작업
AI 활용 설정

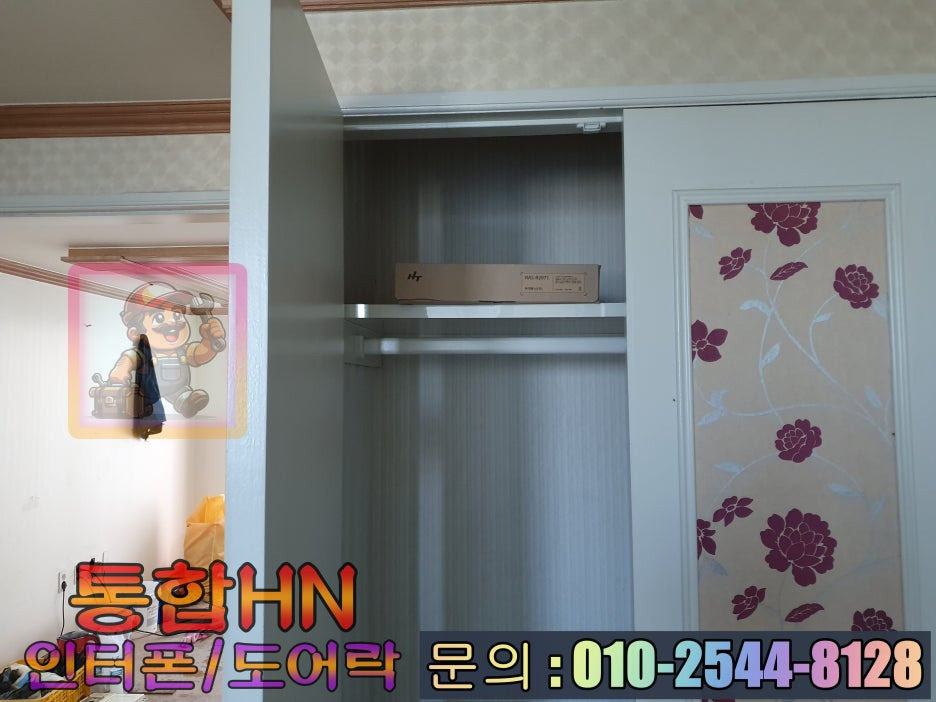

장안에 제품 보관
이후 도배중에 커넥트잭이 오염되지않게 비닐로 잭들을 보양해두고 본품은
업체분의 요청대로 방안 장안에 넣어두고
혹시 몰라 설치중에 문제가 생기면 다시 방문드리겠다는 말씀드리고
현장에서 철수하였습니다.
이상으로 북구 만덕동 벽산라인타운2차 아파트의 인테리어 인터폰[비디오폰]교체 시공
포스팅을 마치도록 하겠습니다.
설명서가 없으셔서 불편하신분들을 위해서
HAS-R2071 메뉴얼을 업로드해드립니다.
