사상구 괘법동 괘법한신2차아파트 인테리어 공사 직방 SHT-3527XA 7인치 터치스크린 인터폰 교체 설치 시공 이야기(메뉴얼 첨부)
안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템의 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/빌라/빌딩 등의 전자무인경비시스템
(인터폰, 도어락, CCTV, 자동문, 로비폰)을 신설해드리고 시스템을
유지보수관리를 해드리는 인터폰통신전문업체 입니다.
이번 포스팅은 부산시 사상구 괘법동에 위치한 괘법한신2차아파트의 인테리어 공사중
인터폰을 교체 설치 해드린 포스팅입니다.
입주세대는 9개의 동에 1094세대가 입주해 있는 아파트이며 1998년에 준공되었습니다.
인터폰시스템은 삼성 디지털 방식(BUS방식)으로 되어있어 호환되는 제품만
설치를 해야 경비실과 연결을 할수가 있습니다.
메인시스템은 삼성주장치 SHT-5500 시스템이며 단종된 주장치이고
향후 주장치에 문제가 생길시 SHT-5800으로 업그레이드를 진행해야합니다.
준공된지 20년이 넘어가다보니 기존 제품은 수리가 되지않고 고장이 난 경우는
교체진행을 해야만 정상적으로 사용이 가능합니다.
사용되는 모델은 직방제품(구,삼성)
SHT-3625AMK / SHT-3527XA / SHT-8820(홈오토) 등의 제품이 있습니다.
기존 세대기기는 삼성인터폰 SHT-102C 모델이 설치되어있었습니다.
아파트 배경이야기는 이쯤하고 바로 오늘의 설치 포스팅을 시작하도록 할까요!?
이번 방문드린 현장은 인테리어업체분께서 다른 업체로부터 소개를 받으셨다고 하시며
연락이 오셔서 인테리어 공사중인데 인터폰이 고장이라 교체를 하고 싶다고 상담을
요청하셨습니다.
상담중 이미 인터폰 설치될 자리에 아트월을 완료하셨다고 하시며 선들은 빼두었다고
하셨는데 먼가 쇄~ 한 느낌이라 일단 선택가능한 제품을 안내드리고
현장에 방문해서 상황을 확인하고 작업 방향을 정하자는 말씀을 드리고
작업중인 현장으로 급하게 출동하였습니다.
AI 활용 설정

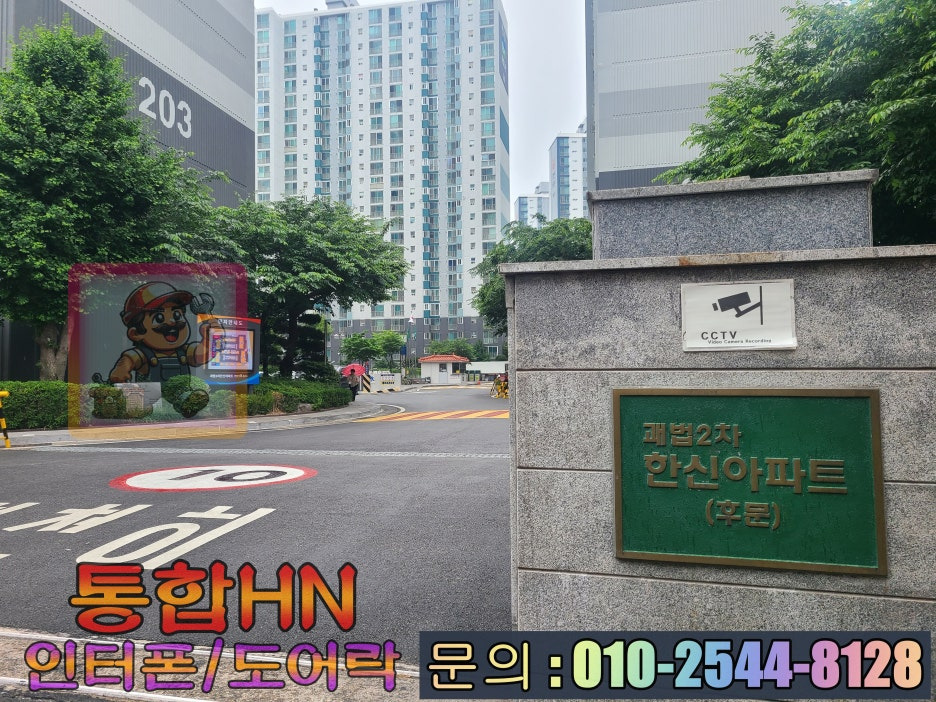

괘법한신2차 후문 입구
아침시간에는 모르겠지만 일과시간에는 정문은 닫혀있고
이렇게 후문이라고 표시된곳만 열려있어서 이곳으로 출입을 합니다.
아마 이게 대표적인 출입구인듯 합니다.
AI 활용 설정

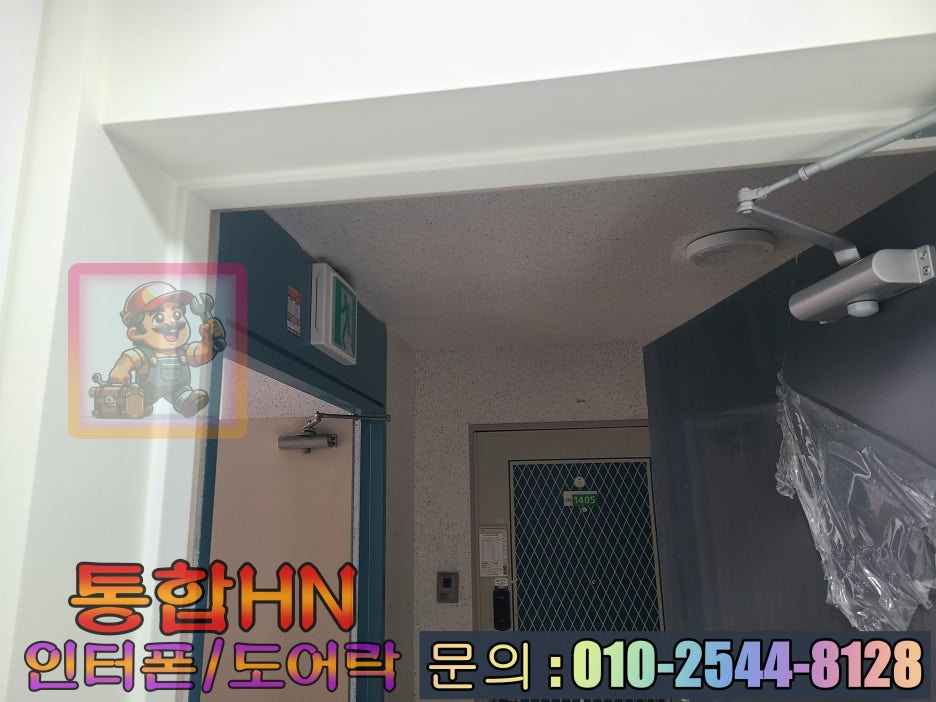

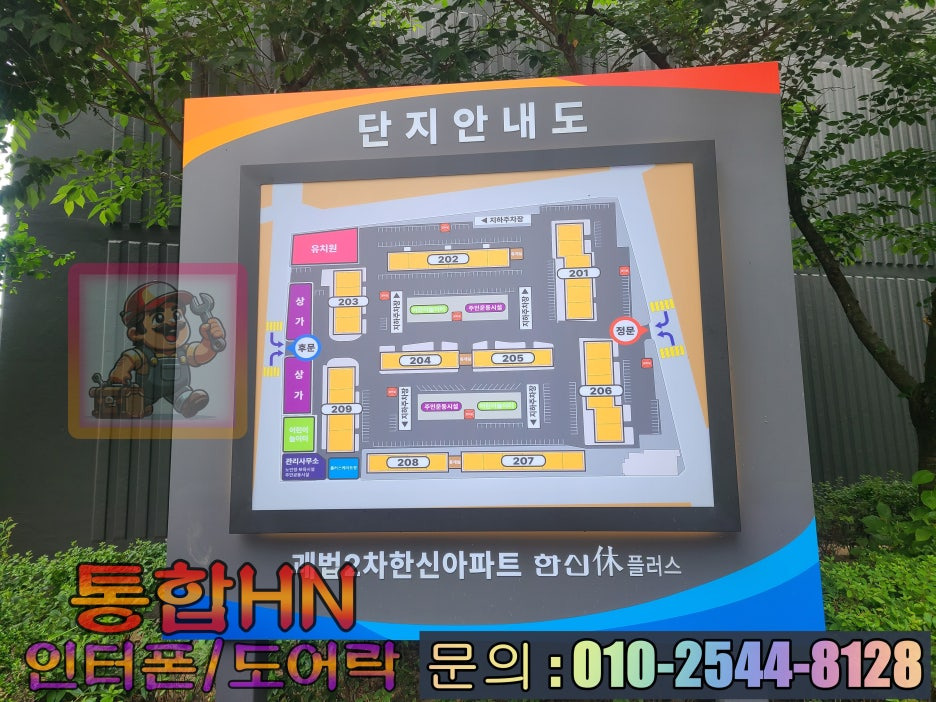

방문드린 현장 207동
방문드린곳은 괘법한신2차 207동 5/6라인에 입주하실 세대입니다.
AI 활용 설정
아트월 작업이 끝이난 상황
현장에 방문드리니 마침 점심시간이라 작업자분들은 안계시고 조용했고
상태를 보고 아쉬움에 한숨을 내쉬는 모습을 아무도 못봐서 다행이였습니다.
이미 철거된 제품과 마감처리가 다된 아트월 .....
사진에서처럼 제품을 철거하고 아트월 작업을 먼저해버리면 저 넓은 타공사이즈를
덮을 방법이 마감판을 사용한 방법밖에 없는데 실거주 중일때는 어쩔수 없지만
인테리어 공사중에는 1차작업으로 배선을 정리하고 매립함을 메우고 최소타공으로 마감을
진행하면 벽면에 마감판 없이 깔끔하게 제품만 설치할수가 있기에 너무 아쉬웠습니다.
현장상황을 인테리어 업체분께 말씀드리니 인터폰 교체가 처음이라 몰랐다고 하시며
다음에는 미리 연락해서 작업을 진행하겠다고 하시며
마감판을 써서라도 깔끔하게 시공을 부탁하셔서
저도 최대한 깔끔하게 작업을 약속드리고 작업을 시작하였습니다.
AI 활용 설정

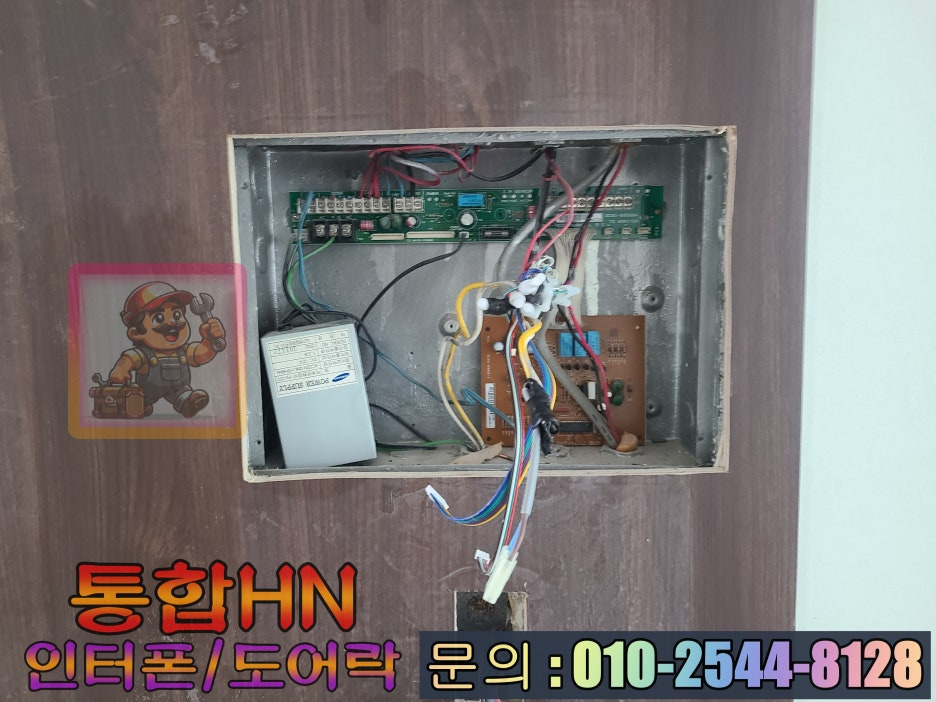

배선 정리후 한컷
기존 터미널보드는 사용하지 않기에 시스템 선들은 다 끊어내고 새제품의
연결잭(하네스잭)과 새로 결선작업을 진행하고 배선들을 정리해 주었습니다.
AI 활용 설정

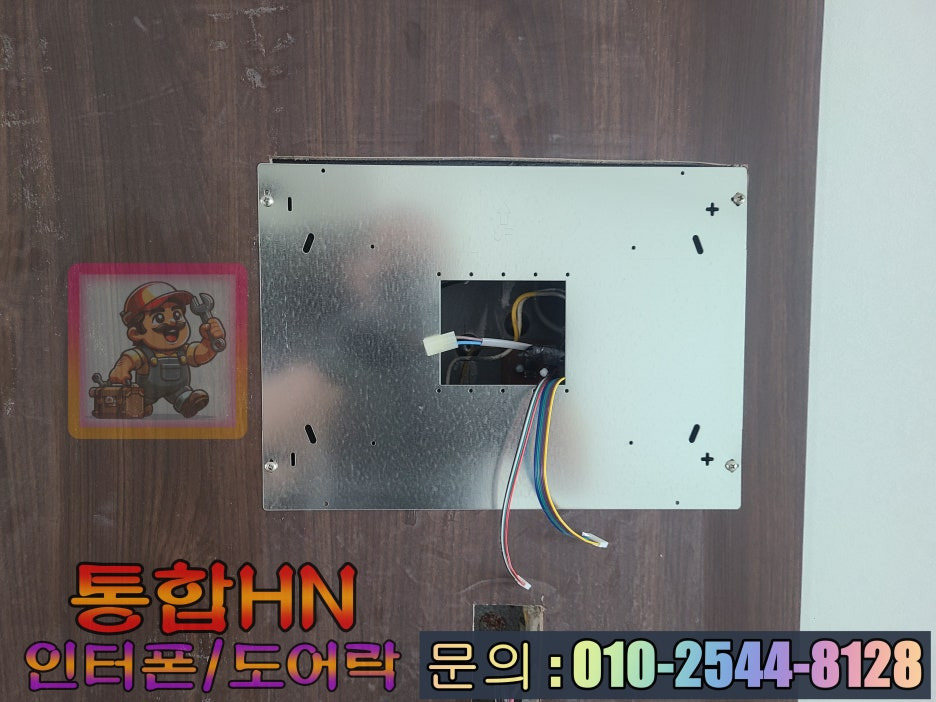

기초철판 마감 작업
배선작업후 매립함을 메우기위해 기초철판으로 1차 마감작업을 진행줍니다.
이때 미리 어느정도 수평을 잘 잡아두면 실마감판 작업시 수평잡기가 수월합니다.
AI 활용 설정

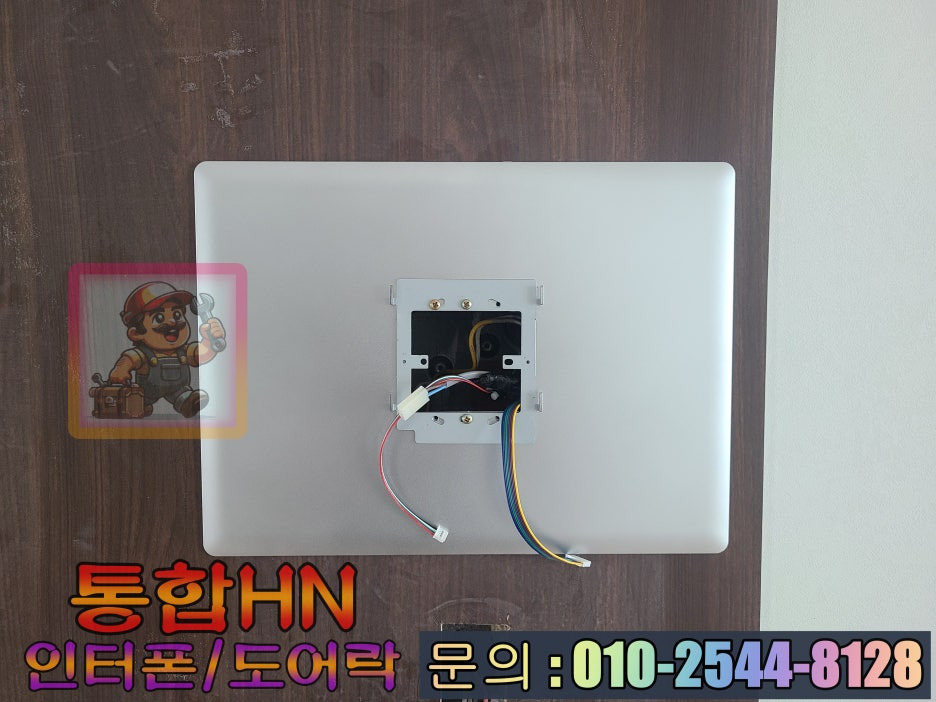

실마감판과 브라켓 연결
기초철판위에 마감판과 고정브라켓을 설치후 수평을 잡아주면 밑작업은 끝입니다.
AI 활용 설정
본체 거치후 한컷
본체를 거치해주고 일단은 전원은 넣지않고 현관 카메라 교체 작업을 먼저 진행해줍니다.
늘 여러번 말씀드리지만 전원을 넣어두고 작업을 하다보면 약전(DC12V)라도해도
카메라 선로 작업중 쇼트가 날수 있기에 전원은 카메라까지 연결후 인가해줍니다.
AI 활용 설정

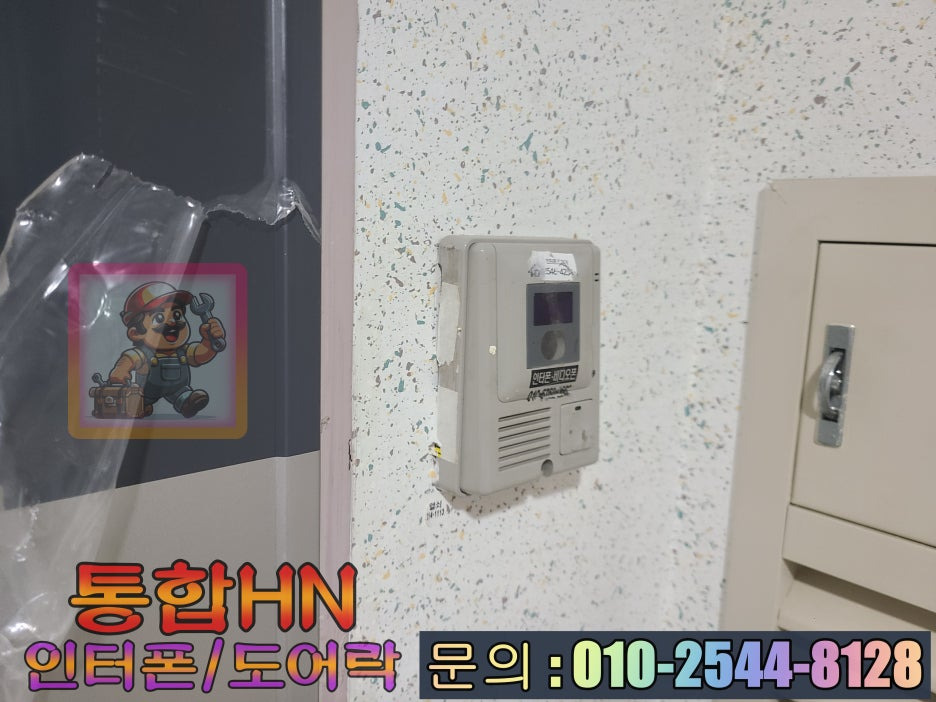

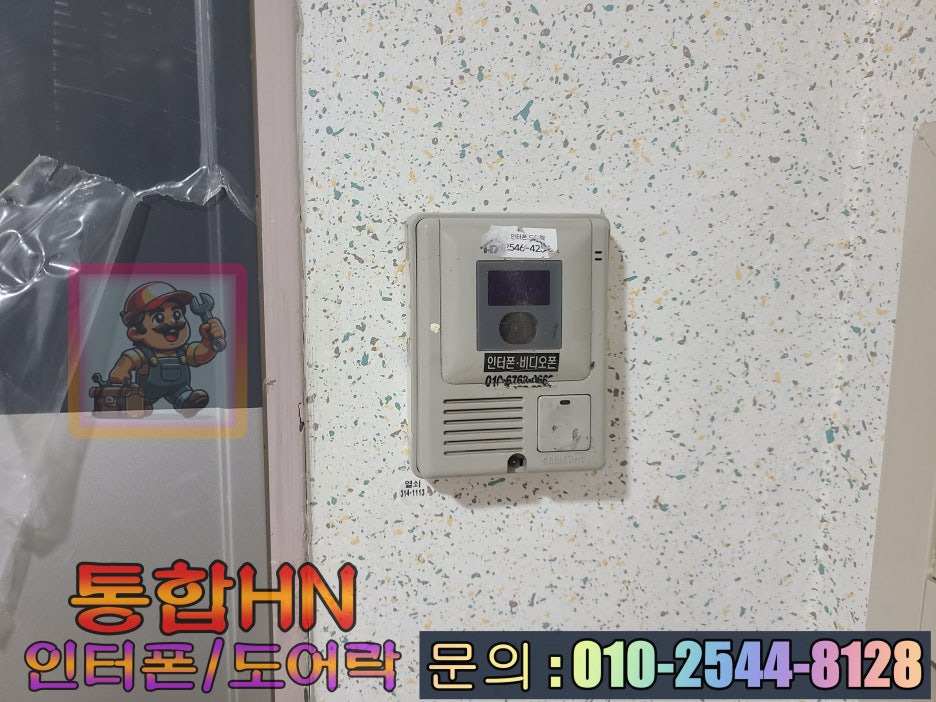

기존 흑백 카메라
기존 흑백카메라는 미련없이 제거해줍니다.
AI 활용 설정

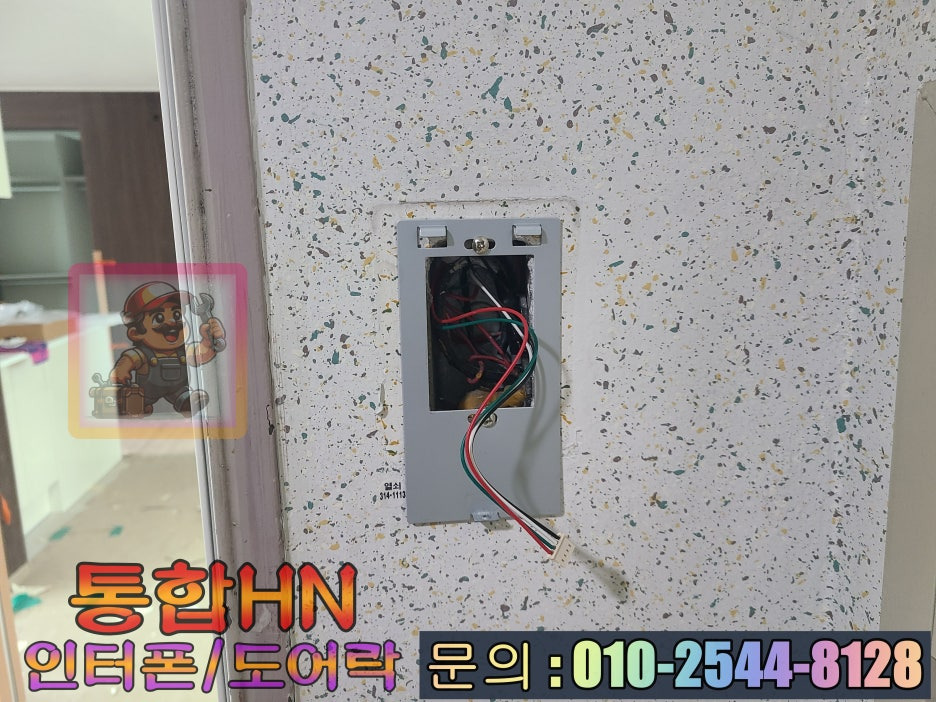

브라켓 설치
현관 카메라는 4가닥 선로 + , - , 음성 , 영상만 연결해주면 되기에 빠르게 배선정리 완료
AI 활용 설정

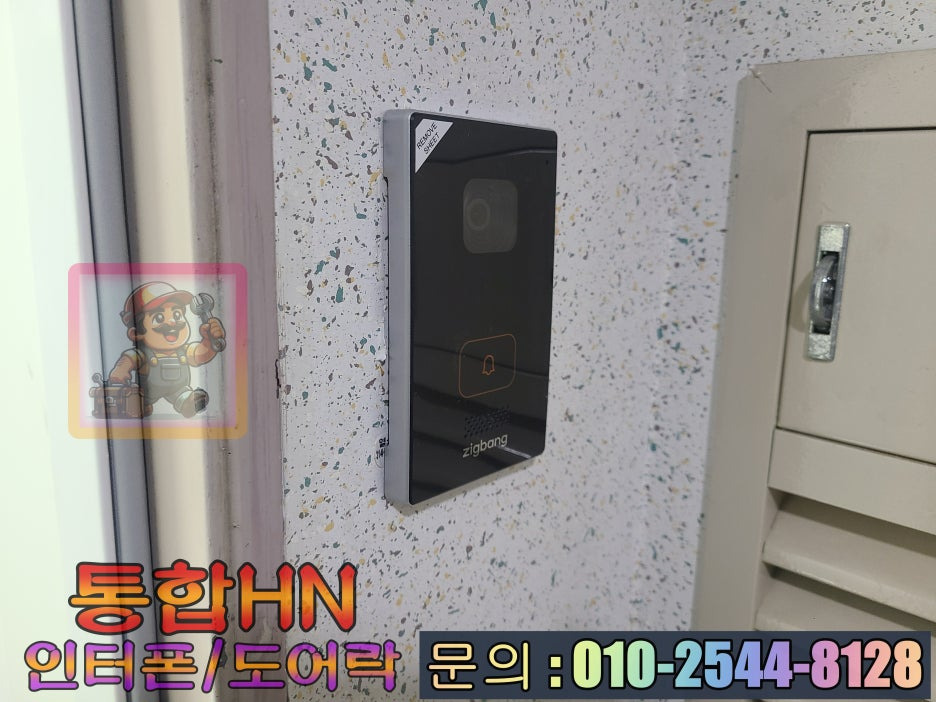

현관 카메라
현관카메라는 고정하기전 위치가 벽면쪽에 가깝기에 반대쪽으로 렌즈 각도를 조절.
렌즈 각도는 10~15도 정도 상하좌우 변경가능
AI 활용 설정
전원인가
정상적으로 전원이 들어오고 메뉴화면도 정상적입니다.
정상 작동 테스트이전에 제일 먼저 세대 ID 지정을 해주어야합니다.
ID는 아파트마다 다르기때문에 해당 아파트에 설정된 배열을 확인하고
거기에 맞는 설정값을 넣어주어야합니다.
이게 틀리게되면 세대호출이 서로 엇갈려서 들어가기에 아주 중요합니다.!!
AI 활용 설정

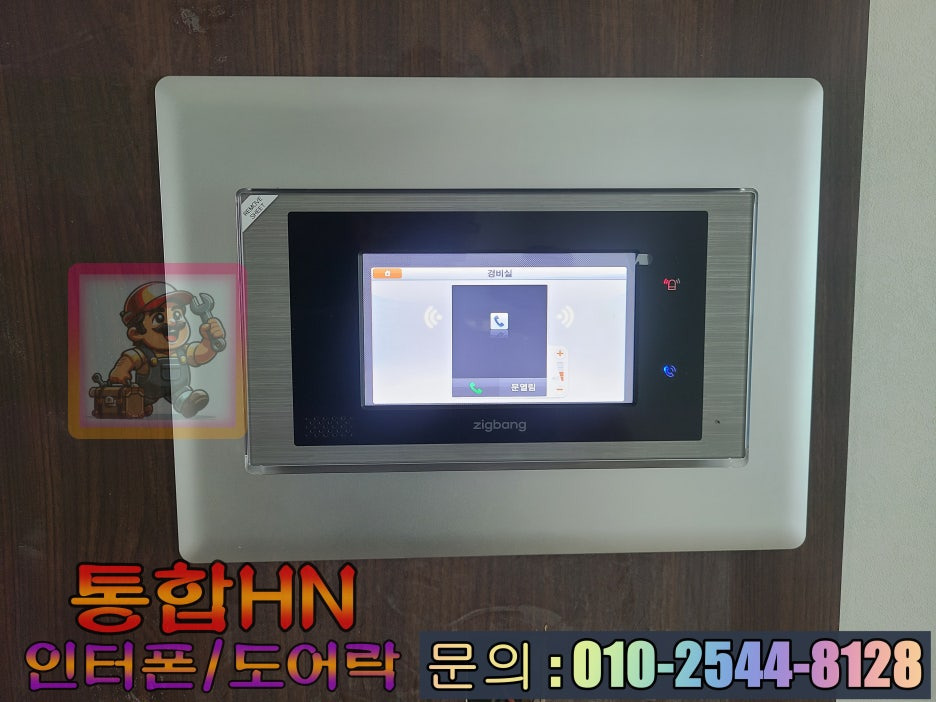

경비실 테스트
ID입력후 지정호수가 맞는지 확인하기 위해 경비실로 호출하여 호수확인과
통화 음질을 테스트 해줍니다.
정확히 호수지정이 되었고 통화음질도 양호하였습니다.
AI 활용 설정

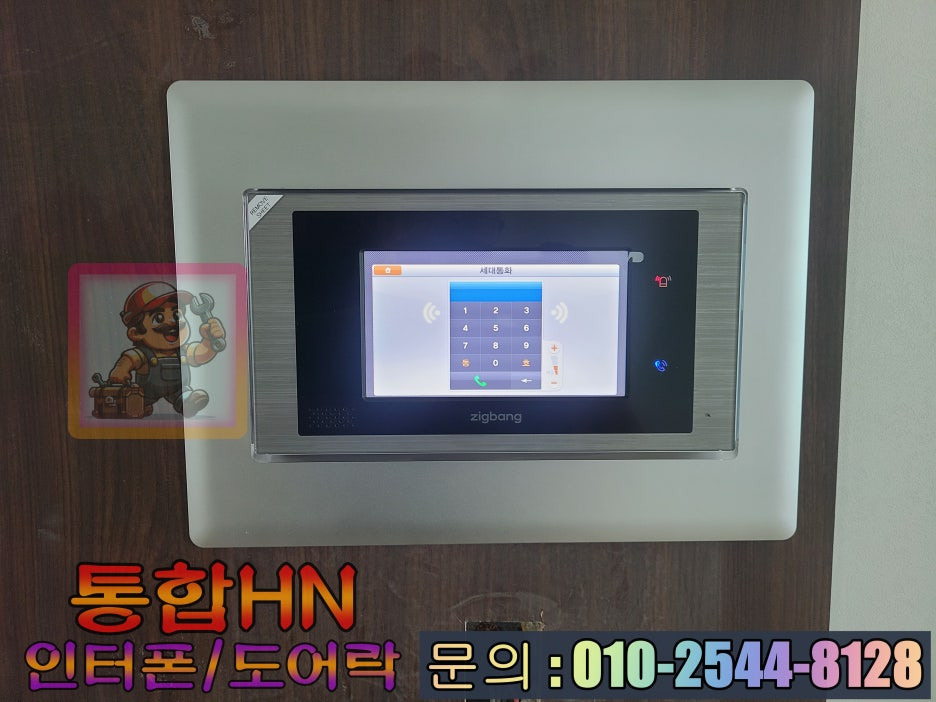

세대간 통화
세대간 통화는 현재는 사용이 되지않고 향후 SHT-5800 주장치 설치시 사용가능
AI 활용 설정

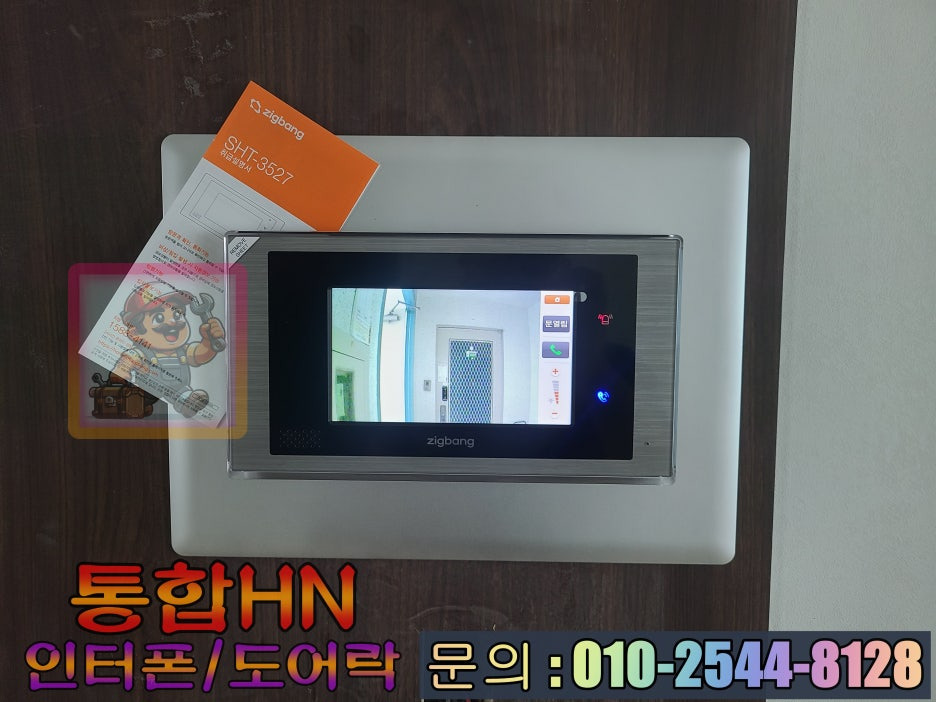

현관 영상 확인
현관 영상도 노이즈 없이 깨끗하게 잘 보입니다.
AI 활용 설정

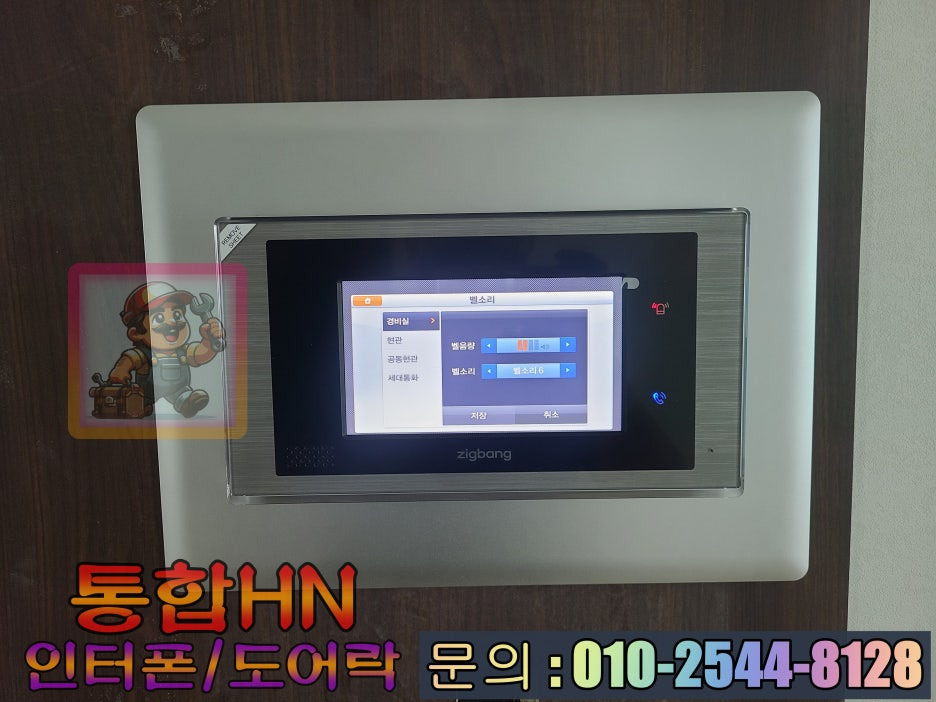

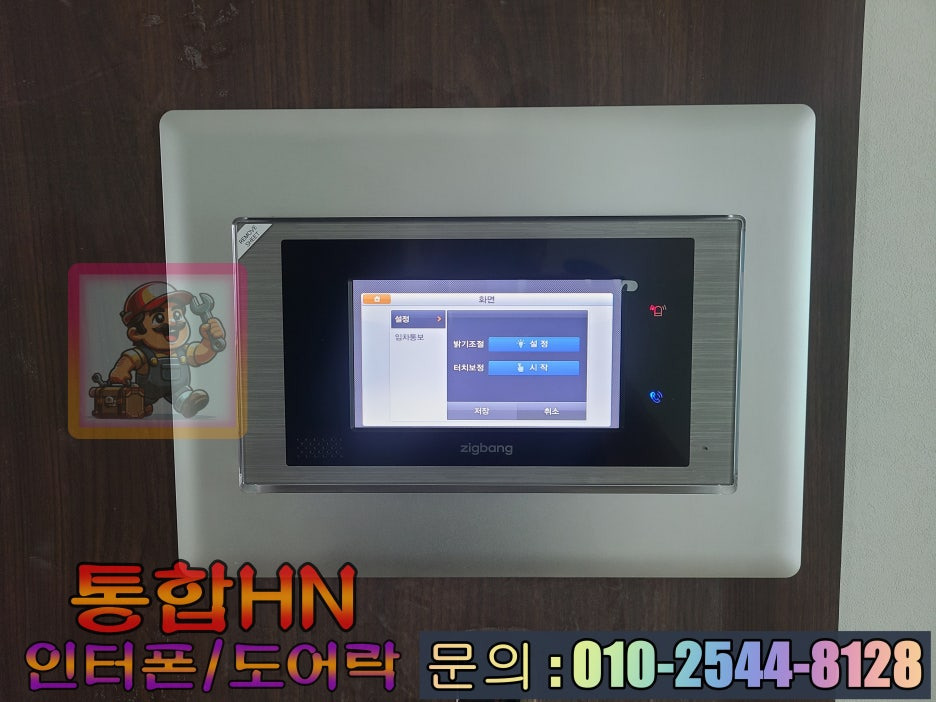

벨소리 조정과 화면 발기 조성
벨소리와 화면 밝기는 기본 설정값으로 보통 많이들 사용하고 계시고 저희도 기본값을
권하고 있습니다.
AI 활용 설정
방범기능과 제거된 마그네틱 센서
방범기능은 방범센서가 제거되어서 작동을 할수가 없습니다.
센서가 망가진거면 교체가 가능하지만 제거하면서 연결선도 제거를 해서 설치가 불가능
이 내용 역시 인테리어 사장님께 안내드리고 향후에는 무조건 제거하시기보다
상담을 먼저 받으시라고 권해드렸습니다.
AI 활용 설정
검검후 최종 샷
모든 작동테스트를 마무리하고 마지막으로 한컷 남겨서 인테리어 사장님께 전달해드리고
혹시나 입주하실분이 설명서보고 작동법을 어려워하시면 연락달라는 말씀을 드렸습니다.
이번 현장은 시작부터 아쉬움이 많이 남는 현장이였지만 그래도 깔끔하게 수습과
마무리를 해드리고 현장에서 철수하였습니다.
이상으로 괘법동 괘법한신2차아파트의 인테리어 공사 인터폰[비디오폰] 교체
설치 시공 포스팅을 마치도록 하겠습니다.
설명서가 없으셔서 불편하신분들을 위해서
SHT-3527XA 메뉴얼을 업로드해드립니다.
