동래구 사직동 한신아파트 입주전 아날로그 인터폰 교체 설치 시공 이야기(메뉴얼 첨부)
코멕스 아날로그 시스템 4.3인치 비디오폰
동영상은 제품 시공에 대한 간략한 정보가 담겨있습니다.
안녕하세요 " 통합 HN " 입니다.
저희는 인터폰시스템의 시공컨설팅 및 유지보수관리 전문업체로서
아파트/오피스텔/다세대주택/빌라/빌딩 등의 전자무인경비시스템
(인터폰, 도어락, CCTV, 자동문, 로비폰)을 신설해드리고 시스템을
유지보수관리를 해드리는 인터폰통신전문업체 입니다.
이번 포스팅은 부산시 동래구 사직동에 위치한 한신아파트의
입주전 보수작업중 인터폰 교체 설치 시공을 해드린 포스팅입니다.
사직동 한신아파트의 입주세대는 9개의 동에 710세대가 입주해 있는
아파트이며 1999년에 준공되었습니다.
인터폰시스템은 아날로그 방식(STAR 방식)으로 되어있어 호환되는 제품만
설치를 해야 경비실과 연결을 할수가 있습니다.
아날로그 방식의 제품은 현재 아주 다양하게 나오고 있으며 가격 또한 천차만별입니다.
준공된지 20년이 넘어가다보니 기존 제품은 수리가 되지않고 고장이 난 경우는
교체진행을 해야만 정상적으로 사용이 가능합니다.
기존 기기는 삼성 비디오폰 SHT-304 모델이 설치되어있습니다.
아파트 배경이야기는 이쯤하고 바로 오늘의 설치 포스팅을 시작하도록 할까요!?
이번 고객님께는 인연이 있던 인테리어 업체분이셨고 공사는 없고 도배만 일부하는데
인터폰은 고장이라 교체를 원하신다고 연락을 주셔서 상담을 진행하였습니다.
상담결과 집주인분은 가성비적인 제품을 원하신다고 하셔서 가성비 좋은
코멕스 4.3인치 비디오폰으로 설치하기로 하고 현장으로 출동하였습니다.
현장에 도착하니 2~3일 뒤에 도배라고 하시며 인터폰쪽은 도배를 하지 않으니
바로 설치를 해달라고 요청하셔서 배선정리만 할 생각으로 1차 방문했는데
바로 설치를 진행하게 되었습니다.
AI 활용 설정
SHT-304 흑백 비디오폰
기존 비디오폰 SHT-304 제품이며 철거전 테스트해보니 경비실로 호출이 안되고
현관영상도 뿌옇게 아무것도 안나오네요
단종된지 너무 오래된 제품이라 수리는 불가능한 제품입니다.
그동안 수고했다는 의미로 한 컷 남겨주었습니다.
AI 활용 설정
철거후 안쪽 배선확인중
철거후 매립함의 공간이 좁아서 기존 선과 새로운 하네스잭의 길이를 재단해서
짧게 만들어서 작업을 해주어야 매립함(일명 1구복스)에 깔끔하게 정리할수 있습니다.
AI 활용 설정

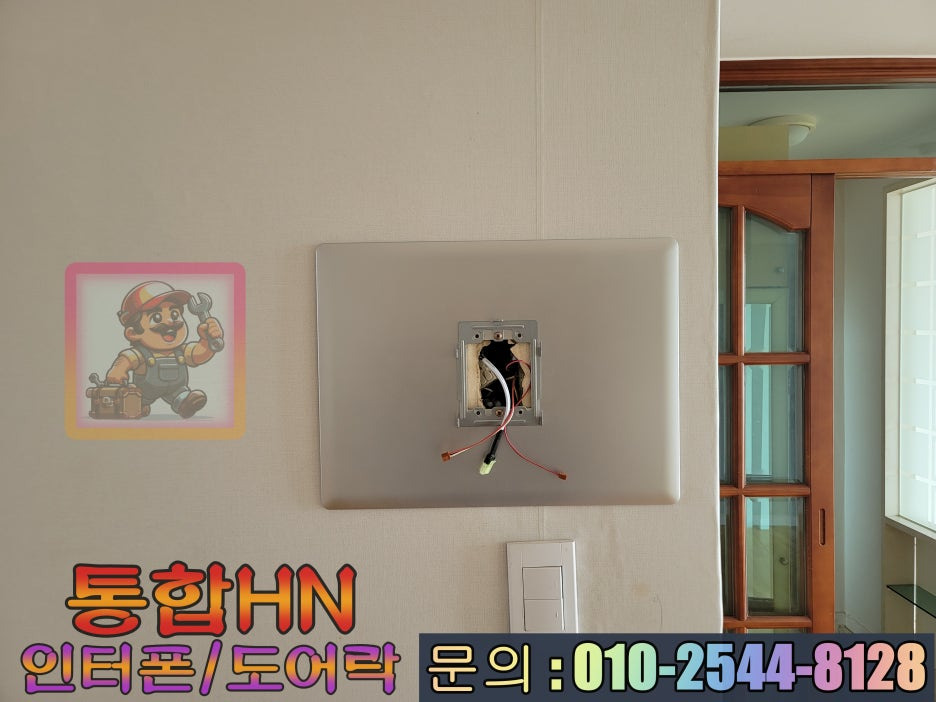

마감판 작업과 브라켓 고정
철거후 제품 뒷쪽 지저분한 벽지가 새기계로 커버되지 않아서 마감판을 사용해서
깔끔하게 처리해드렸습니다.
기존 블로그 글들에서보면 마감판 사용전에 기초철판을 사용하였지만
이곳은 매립함이 좁기에 브라켓과 실마감판을 바로 사용해서 고정을 하였습니다.
AI 활용 설정

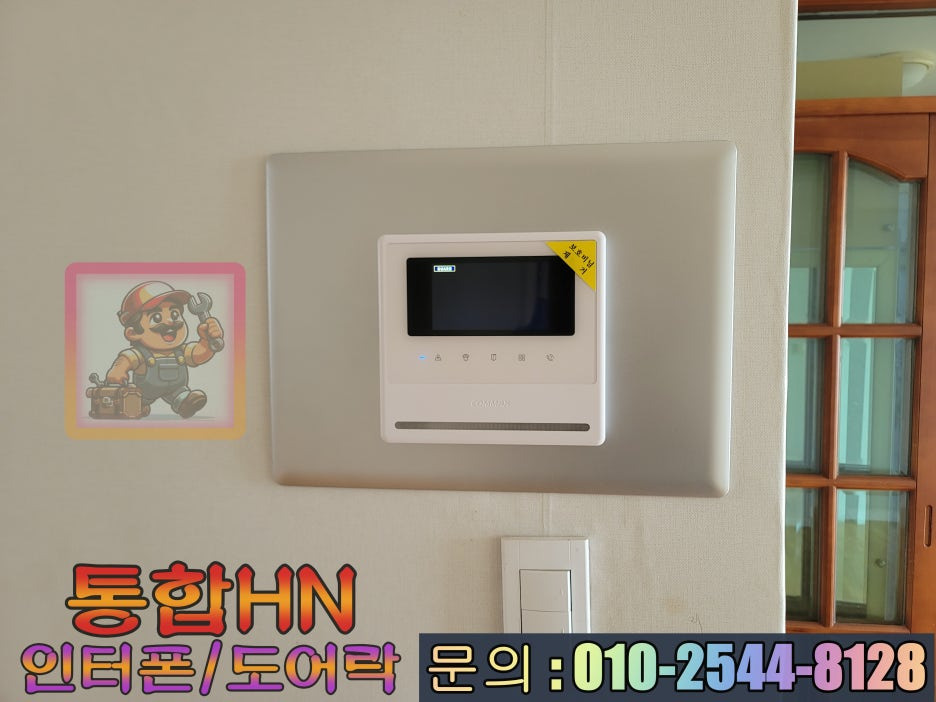

CAV-43Y 화이트
본체연결은 경비실선과 현관 도어카메라 배선만 해주면 됩니다.
아날로그 시스템은 경비실과 세대기와의 1:1 연결방식이기에 다른 배선이 따로
필요가 없습니다.
단점이라면 우리집선이 끊어지면 우리집만 연결이 안되고 다른집은 사용이 가능한것이죠
복구는 불가능한것은 아니지만 아주 애로사항이 많다는게 단점입니다.
AI 활용 설정

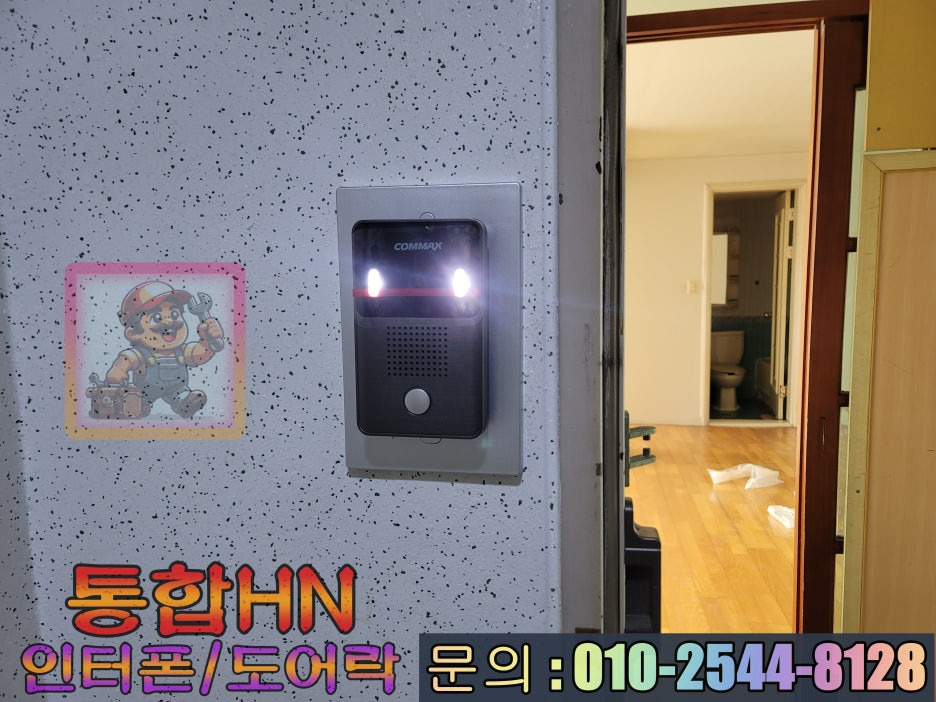

기존 현관도어카메라
실내 본체 전원인가전에 카메라를 먼저 작업해주었고 카메라 교체후 전원을 넣어줍니다.
늘 카메라 작업중 쇼트가 나지않게 하기위한 작업방법입니다.
약전(DC12V)라고 하여도 기기에 무리가 가는건 사실이니깐요 ^^
AI 활용 설정
현관 영상 확인
세대 현관의 영상도 아주 깨끗하게 잘나오고 음성통화도 잘 들립니다.
AI 활용 설정
경비실 통화 테스트
경비실과도 아주 잘 연결되었고 경비아저씨와 통화도 양호하였습니다.
아날로그 시스템은 선로에만 문제가 없으면 세대ID가를 넣지않기에 세대 지정이
잘못되는 경우도 없고 디지털방식처럼 타세대에서 문제를 일으켜도 각자 연결방식이라
서로 피해가 발생하지 않는게 장점이죠 ^^
하지만 장점보다는 단점이 많기에 이제는 사장된 방식입니다.
이제는 기본적으로 신규현장에서는 네트워크 방식을 사용하고
간혹 디지털방식을 사용하기도 합니다.
AI 활용 설정
철수전 한컷
모든 테스트를 다 마무리하고 설명서가 분실되지않게 제품뒤쪽에 끼워두고
집주인분께 설치완료와 작동테스트 완료를 알려드렸습니다.
이번 현장은 아무도 없는 곳에서 쓸쓸하게 작업을 하다보니 먼가 허전한 느낌이
많이 들었네요 ^^
그래도 아무도 안보지만 늘 하던대로 깔끔하게 마무리하고 현장에서 철수하였습니다.
이상으로 사직동 한신아파트의 입주전 인터폰 교체 설치 시공 해드린 포스팅을 마치도록
하겠습니다.
설명서가 없으셔서 불편하신분들을 위해서
CAV-43Y 메뉴얼을 업로드해드립니다.
